Infiniti M45 (2003-2010) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Infiniti M45 (2003–2010), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (schema siguranțelor).
Schema siguranțelor și releelor – Infiniti M45
Se referă la vehiculele produse în anii:
2003, 2004.

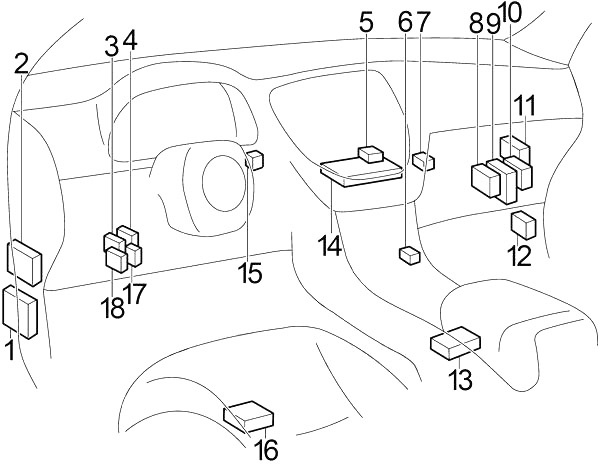

Habitaclu
- Modul controler caroserie (BCM)
- Cutia de siguranțe №1
- Imobilizator sistem antifurt Nissan (NATS)
- Unitate control economisire baterie faruri
- Unitate control avertizare presiune scăzută pneuri
- Unitate combinată semnalizatoare
- Unitate control servodirecție
- Amplificator automat climatizare
- Modul control motor (ECM)
- Modul control transmisie (TCM)
- Unitate control VDC/TCS/ABS
- Cutia de siguranțe №2
- Unitate senzor diagnostic airbag
- Unitate control AV
- Unitate control blocare volan
- Unitate control scaun șofer
- Unitate control blocare cutie de viteze
- Unitate control control automat viteză (ASCD)
Două cutii de siguranțe se află în partea inferioară în spatele panoului de la picior partea șoferului și partea pasagerului.

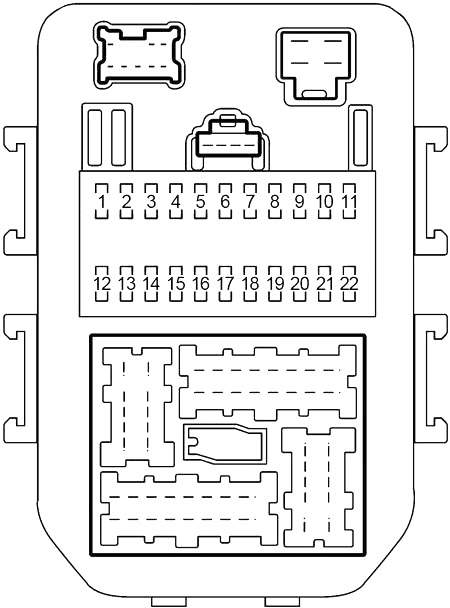

Schema cutiei de siguranțe a habitaclului №1
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Modul control caroserie (BCM), gong avertizare cruise control inteligent (ICC), senzor ICC, unitate ICC, releu oprire frână ICC, unitate control AV și Navi, NATS IMMU, oglindă retrovizoare automată antiorbire, transmițător-receptor universal Homelink, economisire baterie faruri Unitate control, releu dezghețare lunetă, unitate control silențiator cu funcție dublă, oglindă exterioară, releu scaun cu climatizare, unitate control scaun cu climatizare (partea șoferului/pasagerului) |
| 2 | 10 | Amplificator automat climatizare, electrovalvă ECV (compresor climatizare) |
| 3 | 10 | Modul control caroserie (BCM), releu deschidere capac portbagaj |
| 4 | 10 | Comutator telecomandă oglinzi exterioare, cască, releu dezghețare oglinzi exterioare |
| 5 | 10 | Unitate combinată semnalizare |
| 6 | 10 | Conector legătură date, vitezometru combinat, amplificator automat climatizare, cască, unitate control avertizare presiune scăzută pneuri, martor siguranță, modul control caroserie (BCM), NATS IMMU, unitate control blocare volan, semnal avertizare, unitate control economisire baterie faruri, Ceas |
| 7 | 10 | Unitate control VDC/TCS/ABS, unitate control servodirecție |
| 8 | 10 | Controler oglinzi laterale șofer/pasager, oglindă retrovizoare automată antiorbire, transmițător-receptor universal Homelink, iluminare orificiu cheie aprindere, lumini hartă, lampă consolă, lumini personale spate, lumini prag față, lumini prag spate, lumini oglinzi cosmetice, lampă portbagaj, comutator memorie scaun |
| 9 | 10 | Vitezometru combinat, releu lampă rezervă, alternator |
| 10 | 20 | Releu dezghețare lunetă, releu dezghețare oglindă ușă |
| 11 | 20 | Releu dezghețare lunetă, releu dezghețare oglindă ușă |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 12 | 10 | Unitate control automat viteză (ASCD), întrerupător frână ASCD, unitate control blocare cutie |
| 13 | 15 | Injectoare combustibil, modul control motor (ECM), releu pompă combustibil |
| 14 | 10 | Sistem demarare, modul control motor (ECM), modul control caroserie (BCM), unitate control lumini zi |
| 15 | 10 | Unitate control închidere portbagaj, actuator deschidere capac portbagaj, actuator deschidere dop combustibil |
| 16 | 10 | Senzori oxigen încălziți |
| 17 | 15 | Întrerupător lumini stop, releu oprire frână control croazieră inteligent (ICC), dispozitiv A/T, unitate control VDC/TCS/ABS |
| 18 | 10 | Senzori oxigen încălziți |
| 19 | 10 | – |
| 20 | 10 | Unitate senzor diagnostic airbag |
| 21 | 10 | Unitate audio, amplificator BOSE, schimbător CD automat, receptor radio satelit, unitate control AV și Navi, display, întrerupător multifuncțional, modul control activat vocal, unitate control avertizare presiune scăzută pneuri, amplificator climatizare automat, releu motor ventilator, modul control caroserie (BCM), vitezometru combinat |
| 22 | 15 | Unitate combinată semnalizatoare |
| R1 | Accesoriu | |

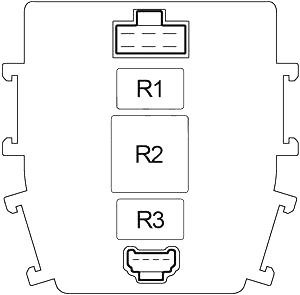

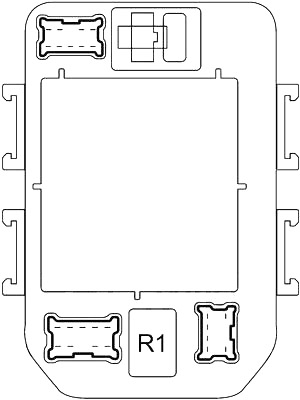

Schema cutiei de siguranțe a habitaclului №2
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 31 | 15 | Motor ventilator |
| 32 | 10 | Cheie aprindere și electromagnet blocare cheie, releu modul control motor (ECM) (senzor poziție comandă distribuție supapă admisie, senzor masă aer, senzor poziție arbore motor, senzor poziție arbore cu came), modul control transmisie (TCM), releu A/T PV IGN, IMMU. NATS |
| 33 | 15 | Motor ventilator |
| 34 | 20 | Releu ștergătoare față, motor ștergătoare față, motor spălător parbriz față |
| 35 | 10 | Modul control transmisie (TCM), releu A/T PV IGN |
| 36 | 15 | Releu pompă combustibil |
| 37 | 10 | Căști |
| 38 | – | – |
| R1 | Ventilator | |
| R2 | Modul control motor (ECM) | |
| R3 | Pompă combustibil | |

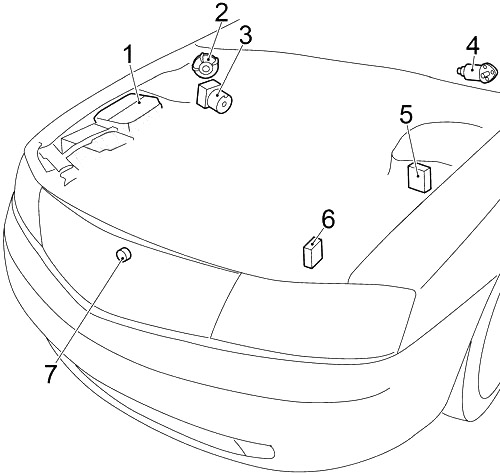

Motor
- Cutia de siguranțe
- Pompă dispozitiv de control automat al vitezei (ASCD)
- Actuator VDC
- Motor ștergător față
- Cutie relee VDC
- Unitate de control lumini de zi
- Comutator capotă
Schema cutiei de siguranțe în compartiment motor
Lângă baterie.
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 51 | 10 | Releu climatizare |
| 52 | 15 | Audio, receptor radio satelitar, schimbător CD automat, unitate de control AV și Navi, display, modul control activat vocal |
| 53 | 20 | Releu modul control motor (ECM) (bobine de aprindere, condensator, electrovalvă control distribuție supapă admisie) |
| 54 | 15 | Releu lumini spate (lumini față/spate, lumini poziție laterale față/spate, lumini înregistrare, lampă compartiment motor, întrerupător control iluminare, iluminare: brichetă, întrerupător multifuncțional, întrerupător VDC, întrerupător de urgență, modul audio, schimbător CD automat, dispozitiv A/T, ceas, întrerupător reglare faruri, unitate control AV și Navi, întrerupător scaun cu climatizare, întrerupător nivel scaun cu reglare temperatură, scrumieră), motor reglare faruri LH/RH, unitate control economisire baterie faruri |
| 55 | 20 | Far dreapta (faruri de întâlnire), releu faruri nr. 1 |
| 56 | 15 | Releu claxon, alternator |
| 57 | 20 | Far stânga (faruri de întâlnire), releu faruri nr. 1 |
| 58 | 10 | Conector legătură date, electrovalvă reglare volum ventilație absorbitor EVAP, electrovalvă control ventilare absorbitor EVAP, electrovalvă bypass supapă închidere vid, electrovalvă control sistem aer variabil admisie (VIAS) |
| 71 | 15 | Releu scaun controlat climatizare |
| 72 | 15 | Releu scaun controlat climatizare |
| 73 | 15 | Far (faruri de drum), releu faruri nr. 2, vitezometru combinat, unitate control lumini de zi |
| 74 | 15 | Releu motor control clapetă |
| 75 | 20 | Amplificator BOSE |
| 76 | 15 | Releu far față anti-ceață |
| 77 | 10 | Unitate cruise control inteligent (ICC) |
| 78 | 10 | Releu claxon de siguranță |
| 82 | 10 | Unitate control lumini de zi |
| B | 50 | Releu aprindere (Siguranțe: “1”, “2”, “5”, “7”, “9”, “34”, “35”, “36”, “37”, “82”) |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| C | 50 | Releu accesorii (Siguranță: “4”; Siguranță nr. 3 – Brichetă, priză alimentare față), Siguranță: “3”, “6”, “8”, “10”, “11”, “15”, “17”, “22” |
| D | – | – |
| E | – | – |
| F | 30 | VDC/TCS/ABS (releu electrovalvă electromagnetica) |
| G | 50 | Cheie aprindere |
| H | 40 | Comutator circuit nr. 1 (fereastră alimentare, încuietoare ușă, modul control ușă partea șoferului, modul control ușă spate stânga, modul control caroserie (BCM), motor trapă), comutator nr. 2 (fereastră alimentare, încuietoare ușă, modul control ușă partea pasagerului, Unitate control ușă spate dreapta, Unitate control scaun șofer) |
| I | – | – |
| J | – | – |
| K | 50 | VDC/TCS/ABS (releu motor) |
| L | 50 | Releu ventilator (Siguranțe: “31”, “33”), Siguranță: “32” |
| R1 | Ștergător parbriz față | |
| R2 | Motor control clapetă | |
| R3 | Far (nr. 2) | |
| R4 | Far (nr. 1) | |
| R5 | Poziție parcare/neutru | |
| R6 | Climatizare | |
| R7 | Lumină spate | |
| R8 | Claxon | |
| R9 | Aprindere | |
Schema cutiei de siguranțe și relee – Infiniti M45
Se referă la vehiculele produse în anii:
2006, 2007, 2008, 2009, 2010.

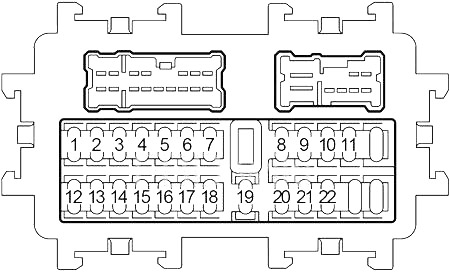

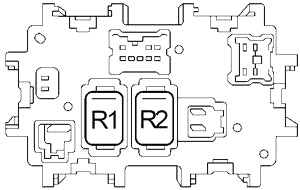

Schema cutiei de siguranțe în habitaclu
Blocul siguranțe se află în partea inferioară pe partea șoferului, în spatele panoului piciorului.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Modul control caroserie (BCM), modul control motor (ECM), injectoare combustibil, fereastră alimentare, sistem închidere uși, semnalizatoare și lumini de avertizare, lumini interioare, trapă |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 15 | Priză alimentare (consolă centrală interioară), priză alimentare (consolă centrală spate) |
| 6 | 10 | Comutator multifuncțional, contor unificat și amplificator climatizare, comutator control spate, unitate control AV, tuner radio satelit, adaptor Tel, display față, schimbător CD, adaptor iPod, unitate control cameră, amplificator BOSE, player DVD, distribuție video, display spate, modul control caroserie (BCM), modul cheie inteligentă, vitezometru combinat, iluminare interioară cameră |
| 7 | 15 | Priză brichetă |
| 8 | 10 | Oglindă încălzită |
| 9 | – | – |
| 10 | 15 | Motor ventilator |
| 11 | 15 | Motor ventilator |
| 12 | 10 | Comutator frână cruise control inteligent (ICC), comutator avertizare schimbare bandă involuntară (LDW), cameră cu cameră bandă, semnal acustic avertizare schimbare bandă involuntară, contor unificat și amplificator climatizare, conexiune date, releu blocare cutie, compresor climatizare, unitate control AV, modul adaptor Tel, modul cheie inteligentă, comutator frână automată cruise control (ASCD), releu ventilator răcire, grup protecție solară spate, releu anulare protecție solară spate, oglindă interioară automată anti-orbire, releu deflector lunetă spate, sistem iluminare față adaptiv (AFS) comutator, unitate control AFS, motoare direcție, unitate control avertizare presiune joasă pneuri, releu ștergătoare față |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 13 | 10 | Unitatea senzorului de diagnosticare a sistem airbag, unitatea de control a sistemului de clasificare a pasagerilor |
| 14 | 10 | Contor kilometraj combinat, releu lampă de rezervă, unitate de control AV, unitate de control a camerei |
| 15 | 10 | Unitate de control a centurilor de siguranță față în caz de coliziune |
| 16 | – | – |
| 17 | 15 | Amplificator BOSE |
| 18 | 15 | Amplificator BOSE |
| 19 | 10 | Măsurător unificat și amplificator climatizare, conexiune date, oglindă interioară automată anti-orbire, transmițător-receptor universal Homelink, busolă, senzor ploaie |
| 20 | 10 | Comutator lumină de stop, releu frână cruise control inteligent (ICC), modul cheie inteligentă |
| 21 | 10 | Măsurător combinat, modul control caroserie (BCM), fereastră alimentare, sistem închidere uși, unitate control poziționator automat motor, scaun electric, semnalizatoare și lumini de avertizare, lumini interioare cameră, trapă |
| 22 | 10 | Priză cheie, comutator aprindere cu buton, modul cheie inteligentă, semnal acustic inteligent avertizare cheie, modul distribuție alimentare (PDU), |
| R1 | Ventilator răcire | |
| R2 | Accesoriu | |

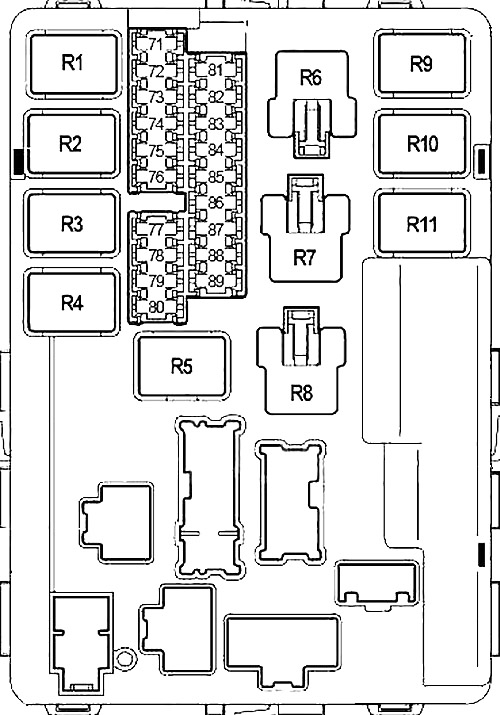

Cutia de siguranțe din compartiment motor 1
Lângă bateria.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 71 | 15 | Procesor IPDM, releu al lămpii spate (faruri față/spate, lumini număr înmatriculare, iluminare, întrerupătoare iluminare, protecție solară spate) |
| 72 | 10 | Far dreapta (faruri de drum) |
| 73 | 30 | Releu al ștergătorului parbriz față |
| 74 | 10 | Far stânga (faruri de drum) |
| 75 | 20 | Releu deflector lunetă spate |
| 76 | 15 | Far dreapta (faruri de întâlnire) |
| 77 | 20 | Releu modul control motor (ECM) (modul control motor, bobine de aprindere, condensator, electrovalvă control distribuție supapă admisie, frână magnetică control distribuție supapă evacuare (VQ35HR), senzor debit masic aer, electrovalvă reglare volum depresie absorbitor EVAP, supapă control absorbitor EVAP, senzor poziție control distribuție supapă admisie (VK45DE), senzor poziție arbore motor (VK45DE), senzor poziție arbore cu came (VK45DE), senzor poziție control distribuție supapă admisie (VK45DE), electrovalvă control VIAS (VK45DE)) |
| 78 | 15 | Procesor IPDM |
| 79 | 10 | Releu climatizare |
| 80 | 20 | Releu deflector lunetă spate |
| 81 | 15 | Releu pompă combustibil |
| 82 | 10 | Unitate integrată cruise control inteligent (ICC), senzor unghi direcție, unitate control ABS/VDC/TCS, senzor înclinare/G-forță, unitate control asistență direcție, unitate control direcție activă spate (RAS), unitate control tracțiune integrală (AWD) |
| 83 | 10 | Modul control transmisie (TCM), întrerupător mod zăpadă |
| 84 | 10 | Motor ștergător parbriz față, pompă spălător parbriz față |
| 85 | 15 | Senzori raport aer-combustibil, senzori oxigen încălziți, |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 86 | 15 | Far stânga (faruri de întâlnire) |
| 87 | 15 | Releu motor control clapetă accelerație |
| 88 | 15 | Releu faruri față proiectoare de ceață |
| 89 | – | – |
| R1 | Modul control motor | |
| R2 | Far lung | |
| R3 | Far scurt | |
| R4 | Demaror | |
| R5 | Aprindere | |
| R6 | – | |
| R7 | – | |
| R8 | Scaun încălzit | |
| R9 | Motor control clapetă accelerație | |
| R10 | Pompă combustibil | |
| R11 | Far față proiectoare de ceață | |

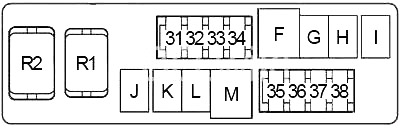

Cutia de siguranțe din compartiment motor 2
Lângă baterie.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 31 | 20 | Releu motor direcție activă spate (RAS) |
| 32 | 10 | Releu lumină de zi |
| 33 | 10 | Unitate control tracțiune integrală (AWD) |
| 34 | 10 | Modul control transmisie (TCM) |
| 35 | 15 | Releu claxon |
| 36 | 10 | Alternator |
| 37 | 15 | Comutator multifuncțional, unitate control AV, tuner radio satelit, adaptor Tel, display față, schimbător CD, adaptor iPod, unitate control cameră, player DVD, distribuție video, display spate, indicator siguranță |
| 38 | 15 | Releu scaun încălzit |
| F | 50 | Modul control caroserie (BCM), fereastră alimentare, sistem închidere uși, scaun electric, semnalizatoare și lumini de avertizare, lumini interioare, trapă, unitate control poziționare automată motor |
| G | 30 | Unitate control centuri siguranță față în caz de coliziune |
| H | 30 | Aprindere, unitate distribuție alimentare (PDU) |
| I | 50 | Releu ventilator răcire |
| J | 50 | Unitate control Sistem antiblocare roți (ABS)/VDC/TCS |
| K | 30 | Unitate control Sistem antiblocare roți (ABS)/VDC/TCS |
| L | – | – |
| M | 40 | Demaror, unitate distribuție alimentare (PDU) |
| R1 | Claxon | |
| R2 | Bec de rezervă | |
Cutia de siguranțe 3
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 41 | 15 | Releu scaun cu climatizare (partea pasagerului) |
| 42 | 15 | Releu scaun controlat de climatizare (partea șoferului) |
| 43 | – | – |
| 44 | – | – |
| R1 | Scaun cu climatizare | |
| R2 | Cruise control inteligent (ICC) menținere frână | |

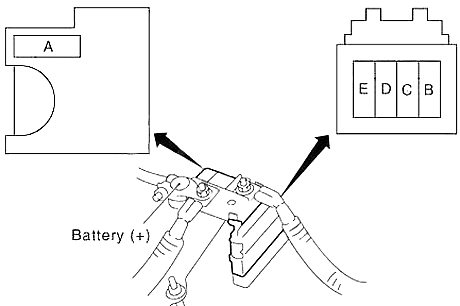

Bloc siguranțe siguranță
| Număr | Amperi [A] | Descriere |
|---|---|---|
| A | 140 | Alternator (VK45DE sau AWD), Siguranțe: “B”, “C” |
| B | 100 | Siguranță: “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “M” |
| C | 80 | Releu faruri de drum (siguranțe: “72”, “74”), releu faruri de întâlnire (siguranțe: “76”, “86”), Siguranțe: “71”, “73”, “75”, “87”, “88” |
| D | 60 | Releu accesoriu (Siguranțe: “5”, “6”, “7”), Releu ventilator (Siguranțe: “10”, “11”), Siguranțe: “17”, “18”, “19”, “20”, “21”, “22”, “41”, “42” |
| E | 80 | Releu aprindere (releu climatizare, releu ștergător parbriz față, releu superior ștergător parbriz față, Siguranță: “81”, “82”, “83”, “84”, “85”), Siguranță: “77”, “78”, “79”, “80” |
