Infiniti I35 (1999-2004) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Infiniti I35 (1999–2004), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Infiniti I35
Se referă la vehiculele produse în anii:
1999, 2000, 2001, 2002, 2003, 2004.

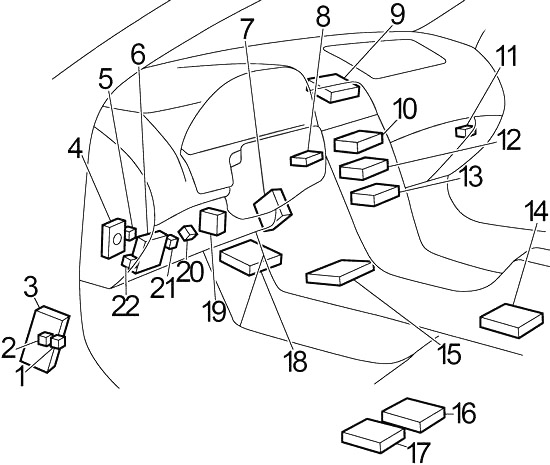

Habitaclu
- Releu al pompei combustibil
- Releu al dezumidificatorului lunetei spate
- 2000-2001: Unitate de control ABS sau unitate de control ABS/TCS
- Super conexiune multi-punct (SMJ)
- Comutator de circuit
- Cutia de siguranțe
- Unitate de control inteligentă a intrării
- Nissan (NATS)
- 2001-2004: Monitor
- 2001-2004: Unitate de control Navi
- Releu al motorului ventilator
- Unitate audio
- Amplificator automat al climatizării
- Unitate a senzorului de diagnosticare a sistemului airbag
- Modul control al transmisiei (TCM)
- Unitate de control a scaunului / Unitate de memorie a scaunului
- 2002-2004: Unitate de control VDC/TCS/ABS
- Modul control al motorului (ECM)
- Unitate de control a economiei bateriei în faruri
- Unitate combinată de flash
- 2000: Releu al geamului electric
- 2001-2004: Releu al geamului electric

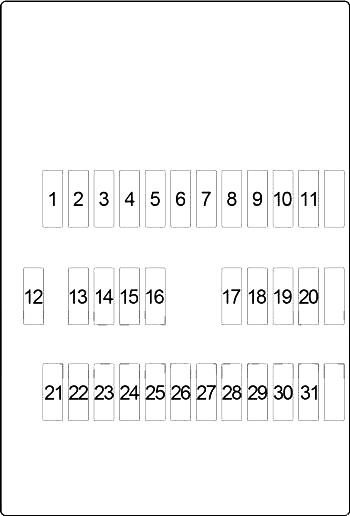

Schema cutiei de siguranțe în habitaclu
Panoul de siguranțe se află în spatele capacului bordului pe partea șoferului.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 10 | Unitate de control inteligentă a intrării, senzor automat de lumină, întrerupător iluminare, semnalizatoare și lumini de urgență, vitezometru combinat, unitate audio, schimbător CD automat, întrerupător control, amplificator antenă, întrerupător telecomandă oglindă în ușă, telefon, sistem de deschidere la distanță a vehiculului fără cheie, sistem de alertă antifurt, unitate de control Navi, monitor |
| 2 | 15 | Întrerupător lumină de stop, dispozitiv de control al vitezei automat (ASCD), modul control transmisie (TCM), Sistem antiblocare roți (ABS) |
| 3 | 15 | Acționator deschidere portbagaj, acționator deschidere capac combustibil |
| 4 | 20 | Releu dezumidificator lunetă spate |
| 5 | 15 | Întrerupător urgență (indicator combinat) |
| 6 | 15 | Releu faruri față anti-ceață |
| 7 | 20 | Releu dezumidificator lunetă spate, amplificator automat climatizare, releu dezumidificator oglinzi exterioare |
| 8 | 15 | Senzori raport aer-combustibil, senzori oxigen încălziți |
| 9 | 10 | Scaune față încălzite |
| 10 | 10 | Unitate de control inteligentă a intrării, releu încălzit control, senzor automat de lumină, întrerupător iluminare, semnalizatoare și lumini de urgență, lampă interior, lampă punctuală, lumini oglindă cosmetică, lampă portbagaj, iluminare încuietoare cheie aprindere, lumini intrare față, întrerupător geam față, semnal de alertă, releu dezumidificator lunetă spate, amplificator automat climatizare, trapă, telefon, poziționator automat condus, geam electric, sistem de deschidere la distanță a vehiculului fără cheie, sistem de alertă antifurt, sistem de imobilizare vehicul Infiniti (IVIS), unitate de control Navi |
| 11 | 10 | Modul control transmisie (TCM), senzor viteză, senzor temperatură lichid A/T, senzor rotație sistem transmisie |
| 12 | 10 | Vitezometru combinat, ceas, telefon, poziționator automat condus, întrerupător scaun memorie, sistem de alertă antifurt, sistem de imobilizare vehicul Infiniti (IVIS) |
| 13 | 10 | Unitate de control inteligentă a intrării, întrerupător încălzit control, senzor automat de lumină, întrerupător iluminare, semnalizatoare și lumini de urgență, lampă interior, lampă punctuală, lumini oglindă cosmetică, lampă în portbagaj, iluminare încuietoare cheie aprindere, lumini intrare față, întrerupător geam față, întrerupător cheie, semnal de alertă, releu dezumidificator oglindă ușă, trapă, poziționator automat condus, geam electric, încuietoare electrică ușă, sistem de deschidere la distanță a vehiculului fără cheie, sistem de alertă antifurt, sistem de imobilizare vehicul Infiniti (IVIS) |
| 14 | – | – |
| 15 | – | – |
| 16 | 15 | Presiune de alimentare |
| 17 | 10 | Injectoare, releu pompă combustibil |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 18 | 10 | Unitate senzor diagnostic sistem airbag |
| 19 | 10 | Scaune spate încălzite |
| 20 | 15 | Ventilator răcire, semnal pornire, supapă control rezervor expansiune EVAP, supapă închidere gol, supapă bypass, sistem control aer inductiv variabil, sistem imobilizare vehicul Infiniti (IVIS) |
| 21 | 10 | Unitate control lumini de zi, unitate control scaune, semnal pornire |
| 22 | 15 | Brichetă |
| 23 | 10 | Parasolar spate |
| 24 | – | – |
| 25 | 20 | Motor ștergător față, motor spălător parbriz față, întrerupător ștergător față |
| 26 | 10 | Întrerupător lumini de avarie (indicator combinat), releu lampă unghiulară |
| 27 | – | – |
| 28 | 10 | Unitate control lumini de zi, amplificator automat climatizare |
| 29 | 15 | Releu pompă combustibil, modul control pompă combustibil (FPCM) |
| 30 | 10 | Contor kilometraj combinat, unitate control lumini de zi, alternator, întrerupător poziție parcare/neutru (lumini marșarier), busolă, oglindă retrovizoare automată antiorbire, poziționator automat condus, unitate control Navi |
| 31 | 10 | VDC/TCS/ABS |
| R1 | Presiune alimentare | |
| R2 | Aprindere | |
| R3 | Accesoriu | |
Motor
- cutia de siguranțe
- cutia de relee №2
- Comutator capotă
- Unitate control lumini de zi
- cutia de relee №1
- Motor ștergător față
- Acționator ABS/TCS
Schema cutiei de siguranțe în compartiment motor
Lângă baterie.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 51 | 15 | Motor ventilator |
| 52 | 15 | Motor ventilator |
| 53 | – | – |
| 54 | 20 | Far stânga (faruri de întâlnire), unitate control acces inteligent, releu faruri față proiectoare ceață, întrerupător faruri față proiectoare ceață |
| 55 | 20 | Far dreapta (faruri de întâlnire), unitate control acces inteligent |
| 56 | 15 | Unitate audio, amplificator BOSE, schimbător CD cutie automată, întrerupător control, unitate control Navi, monitor, comunicare Infiniti (IVCS) |
| 57 | 10 | Releu claxon, comunicare Infiniti (IVCS), sistem alertă antifurt, dispozitiv control viteză automat (ASCD), telecomandă |
| 58 | 15 | Modul control motor (ECM), bobine de aprindere, electrovalvă reglare volum ventilare rezervor expansiune EVAP, electrovalvă reglare distribuție supapă admisie |
| 59 | 15 | Modul control motor (ECM), sistem imobilizare vehicul Infiniti (IVIS), senzor masă aer, senzor poziție arbore motor, electrovalvă reglare volum ventilare rezervor expansiune EVAP, electrovalvă control distribuție supapă admisie, semnal aprindere, suport motor față controlat electronic, suport motor spate controlat electronic, senzor poziție arbore cu came |
| 60 | 10 | Releu lumini spate (întrerupător lumini, lumini poziție laterale, lumini parcare, lumini spate, lumini înregistrare, lumină de stop, unitate control acces inteligent, releu lumini colț, lampă compartiment motor, semnal avertizare, întrerupător control iluminare, iluminare: (scrumieră, dispozitiv transmisie automată, ceas, modul audio, întrerupător urgență, întrerupător telecomandă oglindă ușă, întrerupător volan încălzit, unitate control Navi, întrerupător copertină parasolar spate, întrerupător aprindere/oprit TCS, amplificator automat climatizare, întrerupător VDC, contor kilometraj combinat)) |
| 61 | 10 | Releu claxon siguranță vehicul |
| 62 | – | – |
| 63 | 15 | Modul control motor (ECM) |
| 64 | – | – |
| 65 | – | – |
| 66 | 10 | Releu climatizare |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 67 | 15 | Difuzor subwoofer |
| 68 | 15 | Far stânga (Faruri de drum), unitate de control a luminilor de zi |
| 69 | 15 | Far dreapta (Faruri de drum), indicatorul luminilor de drum, unitate de control a luminilor de zi |
| 70 | 10 | Alternator |
| 71 | – | – |
| 72 | 10 | Releu încălzire control, întrerupător încălzire control |
| B | 80 | Releu accesoriu (Siguranțe: “22”, “23”), Releu aprindere (Siguranțe: “9”, “9”, “10”, “11”), Releu motor ventilator (Siguranță: “16”), Siguranță: “12”, “13” |
| C | 40 | Cheie aprindere |
| D | 40 | Sistem antiblocare roți (ABS)/TCS |
| 50 | VDC/TCS/Sistem antiblocare roți (ABS) | |
| E | 40 | Sistem antiblocare roți (ABS)/TCS |
| 50 | VDC/TCS/Sistem antiblocare roți (ABS) | |
| F | – | – |
| G | 40 | Ventilator răcire |
| H | 40 | Ventilator răcire |
| I | 40 | Întrerupător circuit: (geam electric, trapă, scaun electric, încuietoare ușă electrică, sistem de deschidere la distanță a vehiculului fără cheie) |
| J | 80 | Releu aprindere (Siguranțe: “25”, “26”, “28”, “29”, “30”, “31”), Siguranțe: “2”, “3”, “4”, “5”, “6”, “7” |
Cutia de relee 1
| Număr | Releu |
|---|---|
| R1 | Dezumidificator oglinzi exterioare |
| R2 | Lumină spate |
| R3 | Lumină colț |
| R4 | Far dreapta |
| R5 | Claxon |
| R6 | Climatizare |
| R7 | Far față anti-ceață |
| R8 | 2001-2004: Claxon siguranță vehicul (№2) |
| R9 | Claxon siguranță vehicul |
| R10 | 2000: Multe telecomenzi |
| R11 | Far stânga |
| R12 | – |
Cutia de relee 2
| Număr | Releu |
|---|---|
| R1 | Ventilator răcire (№3) |
| R2 | Poziție parcare/neutru |
| R3 | 2002-2004: Motor control clapetă |
| R4 | 2000-2001: Electrovalvă Sistem antiblocare roți (ABS) |
| R5 | Modul control motor (ECM) |
| R6 | Ventilator răcire (№2) |
| R7 | 2000-2001: Motor Sistem antiblocare roți (ABS) |
| R8 | Ventilator răcire (№1) |
