Schema cutiei de siguranțe și relee – Infiniti Q70

Se referă la vehiculele produse în anii:

2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.



Schema cutiei de siguranțe din habitaclu

Blocul siguranțe se află în partea inferioară partea șoferului în spatele panoului pentru picioare.



Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	15	2013-2018: Releu încălzire volan
	10	Hibrid: senzor unghi direcție, claxon avertizare, unitate control sisteme avansate asistență conducere (ADAS), radar lateral stânga/dreapta, cameră bandă, cruise control inteligent (ICC) releu oprire frână, Sistem antiblocare roți (ABS)
2	10	Unitate senzor diagnostic sistem airbag, unitate control sistem clasificare pasageri
3	10	Motor orientare Far LH/RH, releu Ștergător parbriz, releu blocare Cutie automată, unitate control sistem iluminare față adaptiv (AFS), dispozitiv control viteză automat (ASCD), întrerupător frână, întrerupător lumină de stop, cruise control inteligent (ICC) întrerupător frână, parasolar spate, unitate control, unitate control avertizare presiune joasă pneuri, releu scaun încălzit, scaun față încălzit, întrerupător (partea șoferului/pasagerului), compresor (2012-2018), unitate control sonar, unitate control monitor Around View (2015-2018), gateway CAN, unitate adaptor Tel, unitate control telematică (TCU (2015-2018)), Amplificator automat Climatizare, modul control AV, oglindă retrovizoare automată anti-orbire, conector interfață date, actuator rotativ Far LH/RH, senzor detectare gaze evacuare/mirosuri exterioare (2011-2014), element control față sistem direcție activă patru roți (4WAS) unitate (2011-2013), ionizator (2011-2014), senzor interior detectare mirosuri (2011-2014)
4	10	Instrument combinat, releu lampă avarie, întrerupător control instrument, unitate control sunet vehicul apropiere pietoni (VSP) (hibrid)
5	15	2013-2018: Montare închidere portbagaj
	15	2011-2012: Releu încălzire volan
6	10	Bloc închidere portbagaj (2013-2018), tuner radio satelit (2015-2018), ceas, oglindă retrovizoare automată anti-orbire, senzor ploaie, instrument combinat, întrerupător triplu, conector interfață date, amplificator automat Climatizare (2014-2018), unitate adaptor Tel (2014-2018), întrerupător aprindere buton (2014-2018), display (2014-2018), unitate control telematică (TCU (2015-2018)), unitate control centuri siguranță înainte impact șofer/pasager (2011-2014))
7	10	Întrerupător lumină de stop, modul control Controler caroserie (BCM), releu oprire frână cruise control inteligent (ICC), releu dezactivare lumină de stop nr. 1 (hibrid)
8	15	Amplificator BOSE
9	10	2012-2018: Unitate control tracțiune integrală (AWD), gateway CAN, întrerupător aprindere buton (2012-2013), instrument combinat (2012-2013), unitate control sunet vehicul apropiere pietoni (VSP) (hibrid)
	15	2011-2012: Întrerupător aprindere buton, instrument combinat, gateway CAN, unitate control tracțiune integrală (AWD)
10	15	Amplificator BOSE
11	10	Modul control Controler caroserie (BCM), întrerupător memorie scaun, semnal acustic inteligent avertizare cheie, releu lumini de zi (2015-2018)
12	10	2015-2018: Amplificator antenă NATS

Număr	Amperi [A]	Descriere
13	10	Dezghețător al oglinzii
14	20	Dezghețător lunetă spate
15	20	Dezghețător lunetă spate
16	15	2015-2018: Unitate control scaun încălzit spate, întrerupător scaun încălzit spate (LH/RH)
	10	Hibrid: pompă încălzire
17	–	–
18	20	2013-2018: Priză brichetă, priză alimentare față (2015-2018), priză alimentare consolă (2013-2014)
	15	2011-2012: Priză brichetă
19	10	Amplificator automat climatizare, tuner radio satelit, adaptor telefon, întrerupător principal geam, întrerupător multifuncțional, unitate control activ zgomot, amplificator BOSE, unitate control AV, microfon față (control activ zgomot), microfon spate (control activ zgomot), unitate control monitor Around View (2015-2018), întrerupător telematic (2013-2018), display (2011-2012)
20	20	Priză alimentare consolă (2011-2012, 2015-2018), priză alimentare spate (2015-2018)
21	15	Motor ventilator
22	15	Motor ventilator
Releu
R1	Aprindere
R2	Dezghețător lunetă spate
R3	Accesoriu
R4	Ventilator față

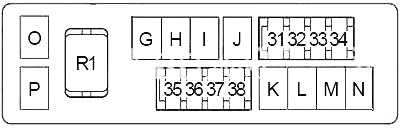

Cutia de siguranțe din compartiment motor 1

Lângă bateria.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
31	15	Releu Claxon, alternator
32	15	5.6L VK56VD: Releu injector nr. 2
	10	Hibrid: Releu lumini de zi
33	10	Unitate control tracțiune integrală (AWD)
34	15	Unitate control AV, amplificator BOSE, unitate control activ zgomot, unitate control monitor ambiental (2015-2018), tuner radio satelit (2011-2014), display (2011-2013), modul adaptor Tel (2011-2013), unitate control telematică (TCU (2014))
35	–	–
36	10	Modul control transmisie (TCM)
37	20	2011-2013: Releu spate motor cu tracțiune integrală activă (4WAS)
	10	Hibrid: Acționator pedală accelerație
38	10	2013-2018: Releu claxon siguranță vehicul
	10	2011-2012: Releu lumini de zi

Număr	Amperi [A]	Descriere
G	50	exclus hibrid: releu al motorului actuatorului cu eveniment variabil și ridicare (VVEL)
	50	Hibrid: Releu ventilator răcire nr. 1
H	30	Releu aprindere (Siguranțe: „1”, „2”, „3”, „4”, „16”)
I	30	5.6L VK56VD: Releu injector nr. 1
J	30	Unitate control centură de siguranță înainte de impact (partea șoferului)
K	30	Unitate control centură de siguranță înainte de impact (partea pasagerului)
L	40	Modul control caroserie (BCM), întrerupător automat (unitate control poziționator automat, priză alimentare), siguranță: „12”
M	30	Sistem antiblocare roți (ABS)
N	50	Sistem antiblocare roți (ABS)
O	50	exclus hibrid: Releu ventilator răcire nr. 1
P	50	exclus hibrid: Siguranță: „61”, „62”, „63”
Releu
R1	Claxon

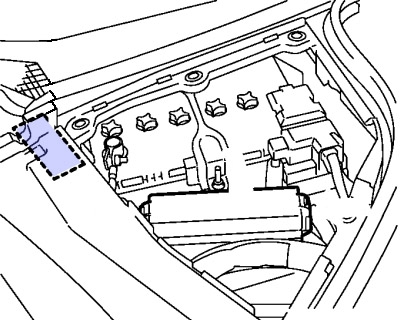

Cutia de siguranțe din compartiment motor 2

Lângă baterie.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
41	15	Releu al pompei combustibil
42	10	exclus hibrid: Releu ventilator răcire nr. 1, releu injector nr. 1 (5,6L VK56VD), releu injector nr. 2 (5,6L VK56VD (2011-2014))
	10	Hibrid: releu ventilator răcire nr. 1, releu pompa ulei electrică auxiliară, invertor auxiliar pompa ulei electrică
43	10	exclus hibrid: Modul control transmisie (TCM)
	10	Hibrid: Modul control sistem propulsie hibrid (HPCM), baterie ioni litiu, invertor motor tracțiune, modul control transmisie (TCM)
44	10	Modul control motor (ECM), injectoare combustibil (modele motor VQ și hibride)
45	15	Senzori raport aer-combustibil, senzori oxigen încălziți
46	10	exclus hibrid: Actuator pedală accelerație / senzor poziție pedală accelerație, senzor cruise control inteligent (ICC), releu oprire frână ICC, Sistem antiblocare roți (ABS), senzor unghi direcție, modul control claxon asistență șofer, unitate control tracțiune integrală (AWD), unitate control sisteme avansate asistență conducere (ADAS), radar lateral stânga/dreapta, unitate cameră bandă, unitate control asistență direcție, senzor viteză deviație/laterală/întârziere G, unitate control principal direcție activă patru roți (4WAS) (2011-2013), unitate control asistență direcție (2011-2014)
	10	Hibrid: actuator pedală accelerație, senzor cruise control inteligent (ICC), frână inteligentă acționată electric (EDIB)
47	10	Motor ștergător față, pompă spălător parbriz
48	10	2011-2012: Releu blocare direcție
49	10	exclus hibrid: releu climatizare

Număr	Amperi [A]	Descriere
50	15	Releu motor control supapă clapetă
51	15	Releu modul control motor (ECM) (modul control motor, supapă control ventilare rezervor EVAP, condensator, bobine de aprindere, supapă electromagnetică reglare volum ventilare rezervor EVAP, senzor masă aer, supapă electromagnetică control fazare supapă admisie, supapă electromagnetică control fazare supapă evacuare (5,6L VK56VD), releu injector nr. 2 (5,6L VK56VD (2015-2018)), modul control supapă variabilă și ridicare (VVEL), amplificator antenă NATS
52	10	2015-2018: Faruri față, faruri spate, lumini număr înmatriculare, far spate DR (partea caroseriei)
53	10	Lumină citire, far spate ST (partea caroseriei), iluminare scrumieră, comutator combinat, lumină compartiment torpedou, comutator deschidere portbagaj, comutator control vitezometru, comutator multifuncțional, comutator triplu, comutator dublu, comutator telematic, comutator memorie scaun, ceas, priză brichetă, comutator scaun față încălzit (partea șoferului/pasagerului), comutator scaun cu climatizare (partea șoferului/pasagerului), iluminare selector cutie automată, comutator selecție mod condus, comutator IBA
54	10	Far stânga (faruri de drum)
55	10	Far dreapta (faruri de drum)
56	15	Far stânga (faruri de întâlnire)
57	15	Far dreapta (faruri de întâlnire)
58	10	2013-2018: Releu lumini de zi
59	15	Releu faruri față proiectoare de ceață
60	30	Releu principal ștergătoare față (releu ștergătoare față Hi/Lo), releu mers înapoi ștergătoare
Releu
R1	–
R2	exclus hibrid: Control pornire

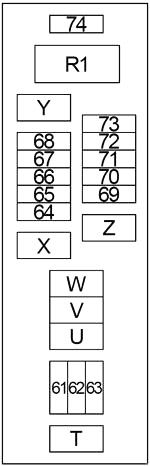

Cutia de siguranțe a compartimentului motor 3

(doar hibrid)

Număr	Amperi [A]	Circuit protejat
Număr	Amperi [A]	Circuit protejat
61	15	Releu scaun încălzit, releu scaun cu climatizare
62	15	Releu scaun cu climatizare
63	15	Unitate control închidere portbagaj
64	10	Controler baterii litiu-ion
65	10	Frână inteligentă acționată electric (EDIB)
66	15	Unitate alimentare rezervă frână
67	–	–
68	20	Releu ventilator răcire baterie
69	–	–
70	10	Modul control sistem propulsie hibrid (HPCM)
71	10	Invertor motor tracțiune

Număr	Amperi [A]	Circuit protejat
72	10	Pompă apă electrică
73	10	Convertor DC/DC, controler baterii litiu-ion
74	10	Modul control sistem grup propulsor hibrid (HPCM)
T	–	–
U	–	–
V	–	–
W	–	–
X	50	Siguranță “61”, “62”, “63”
Y	50	Releu de auto-oprire (siguranțe: “70”, “71”, “72”, “73”), siguranță: “74”
Z	–	–
Relee
R1	Auto-oprire

Cutia de siguranțe din compartiment motor 4

(doar hibrid)

Număr	Amperi [A]	Descriere
O	80	Modul control asistență la direcție
P	60	Releu înalt faruri (siguranțe: “54”, “55”), releu jos faruri (siguranțe: “56”, “57”), releu lumini spate (siguranțe: “53”), siguranță: “59”, “60”
Q	80	Releu aprindere (Siguranțe: “41”, “42”, “43”, “44”, “45”, “46”, “47”), Siguranțe: “50”, “51”
R	100	Releu accesorii (siguranțe: “18”, “19”, “20”), releu dezghețare lunetă spate (siguranțe: “13”, “14”, “15”), releu ventilator (siguranțe: “21”, “22”), Siguranțe: “5”, “6”, “7”, “8”, “9”, “10”, “11”
S	100	Siguranță: “G”, “H”, “J”, “K”, “L”, “M”, “N”, “31”, “32”, “34”, “36”, “37”, “38”

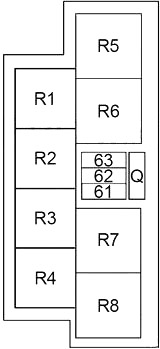

Bloc releu 1

(exclusiv hibrid)

Număr	Amperi [A]	Descriere
61	10	Releu al scaunului față încălzit, releu al scaunului cu climatizare
62	15	Releu al scaunului cu climatizare
63	15	Actuator pedala accelerației / senzor poziție pedala accelerației
Q	40	2011-2013: Unitate control față cu tracțiune integrală activă (4WAS)
Releu
R1	5.6L VK56VD: Injector (№1)
R2	Bloc cutie
R3	Cruise control inteligent (ICC) Oprire frână
R4	Ștergător față
R5	Ventilator răcire (№1)
R6	Supapă variabilă a evenimentului și motor actuator ridicare (VVEL)
R7	Claxon siguranță vehicul
R8	Lumini de zi

Bloc releu 2

(5,6 l VK56VD)

Număr	Amperi [A]	Descriere
S	–	–
R	50	Releu ventilator răcire nr. 2
Releu
R1	Ventilator răcire (№2)
R2	Injector (№2)

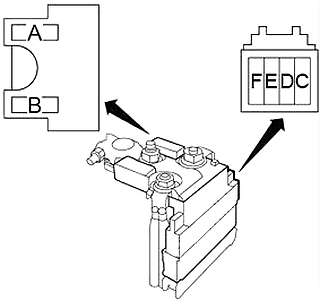

Bloc siguranțe

Număr	Amperi [A]	Descriere
A	250	exclus hibrid: Alternator, Demaror, Siguranță: “C”, “D”, “E”
	250	Hibrid: controler baterie cu ioni de litiu
B	100	exclus hibrid: Siguranță: “O”, “P”, “R”
	250	Hibrid: Siguranță: “O”, “P”, “Q”, “R”, “S”, “Y”, “X”, “64”, “65”, “66”, “68”
C	100	exclus hibrid: Siguranțe: “31”, “32”, “33”, “34”, “36”, “37”, “38”, “G”, “H”, “I”, “J”, “K”, “L”, “M”, “N”
D	80	exclus hibrid: Releu aprindere (Siguranțe: “41”, “42”, “43”, “44”, “45”, “46”, “47”), Siguranțe: “49”, “50”, “51”
	50	Hibrid: Unitate control frână inteligentă acționată electric (EDIB)
E	100	exclus hibrid: Releu accesorii (siguranțe: “18”, “19”, “20”), releu dezghețare lunetă spate (siguranțe: “13”, “14”, “15”), releu ventilator (siguranțe: “21”, “22”), Siguranță: “5”, “6”, “7”, “8”, “9”, “10”, “11”
F	60	exclus hibrid: Releu faruri de drum (Siguranțe: “54”, “55”), Releu faruri de întâlnire (Siguranțe: “56”, “57”), Releu lumini spate (Siguranțe: “52”, “53”), Siguranță: “58”, “59”, “60”
	50	Hibrid: releu pompă ulei electrică auxiliară
