Infiniti EX25 (2007-2017) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Infiniti EX25 (2007–2017), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Schema siguranțelor și releelor – Infiniti EX25

Se referă la vehiculele produse în anii:

2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

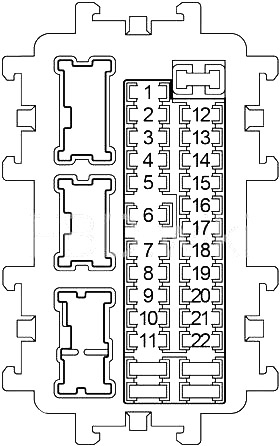

Siguranțe în habitaclu

Panoul cutiei de siguranțe se află în partea inferioară partea șoferului, în spatele panoului pentru picioare.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	–	–
2	10	Unitate senzor diagnosticare sistem airbag, unitate control sistem clasificare pasageri
3	10	Motor de orientare al farurilor dreapta și stânga, releu blocare cutie automată, întrerupător frână electrică dispozitiv control viteză (ASCD), întrerupător frână cruise control inteligent (ICC), unitate control sistem iluminare față adaptiv (AFS), întrerupător AFS, conector interfață date, întrerupător LDW, unitate control sonar, semnal acustic avertizare părăsire bandă, indicator unificat și amplificator climatizare, releu scaun încălzit, unitate control AV, întrerupător anulare sonar, unitate control monitor ambiental, semnal acustic, modul adaptor Tel, compresor, oglindă retrovizoare automată anti-orbire, cameră bandă, întrerupător lumină de stop, întrerupător sistem avertizare, ionizator, senzor detectare gaze evacuare / mirosuri exterioare
4	10	Indicator combinat, releu lampă rezervă
5	–	–
6	10	La conectorul cheii, semnal acustic inteligent avertizare cheie, conector interfață date, amplificator climatizare unificat, control retur alimentare scaun spate, releu deblocare scaun spate (stânga), releu deblocare scaun spate (dreapta), ceas, oglindă retrovizoare automată anti-orbire, unitate control monitor cameră împrejurul vehiculului, unitate afișaj, unitate adaptor Tel, tuner radio satelit, releu lumini de zi, indicator combinat
7	10	Întrerupător lumină de stop, BCM (modul control caroserie), releu oprire frână cruise control inteligent (ICC)
8	20	Amplificator BOSE
9	10	La conectorul cheii, buton aprindere
10	10	Întrerupător memorie scaun, unitate control poziționare automată motor, control scaun șofer, oglindă exterioară, BCM (modul control caroserie)
11	10	Indicator combinat, unitate control tracțiune integrală (AWD), amplificator climatizare indicator unificat
12	–	–
13	10	Dezghețător oglinzi exterioare

Număr	Amperi [A]	Descriere
14	20	Dezghețare lunetă spate
15	20	Dezghețare lunetă spate
16	–	–
17	–	–
18	15	La conectorul de alimentare față
19	10	Instrumentar combinat, instrumentar unificat și amplificator climatizare, display, comutator multifuncțional, unitate control AV, adaptor iPod, BCM (modul control caroserie), unitate control sonar, unitate adaptor Tel, unitate control cameră, comutator telecomandă oglinzi exterioare, tuner radio satelit, unitate control monitor vedere în jur
20	15	2007-2012: La conectorul de alimentare a consolei
	20	2013-2017: La conectorul de alimentare a consolei
21	15	Motor ventilator
22	15	Motor ventilator
Releu
R1	Aprindere
R2	Dezghețare lunetă spate
R3	Accesoriu
R4	Ventilator față

Siguranțe compartiment motor №1

Lângă baterie.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
41	15	Releu al pompei combustibil
42	10	Releu al ventilatorului răcire
43	10	Comutator mod zăpadă, modul control transmisie (TCM)
44	10	Injectoare, modul control motor (ECM), BCM (modul control caroserie)
45	10	Sistem antiblocare roți (ABS), modul integrat al senzorului cruise control inteligent (ICC), senzor unghi direcție, senzor înclinare/g lateral, unitate control asistență direcție, unitate control tracțiune integrală (AWD), unitate control asistență frâne, modul control unghi mort (BSW), radar lateral
46	15	Senzori raport aer-combustibil, senzori oxigen încălziți
47	10	Comutator combinat
48	10	2007-2012: Releu blocare direcție
49	10	Releu climatizare
50	15	Releu modul control motor (electrovalvă control distribuție supapă admisie, condensator, bobine de aprindere, modul control motor, senzor debit masic aer, electrovalvă reglare volum degazare rezervor EVAP, frână magnetică control distribuție supapă evacuare, supapă control ventilare rezervor EVAP, eveniment modul control supapă variabilă și ridicător (VVEL))

Număr	Amperi [A]	Descriere
51	15	Releu al motorului de control al clapetei
52	10	Far față combinat
53	10	Far spate combinat, lumină număr de înmatriculare, întrerupător VDC, întrerupător sistem iluminare față adaptiv (AFS), întrerupător LDW, întrerupător combinat (cablu spirală), ceas, unitate control AV, lumină în compartiment motor, dispozitiv de control, întrerupător anulare sonar, vedere în jurul unității de control monitor, întrerupător revenire alimentare (stânga și dreapta), întrerupător mod zăpadă, întrerupător scaun încălzit (partea șoferului și pasagerului), întrerupător telecomandă oglinzi exterioare, modul trapă (lumină consolă), întrerupător sistem avertizare, priză alimentare față, întrerupător IBA, întrerupător multifuncțional
54	10	Far – faruri de întâlnire stânga
55	10	Far – faruri de întâlnire dreapta
56	15	Far – lumini de poziție stânga
57	15	Far – lumini de poziție dreapta
58	15	2007-2012: Releu proiectoare de ceață față
	10	2013-2015: Releu far proiectoare de ceață față
	15	2016-2017: Releu proiectoare de ceață față
59	10	2016-2017: Releu lumini de zi
60	30	Releu ștergătoare parbriz față

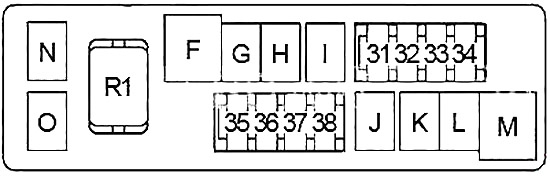

Siguranțe compartiment motor №2

Lângă baterie.

2007-2013

2013-2017

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
31	15	Releu claxon, generator
32	30	Control retur putere scaun spate, releu deblocare scaun spate (stânga), releu deblocare scaun spate (dreapta)
33	10	Unitate control tracțiune integrală (AWD)
34	15	Audio, unitate control AV, adaptor iPod, unitate control monitorizare ambientală, difuzor subwoofer, unitate control cameră, unitate adaptor Tel, tuner radio satelit, difuzor subwoofer
35	15	Releu scaun încălzit
36	10	Modul control transmisie (TCM)
37	10	2013-2017: Releu claxon 2
38	15	2007-2012: Releu claxon 2
F	50	Releu ventilator răcire
G	30	Releu aprindere (Siguranțe: “2”, “3”, “4”), IPDM E/R

Număr	Amperi [A]	Descriere
H	40	Siguranță: “61”, “63”
I	–	–
J	–	–
K	40	BCM (modul control caroserie), întrerupător automat (unitate control poziționare automată motor, control scaun șofer, întrerupător suport lombar)
L	30	Sistem antiblocare roți (ABS)
M	50	Sistem antiblocare roți (ABS)
N	50	2013-2017: Releu motor actuator eveniment variabil și ridicător (VVEL)
O	–	2013-2017: –
Relee
R1	Claxon
R2	Blocare cutie

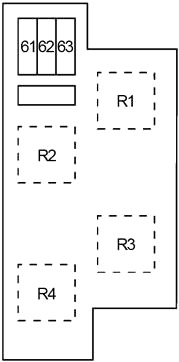

Siguranțe compartiment motor №3

№	A	Circuit protejat
61	10	Actuator pedala accelerației
62	–	–
63	10	Unitate control asistență frâne
Releu
R1	2013-2015: Ventilator răcire
	2016-2017: Lumini de zi
R2	Cruise control inteligent (ICC) Frânare
R3	–
R4	Claxon (№2)

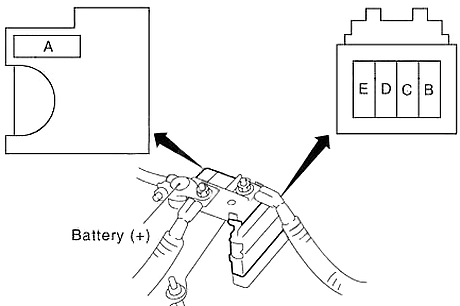

Bloc siguranțe ars

Număr	Amperi [A]	Descriere
A	140	Generator, siguranță: “B”, “C”
B	100	Siguranță: “F”, “G”, “K”, “L”, “M”, “N”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”
C	80	Releu de aprindere (Siguranțe: “41”, “42”, “43”, “44”, “45”, “46”, “47”), Siguranțe: “48”, “49”, “50”, “51”
D	60	Releu superior al farurilor (siguranțe: “54”, “55”), releu de nivel jos al farurilor (siguranțe: “56”, “57”), releu al luminilor spate (siguranțe: “52”, “53”), siguranță: “58”, “59”, “60”
E	80	Releu al accesoriilor (siguranțe: “18”, “19”, “20”), releu al dezghețatorului lunetei spate (siguranțe: “13”, “14”, “15”), releu al ventilatorului (siguranțe: “21”, “22”), Siguranțe: “6”, “7”, “9”, “10”, “11”
