Infiniti FX35 S51 (2008-2013) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Infiniti FX35 S51 (2008–2013), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Infiniti FX35 S51 (2006-2013) – schema siguranței

Modelul Infiniti FX35 S51 a fost creat în 2006. Mașina a fost realizată pe baza componentelor de la Infiniti EX și Nissan Maxima. Infiniti a avut grijă să fie o combinație între un SUV de înaltă clasă și o mașină sportivă. Succesorul FX este Infiniti QX70, care a fost lansat pe piață în 2013.

Anul producției: 2006, 2007, 2008, 2009, 2009, 2010, 2011, 2012, 2013.

Siguranța brichetă (priză de alimentare) în Infiniti FX35 S51 (2006-2013) este siguranța 20 în blocul siguranțe.

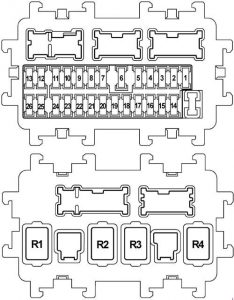

Panou siguranțe bord (J / B)

Număr	[A]	Descriere
1	–	–
2	10	Unitate control sistem detectare pasager Unitate senzor diagnostic sistem airbag
3	10	Far față asamblat RH Far față asamblat LH Ionizator controlat de climatizare Releu scaun Contor unificat și amplificator climatizare. Unitate control avertizare presiune scăzută pneuri Gateway CAN Unitate control AV Senzor fum / mirosuri externe Oglindă retrovizoare interioară anti-orbire automată Releu ICC comutator frână ASCD Comutator frână Comutator lumină de stop Unitate control AFS Conector legătură date Sisteme avertizare Comutator avertizare părăsire bandă, claxon Modul cameră bandă trafic Grup adaptor tel. Compresor Releu scaun încălzit Comutator scaun încălzit (partea șoferului) Comutator scaun încălzit (partea pasagerului)
4	10	Releu far rezervă contor asamblat Vizualizare în jurul unității control Unitate control sonar
5	20	Releu accesorii
6	10	Cheie / priză Ceas Conector legătură date Senzor ploaie Cheie inteligentă avertizare Claxon Oglindă retrovizoare interioară anti-orbire automată
7	10	Modul control caroserie comutator lumină de stop releu frână ICC (BCM)
8	20	Bose (sistem audio)
9	10	Comutator aprindere cu buton în priză pentru cheie
10	10	Modul control caroserie (BCM) Regulator automat poziție acționare Unitate control Unitate control iluminare totală Comutator memorie scaun Unitate control scaun acționare
11	10	Contor combinat Contor unificat și amplificator climatizare. Unitate control AWD Gateway CAN Unitate control pre-coliziune centură de siguranță (partea șoferului / pasagerului)
12	–	Rezervă
13	–	Rezervă
14	–	–
15	10	Oglinzi exterioare

16	20	Dezumidificator lunetă spate
17	20	Dezumidificator lunetă spate
18	10	Unitate control E-SUS
19	–	–
20	15	Priză alimentare față
21	10	Comutator control la distanță oglindă laterală Măsurător unificat și amplificator climatizare. Comutator multifuncțional Unitate control iluminare totală Unitate control AV Unitate control monitor Unitate adaptor Tel. Tuner satelit
22	20	Priză alimentare consolă Priză alimentare spate
23	15	Motor ventilator
24	15	Motor ventilator
25	–	Rezervă
26	–	Rezervă
Releu
R1	Releu aprindere
R2	Releu spate dezumidificator geam
R3	Releu accesoriu
R4	Releu ventilator

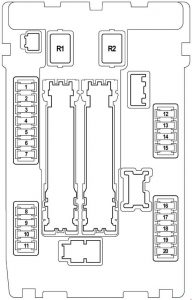

Cutia de siguranțe în compartiment motor (IPDM E / R)

Număr	[A]	Descriere
1	15	Releu al pompei a pompei combustibil Modul control pompa combustibil Grup senzor nivel combustibil Pompă combustibil Modul control motor (ECM)
2	10	Releu ventilator răcire 2
3	10	Comutator mod zăpadă al modulului control transmisie (TCM)
4	10	Injector combustibil nr. 1 Injector nr. 2 Injector nr. 3 Injector nr. 4 Injector nr. 5 Injector nr. 6 Injector nr. 7 (motor VK) Injector nr. 8 (motor VK) Control motor Modul (ECM) Modul control caroserie (BCM) Unitate control iluminare totală
5	10	Senzor ICC Grup integrat Actuator pedală accelerație Actuator ABS și unitate electrică (unitate control) Senzor unghi direcție 1 Senzor unghi direcție 1 Senzor lateral G Unitate control AWD Unitate control asistență direcție Unitate control RAS Avertizare ICC Gong amplificator frâne Unitate control
6	15	Senzor oxigen încălzit 2 (Bancă 2) Senzor oxigen încălzit 2 (Bancă 1) Raport aer-combustibil (A / F) Senzor 1 (Bancă 1) Raport aer-combustibil (A / F) Senzor 1 (Bancă 2)
7	10	Comutator combinat
8	–	–
9	10	Compresor releu aer condiționat
10	15	Releu ECM Modul control motor (ECM) Condensator Electrovalvă control distribuție Supapă admisie Electrovalvă control distribuție (rând 1) Electrovalvă control distribuție supape admisie (rând 2) Supapă electromagnetică control distribuție supape evacuare (Bancă 1) Electromagnet control distribuție supape evacuare Supapă (Bancă 2) Supapă control ventilare rezervor EVAP Bobină de aprindere nr. 1 (cu tranzistor de putere) Bobină de aprindere nr. 2 (cu tranzistor de putere) Bobină de aprindere nr. 3 (cu tranzistor de putere) Bobină de aprindere nr. 4 (cu tranzistor de putere) Bobină de aprindere nr. 5 (cu tranzistor de putere) Bobină de aprindere nr. 6 (cu tranzistor de putere) Bobină de aprindere nr. 7 (cu tranzistor de putere; motor VK) Bobină de aprindere nr. 8 (cu tranzistor de putere; motor VK) Supapă electromagnetică reglare volum ventilare rezervor EVAP Senzor debit masic aer (rând 2) Senzor debit masic aer ( rând 1) Modul control VVEL
11	15	Releu motor control accelerație Modul control motor (ECM)

12	10	Far față asamblat LH (far spate) Far față asamblat RH (far spate)
13	10	Far spate asamblat LH Far spate asamblat RH Bec plăcuță înmatriculare LH Bec plăcuță înmatriculare DR bec compartiment mănuși Unitate control iluminare totală Priză alimentare față Comutator schimbare ATT Unitate control AV
14	10	Far față asamblat LH (faruri de drum)
15	10	Far față asamblat RH (faruri de drum)
16	15	Far LH (faruri de întâlnire)
17	15	Far RH (faruri de întâlnire)
18	10	Releu faruri față proiectoare de ceață (far proiectoare de ceață față LH, far proiectoare de ceață față RH)
19	–	–
20	30	Releu ștergător față
Releu
R1	–
R2	Releu control demaror

Număr	[A]	Descriere
31	15	Releu claxon 1 Alternator
32	30	Conector opțional
33	10	AWD Unitate de control Unitate de control a asistenței la frânare
34	15	Display față Unitate de control AV Vedere în jur Monitor Unitate de control Subwoofer Tuner radio satelit Adaptor tel
35	–	–
36	10	Modul control transmisie (TCM)
37	20	Releu motor RAS
38	10	Releu claxon 2
sol	50	Releu motor actuator VVEL

H.	30	Bloc siguranțe J / B IPDM E / R
io	–	–
jot	30	Unitate control centură de siguranță pre-coliziune (partea șoferului)
K.	30	Unitate control centură de siguranță pre-coliziune (partea pasagerului)
L	40	Modul control caroserie (BCM) Poziționator automat al direcției Cont Unitate control scaun șofer Comutator suport lombar Suport lateral Comutator scaun electric
M	30	Actuator ABS și unitate electronică
N	50	Actuator ABS și unitate electronică
O	50	Releu ventilator răcire 1
P.	50	Bloc siguranțe E213 – număr siguranțe: Q (unitate control automată uși spate), 61 (actuator pedala accelerației), 62 (releu scaun controlat de climatizare), 63 (releu scaun controlat de climatizare, releu scaun încălzit)
Releu
R1	Releu claxon 1

Bloc siguranțe pe terminalul pozitiv al bateriei

Număr	[A]	Descriere
A	250	Număr siguranță alternator demaror : C. D, E
B	100	Număr siguranță: O (releu ventilator răcire 1), S (releu ventilator răcire 2)
C	100	Bloc siguranțe și siguranțe siguranțe
D	80	Bloc siguranțe J / B (număr siguranțe: 5, 6, 7, 8, 9, 10, 11) Pentru alimentator suplimentar pentru alimentator aprindere
E	100	IPDM E / R (număr siguranță: 10, 11) pentru sursă de alimentare aprindere
F	60	IPDM E / R (număr siguranță: 18 (releu far proiectoare de ceață față); releu faruri de drum, releu faruri de întâlnire, releu far spate) pentru sursă de alimentare aprindere

Cutia de siguranțe în compartiment motor (E212; motor VK)

Număr	[A]	Descriere
R	–	–
S	50	Releu ventilator răcire 2
Releu
R1	Releu ventilator răcire 2

Cutia de siguranțe în compartiment motor (E213)

Număr	[A]	Descriere
61	15	Acționator pedala accelerației
62	15	Releu scaun controlat de climatizare
63	10	Releu scaun controlat climatic Releu scaun încălzit
Q	30	Unitate control automată uși spate
Releu
R6	Releu claxon 2
R8	Releu menținere frână ICC
