Schema cutiei de siguranțe și relee – Ford Transit

Se referă la vehiculele produse în anii:

1986, 1987, 1988, 1989, 1990, 1991, 1992.

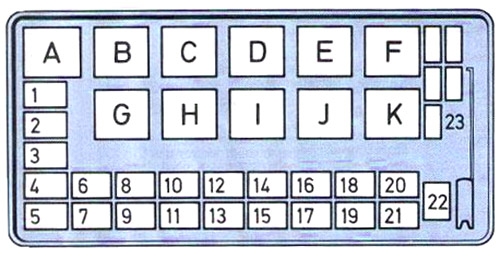

Schema cutiei de siguranțe din habitaclu

Panoul de siguranțe se află sub bord, în partea stângă a volanului.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	25	Motor ventilator încălzitor, semnalizatoare
2	10	Semnalizatoare
3	15	Motor ștergător parbriz, pompă spălător parbriz (vehicule fără spălător faruri)
4	10	Faruri marșarier, lumină de stop, geam spate încălzit
5	10	Indicatori combustibil și temperatură, martor aprindere, martor presiune ulei, martor nivel scăzut lichid frâne, martor termostat motor diesel
6	15	Motor ștergător spate, pompă spălător spate
7	15	Iluminare reglabilă
8	–	–
9	–	–
10	10	Lumini dreapta și lumini de drum, iluminare bord
11	10	Lumini stânga și lumini spate, lămpi număr înmatriculare
12	10	Faruri de întâlnire dreapta
13	10	Faruri de întâlnire stânga
14	10	Proiectoare de ceață spate, întrerupător temporizat spălător faruri
15	–	–
16	10	Faruri de drum dreapta, martor faruri de drum
17	10	Faruri de drum stânga

Număr	Amperi [A]	Descriere
18	10	Lumină internă față, lumini interioare spate, pompă spalator parbriz (vehicule cu spalator faruri), ceas/tahograf, radio
19	20	Lumini de urgență
20	25	Spălător faruri, brichetă
21	20	Geam spate încălzit
22	10	Overdrive
23	–	Locuri pentru cinci siguranțe de rezervă
Releu
A	Frână cutie automată
B	–
C	Iluminare reglabilă
D	Iluminare reglabilă
E	–
F	Geam spate încălzit
G	Semnalizatoare (încărcătură grea, dacă este necesar să tractați o remorcă)
H	Spălător faruri
I	Ștergător intermitent parbriz
J	Ștergător intermitent geam spate
K	–

Schema cutiei de siguranțe și relee – Ford Transit

Se referă la vehiculele produse în anii:

1992, 1993, 1994, 1995.

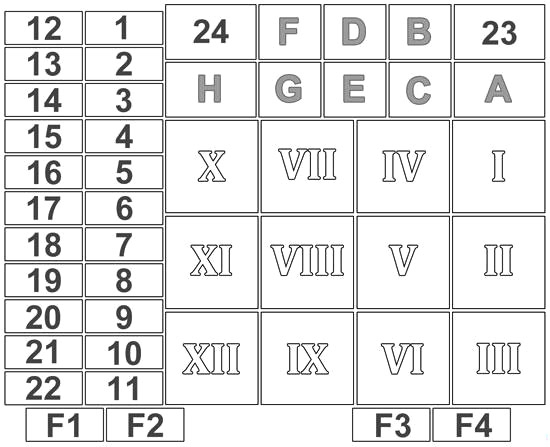

Schema cutiei de siguranțe în habitaclu

Panoul cu siguranțe se află sub bord, în partea stângă a volanului.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	10	Faruri de întâlnire partea dreaptă
2	10	Faruri de întâlnire partea stângă
3	10	Far partea dreaptă, lumini număr înmatriculare, lumini de poziție superioare, iluminare interioară
4	10	Faruri laterale stânga, lumini număr înmatriculare
5	20	Dezghețare lunetă spate
6	20	Spălător faruri
7	20	Parbriz încălzit
8	3	Unitate control electronic
9	20	Brichetă
10	10	Iluminare interioară, ceas, radio, pompă spălător parbriz
11	20	Claxon, semnalizatoare de urgență
12	10	Spălător faruri, lumini laterale spate
13	10	Far principal partea dreaptă, indicator faruri de drum
14	10	Far principal partea stângă
15	10	Scaune încălzite, bord, oglinzi exterioare încălzite
16	10	Lumină de stop, lumini marșarier, întrerupător blocare cutie automată, senzor apă în combustibil, sondă lambda
17	10	Semnalizatoare
18	3	Sistem antiblocare roți (ABS)
19	20	Încălzitor
20	15	Ștergător parbriz
21	15	Reducerea raportului în electro-magnet
22	15	Ștergător spate
23	3	Releu de putere („turbodiesel”)
24	20	Faruri de întâlnire cu intensitate scăzută

Număr	Ampere [A]	Descriere
F1	–	Rezervă
F2	–	Rezervă
F3	30	Sistem antiblocare roți (ABS)
F4	30	Sistem antiblocare roți (ABS)
Releu
A	Faruri de întâlnire la intensitate scăzută
B	Faruri de întâlnire
C	Neutilizat
D	Neutilizat
E	Reglarea puterii
F	Releu principal
G	Releu de putere
H	Dezaburitor lunetă spate
I	Neutilizat
II	Neutilizat
III	Neutilizat
IV	Parbriz încălzit
V	Ștergător spate
VI	Reducerea raportului în electro-magnet
VII	Semnalizatoare
VIII	Lampă de spălare faruri
IX	Ștergător
X	Încălzitor
XI	Neutilizat
XII	Neutilizat

Ford Transit (1995-2000) – schema cutiei de siguranțe

Anul producției: 1995, 1996, 1997, 1998, 1999, 2000.

Siguranță brichetă (priză de alimentare) în Ford Transit (1995-2000) este siguranța 13 în cutia de siguranțe.

Schema cutiei de siguranțe

Ford Transit – schema siguranțe

Nr	[A]	Descriere
1	30 25	Încălzitor
2	15	Ștergătoare parbriz
3	10	Ștergător parbriz spate
4	30	Geamuri electrice
5	5 10	Sistem antiblocare roți (ABS)
6	10	Sistem control tracțiune, sistem pornire la rece, ceas, Sistem antiblocare roți (ABS), sistem încărcare, lumini, bord
7	10	Lumină de stop
8	10	Semnalizatoare
9	10	Sistem alarmă antifurt
10	30	Sistem climatizare
11	10	Iluminare interioară, radio, ceas
12	5	Oglinzi exterioare electrice
13	20 15	Brichetă
14	20	Claxon, lumini de avarie
15	10 15	Alarmă antifurt, lumini de avarie
16	20	Geam spate încălzit, oglinzi exterioare încălzite
17	20	Spălător faruri
18	30	Geam față încălzit
19	10	Ceas, bord, brichetă pentru trabuc, far și lampă spate partea dreaptă, iluminare număr, sistem răcire
20	10	Comutator lumini proiectoare de ceață, control tracțiune, geamuri electrice, far și lampă spate partea stângă, iluminare număr
21	10	Faruri de întâlnire partea dreaptă, sistem nivelare faruri
22	10	Faruri de întâlnire partea stângă
23	10	Far principal partea dreaptă
24	10	Far principal partea stângă
25	10	Proiectoare de ceață spate
26	20	Lumini de zi
27	10	Scaune față încălzite
28	10	Încălzire recirculare, climatizare

20	Încălzire suplimentară
29	20	Proiectoare de ceață față
30	–	Neutilizat
31	10	Închidere centralizată
32	5	Imobilizator
33	5	Imobilizator
34	5	Sistem airbag
35	5	Releu iluminare intrare, încălzitor
36	10	Sistem spălare / ștergere
Releu
A	Faruri de întâlnire
B	Fascicul principal
C	Lumină de zi
D	Alarmă antifurt partea stângă
E	Alarmă antifurt partea dreaptă
I	Releu aprindere
II	Neutilizat
III	Neutilizat
IV	Semnalizator
V	Buzzer lumini exterioare
VI	Proiectoare de ceață
VII	Sistem spălător faruri
VIII	Geam față încălzit
IX	Ștergător parbriz spate, funcționare intermitentă
X	Ștergător parbriz față, funcționare intermitentă ștergătoare parbriz
XI	Geam spate încălzit și oglinzi exterioare
XII	Lumină de zi
XIII	Fascicul principal
XIV	Sistem alarmă antifurt Proiectoare de ceață

Ford Transit (2000-2006) – schema cutia de siguranțe

Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Siguranță brichetă (priză de alimentare) în Ford Transit (2000-2006) este siguranța 212 în bloc siguranțe.

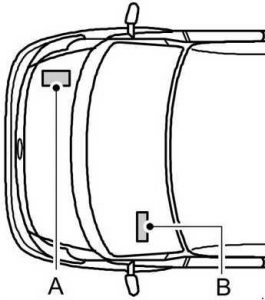

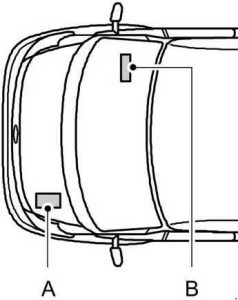

Poziție

Conducere pe partea stângă

Conducere pe partea dreaptă

A  – Bloc siguranțe în compartiment motor
B  – Bloc siguranțe în habitaclu

Bloc siguranțe în compartiment motor

Bloc siguranțe suplimentar / blocuri releu sub rezervorul de expansiune

Nr	Amp [A]	Descriere
1	5	Transmisie manuală cu cutie automată.
2	–	Neutilizat
3	20	Lumini de zi; Faruri de întâlnire,
4	5	Senzor tensiune baterie (motoare Diesel).
5	20	Comutator de deconectare combustibil
6	30	Accesoriu remorcă
7	15	Claxon
8	20	Sistem antiblocare roți (ABS)
9	20	Bloc principal
10	10	Climatizare
11	20	Spălător parbriz față; Spălător parbriz spate.
12	–	Neutilizat
13	30	Manetă multifuncțională; Ștergător parbriz față.
14	15	Lumină marșarier
15	5	Modul sistem imobilizare motor
16	5	Control electronic motor
17	30	Accesoriu remorcă
18	–	Neutilizat
19	5	Transmisie manuală cu cutie automată.
20	15	Transmisie manuală cu cutie automată.
21	20	Gestionare motor
22	20	Pompă combustibil
23	10	Faruri de întâlnire – partea dreaptă
24	10	Faruri de întâlnire – partea stângă
101	40	Sistem antiblocare roți (ABS)
102	40	Parbriz încălzit partea stângă
103	50	Alimentare principală instalație electrică
104	50	Alimentare principală instalație electrică
105	40	Ventilator răcire motor (motoare 2,0 l Diesel și 2,3 l DOHC).
106	30	Aprindere
107	30	Aprindere
108	–	Neutilizat
109	40	Ventilator răcire motor (motoare 2,0 l Diesel și 2,3 l DOHC).
110	40	Parbriz încălzit – partea dreaptă
111	30	Aprindere

112	–	Neutilizat
113	40	Transmisie manuală cu cutie automată.
114	–	Neutilizat
115	–	Neutilizat
116	–	Neutilizat
117	–	Neutilizat
118	–	Neutilizat
119	–	Neutilizat
120	–	Neutilizat
121	–	Neutilizat
122	–	Neutilizat
Releu
R1	Demaror
R2	Bujii incandescente; Ventilator răcire.
R3	Claxon
R4	Bloc principal
R5	Deconectare generator
R6	Faruri de întâlnire
R7	Gestionare motor (PCM)
R8	Control bec (vehicule fără Sistem antiblocare roți (ABS))
R9	Pompă combustibil (motoare TDdi); Modul injector (motoare TDci).
R10	Climatizare WOT (supapă clapetă complet deschisă)
R11	Ridicare pompă (unele motoare TDdi).
R12	Ventilator răcire motor
R13	Aprindere
Ra1	Compresor aer
Ra2	Viteză mare ventilator răcire motor
Ra3	Semnalizator remorcă partea stângă
Ra4	Semnalizator remorcă partea dreaptă
Ra5	Remorcă
Ra6	–
Diodă
D1	–
D2	–
D3	Semnalizator remorcă dreapta sau ambreiaj climatizare.
D4	Semnalizator remorcă stânga sau martor control climatizare.

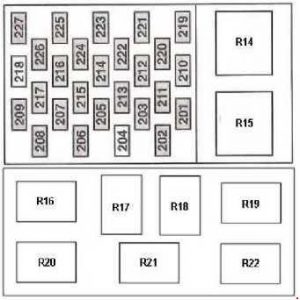

Cutia de siguranțe în habitaclu

Bloc releu alternativ

Nr	Amp [A]	Descriere
201	15	Set de semnalizatoare; Ștergător spate, ceas.
202	5	Parbriz încălzit
203	20	Proiectoare de ceață
204	–	Neutilizat
205	15	Control iluminare; Semnalizatoare; Manetă multifuncțională; Control motor, aprindere.
206	6	Iluminare număr de înmatriculare
207	10	Modul sistem airbag
208	10	Iluminare set semnalizatoare
209	15	Faruri laterale
210	15	Vitezometru, ceas
211	30	Motor ventilator încălzitor spate
212	10	Brichetă
213	10	Climatizare spate
214	15	Trapă interioară; Oglinzi electrice.
215	20	Parbriz încălzit; Scaune față încălzite; Încălzire auxiliară.
216	20	Priză alimentare suplimentară
217	15	Parbriz spate încălzit; Oglinzi exterioare încălzite.
218	–	Neutilizat

219	30	Geamuri electrice
220	20	Parbriz spate încălzit
221	15	Comutator lumină de stop
222	15	Radio
223	30	Motor ventilator încălzitor
224	20	Comutator faruri
225	15	Climatizare
226	20	Lumini de avarie, semnalizatoare
227	5	Radio, Sistem antiblocare roți (ABS)
Releu
R14	Ștergător parbriz
R15	Economisire baterie/D + (se activează doar cu motorul în funcțiune).
R16	Parbriz încălzit partea dreaptă
R17	Releu semnal acustic portbagaj/spate
R18	Lumină interioară
R19	Semnal acustic avertizare portbagaj spate (semnalul acustic nu este releu).
R20	Parbriz încălzit partea stângă (releu temporizat).
R21	Ștergător spate
R22	Parbriz spate încălzit; Oglinzi încălzite.

1) Siguranțe ale închiderii centralizate: 2 x 15A de asemenea poziționate sub coloana volanului / lipite cu bandă.
2) Releul ventilatorului încălzitorului se află în spatele consolei centrale (dacă este instalat),
3) Releul încălzitorului suplimentar se află sub scaunul șoferului (dacă este instalat).
4) Releul climatizării este înșurubat în partea spate a compartimentului motor (dacă este instalat), iar în modelele alimentate cu GPL toate modulele / releele de control GPL sunt poziționate în spatele unui panou detașabil pe bord partea șoferului.

Ford Transit (2006-2013) – schema cutiei de siguranțe

Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Siguranță brichetă (priză de alimentare) în Honda Civic (2012) este siguranța 47 în cutia de siguranțe.

Poziție

Conducere pe stânga

Volan pe dreapta

A – Cutia de siguranțe preliminară

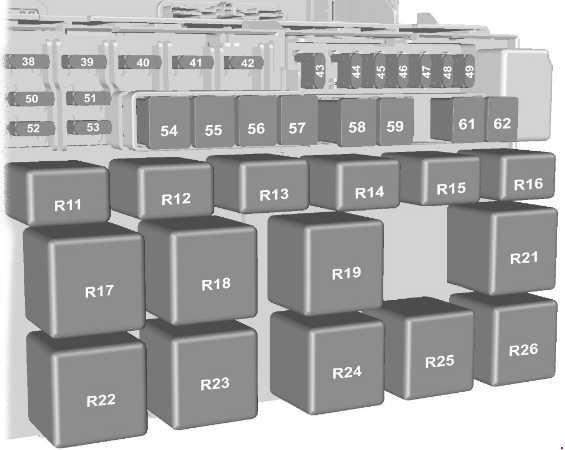

B – Cutia de relee standard

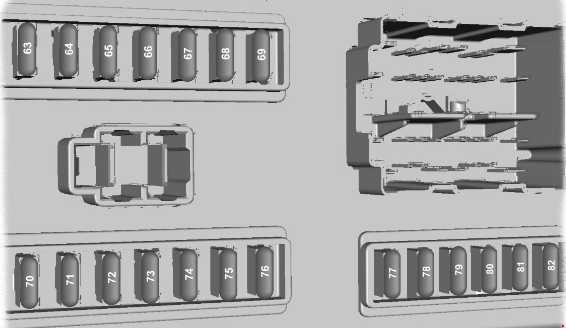

C – Cutia de conexiune a compartimentului pasager
D – Cutia de conexiune a compartimentului motor

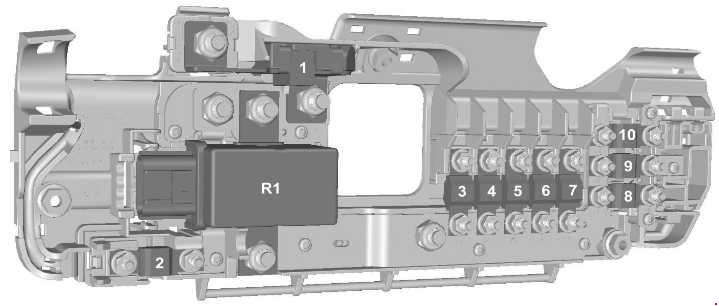

Cutia de siguranțe preliminară

Nr	Amperi [A]	Descriere
1	350	Demaror și alternator
2	60	Alimentare cutia de siguranțe de conexiune partea pasagerului – pornire corectă; Cutia de siguranțe de conexiune partea pasagerului KL15 pentru Start-Stop.
3	100	Alimentare cutia de siguranțe de conexiune compartiment motor – fără necesitate de pornire
4	40	Parbriz încălzit, partea dreaptă
5	100	Alimentare standard bloc siguranțe releu – esențial fără pornire
6	40	Parbriz încălzit, partea stângă
7	60	Alimentare cutia de siguranțe de conexiune partea pasagerului – fără necesitate de pornire
8	60	Punct de conexiune cu clientul
9	60	Punct de conexiune cu clientul
10	60	Punct de conexiune cu clientul
Releu
R1	Al doilea întrerupător al bateriei

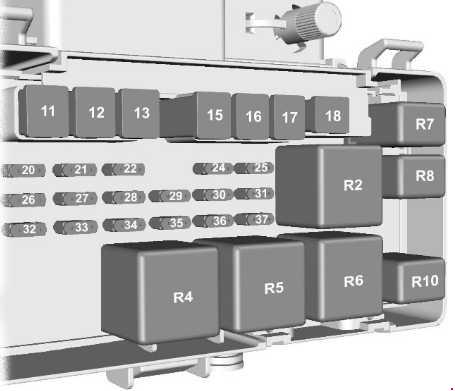

Cutia de conexiune a motorului

Nr	Amperi [A]	Descriere
11	60	Ventilator răcire motor
12	30	Alimentare remorcă și modul remorcă (KL30)
13	40	Pompă Sistem antiblocare roți (ABS) și ESP
14	–	Neutilizat
15	60	Bujiile incandescente
16	60	Releu aprindere (KL15 # 3
17	30	Comutator demaror
18	40	Alimentare aprindere (KL15) la cutia de conexiune partea pasagerului (vehicule fără sistem Start-Stop)
18	–	Neutilizat (vehicule cu Start-Stop)
19	–	Neutilizat
20	10	ABS; ESP; Senzor unghi direcție; Alimentare senzor YAW (KL30).
21	25	Supape și unitate control ABS și ESP
22	–	Neutilizat
23	–	Neutilizat
24	5	Pompă combustibil (fără încălzitor alimentat cu combustibil)
24	20	Pompă combustibil (cu încălzitor combustibil)
25	–	Neutilizat
26	15	Putere PCM
27	5	Pompă combustibil (cu încălzitor combustibil)

28	5	Senzor T-MAF
29	5	Monitorizare bujii incandescente ale vaporizatorului
30	7.5	Supapă acustică de curățare
31	15	Pompă VAP/UEGO
32	20	Bujie incandescență vaporizator
33	10	Faruri marșarier
34	20	Remorcă KL15 Alimentare
35	–	Neutilizat
36	10	Ambreiaj climatizare
37	–	Neutilizat
Releu
R2	Bujii incandescente
R3	Tracțiune remorcă (KL15)
R4	Aprindere demaror
R5	Alimentare (KL15 # 4)
R6	Alimentare (KL15 # 3)
R7	Pompă combustibil
R8	Bujie incandescență vaporizator
R9	Neutilizat
R10	Electrovalvă ambreiaj climatizare

Cutia de relee standard

Nr	Amperi [A]	Descriere
38	20	Perie lunetă spate
39	10	Control climatizare față și spate
40	5	Neutilizat
41	5	Tahograf
42	5	Nivelare faruri; Comutator principal lumini (KL15).
43	20	Scaune față încălzite
44	20	Claxon
45	20	Punct de alimentare auxiliar față
46	10	Oglinzi exterioare încălzite, dacă este instalat CAT 1
47	20	Brichetă
48	5	Alimentare bobine relee, oglindă electrică
49	20	Priză de alimentare suplimentară spate
50	10	Faruri de drum, partea stângă
51	10	Faruri de drum, partea dreaptă
52	10	Faruri de întâlnire, partea stângă
53	10	Faruri de întâlnire, partea dreaptă
54	30	Siguranță preliminară faruri de întâlnire, faruri de drum, lumini de zi, tahograf, ventilator auxiliar pentru încălzire combustibil
55	40	Motor ventilator încălzitor
56	20	Geamuri electrice
57	30	Motor ventilator încălzitor spate

58	30	Motor ștergător parbriz față
59	30	Parbriz încălzit, oglinzi laterale încălzite
60	–	Gol
61	60	Releu aprindere (KL15 # 1)
62	60	Releu aprindere (KL15 # 2)
Releu
R11	Faruri de întâlnire ale farurilor
R12	Oglinzi exterioare încălzite (dacă este instalat alarma CAT 1); Priză alimentare (dacă nu este instalat alarma CAT 1).
R13	Faruri de drum ale farurilor
R14	Claxon
R15	Lumini de zi
R16	Încălzitor programabil pe combustibil
R17	Parbriz spate încălzit și oglinzi laterale încălzite (sau parbriz spate încălzit partea stângă, dacă este instalat alarma cat. 1)
R18	Parbriz spate încălzit, partea dreaptă, dacă este instalat alarma cat. 1
R19	Alimentare (KL15 # 2)
R20	PJB KL15 (doar Start-Stop)
R21	Alimentare (KL15 # 1)
R22	Parbriz față încălzit, partea dreaptă
R23	Funcție înaltă și joasă a ștergătoarelor parbrizului
R24	Ștergător lunetă spate
R25	Funcție pornire și oprire a ștergătoarelor parbrizului
R26	Parbriz față încălzit, partea stângă

Cutia de conexiune partea pasagerului

Nr	Amperi [A]	Descriere
63	5	Sistem parcare spate; Senzor ploaie.
64	2	Senzor cerere pedala accelerației
65	15	Comutator lumini de stop
66	5	Set semnalizatoare; Alimentare PATS; Tahograf; Iluminare comutatoare bord.
67	15	Pompă ștergător parbriz
68	10	Modul control limite
69	20	Comutator lumini exterioare (KL15)
70	20	Semnal acustic cu alimentare la baterie
71	5	Comutator lumini exterioare (KL30)

72	10	Alimentator pentru economisire baterie, OBDII (KL30)
73	15	Alimentare radio, navigație și telefon
74	5	Set de semnalizatoare; Comutator temporizat al încălzitorului auxiliar alimentat cu combustibil; Alimentare fără cheie la distanță; Senzor de mișcare interior (KL30).
75	7.5	Lumini laterale, partea dreaptă
76	7.5	Lumini laterale, partea stângă
77	5	Alimentare comutator aprindere; Alimentare bobine comutator baterie.
78	15	Închidere centralizată
79	7.5	Iluminare număr înmatriculare; Semnalizatoare laterale.
80	15	Proiectoare de ceață față
81	10	Proiectoare de ceață spate
82	3	Alimentare aprindere audio și set semnalizatoare

Siguranțe auxiliare

Nr	Amperi [A]	Descriere	Poziție
83	10	Modul control remorcă	Spațiu pentru picioare stânga
84	7.5	Detectare bujie incandescență DPF	Sub cutia de conexiuni din compartiment motor

Ford Transit (2014-2018) – schema cutia de siguranțe

Anul producției: 2014, 2015, 2016, 2017, 2018.

Siguranță brichetă (priză de alimentare) în Ford Transit (2014-2018) este siguranța F13 în bloc siguranțe în partea pasagerului.

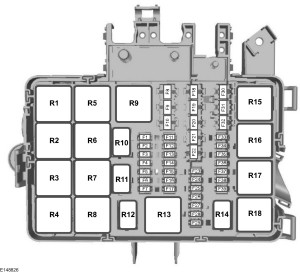

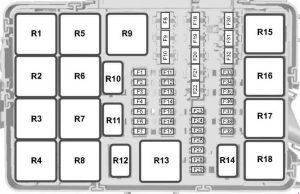

Bloc siguranțe compartiment motor

Nr	[A]	Descriere
F1	5	2,0 l de motorină:  amortizarea radio
F1	10	2,2 l de motorină : reducere catalitică selectivă
F2	15	2,0 l de motorină:  neutilizat 2,2 l de motorină : reducere catalitică selectivă
F3	15	2,0 l de motorină:  neutilizat 2,2 l de motorină : reducere catalitică selectivă
F4	10	2,0 l de motorină:  neutilizat 2,2 l de motorină : reducere catalitică selectivă
F5	3	2,0 l de motorină:  neutilizat 2,2 l de motorină : evaporator filtru particule. Monitor bujii de aprindere.
F6	3	2,0L de motorină:  neutilizat
F7	7.5	2,0 l de motorină:  neutilizat 2,2 l de motorină : sistem antiblocare roți. Asistență la stabilitate. Aprindere
F8	20	Ventilator răcire
F9	30	2,0 l de motorină:  neutilizat 2,2 l de motorină : ștergător stânga
F10	30	2,0 l de motorină:  neutilizat 2,2 l de motorină : ștergător dreapta
F11	10	2,0 l de motorină:  neutilizat 2,2 l de motorină : ambreiaj climatizare
F12	20	2,0 l de motorină:  neutilizat 2,2 l de motorină : bujie aprindere evaporator cu filtru particule
F13	–	Neutilizat
F14	3	2,0 l de motorină:  neutilizat 2,2 l de motorină : reducere catalitică selectivă – aprindere
F15	–	Neutilizat
F 16	–	Neutilizat
F17	–	Neutilizat
F18	40	2,0 l de motorină:  ventilator răcire 2 2,2 l de motorină : sistem antiblocare roți. Pompă asistență stabilitate
F19	40	2,0 l de motorină:  Ventilator răcire (viteză dublă)
	60	2,0 l de motorină:  Ventilator răcire (viteză simplă)
F19	30	2,2 l de motorină : electromagnet demaror
F20	40	2,0 l de motorină : alimentare releu reducere catalitică selectivă
F20	60	2,2 l de motorină : bujii aprindere
F21	40	2,0 l de motorină : modul bujii aprindere 2
F21	60	2,2 l de motorină : Releu aprindere 3
F22	40	2,0 l de motorină : modul bujii aprindere 1 2,2 l de motorină : neutilizat
F22	–	Neutilizat
F23	10	2,0 l de motorină : ambreiaj climatizare 2,2 l de motorină : neutilizat
F24	7.5	2,0 l de motorină : neutilizat 2,2 l de motorină : pompă injecție combustibil
F25	–	Neutilizat
F26	–	Neutilizat
F27	–	Neutilizat
F28	5	2,0 l de motorină : încălzitor 2,2 l de motorină : neutilizat
F29	15	2,0 l de motorină : alimentat de pompă apă 2,2 l de motorină : neutilizat

F30	60	2,0 l de motorină : Releu modul control grup propulsor
F30	40	2,2 l de motorină : ventilator răcire 1
F31	20	2,0 l de motorină : releu demaror 2
F31	40	2,2 l de motorină : ventilator răcire 2
F32	20	2,0L de motorină : Încălzitor auxiliar alimentat cu combustibil
F32	60	2,2 l de motorină : motoare cu doi ștergătoare parbriz
F33	20	2,0 l de motorină : neutilizat 2,2 l de motorină : pompă apă auxiliară tip Start-Stop
F34	–	Neutilizat
F35	20	2,0 l de motorină : modul control grup propulsor
F35	15	2,2 l de motorină : alimentare sistem control grup propulsor
F36	20	2,0L de motorină : Putere vehicul 5
F36	15	2,2 l de motorină : senzor NOXI 2
F37	15	2,0L de motorină : Reductor rezervor. Supapă recirculare gaze evacuare
F37	7.5	2,2 l de motorină : supapă reglare volum
F38	10	2,0 l de motorină : bobine releu R1, R5, R10 și R15 în panoul de conexiuni motor
F38	7.5	2,2 l de motorină : senzor debit masic aer
F39	10	2,0 l de motorină : monitor bujii aprindere. Senzor oxid azot
F39	15	2,2L de motorină : Evaporator cu pompă motorină
Relee
R1	2,0 l de motorină : ventilator răcire viteză mare 2,2 l de motorină : aprindere
R2	2,0 l de motorină : neutilizat 2,2 l de motorină : demaror
R3	Ștergător spate
R4	2,0 l de motorină : suspensie pneumatică 2,2 l de motorină : neutilizat
R5	Ventilator răcire
R6	2,0 l de motorină : neutilizat 2,2 l de motorină : ștergătoare față – aprindere și stingere
R7	2,0 l de motorină : neutilizat 2,2 l de motorină : ștergător față – viteză mică și mare
R8	Neutilizat
R9	2,0 l de motorină : demaror 2,2 l de motorină : neutilizat
R10	Cuplaj aer condiționat
R11	2,0 l de motorină : neutilizat 2,2 l de motorină : bujie aprindere sistem evaporare combustibil
R12	2,0 l de motorină : neutilizat 2,2 l de motorină : pompă injecție combustibil
R13	2,0 l de motorină : reducere catalitică selectivă 2,2 l de motorină : pompă cu tracțiune integrală
R14	2,0 l de motorină : neutilizat 2,2 l de motorină : econometric
R15	2,0 l de motorină : ventilator răcire viteză mică 2,2 l de motorină : ventilator răcire la viteză mică și mare
R16	2,0 l de motorină : pornire demaror 2. Tracțiune integrală 2,2 l de motorină : reducere catalitică selectivă
R17	2,0 l de motorină : neutilizat 2,2 l de motorină : modul control grup propulsor
R18	2,0 l de motorină : modul control grup propulsor 2,2 l de motorină : ventilator răcire viteză mare

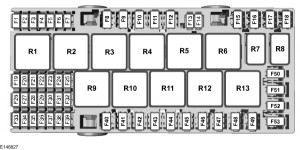

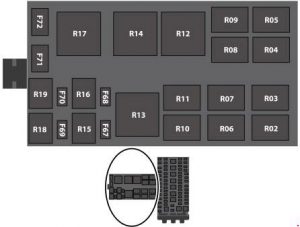

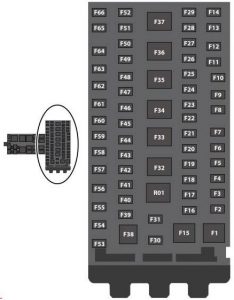

Cutia de siguranțe zona pasageri (2,0 l motorină)

Nr	[A]	Descriere
F1	60	Releu motor ștergător față
F2	40	Motor ventilator
F3	–	Neutilizat
F4	40	Geam spate încălzit. Oglinzi exterioare încălzite
F5	40	Alimentare remorcă B +
F6	40	Punct de alimentare suplimentar 2
F7	40	Punct de alimentare suplimentar 1
F8	20	Claxon
F9	15	Releu pulverizator geam spate
F10	10	Bobine releu R1, R2, R3, R4, R5, R10, R17
F11	–	Neutilizat
F12	–	Neutilizat
F13	20	Brichetă
F14	20	Punct de alimentare auxiliar bord
F15	50	Modul calitate tensiune. Modul control caroserie
F 16	25	Modul sistem antiblocare. Control electronic valve program stabilitate
F17	5	Bobină releu tensiune pozitivă baterie modul control grup propulsor
F18	10	Lumină de stop
F19	15	Bloc releu sarcină
F20	5	Încălzitor auxiliar alimentat cu combustibil
F21	15	Unitate control cutie automată
F22	25	Pompă ulei cutie automată
F23	20	Geam spate încălzit partea stângă
F24	10	Oglinzi exterioare încălzite
F25	7.5	Deblocare ușă șofer
F26	7.5	Deblocare ușă partea pasagerului
F27	–	Neutilizat
F28	20	Neutilizat
F29	40	Motor ventilator spate
F30	20	Punct de alimentare auxiliar spate
F31	20	Geam spate încălzit partea stângă
F32	60	Releu demaror

F33	60	Releu pompă combustibil
F34	40	Geam spate încălzit partea stângă
F35	40	Geam spate încălzit partea dreaptă
F36	50	Alimentare modul control caroserie RP1
F37	50	Alimentare modul control caroserie RP2
F38	60	Alimentare standard tablou relee BB4
F39	20	Scaune încălzite
F40	5	Aprindere modul control grup propulsor
F41	5	Bobină releu încălzitor auxiliar combustibil
F42	5	Nivelare faruri
F43	5	Modul control cutie
F44	10	Suspensie pneumatică. Modul calitate tensiune. Climatizare spate. Sistem detectare și măsurare lumină. Camere față și spate. Cruise control adaptiv
F45	20	Lumini de viraj
F46	5	Geam spate încălzit. Releu oglindă exterioară încălzită
F47	5	Modul sistem antiblocare
F48	10	Interfață camper 1
F49	20	Ștergător spate
F50	5	Modul senzor ploaie. Ștergător spate
F51	25	Motor ștergător față
F52	25	Motor ștergător față
F53	–	Neutilizat
F54	–	Neutilizat
F55	40	Modul sistem antiblocare. Control electronic stabilitate
F56	30	Grad alunecare putere
F57	30	Scaun șofer cu asistență
F58	20	Far față anti-ceață
F59	30	Electrovalvă demaror
F60	15	Încărcare baterie remorcă
F61	15	Blocare dublă partea stângă
F62	15	Blocare dublă partea dreaptă
F63	15	Blocare centrală partea stângă
F64	15	Blocare centrală partea dreaptă
F65	20	Pompă combustibil
F66	40	Filtru combustibil încălzit

Nr	[A]	Descriere
F67	–	Neutilizat
F68	–	Neutilizat
F69	7.5	Tahigraf
F70	–	Neutilizat
F71	40	Priză 230V
F72	30	Priză remorcă
Releu
R1	Claxon
R2	Geam spate încălzit
R3	Motor ventilator spate
R4	Puncte de alimentare auxiliare spate
R5	Brichetă. Punct de alimentare auxiliar

R6	Releu geam față încălzit partea stângă
R7	Releu geam față încălzit partea dreaptă
R8	Pompă pulverizator geam spate
R9	Ventilator auxiliar alimentat cu combustibil
R10	Motor ventilator
R11	Bloc exterior
R12	Oglinzi rabatabile electric
R13	Pornire
R14	Pompă combustibil
R15	Neutilizat
R16	Neutilizat
R17	Ștergător
R18	Far față anti-ceață
R19	Neutilizat

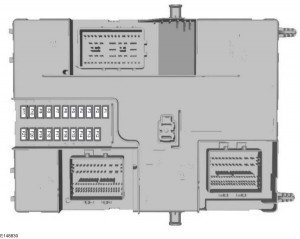

Bloc siguranțe modul control caroserie (2,0 l motorină)

Nr	[A]	Descriere
F1	–	Neutilizat
F2	7.5	Oglinzi exterioare controlate electric. Geam în ușa șoferului
F3	20	Funcție deblocare (șofer și pasager)
F4	5	Neutilizat
F5	20	Neutilizat
F6	10	Neutilizat
F7	10	Neutilizat
F8	10	Semnalizator acustic cu rezervă baterie
F9	10	Neutilizat
F10	5	Neutilizat
F11	5	Senzor intruziune. Climatizare spate
F12	7.5	Control climat. Comutator lumini de avarie
F13	7.5	Coloană volan. Set de indicatori. Interfață conexiune date
F14	10	Neutilizat
F15	10	Interfață conexiune date
F 16	15	Funcție deblocare (uși glisante stânga/dreapta)
F17	5	Semnalizator acustic cu rezervă baterie
F18	5	Aprindere

F19	7.5	Indicator stare sistem airbag partea pasagerului. Comutator stare sistem airbag partea pasagerului
F20	7.5	Tahograf
F21	5	Încălzitor auxiliar
F22	5	Neutilizat
F23	10	Întârziere accesorii. Invertor curent continuu (DC / AC)
F24	20	Blocare centrală. Sistem dublu de blocare
F25	30	Neutilizat
F26	30	Neutilizat
F27	30	Neutilizat
F28	20	Neutilizat
F29	30	Neutilizat
F30	30	Neutilizat
F31	15	Neutilizat
F32	10	GPS. Control vocal. Modul SYNC. Afișaj. Cruise control adaptiv. Receptor la distanță
F33	20	Radio. Modul SYNC
F34	30	Siguranță preliminară releu aprindere. Asistență parcare. Control încălzitor. Cameră sistem menținere bandă. Modul control limitări. Panou control central. Indicator stare sistem airbag partea pasagerului. Tahograf. Încălzitor auxiliar. Modul direcție
F35	5	Modul control limitări
F36	15	Asistență parcare. Cameră sistem menținere bandă. Modul direcție
F37	20	Neutilizat
F38	30	Geamuri electrice (comutator automat)

Panou cutia de siguranțe modul control caroserie (2,2 l motorină)

Nr	[A]	Descriere
F1	15	Bloc central 2
F2	15	Bloc central 1
F3	15	Aprindere. Releu auxiliar baterie
F4	5	Modul asistență parcare
F5	5	Modul senzor ploaie. Modul autolampă
F6	15	Pompă pulverizator geam față
F7	7.5	Oglinzi exterioare
F8	15	Faruri față proiectoare ceață
F9	10	Faruri de drum dreapta
F10	10	Faruri de drum stânga

F11	25	Lumini exterioare dreapta. Lumini laterale stânga
F12	20	Alarmă antifurt. Semnalizator acustic cu rezervă baterie
F13	15	Interfață conectare date. Releu auxiliar punct de alimentare. Iluminare interioară
F14	25	Lumini de zi. Semnalizator/Semnalizatoare. Lumini spate anti-ceață
F15	25	Lumini laterale dreapta. Lumini exterioare stânga. Lumină de stop centrală înaltă
F 16	20	Control audio
F17	7.5	Control încălzitor. Set de semnalizatoare. Motor ventilator
F18	10	Comutator faruri. Modul direcție
F19	5	Modul interfață control / display față
F20	5	Sistem antifurt pasiv și aprindere. Aprindere
F21	3	Modul audio față. Releu auxiliar

Ford Transit (2015-2020) – schema cutiei de siguranțe (versiune UE)

Anul producției: 2015, 2016, 2017, 2018, 2019, 2020.

Siguranță brichetă (priză de alimentare) în Ford Transit (2015-2020) este siguranța F47 în cutia de siguranțe din habitaclu.

Cutia de siguranțe în compartiment motor

Nr	Amp [A]	Descriere
F1	10	Reducere catalitică selectivă
F2	15	Reducere catalitică selectivă
F3	15	Reducere catalitică selectivă
F4	10	Reducere catalitică selectivă
F5	3	Evaporator filtru de particule; Monitor bujii de aprindere.
F6	3	Sistem antiblocare roți (ABS); Asistență la stabilitate; Aprindere.
F7	7,5	Modul control sistem transmisie
F8	20	Ventilator răcire
F9	30	Ștergător parbriz stânga
F10	30	Ștergător parbriz dreapta
F11	10	Cuplaj climatizare
F12	20	Bujie aprindere evaporator filtru de particule
F13	–	Neutilizat
F14	3	Reducere catalitică selectivă – aprindere
F15	–	Neutilizat
F 16	–	Neutilizat
F17	–	Neutilizat
F18	40	Sistem antiblocare roți (ABS); Pompă asistență stabilitate.
F19	30	Bobină demaror

F20	60	Bujii de aprindere
F21	60	Releu de aprindere 3
F22	–	Neutilizat
F23	–	Neutilizat
F24	7,5	Pompă injector combustibil
F25	–	Neutilizat
F26	–	Neutilizat
F27	–	Neutilizat
F28	–	Neutilizat
F29	–	Neutilizat
F30	40	Ventilator răcire 1
F31	40	Ventilator răcire 2
F32	60	Motoare cu ștergător dublu parbriz
F33	20	Pompă auxiliară apă Start-Stop
F34	–	Neutilizat
F35	15	Alimentare sistem control grup propulsor
F36	15	Senzor NOXI 2
F37	7,5	Supapă reglare volum
F38	7,5	Senzor debit aer
F39	15	Evaporator cu pompă combustibil

Releu	Descriere
R1	Aprindere
R2	Demaror
R3	Ștergător geam spate
R4	Neutilizat
R5	Ventilator răcire
R6	Ștergător geam față – aprindere și stingere.
R7	Ștergător geam față – viteză mică și mare.
R8	Neutilizat
R9	Neutilizat
R10	Ambreiaj climatizare
R11	Bujie aprindere sistem evaporare combustibil
R12	Pompă injector combustibil
R13	Pompă cu tracțiune integrală
R14	Econetic
R15	Ventilator răcire viteză mică și mare.
R16	Reducere catalitică selectivă
R17	Modul control sistem transmisie
R18	Ventilator răcire viteză mare

Panoul cutiei de siguranțe în habitaclu

Nr	Amp [A]	Descriere
F1	10	Modul airbag
F2	20	Geam spate încălzit
F3	10	Oglinzi exterioare încălzite
F4	–	Neutilizat
F5	–	Neutilizat
F6	5	Tahograf
F7	10	Senzor baterie
F8	40	Priză de alimentare în curent alternativ
F9	–	Neutilizat
F10	30	Scaun partea șoferului cu suport
F11	30	Scaun partea pasagerului controlat electric
F12	30	Pas de putere
F13	–	Neutilizat
F14	5	Modul control de urmărire și blocare
F15	40	Releu baterie modul control grup propulsor.
F 16	40	Releu putere modul control grup propulsor.
F17	–	Neutilizat
F18	30	Supape sistem antiblocare roți; Supape suport stabilitate.
F19	5	Tahograf
F20	5	Releu încălzire oglindă exterioară; Releu încălzire geam față.
F21	–	Neutilizat
F22	15	Panou cutia de siguranțe în habitaclu
F23	7,5	Modul control climatizare
F24	5	Reglare faruri
F25	7,5	Iluminare interioară
F26	10	Oglinzi exterioare încălzite

F27	20	Scaune față încălzite
F28	20	Faruri direcționale
F29	10	Cameră spate pentru parcare; Sistem de menținere a benzii; Oglindă Electro.
F30	5	Control adaptiv al vitezei de croazieră
F31	–	Neutilizat
F32	10	Iluminare interioară
F33	20	Modul tracțiune integrală
F34	20	Ștergător geam spate
F35	5	Oglinzi rabatabile electric
F36	20	Claxon
F37	7,5	Modul SYNC
F38	5	Motor ventilator; Releu claxon; Releu ștergătoare parbriz față.
F39	7,5	Acces la distanță fără cheie; Baterie bord; Geamuri electrice; Încălzire spate, ventilație și climatizare.
F40	40	Motor ventilator față
F41	40	Motor ventilator spate
F42	30	Geam spate încălzit
F43	30	Priză remorcă
F44	60	Puncte de alimentare auxiliare
F45	–	Neutilizat
F46	30	Geamuri electrice
F47	20	Priză brichetă
F48	20	Puncte de alimentare auxiliare spate
F49	20	Puncte de alimentare auxiliare față
F50	60	Releu aprindere 1
F51	60	Releu aprindere 2
F52	40	Element încălzit geam față partea stângă.
F53	40	Element încălzit geam față partea dreaptă.

Releu	Descriere
R1	Încălzitor auxiliar pe combustibil.
R2	Puncte de alimentare auxiliare
R3	Neutilizat
R4	Aprindere 2
R5	Geamuri electrice
R6	Aprindere 1
R7	Claxon
R8	Neutilizat
R9	Motor ventilator față
R10	Motor ventilator spate
R11	Geam spate încălzit; Oglinzi exterioare încălzite.
R12	Element încălzit al geamului față partea stângă.
R13	Element încălzit al geamului față partea dreaptă.

Cutia de siguranțe preliminară

Nr	Amp [A]	Descriere
F1	470	Cutia de siguranțe în compartiment motor; Demaror; Alternator.
F2	100	Panou siguranțe în habitaclu; Cutia de siguranțe a modulului controler caroserie.
F3	40	Modul control al sistemului de transmisie; Sistem antiblocare roți (ABS).
F4	200	Panou siguranțe în habitaclu
F5	100	Panou siguranțe în habitaclu
F6	80	Încălzitor habitaclu
F7	80	Geam față încălzit
F8	100	Cutie de conexiune motor
F9	100	Panou siguranțe în habitaclu
F10	60	Alimentare panou siguranțe în habitaclu.
F11	60	Alimentare panou siguranțe în habitaclu.
F12	60	Punct de alimentare suplimentar 1
F13	60	Punct de alimentare suplimentar 2
F14	60	Punct de alimentare suplimentar 3

Cutia de siguranțe a modulului controler caroserie

Nr	Amp [A]	Descriere
F1	15	Închidere centralizată 2
F2	15	Închidere centralizată 1
F3	15	Aprindere
F4	5	Modul control asistență parcare
F5	5	Modul senzor ploaie
F6	15	Pompă ștergător parbriz
F7	7,5	Oglinzi exterioare
F8	15	Faruri față proiectoare ceață
F9	10	Faruri de drum dreapta
F10	10	Faruri de drum stânga

F11	25	Faruri exterioare drepte; Faruri laterale stângi.
F12	20	Semnalizator baterie; Semnalizator acustic antifurt.
F13	15	Diagnosticare la bord; Program economisire baterie.
F14	25	Indicator semnalizatoare
F15	25	Faruri exterioare stângi; Bec dreapta; Bec central montat sus pentru frână.
F 16	20	Unitate audio; Unitate navigație.
F17	7,5	Set indicatori bord; Control încălzitor.
F18	10	Modul comutator faruri; Modul volan.
F19	5	Modul interfață control, display față
F20	5	Aprindere pasivă sistem antifurt
F21	5	Releu auxiliar

Ford Transit (2019-2020) – schema cutiei de siguranțe

Poziția cutiei de siguranțe

Compartiment pasageri

Există patru cutii de siguranțe:

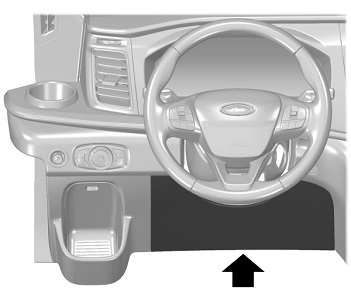

• Cutia de siguranțe partea șoferului se află în spatele panoului detașabil de sub volan;

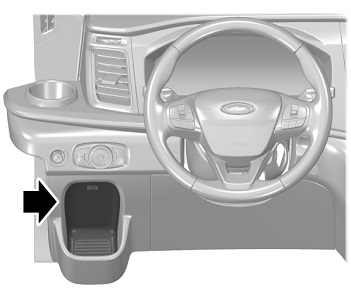

• Cutia de siguranțe partea pasagerului se află în spatele capacului din compartimentul torpedoului drept;
• Modul control caroserie se află în spatele capacului din compartimentul torpedoului stâng;
• Cutia de siguranțe preliminară se află sub scaunul șoferului.

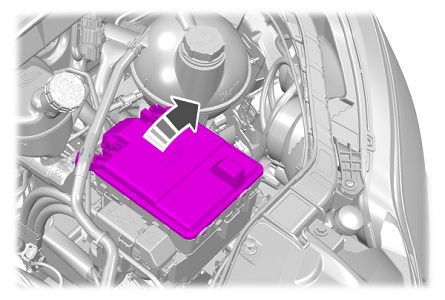

Compartiment motor

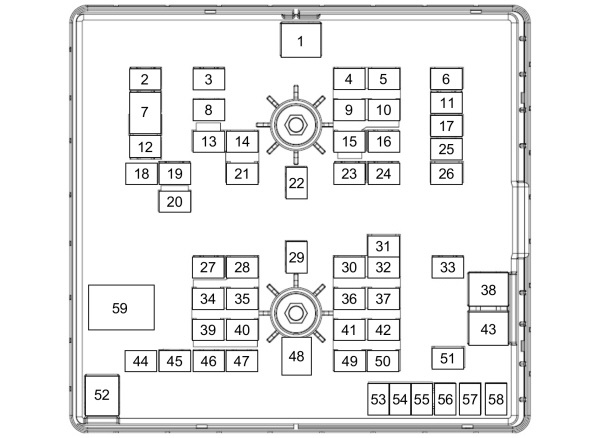

Schema cutiei de siguranțe

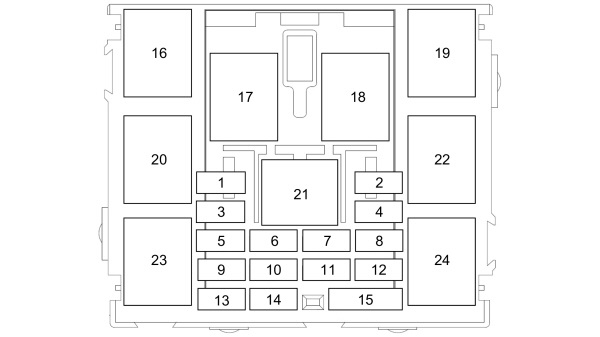

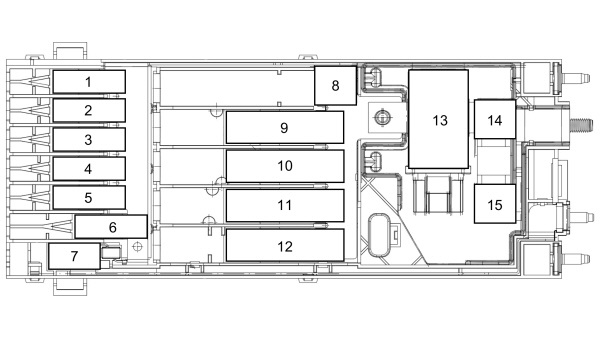

Cutia de siguranțe preliminară

Atribuirea siguranțelor în cutia de siguranțe preliminară

Nr	Amperaggi [A]	Descriere
1	125A	Modul control caroserie.
2	80A	Servodirecție electronică.
3	150A	Încălzitor cu coeficient de temperatură pozitiv.
4	–	Neutilizat.
5	–	Neutilizat.
6	150A	Cutia de siguranțe în compartiment pasageri.
7	60A	Camper
8	–	Neutilizat.
9	500A	Demaror; Alternator.
10	300A	Cutia de siguranțe în compartiment motor.
11	250A	Generatoare duble.
12	150A	Cutia de siguranțe în partea șoferului.
13	190A	Releu de descărcare a sarcinii.
14	175A	Punct de alimentare suplimentar 1.
15	60A	Punct de alimentare suplimentar 2.

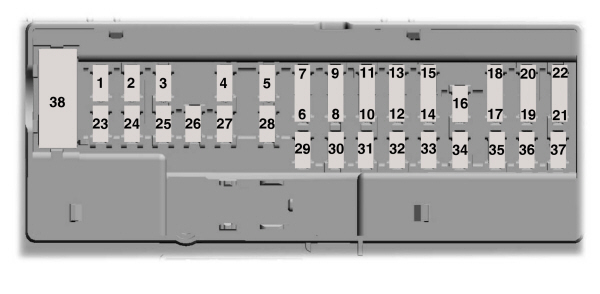

Cutia de siguranțe partea șoferului

Atribuirea siguranțelor în cutia de siguranțe partea șoferului

Nr	Amperaggi [A]	Descriere
Nr	Amperaggi [A]	Descriere
1	5A	Port USB.
2	–	Neutilizat.
3	5A	Port USB.
4	–	Neutilizat.
5	–	Neutilizat.
6	–	Neutilizat.
7	–	Neutilizat.
8	–	Neutilizat.
9	10 A	Oglinzi exterioare încălzite.
10	5A	Ventilator răcire.
11	–	Neutilizat.
12	–	Neutilizat.
13	–	Neutilizat.
14	–	Neutilizat.
15	–	Neutilizat.
16	5A	Senzor de ploaie.
17	–	Neutilizat.
18	–	Neutilizat.
19	–	Neutilizat.
20	–	Neutilizat.
21	20A	Geam spate încălzit.
22	20A	Geam spate încălzit.
23	20A	Punct de alimentare auxiliar.
24	20A	Punct de alimentare auxiliar.
25	–	Neutilizat.
26	25A	Motor ștergător față.
27	–	Neutilizat.
28	30A	Conexiuni modificate ale vehiculului.
29	20A	Încălzitor combustibil.
30	30A	Panouri acționate electric
31	–	Neutilizat.
32	–	Neutilizat.
33	–	Neutilizat.
34	–	Neutilizat.
35	–	Neutilizat.
36	–	Neutilizat.
37	–	Neutilizat.
38	–	Neutilizat.
39	–	Neutilizat.
40	–	Neutilizat.
41	25A	Releu de descărcare a sarcinii.
42	40A	Releu demaror.

Nr	Amperaggi [A]	Descriere
43	40A	Releu al furnizorului.
44	40A	Releu al demarorului.
45	10 A	Modul interfață al furnizorului.
46	–	Neutilizat.
47	–	Neutilizat.
48	5A	Conexiuni modificate ale vehiculului.
49	10 A	Comutator pedala frână.
50	30A	Scaun pasager reglabile electric.
51	40A	Conexiuni modificate ale vehiculului.
52	30A	Scaun șofer cu suport.
53	60A	Baterie
54	60A	Invertor de putere.
55	50A	Modul control caroserie.
56	10 A	Conexiuni modificate ale vehiculului.
57	–	Neutilizat.
58	10 A	Conector interfață caroserie camper; Interfață furnizor; A doua cutie de conexiuni.
59	10 A	Climatizare spate; Cameră cu vedere față; Cameră spate; Modul adaptiv al cruise control; Sistem informații unghi mort.
60	10 A	Modul control frână remorcă.
61	–	Neutilizat.
62	15A	Modul îmbunătățit al sistemului releu de deblocare.
63	20A	Punct de alimentare auxiliar.
64	40A	Conexiuni modificate ale vehiculului.
65	–	Neutilizat.
66	10 A	Sistem îmbunătățit de releu de deblocare; Camper;; Releu descărcare sarcină.
67	–	Neutilizat.
68	5A	Modul remorcă.
69	5A	Modul direcție.
70	–	Neutilizat.
71	10 A	Scaun pasager încălzit.
72	10 A	Scaun șofer încălzit.
73	20A	Modul adaptiv iluminare față; Nivelare faruri.
74	–	Neutilizat.
75	20A	Cutia de siguranțe în compartiment motor.
76	10 A	Comutator control uși glisante electrice.
77	5A	Comutator faruri.
78	7,5A	Conexiuni modificate ale vehiculului.
79	5A	Releu cutie de siguranțe partea șoferului.
80	–	Neutilizat.
81	40A	Modul remorcă.
82	30A	Uși glisante cu acționare electrică.
83	30A	Modul control frână remorcă.
84	50A	Modul control caroserie.
85	30A	Uși glisante cu acționare electrică.
86	50A	Modul control caroserie.

Cutia de siguranțe partea pasagerului

Atribuirea siguranțelor în cutia de siguranțe partea pasagerului

Nr	Amperaj [A]	Descriere
Nr	Amperaj [A]	Descriere
1	–	Releu 2.
2	–	Releu 3.
3	–	Releu 1.
4	–	Releu 4.
5	–	Releu 5.
6	–	Neutilizat.
7	–	Neutilizat.
8	–	Releu 7.
9	–	Releu 8.
10	–	Neutilizat.
11	–	Neutilizat.

Nr	Amperaj [A]	Descriere
12	–	Releu 9.
13	–	Releu 6.
14	5A	Aprindere.
15	5A	Alimentator.
16	–	Contact auxiliar 3 releu.
17	–	Contact auxiliar 3 releu.
18	–	Contact auxiliar 3 releu.
19	–	Contact auxiliar 4 releu.
20	–	Contact auxiliar 5 releu.
21	–	Releu auxiliar al cutiei de siguranțe.
22	–	Contact auxiliar 7 releu.
23	–	Contact auxiliar 8 releu.
24	–	Contact auxiliar 9 releu.

Modul control caroserie

Atribuirea siguranțelor în modul control caroserie

Nr	Amperaj [A]	Descriere
Nr	Amperaj [A]	Descriere
1	–	Neutilizat.
2	10 A	Invertor de putere.
3	7,5A	Comutator geam electric; Oglinzi exterioare acționate electric.
4	20A	Neutilizat.
5	–	Neutilizat.
6	10 A	Neutilizat.
7	10 A	Neutilizat.
8	5A	Semnalizator acustic antifurt.
9	5A	Senzor de intruziune; Climatizare spate.
10	–	Neutilizat.
11	–	Neutilizat.
12	7,5A	Control climat.
13	7,5A	Conector bus date; Coloana volan; Bord.
14	15A	Modul control energie baterie – MHEV.
15	15A	Modul SYNC 3.
16	–	Neutilizat.
17	7,5A	Neutilizat.
18	7,5A	Neutilizat.

Nr	Amperi [A]	Descriere
19	5A	Nu este utilizat.
20	5A	Aprindere.
21	5A	Control încălzitor cu coeficient de temperatură pozitiv.
22	5A	Modul control avertizare pietoni.
23	30A	Nu este utilizat.
24	30A	Nu este utilizat.
25	20A	Nu este utilizat.
26	30A	Nu este utilizat.
27	30A	Nu este utilizat.
28	30A	Nu este utilizat.
29	15A	Nu este utilizat.
30	5A	Nu este utilizat.
31	10 A	Conector bus date; Receptor telecomandă cheie.
32	20A	Radio; Modul telematic.
33	–	Nu este utilizat.
34	30A	Centru mesaje; Încălzitor cu coeficient de temperatură pozitiv; Invertor curent continuu și alternativ; Cameră sistem menținere bandă; Asistență parcare; Coloana volan.
35	5A	Nu este utilizat.
36	15A	Asistență parcare; Cameră sistem menținere bandă; Modul control coloana volan.
37	20A	Nu este utilizat.
38	30A	Geamuri acționate electric.

Cutia de siguranțe a compartimentului motor

Atribuirea siguranțelor în compartimentul motor

Nr	Amperaggi [A]	Descriere
Nr	Amperaggi [A]	Descriere
1	50A	Ștergător/Ștergătoare parbriz.
2	40A	Tracțiune integrală.
3	40A	Element încălzit al geamului față partea dreaptă.
4	30A	Lumini de poziție.
5	10 A	Lumină de marsarier.
6	–	Neutilizat.
7	40A	Motor ventilator față.
8	40A	Element încălzit al geamului față partea stângă.
9	15A	Închidere uși spate.
10	–	Neutilizat.
11	40A	Punct de alimentare auxiliar; Port USB.
12	20A	Claxon
13	10 A	Sistem de reducere selectivă catalitică.
14	15A	Putere vehicul 5.
15	–	Neutilizat.
16	–	Neutilizat.
17	10 A	Faruri de drum partea dreaptă.
18	40A	Dezghețător geam spate.
19	20A	Proiectoare de ceață față.
20	10 A	Oglinzi rabatabile electric.
21	15A	Putere vehicul 4.
22	40A	Motor ventilator spate.
23	20A	Pompă combustibil.
24	40A	Releu Run / Start.
25	40A	Puncte de alimentare auxiliare.
26	10 A	Faruri cu descărcare de înaltă intensitate partea stângă.
27	–	Neutilizat.
28	20A	Putere vehicul 1.
29	40A	Încălzitor filtru combustibil.

Nr	Amperaggi [A]	Descriere
30	15A	Pompă lichid răcire.
31	5A	Sistem antiblocare roți (ABS).
32	15A	Modul control transmisie.
33	30A	Demaror.
34	15A	Sistem reducere selectivă catalitică.
35	15A	Putere vehicul 2.
36	5A	Supapă bypass lichid răcire motor.
37	5A	Bujii aprindere. Modul control sistem propulsor.
38	60A	Ventilator răcire.
39	15A	Sistem reducere selectivă catalitică.
40	10 A	Putere vehicul 3.
41	10 A	Bujie aprindere controler.
42	15A	Unitate control transmisie.
43	60A	Pompă sistem antiblocare.
44	25A	Ventilator răcire.
45	30A	Presă turnare remorcă.
46	40A	Bujii aprindere.
47	40A	Bujii aprindere.
48	50A	Ventilator răcire.
49	15A	Senzor oxizi azot.
50	5A	Încălzitor ventilat baie ulei.
51	10 A	Ambreiaj climatizare.
52	50A	Ventilator răcire.
53	–	Neutilizat.
54	20A	Alarmă urgență.
55	25A	Pompă ulei cutie.
56	20A	Încălzitor auxiliar combustibil.
57	25A	Sistem antiblocare cu control electronic stabilitate.
58	30A	Presă turnare remorcă.
59	–	Releu ventilator răcire.

Ford Transit – schema cutiei de siguranțe

Anul producției: 2021, 2022.

Siguranțe brichetă (prize de alimentare) în Ford Transit sunt siguranțe 11 în cutia de siguranțe din compartiment motor.

Pozițiile cutiilor de siguranțe

Cutie de siguranțe în compartiment motor

Modul control al sistemelor caroseriei

Cutie de siguranțe în habitaclul părții șoferului

Cutie de siguranțe în habitaclul părții pasagerului

Cutie de siguranțe suplimentară de curent mare

Cutia de siguranțe se află sub scaunul șoferului.

2021

Vehicule produse între 19.10.2020 și 18.04.2021

Cutie de siguranțe în compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	50 A	Ștergător/Ștergătoare parbriz.
2	40 A	Tracțiune integrală.
3	40 A	Element încălzitor parbriz partea dreaptă.
4	15 A	Pompă spălător parbriz spate.
5	–	Neutilizat.
6	–	Neutilizat.
7	40 A	Motor ventilator față.
8	40 A	Element încălzitor parbriz partea stângă.
9	15 A	Cârlig încuietoare ușă spate.
10	5 A	Modul control energie baterie — MHEV.
11	40 A	Prize alimentare suplimentare. Port USB.
12	20 A	Claxon.
13	20 A	Sistem reducere selectivă catalitică.
14	10 A	Modul control energie baterie – modul control grup propulsor.
15	–	Neutilizat.
16	–	Neutilizat.
17	10 A	Faruri xenon dreapta.
18	40 A	Dezgheț lunetă spate.
19	20 A	Neutilizat (de rezervă).
20	10 A	Oglinzi rabatabile electric.
21	15 A	Alimentare vehicul 4.
22	40 A	Motor ventilator spate.
23	20 A	Pompă combustibil.
24	40 A	Neutilizat (de rezervă).
25	40 A	Prize alimentare suplimentare.
26	10 A	Faruri xenon stânga.
27	40 A	Sistem reducere selectivă catalitică.
28	20 A	Alimentare vehicul 1.
29	40 A	Încălzitor filtru combustibil.

Număr	Amperi [A]	Descriere
30	7,5 A	Pompă lichid răcire.
31	5 A	Sistem antiblocare roți (ABS) în timpul frânării.
32	15 A	Modul control cutie.
33	30 A	Demaror.
34	15 A	Sistem reducere selectivă catalitică.
35	15 A	Alimentare vehicul 2.
36	5 A	Alternator integrat cu curea demaror — MHEV.
37	5 A	Bujii aprindere. Modul control grup propulsor.
38	60 A	Modul control bujii aprindere.
39	15 A	Sistem reducere selectivă catalitică.
40	10 A	Alimentare vehicul 3.
41	10 A	Controler bujii aprindere.
42	15 A	Modul control cutie.
43	60 A	Pompă sistem antiblocare roți (ABS) în timpul frânării.
44	25 A	Ventilator
45	30 A	Prize remorcă.
46	–	Neutilizat.
47	–	Neutilizat.
48	50 A	Ventilator
49	15 A	Senzor oxizi azot.
50	5 A	Încălzitor sistem ventilație închisă carter.
51	10 A	Ambreiaj climatizare.
52	50 A	Ventilator
53	5 A	Tensionator activ — MHEV.
54	20 A	Semnal acustic avertizare marșarier.
55	25 A	Pompă ulei cutie.
56	20 A	Încălzitor auxiliar combustibil.
57	25 A	Sistem antiblocare roți (ABS) în timpul frânării cu sistem electronic stabilizare traseu.
58	30 A	Prize remorcă.
59	–	Releu ventilator răcire.

Bloc siguranțe în habitaclul partea șoferului

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	5 A	Port USB.
2	–	Neutilizat.
3	5 A	Port USB.
4	–	Neutilizat.
5	–	Neutilizat.
6	–	Neutilizat.
7	–	Neutilizat.
8	–	Neutilizat.
9	10 A	Oglinzi exterioare încălzite.
10	–	Neutilizat.
11	–	Neutilizat.
12	–	Neutilizat.
13	–	Neutilizat.
14	–	Neutilizat.
15	–	Neutilizat.
16	5 A	Senzor ploaie.
17	–	Neutilizat.
18	20 A	Motor ștergător lunetă spate.
19	–	Neutilizat.
20	–	Neutilizat.
21	20 A	Încălzire lunetă spate.
22	20 A	Încălzire lunetă spate.
23	20 A	Prize de alimentare suplimentare.
24	20 A	Prize de alimentare suplimentare.
25	–	Neutilizat.
26	25 A	Motor ștergător parbriz față.
27	–	Neutilizat.
28	–	Neutilizat.
29	–	Neutilizat.
30	30 A	Trepte electrice.
31	–	Neutilizat.
32	–	Neutilizat.
33	–	Neutilizat.
34	–	Neutilizat.
35	5 A	Modul de remorcare remorcă.
36	–	Neutilizat.
37	–	Neutilizat.
38	–	Neutilizat.
39	–	Neutilizat.
40	–	Neutilizat.
41	–	Neutilizat.
42	40 A	Releu demaror.

Număr	Ampere [A]	Descriere
43	–	Releu pentru accesorii neoriginale.
44	40 A	Releu demaror.
45	10 A	Modul interfață pentru accesorii neoriginale.
46	15 A	Modul de remorcare remorcă.
47	5 A	Încălzitor alimentat cu combustibil.
48	–	Neutilizat.
49	10 A	Comutator pedala frână.
50	–	Neutilizat.
51	–	Neutilizat.
52	30 A	Scaun șofer reglabil electric.
53	60 A	Baterie.
54	60 A	Invertor.
55	50 A	Modul control sisteme caroserie.
56	–	Neutilizat.
57	–	Neutilizat.
58	10 A	Interfață caroserie vehicul camper; Interfață pentru modificatori vehicule; Bloc siguranțe suplimentar.
59	10 A	Sistem climatizare spate; Cameră față; Cameră spate; Modul control pilot automat adaptiv; Sistem monitorizare unghi mort.
60	10 A	Modul control dozare reductoare.
61	7,5 A	Tahograf.
62	15 A	Modul sistem releu deconectare extinsă.
63	20 A	Prize de alimentare suplimentare.
64	–	Neutilizat.
65	–	Neutilizat.
66	10 A	Sistem releu deconectare extinsă; Vehicul camper; Releu reducere sarcină.
67	–	Neutilizat.
68	–	Neutilizat.
69	5 A	Modul volan.
70	–	Neutilizat.
71	10 A	Scaune încălzite.
72	10 A	Scaune încălzite.
73	20 A	Modul faruri adaptive; Reglare poziție faruri.
74	–	Neutilizat.
75	20 A	Bloc siguranțe în compartiment motor.
76	10 A	Comutator control uși culisante electrice.
77	5 A	Comutator faruri.
78	10 A	Comutator blocare uși culisante electrice.
79	–	Neutilizat.
80	5 A	Releu demaror.
81	40 A	Modul de remorcare remorcă.
82	30 A	Uși culisante electrice.
83	–	Neutilizat.
84	50 A	Modul control sisteme caroserie.
85	30 A	Uși culisante electrice.

Modul control al sistemelor caroseriei

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	–	Neutilizat.
2	10 A	Invertor.
3	7,5 A	Comutator geam electric; Oglinzi exterioare electrice.
4	20 A	Neutilizat.
5	–	Neutilizat.
6	10 A	Neutilizat.
7	10 A	Neutilizat.
8	5 A	Sirenă sistem alarmă.
9	5 A	Senzor de intruziune; Climatizare spate vehicul.
10	–	Neutilizat.
11	–	Neutilizat.
12	7,5 A	Sistem încălzire, ventilație și climatizare.
13	7,5 A	Conector diagnostic; Coloana volan; Set indicatori.
14	15 A	Modul control energie baterie — MHEV.
15	15 A	Modul SYNC 3.
16	–	Neutilizat.
17	7,5 A	Tahograf.
18	7,5 A	Neutilizat.

Număr	Amperi [A]	Descriere
19	5 A	Sirena alarmei alimentată cu baterie.
20	5 A	Comutator aprindere.
21	5 A	Control încălzitor cu coeficient de temperatură pozitiv.
22	5 A	Modul control sistem avertizare pietoni.
23	30 A	Gol.
24	30 A	Gol.
25	20 A	Gol.
26	30 A	Gol.
27	30 A	Gol.
28	30 A	Gol.
29	15 A	Gol.
30	5 A	Gol.
31	10 A	Conector diagnostic; Receptor cheie cu telecomandă.
32	20 A	Radio; Modul telematic.
33	–	Gol.
34	30 A	Tahigraf; Centru comunicații; Încălzitor cu coeficient de temperatură pozitiv; Convertor curent continuu în curent alternativ; Cameră sistem menținere bandă; Sistem asistență parcare; Coloana volan.
35	5 A	Gol.
36	15 A	Sistem asistență parcare; Cameră sistem menținere bandă; Modul control coloana volan.
37	20 A	Gol.
38	30 A	Geamuri electrice.

Bloc siguranțe în habitaclul pasagerilor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	40 A	Comutator suplimentar 1.
2	40 A	Comutator suplimentar 2.
3	20 A	Comutator lampă semnalizare.
4	20 A	Aprindere.
5	10 A	Semnalizatoare.
6	5 A	Diodă LED comutator suplimentar 2.
7	–	Neutilizat.
8	10 A	Iluminare interioară.
9	15 A	Conexiune bidirecțională radio.
10	5 A	Aprindere.
11	10 A	Aprindere.

Număr	Amperi [A]	Descriere
12	20 A	Ecran tactil.
13	5 A	Releu mod alimentare.
14	5 A	Aprindere.
15	5 A	Alimentare.
16	–	Releu lampă semnalizare.
17	–	Releu întrerupător suplimentar 1.
18	–	Releu întrerupător suplimentar 2.
19	–	Releu aprindere.
20	–	Releu semnalizator stânga.
21	–	Releu mod alimentare.
22	–	Releu lumini exterioare.
23	–	Releu semnalizator dreapta.
24	–	Neutilizat.

Bloc siguranțe suplimentar de curent mare

Număr	Amperi [A]	Descriere
1	125 A	Modul control al sistemelor controler caroserie.
2	80 A	Sistem asistență electronică la condus.
3	150 A	Încălzitor suplimentar.
4	–	Neutilizat.
5	–	Neutilizat.
6	150 A	Bloc siguranțe în habitaclul pasagerilor.
7	60 A	Vehicul camper.
8	–	Baterie.
9	470 A	Demaror; Alternator.
10	300 A	Bloc siguranțe în compartiment motor.
11	250 A	Convertor curent continuu în curent alternativ — MHEV.
12	150 A	Bloc siguranțe în habitaclul șoferului.
13	–	Releu de reducere a sarcinii.
14	180 A	Prize de alimentare suplimentare 1.
15	60 A	Prize de alimentare suplimentare 2.

2022

Vehicule produse din 19.04.2021 Vehicule produse până la 16.01.2022.

Bloc siguranțe în compartiment motor

Număr	Ampere [A]	Descriere
1	50 A	Ștergător parbriz.
2	20 A	Tracțiune integrală.
3	40 A	Element încălzitor parbriz partea dreaptă.
4	15 A	Pompă spălător parbriz spate.
5	–
