Fiat Croma (2007-2011) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Croma (2007-2011), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Croma (2007-2009) – schema bloc siguranțe
Anul producției: 2007, 2008, 2009.
Siguranță brichetă (priză de alimentare) în Fiat Croma (2007-2009) este siguranța F52 în bloc siguranțe pe bord.
Bloc siguranțe pe bord
| Descriere | Nr | Amperaj [A] |
| Faruri de întâlnire dreapta | F12 | 15 |
| Far de întâlnire stânga;
Reglarea farurilor principale. |
F13 | 15 |
| Bobine releu compartiment motor și computer bord/caroserie. | F31 | 7,5 |
| +30 Controlere ușă partea șoferului și pasagerului | F32 | 15 |
| + 15 alimentare pentru portbagaj –
punct de ramificație a geamului spate stânga. |
F33 | 20 |
| + 15 alimentare pentru portbagaj –
ramificație a geamului spate dreapta. |
F34 | 20 |
| +15 Lumini de mers înapoi;
Senzor AQS; Senzor apă în filtru motorină; Decimetru; Încălzitor suplimentar. |
F35 | 7,5 |
| +30 Setare preliminară pentru unitatea
de control a remorcii. |
F36 | 20 |
| +15 A treia lumină de stop;
Bord; Controler far stânga și dreapta; Controlat prin cheie puterea controlerului far descărcare. |
F37 | 10 |
| Dezactivare pornire | F38 | 15 |
| +30 priză diagnostic EOBD;
Iluminare plafon; Programare telefon; Unitate control sirenă avertizare; Unitate control alarmă protecție volumetrică; Unitate control presiune pneuri; Unitate control kit handsfree. |
F39 | 10 |
| Geam spate încălzit | F40 | 30 |
| Dezgheț duză ștergător față, spate | F41 | 15 |
| Ștergător față;
Pompă ștergător față/spate. |
F42 | 7,5 |
| Ștergător, pompă ștergător față | F43 | 30 |
| Priză curent pe consola centrală | F44 | 20 |
| Trapă | F45 | 20 |
| Alimentare unitate control partea șoferului | F46 | 20 |
| Motor jaluzea trapă | F47 | 20 |
| Alimentare unitate control partea pasagerului | F48 | 20 |
| +15 Punct ramificație volan;
Connect; Unitate control senzor ploaie; Sistem climatizare; Încălzitor motorină; Unitate control protecție volumetrică, Unitate control pentru mișcarea și încălzirea scaunelor față stânga; Unitate control kit handsfree; Programare telefon; Regulator viteză; Dimmer bord; Jaluzea trapă. |
F49 | 7,5 |
| Sistem airbag | F50 | 7,5 |
| +15 Punct ramificație electrică
a sistemului de direcție; Unitate control presiune pneuri. |
F51 | 7,5 |
| Ștergător spate;
Bobine releu modul control portbagaj; Brichetă |
F52 | 15 |
| +30 bord | F53 | 7,5 |
Bloc siguranțe în compartiment motor
| Descriere | Nr | Amperaj [A] |
| +30 Unitate de control pe baterie bord 2 | F1 | 60 |
| +30 Ventilator climatizare | F2 | 40 |
| + 30 Punct de ramificație electrică a încuietorii volanului. | F3 | 20 |
| + 30 Punct de ramificație frână (pompă) | F4 | 40 |
| + 30 Punct de ramificație frână (electrovalvă) | F5 | 40 |
| +30 Viteză joasă ventilator răcire motor
(2,2 – Multijet) |
F6 | 40 |
| + 30 Viteză joasă ventilator răcire motor
(Multijet cu) |
F6 | 50 |
| +30 Viteză mare ventilator răcire motor
(2.2 – Multijet) |
F7 | 40 |
| + 30 Viteză mare ventilator răcire motor
(Multijet cu) |
F7 | 50 |
| +30 Ventilator climatizare manuală
(exclus Multijet at) |
F8 | 40 |
| Spălător faruri | F9 | 20 |
| Claxon | F10 | 15 |
| Diverse funcții suplimentare | F11 | 15 |
| Far de drum dreapta | F14 | 10 |
| Far de drum stânga | F15 | 10 |
| Sistem Ei | F16 | 7,5 |
| Ei servicii de bază | F17 | 10 |
| +30 Controler motor;
Controler cutie automată și levier cutie. |
F18 | 7,5 |
| Compresor | F19 | 7,5 |
| Filtru motorină | F20 | 30 |
| Alimentare pompă combustibil | F21 | 15 |
| Servicii de bază Ei (benzină) | F22 | 15 |
| Servicii de bază Ei (Multijet) | F22 | 15 |
| +30 Sistem audio;
Unitate suplimentară de control încălzitor. |
F23 | 20 |
| + 15 Controler cutie automată;
Levier cutie. |
F24 | 15 |
| Proiectoare de ceață față | F30 | 15 |
Bloc siguranțe în portbagaj
| Descriere | Nr | Amperi [A] |
| +30 Amplificator sistem audio extern | F54 | 25 |
| Gol | F55 | – |
| +30 Control scaun față stânga. | F56 | 25 |
| Încălzire scaun șofer | F57 | 7,5 |
| Gol | F58 | – |
| Gol | F59 | – |
| +30 Control scaun față dreapta. | F60 | 25 |
| Gol | F61 | – |
| Gol | F62 | – |
| Gol | F63 | – |
| Gol | F64 | – |
| Gol | F65 | – |
| Gol | F66 | – |
| Încălzire scaun partea pasagerului | F67 | 7,5 |
| Gol | F68 | – |
| Gol | F69 | – |
| Gol | F77 | – |
| Gol | F78 | – |
| Gol | F79 | – |
| Gol | F80 | – |
Bloc siguranțe lângă baterie
| Descriere | Nr | Amperaj [A] |
| Bloc siguranțe în compartiment motor | F70 | 150 |
| Unitate de control pe bord 1 | F71 | 70 |
| + 30 Controler bujii (Multijet) | F72 | 60 |
| + 30 Punct de ramificație electrică servodirecție
(exclus motorină 2,2) |
F73 | 80 |
| + 30 Punct de ramificație electrică servodirecție versiune motorină 2.2
(set de conexiune pe peretele bateriei) |
fa | 80 |
Fiat Croma (2009-2011) – schema cutiei de siguranțe
Anul producției: 2009, 2010, 2011.
Siguranță brichetă (priză de alimentare) în Fiat Croma (2009-2011) este siguranța F44 în cutia de siguranțe de pe bord.

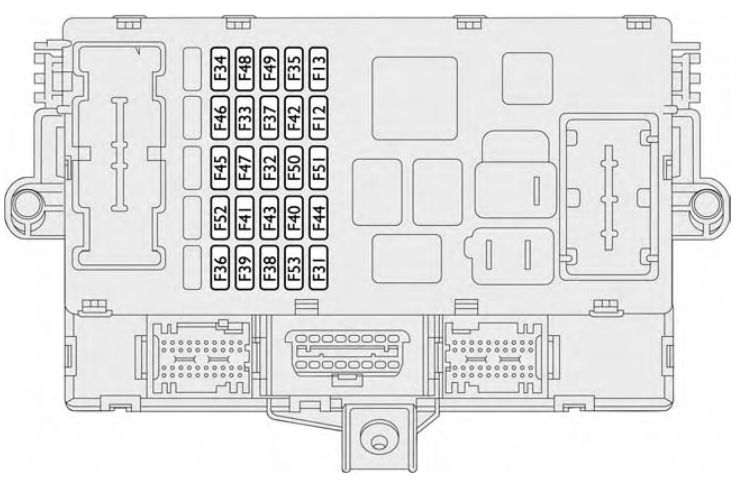

Cutia de siguranțe pe bord
| Descriere | Nr | Amperaj [A] |
| Faruri de întâlnire dreapta | F12 | 15 |
| Faruri de întâlnire stânga – corector stabilitate lumină | F13 | 15 |
| +15 exclus în timpul aprinderii bobinelor releelor modul control pe bord/ compartiment motor și computer de bord. | F31 | 7,5 |
| +30 noduri uși față partea șoferului și partea pasagerului (închidere uși), Cititor TEG. | F32 | 15 |
| Alimentare nod portbagaj (geam electric spate stânga). | F33 | 20 |
| Alimentare nod portbagaj (geam spate dreapta). | F34 | 20 |
| +15 lumini marșarier; Modul control încălzitor suplimentar; Debitmetru; Senzor prezență apă în motorină; Comutator NC pe pedala frână. | F35 | 7,5 |
| +30 nod portbagaj (închideri uși spate) | F36 | 20 |
| +15 bord; Modul control faruri cu gaz; Comutator pe pedala frână; Lumină stop suplimentară. | F37 | 10 |
| Acționator deschidere portbagaj | F38 | 15 |
| +30 priză diagnostic EOBD iluminare centrală față plafon; Iluminare plafon spate lateral; Sirenă și modul control senzor volumetric sistem antifurt; Modul control presiune pneuri; Modul control climatizare; Modul control Bluetooth. | F39 | 10 |
| Geam spate încălzit | F40 | 30 |
| Dezgheț duze ștergător parbriz față și spate. | F41 | 15 |
| +15 Unitate control Sistem antiblocare roți (ABS)/ESP; Nod direcție electrohidraulic; Senzor înclinare; Senzor unghi de direcție. | F42 | 7,5 / 15 (*) |
| +15 exclus în timpul aprinderii pentru modul comutator electronic coloana (ștergător parbriz față, pompă ștergător parbriz față/spate). | F43 | 30 |
| +15 exclus în timpul aprinderii brichetă; Ieșire curent în tunel. | F44 | 20 |
| Alimentare unitate control motor trapă. | F45 | 20 |
| Alimentare unitate control motor parasolar. | F46 | 20 |
| Alimentare nod ușă față partea șoferului (ridicător geam față partea șoferului). | F47 | 20 |
| Alimentare nod ușă față partea pasagerului (ridicător geam față partea pasagerului). | F48 | 20 |
| +15 unitate control cu senzor volumetric pentru protecție antifurt; Iluminare bord cu afișaj de urgență și trapă panoramică pe panoul plafonului, consolă scaune față șofer și pasager; Iluminare bord, tunel partea șoferului; Setări player DVD; Oglindă electrocrómatică; Climatizare. | F49 | 7,5 |
| +15 unitate control sistem airbag | F50 | 7,5 |
| +15 Connect; Unitate control Bluetooth; Setare radio piață; Unitate control presiune pneuri; Cruise control; Unitate control senzor ploaie/soare; Unitate control senzor parcare; Senzor AQS. | F51 | 7,5 |
| +15 exclus în timpul aprinderii modul electronic comutator coloana (ștergător parbriz spate), Bobină releu pe unitate control cameră portbagaj. | F52 | 15 |
| +30 bord | F53 | 7,5 |

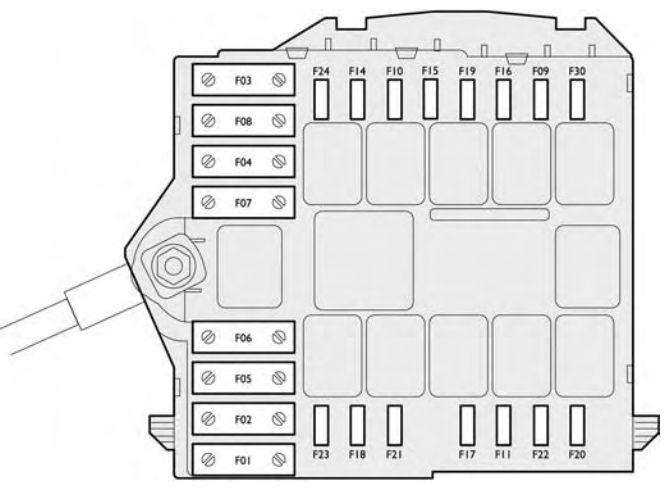

Cutia de siguranțe în compartiment motor
| Descriere | Nr | Amperaj [A] |
| Proiectoare de ceață stânga; Lumină de semnalizare. | F9 | 7,5 |
| Semnalizatoare acustice | F10 | 15 |
| Alimentare sistem control motor | F11 | 15 |
| Faruri de drum dreapta | F14 | 7,5 |
| Faruri de drum stânga | F15 | 7,5 |
| +15 modul motor | F16 | 7,5 |
| Alimentare sistem control motor | F17 | 10 |
| +30 unitate control motor | F18 | 7,5 |
| Compresor climatizare | F19 | 7,5 |
| Pompă spălător faruri | F20 | 20 |
| Pompă combustibil | F21 | 15 |
| Alimentare sistem control motor | F22 | 20 |
| +30 radio/Connect, Unitate control încălzitor suplimentar. | F23 | 20 |
| +15 modul cutie automată, Comutator cutie automată. | F24 | 15 |
| Proiectoare de ceață dreapta; Lumină de semnalizare. | F30 | 7,5 |

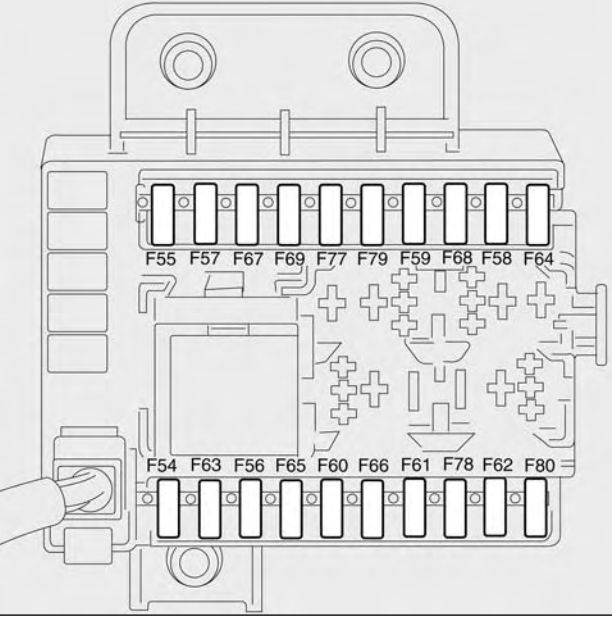

Cutia de siguranțe în portbagaj
| Descriere | Nr | Amperaj [A] |
| +30 Amplificator audio Hi-Fi | F54 | 25 |
| Gol | F55 | – |
| +30 unitate control reglare scaun față șofer | F56 | 25 |
| +15 exclus în timpul aprinderii pentru încălzire scaun față șofer. | F57 | 7,5 |
| Gol | F58 | – |
| Gol | F59 | – |
| +30 unitate control reglare scaun față partea pasagerului. | F60 | 25 |
| Gol | F61 | – |
| Gol | F62 | – |
| Gol | F63 | – |
| Gol | F64 | – |
| Gol | F65 | – |
| Gol | F66 | – |
| +15 exclus în timpul aprinderii pentru încălzirea scaunului față partea șoferului. | F67 | 7,5 |
| Gol | F68 | – |
| Gol | F69 | – |
| Gol | F77 | – |
| Gol | F78 | – |
| Gol | F79 | – |
| Gol | F80 | – |
