Opel Cascada (2013-2019) – cutia de siguranțe
Opel Cascada (2013-2019) – schema cutiei de siguranțe
Anul producției: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Siguranțe brichetă (priză de alimentare) în Opel / Vauxhall Cascada sunt siguranțele # 6 (priză de alimentare, brichetă), # 7 (priză de alimentare) și # 26 (priză de alimentare în portbagaj) în bloc siguranțe al bordului.
Schema cutiei de siguranțe în compartiment motor
Poziția cutiei de siguranțe
Blocul siguranțe se află în partea față stânga a compartimentului motor.
Îndepărtați capacul și ridicați-l până se oprește. Îndepărtați capacul vertical în sus.

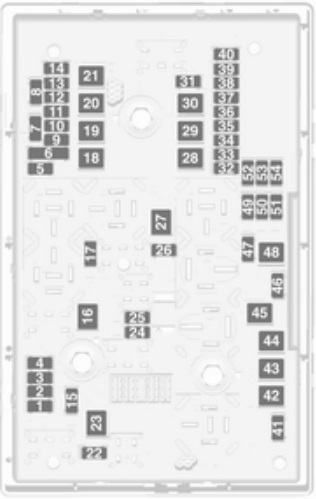

Schema cutiei de siguranțe
Atribuirea siguranțelor în compartiment motor
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | Modul control motor |
| 2 | Senzor lambda |
| 3 | Injecție combustibil, sistem aprindere |
| 4 | Injecție combustibil, sistem aprindere |
| 5 | – |
| 6 | Încălzire oglindă |
| 7 | Control ventilator |
| 8 | Senzor lambda;
Răcire motor. |
| 9 | Senzor lunetă spate |
| 10 | Senzor baterie vehicul |
| 11 | Deblocare portbagaj |
| 12 | Faruri adaptive;
Control automat lumină. |
| 13 | Supape ABS |
| 14 | – |
| 15 | Modul control motor |
| 16 | Demaror |
| 17 | Modul control cutie |
| 18 | Lunetă spate încălzită |
| 19 | Geamuri față electrice |
| 20 | Geamuri spate electrice |
| 21 | Centru electric spate |
| 22 | Far Faruri de întâlnire stânga (halogen) |
| 23 | Sistem spălare faruri |
| 24 | Far Faruri de întâlnire dreapta (xenon) |
| 25 | Far Faruri de întâlnire stânga (xenon) |
| 26 | Proiectoare de ceață față |
| Nr | Descriere |
|---|---|
| 27 | Încălzirea motorinei |
| 28 | Sistem Start & Stop |
| 29 | Frână electrică de parcare |
| 30 | Pompa ABS |
| 31 | – |
| 32 | Airbag |
| 33 | Faruri adaptive;
Control automat al luminii. |
| 34 | Recircularea gazelor de eșapament |
| 35 | Geamuri electrice;
Senzor ploaie; Oglindă exterioară. |
| 36 | Climatizare |
| 37 | – |
| 38 | Pompa de vid |
| 39 | Modul control sistem alimentare |
| 40 | Spălător lunetă față |
| 41 | Far de întâlnire drept (halogen) |
| 42 | Ventilator radiator |
| 43 | Ștergător parbriz |
| 44 | – |
| 45 | Ventilator radiator |
| 46 | – |
| 47 | Claxon |
| 48 | Ventilator radiator |
| 49 | Pompă combustibil |
| 50 | Nivelare faruri;
Faruri adaptive. |
| 51 | – |
| 52 | Încălzitor auxiliar, motor diesel |
| 53 | Modul control cutie;
Modul control motor. |
| 54 | Pompa de vid;
Bord; Sistem încălzire; Climatizare. |
Poziția siguranței
La vehiculele cu volan pe partea stângă se află în spatele compartimentului port-objete de pe bord.
Deschideți compartimentul și împingeți-l spre stânga pentru a-l debloca. Coborâți compartimentul și îndepărtați-l.
La vehiculele cu volan pe partea dreaptă blocul siguranțe se află în spatele capacului din compartimentul port-objete.
Deschideți compartimentul port-objete, deschideți capacul și pliați-l.
Schema siguranței
Brichetă Lumină de stop, lumini spate, Lumini interioare Blocul siguranțe se află în partea stângă a spațiului de încărcare, în spatele capacului. Alocarea siguranțelor în spațiul de încărcare bară alimentare dreapta. Monitorizare presiune pneuri și cameră marșarier. Lumini spate. Cameră marșarier; Modul control cu trapă moale. bară alimentare stânga.
Nr
Descriere
Nr
Descriere
1
Display
2
Modul control caroserie, lumini exterioare
3
Modul control caroserie, lumini exterioare
4
Sistem Infotainment
5
Sistem Infotainment, instrument
6
Priză electrică, cu
7
Priză de alimentare
8
Modul control caroserie, far de întâlnire stânga
9
Modul control caroserie, far de întâlnire dreapta
10
Modul control caroserie, încuietori uși
11
Ventilator interior
12
Scaun partea șoferului cu suport
Nr
Descriere
13
Scaun pasager reglabile electric
14
Conector diagnostic
15
Sistem airbag
16
Releu capac portbagaj
17
Sistem climatizare
18
Diagnosticare service
19
Modul control caroserie,
20
–
21
Bord
22
Sistem aprindere
23
Modul control caroserie
24
Modul control caroserie
25
–
26
Accesoriu pentru priză alimentare în portbagaj

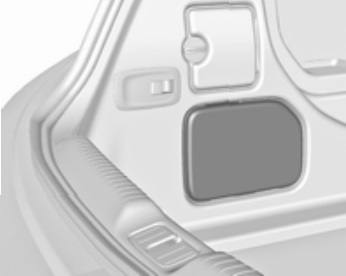

Poziția cutiei de siguranțe
Schema cutiei de siguranțe
Nr
Descriere
Nr
Descriere
1
Modul control trapă moale;
2
–
3
Asistent parcare
4
–
5
–
6
–
7
Scaun electric
8
Modul control trapă moale
9
Sistem reducere catalitică selectivă
10
Sistem reducere catalitică selectivă
11
Modul remorcă;
12
Modul control trapă moale;
13
–
14
Plieri electrice ale scaunelor spate
15
–
Nr
Descriere
16
Ventilație scaun spate;
17
–
18
–
19
Încălzire volan
20
–
21
Încălzire scaun
22
–
23
Modul control trapă moale,
24
Sistem reducere catalitică selectivă
25
–
26
Siguranță ocolire pentru mod non logistic
27
Deschidere pasivă vehicul
28
–
29
Modul hidraulic
30
–
31
–
32
Sistem Flex Ride
