Fiat Ulysse II (2002-2011) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Ulysse II (2002-2011), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Ulysse II (2002-2011) – schema siguranțelor
Anul producției: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Siguranță Brichetă (priză de alimentare) în Fiat Ulysse II (2002-2011) este siguranța 7 în bloc siguranțe pe bord.
Bloc siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Proiectoare de ceață spate |
| 2 | 15 | Geam spate încălzit |
| 4 | 15 | Alimentarea unității de control electronic principală |
| 5 | 10 | Lumină de stop stânga |
| 7 | 20 | Lumină punctuală;Brichetă;
Iluminarea compartimentului mănuși partea pasagerului; Oglindă retrovizoare automată. |
| 9 | 30 | Trapă față;Ștergător parbriz. |
| 10 | 20 | Priză diagnostic |
| 11 | 15 | Alarmă electronică;Sistem infotelematic Connect;
Sistem audio; Display multifuncțional; Elemente de control pe volan; Filtru de particule. |
| 12 | 10 | Lumini de poziție dreapta;Iluminarea plăcuței de înmatriculare;
Iluminarea sistemului de climatizare; Iluminarea plafonului (prima, a doua și a treia rând). |
| 14 | 30 | Sistem încuietori uși |
| 15 | 30 | Ștergător geam spate |
| 16 | 5 | Alimentarea sistem airbag;Alimentarea unității de control principală. |
| 17 | 15 | Lumină de stop dreapta;Al treilea far de stop;
Lumini de frână remorcă. |
| 18 | 10 | Priză diagnostică de alimentare;Comutator pedale frână și ambreiaj. |
| 20 | 10 | Alimentarea sistemului audio pentru unitatea de control electronică principală |
| 22 | 10 | Lumini laterale stânga;Lumină laterală remorcă. |
| 23 | 15 | Sirenă electronică de avertizare |
| 24 | 15 | Alimentarea senzorului de parcare pentru unitatea de control electronică principală |
| 26 | 40 | Geam spate încălzit |
Bloc siguranțe partea utilizatorului
În compartimentul de sub scaunul partea pasagerului, lângă bateria bord; pentru a accesa, îndepărtați capacul.
| Număr | Amperaj [A] | Descriere |
| 1 | 40 | Ușă culisantă electrică dreapta |
| 2 | 40 | Ușă culisantă electrică stânga |
| 3 | 30 | Amplificator Hi-Fi |
| 4 | – | Gol |
| 29 | – | Gol |
| 30 | – | Gol |
| 31 | – | Gol |
| 32 | 25 | Scaun partea șoferului cu reglaj electric |
| 33 | 25 | Scaun partea pasagerului cu reglaj electric |
| 34 | 20 | Trapă în al treilea rând |
| 35 | 20 | Trapă în al doilea rând |
| 36 | 10 | Scaun partea pasagerului încălzit |
| 37 | 10 | Scaun partea șoferului încălzit |
| 38 | 15 | Dispozitiv de siguranță electric pentru copii |
| 39 | 20 | Priză electrică 12V spate în al treilea rând |
| 40 | 20 | Priză electrică 12V în scaun partea șoferului |

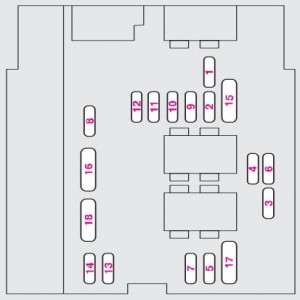

Bloc siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Comutator lumini marșarier;Faruri xenon;
Control ventilator electric; Nivel lichid răcire motor; Filtru motorină încălzit; Încălzire preventivă a bujiilor; Sistem control viteză; Indicator consum aer. |
| 2 | 15 | Pompă combustibil;Recirculare gaze de eșapament și sistem control turbocompresor. |
| 3 | 10 | Sistem antiblocare roți (ABS);ESP. |
| 4 | 10 | Alimentare serviciu pentru unitatea de control electronic principală. |
| 5 | 10 | Sistem filtrare particule |
| 6 | 15 | Faruri față proiectoare de ceață |
| 7 | 20 | Duza spălător faruri |
| 8 | 20 | Alimentare releu pentru unitatea de control electronic principală;
Control releu ventilator electric; Electrovalvă pentru reglarea presiunii motorină și recirculare gaze de eșapament. |
| 9 | 15 | Far faruri de întâlnire stânga;Regulator faruri față. |
| 10 | 15 | Faruri de întâlnire dreapta |
| 11 | 10 | Far faruri de drum stânga |
| 12 | 10 | Far faruri de drum dreapta |
| 13 | 15 | Claxon |
| 14 | 10 | Pompă ștergător parbriz – ștergător geam scaun spate. |
| 15 | 30 | Senzor de oxigen;Injectoare;
Bujiile de aprindere; Electrovalvă rezervor; Electrovalvă pompă injecție. |
| 17 | 30 | Ștergător/Ștergătoare parbriz |
| 18 | 40 | Ventilatoare suplimentare |
| Număr | Amperaj [A] | Descriere |
| MAXI-FUSE | 50 | Ventilator electric (a doua viteză). |
| MAXI-FUSE | 50 | Sistem antiblocare roți (ABS), ESP |
| MAXI-FUSE | 30 | Ventilator electric ESP |
| MAXI-FUSE | 60 | Alimentarea modulului control principal 1 |
| MAXI-FUSE | 70 | Alimentarea modulului control principal 2 |
| MAXI-FUSE | 30 | Ventilator electric (prima viteză). |
| MAXI-FUSE | 40 | Sistem Fiat CODE |
| MAXI-FUSE | 50 | Ventilatoare suplimentare ale sistemului de climatizare |
