Fiat Panda (2011-2019) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Panda (2011-2019), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Panda (2011-2019) – schema siguranței
Anul producției: 2011, 2012, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Siguranță brichetă (priză de alimentare) în Fiat Panda (2011-2019) este siguranța F20 în bloc siguranțe în compartiment motor.

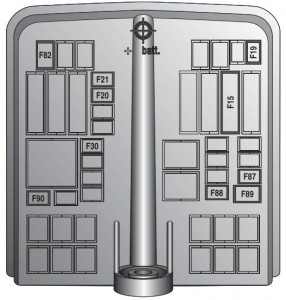

Bloc siguranțe în compartiment motor
Se află lângă baterie.
| Descriere | Număr | Amperaj [A] |
| Modul computer de bord | F01 | 60 |
| Ventilator habitaclu | F08 | 40 |
| Proiectoare de ceață | F09 | 15 |
| Claxon | F10 | 15 |
| Faruri de întâlnire | F14 | 15 |
| Parbriz încălzit | F15 | 70 |
| Compresor aer climatizare | F19 | 7,5 |
| Priză de alimentare față (cu brichetă sau fără). | F20 | 15 |
| Pompă combustibil | F21 | 15 |
| Ventilație | F30 | 5 |
| Motor trapă | F82 | 20 |
| +15 (*) lumini de mers înapoi | F87 | 5 |
| Oglinzi încălzite | F88 | 7,5 |
| Parbriz spate încălzit | F89 | 30 |
| Senzor stare încărcare baterie | F90 | 5 |
(*) + 15 = terminal pozitiv cu aprindere
Bloc siguranțe pe bord
Unitatea de control se află lângă partea stângă, lângă coloana volanului.
| Descriere | Număr | Amperaj [A] |
| +15 (*) corector unghi faruri | F13 | 5 |
| +15 (*) Control prin aprindere cu blocare în timpul pornirii motorului. | F31 | 5 |
| +30 (**) | F36 | 10 |
| +15 (*) întrerupător pedală frână (NA) | F37 | 7,5 |
| Închidere centralizată uși | F38 | 20 |
| Pompă ștergătoare bidirecțională. | F43 | 20 |
| Geam față electric (partea șoferului). | F47 | 20 |
| Geam față electric (partea pasagerului). | F48 | 20 |
| +15 (*) | F49 | 7,5 |
| +15 (*) | F50 | 7,5 |
| +15 (*) | F51 | 5 |
| +30 (**) | F53 | 7,5 |
(*) + 15 = bornă pozitivă activată de aprindere
(**) + 30 = pol pozitiv direct al bateriei (fără aprindere)
