Fiat Bravo (2007-2014) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Bravo (2007-2014), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Bravo (2007-2014) – schema siguranței
Anul producției: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Fiat Bravo (2008-2014) este siguranța F44 în bloc siguranțe pe bord.

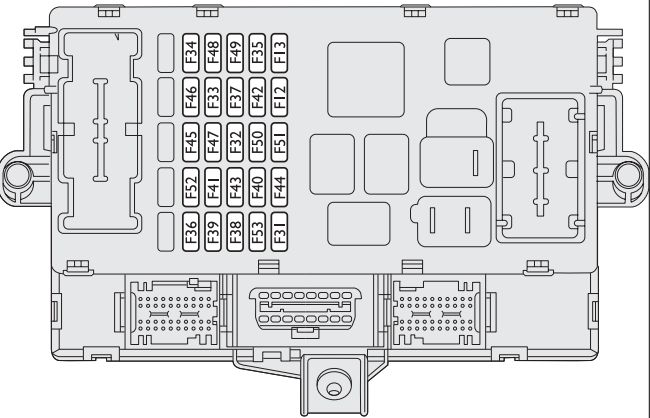

Bloc siguranțe pe bord
| Descriere | Nr | Amperi [A] |
| Sistem de corecție a orientării farurilor (versiuni cu faruri cu gaz) | F13 | 15 |
| Sistem de corecție a orientării farurilor (versiuni cu faruri halogen) | F13 | 7,5 |
| Bobinele comutatorului de la distanță pe bloc siguranțe
în compartiment motor (CVM), controlerul computerului de bord (NBC). |
F31 | 5 |
| Subwoofer al sistemului Hi-Fi | F32 | 15 |
| Geam electric scaun spate stânga | F33 | 20 |
| Geam scaun spate dreapta | F34 | 20 |
| Controlul pedalei frânei (contact normal deschis NC); Senzor de prezență a apei în motorină;
Debitmetru. |
F35 | 5 |
| Unitate de control a sistemului de deschidere uși (CGP)
(deschidere, închidere uși, încuietoare de siguranță, deschiderea hayonului spate). |
F36 | 20 |
| Controlul pedalei frânei (contact normal închis NA);
bord (NQS); Controlere faruri cu descărcare pe farurile față. |
F37 | 7,5 |
| Sistem audio; Setări inițiale ale sistemului audio;
Connect Nav +; Sistem Blu & Me; Sirena alarmei (CSA); Sistem de alertă pe lampa plafonieră; Sistem de climatizare internă; Unitate de control a monitorizării presiunii în pneuri (CPP); Priză diagnostic; Iluminare spate plafonieră. |
F39 | 10 |
| Geam spate încălzit | F40 | 30 |
| Dezghețători electrici ai oglinzilor laterale; Dezghețători pe duzele față. | F41 | 7,5 |
| Unitate de control a sistemului de frâne (NFR);Senzor de înclinare (YRS). | F42 | 5 |
| Ștergător parbriz față; Pulverizator ștergător parbriz față;
Pompă motor bidirecțională spate pe mecanismul coloanei de direcție. |
F43 | 30 |
| Priză;Brichetă. | F44 | 15 |
| Motor electric trapă | F46 | 20 |
| Geam față (partea stângă) | F47 | 20 |
| Geam față (partea dreaptă) | F48 | 20 |
| Panou de control de urgență (iluminare);Panou de control ramură centrală dreaptă și
stângă (iluminare, întrerupător ASR); Elemente de control pe volan (iluminare); Panou de control iluminare față de pe plafon (iluminare); Unitate de control a sistemului de alarmă protecție volumetrică (dezactivare); Alimentare trapă (unitate de control, control iluminare); Senzor ploaie; Senzor lumină de zi în oglinda retrovizoare; Elemente de control pentru activarea încălzirii scaunelor față. |
F49 | 5 |
| Unitate de control airbag (NAB) | F50 | 7,5 |
| Sistem de răcire interior;Setări inițiale sistem audio;
Connect Nav +; Controler sistem Blu & Me; Controler senzor parcare (NSP); Senzor calitate aer (AQS); Climatizare automată; Oglinzi laterale electrice (mișcare, pliere); Monitorizare presiune pneuri unitate de control (CPP). |
F51 | 5 |
| Ștergător parbriz spate | F52 | 15 |
| Bord (NQS) | F53 | 7,5 |
| Gol | F38 | – |
| Gol | F45 | – |
Bloc siguranțe în compartiment motor (lângă bateria)
| Descriere | Nr | Amperaj [A] |
| Far față proiectoare de ceață;Far semnalizare – dreapta. | F09 | 7,5 |
| Far față faruri de drum dreapta | F14 | 7,5 |
| Far față faruri de drum stânga | F15 | 7,5 |
| Far față proiectoare de ceață;Far semnalizare – stânga. | F30 | 7,5 |
| Claxon monotonic | F10 | 10 |
| Sarcini secundare ale sistemului de diagnosticare a motorului(senzor lambda, electrovalvă rezervor,
electrovalvă sistem PDA, electrovalvă EGR, electrovalvă clapetă, electrovalvă VGT, controler încălzire bujii incandescente). |
F11 | 15 |
| Unitate control motor (NCM) | F 16 | 7,5 |
| Unitate control motor (NCM) | F17 | 10 |
| Unitate control motor (NCM) | F18 | 10 |
| Compresor climatizare | F19 | 7,5 |
| Pompă spălător faruri | F20 | 20 |
| Sarcini principale ale sistemului de diagnosticare a motorului(injectoare, bobine de aprindere) | F22 | 15 |
| Sarcini principale ale sistemului de diagnosticare a motorului(injectoare, bobine de aprindere,
controler motor pentru versiuni cu motor Diesel) |
F22 | 20 |
| Unitate control sistem frâne (NFR)(unitate control electronică,
valve electromagnetice) |
F23 | 30 |
| Unitate control electrică sistem direcție (NGE). | F24 | 7,5 |
Bloc siguranțe în compartimentul portbagajului (opțional)
| Descriere | Nr | Amperaj [A] |
| Încălzire/moviment scaun față stânga | F56 | 30 |
| Încălzire/moviment scaun față dreapta | F60 | 30 |
| Încălzire/moviment scaun față stânga | F67 | 10 |
| Încălzire/moviment scaun față dreapta | F68 | 10 |
Siguranță pentru luminile de poziție
| Lumini | Nr | Amperaj [A] | Cutia de siguranțe |
| Lumini de întâlnire dreapta(faruri cu cuarț-iodiu) | F12 | 7,5 | Tablou bord |
| Lumini de întâlnire dreapta(faruri bi-xenon) | F12 | 15 | Tablou bord |
| Lumini de întâlnire stânga(faruri cu cuarț-iodiu) | F13 | 7,5 | Tablou bord |
| Lumini de întâlnire stânga(faruri bi-xenon) | F13 | 15 | Tablou bord |
| Lumină marșarier | F35 | 5 | Tablou bord |
| A treia lumină de stop | F37 | 7,5 | Tablou bord |
| Lumină spate proiectoare de ceață(partea șoferului) | F53 | 7,5 | Tablou bord |
| Far față proiectoare de ceață;Far de viraj – dreapta. | F09 | 7,5 | Compartiment motor |
| Far față faruri de drum dreapta | F14 | 7,5 | Compartiment motor |
| Far față faruri de drum stânga | F15 | 7,5 | Compartiment motor |
| Far față proiectoare de ceață;Far de viraj – stânga | F30 | 7,5 | Compartiment motor |
