Fiat Sedici (2006-2014) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Sedici (2006-2014), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Sedici (2006-2014) – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Audi A6 C5 (1997-2005) este o siguranță (?) în cutia de siguranțe de pe bord.
Cutia de siguranțe în compartiment motor

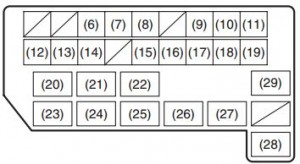

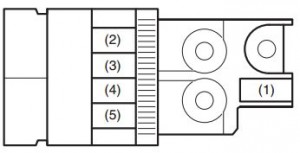

Motor pe benzină
Fiat Sedici – cutia de siguranțe – compartiment motor (benzină)
| Nr | Amperi [A] | Descriere |
| (1) | 80 | Sarcină electrică totală |
| (2) | 50 | Geam electric;Ștergător aprindere;
Demaror. |
| (3) | 50 | Far spate;Dezghețare spate;
Încuietoare ușă; Faruri de urgență; Claxon; Lumină de cortizie. |
| (4) | 80 | Încălzitor;Compresor aer;
Servodirecție. |
| (5) | 15 | Ventilator radiator;Far față proiectoare de ceață;
Far față. |
| (6) | 15 | Siguranță far principal (dreapta) |
| (7) | 15 | Siguranță far principal (stânga) |
| (8) | 20 | Siguranță far față proiectoare de ceață |
| (9) | 60 | Siguranță modul control servodirecție |
| (10) | 40 | Siguranță modul control Sistem antiblocare roți (ABS) |
| (11) | 30 | Siguranță ventilator radiator |
| (12) | 30 | Siguranță modul control Sistem antiblocare roți (ABS) |
| (13) | 30 | Siguranță pornire motor |
| (14) | 50 | Siguranță întrerupător aprindere |
| (15) | 30 | Siguranță ventilator încălzitor |
| (16) | 20 | Siguranță compresor aer |
| (17) | 15 | Siguranță motor corp clapetă |
| (18) | 15 | Siguranță cutie automată (dacă este prezentă). |
| (19) | 15 | Siguranță injecție combustibil |
| (20) | – | Siguranță cutie automată (dacă este prezentă). |
| (21) | – | Releu compresor aer |
| (22) | – | Releu pompă combustibil |
| (23) | – | Releu ventilator condensator |
| (24) | – | Releu faruri față proiectoare de ceață |
| (25) | – | Releu motor corp clapetă |
| (26) | – | FI MAIN |
| (27) | – | Pornire releu motor |
| (28) | – | Releu ventilator radiator |

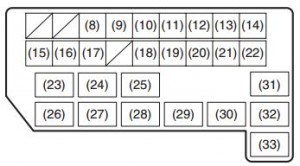

Motor diesel
| Nr | Amperi [A] | Descriere |
| (1) | 80 | Iluminare |
| (2) | 30 | Încălzitor combustibil |
| (3) | 140 | Sarcină electrică totală |
| (4) | 50 | Far |
| (5) | 30 | Încălzitor |
| (6) | 30 | Încălzitor |
| (7) | 30 | Încălzitor |
| (8) | 15 | Siguranță far principal (dreapta) |
| (9) | 15 | Siguranță far principal (stânga) |
| (10) | 20 | Siguranță far față proiectoare de ceață |
| (11) | 50 | Aprindere |
| (12) | 60 | Siguranță modul control servodirecție. |
| (13) | 40 | Siguranță modul control Sistem antiblocare roți (ABS) |
| (14) | 30 | Siguranță ventilator radiator |
| (15) | 30 | Siguranță modul control Sistem antiblocare roți (ABS) |
| (16) | 30 | Siguranță demaror motor |
| (17) | 50 | Aprindere |
| (18) | 30 | Siguranță ventilator încălzitor |
| (19) | 10 | Siguranță compresor aer |
| (20) | 20 | Siguranță pompă combustibil |
| (21) | 30 | Siguranță ventilator condensator |
| (22) | 20 | Siguranță injecție combustibil |
| (23) | – | Releu încălzitor auxiliar 3 |
| (24) | – | Releu compresor aer |
| (25) | – | Releu pompă combustibil |
| (26) | – | Releu ventilator condensator |
| (27) | – | Releu far față proiectoare ceață |
| (28) | – | Releu încălzitor auxiliar 2 |
| (29) | – | Releu încălzitor auxiliar |
| (30) | – | Pornire releu motor |
| (31) | – | Releu ventilator radiator |
| (32) | – | Releu ventilator radiator |
| (33) | – | Releu ventilator radiator |
| (34) | – | Încălzitor combustibil |
| (35) | – | Injecție combustibil principală |
| (36) | 10 | EPI |
| (37) | 10 | Injecție combustibil |
| (38) | 15 | DVR INJ |

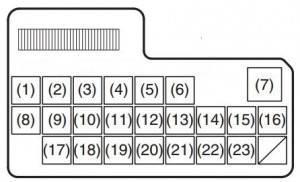

Cutia de siguranțe sub bord
| Nr | Amperi [A] | Descriere |
| (1) | 15 | Ștergător spate |
| (2) | 15 | Bobine de aprindere |
| (3) | 10 | Far de rezervă |
| (4) | 10 | Indicatori (?) |
| (5) | 15 | Accesoriu |
| (6) | 15 | Echipament 2 |
| (7) | 30 | Ridicător geam |
| (8) | 30 | Ștergător |
| (9) | 10 | IGI SIG |
| (10) | 15 | Sistem airbag |
| (11) | 10 | Sistem antiblocare roți (ABS) |
| (12) | 10 | Far spate |
| (13) | 10 | Lumină de stop |
| (14) | 20 | Încuietoare ușă |
| (15) | 15 | Lucciola 4WD |
| (16) | 10 | ST SIG |
| (17) | 15 | Încălzitor scaun |
| (18) | 10 | IG 2 SIG |
| (19) | 10 | Far spate proiectoare de ceață |
| (20) | 15 | Cupolă |
| (21) | 30 | Dezghețator spate |
| (22) | 15 | ClaxonFaruri de urgență. |
| (23) | 10 | Claxon;Fiat CODE (imobilizator). |
