Bobcat S185 – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Bobcat S185 (minipala gommata), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Bobcat S185 – schema bloc siguranțe
Anul producției:

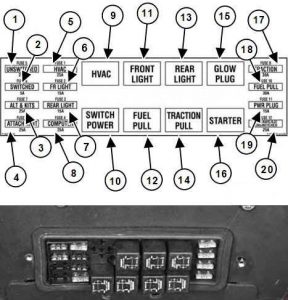

Bloc siguranțe
| Nr | Amperi [A] | Descriere |
| 1 | 25 | Claxon neconectat |
| 2 | 5 | ACS / AWS / SJC cu întrerupător |
| 3 | 25 | Alarmă rezervă alternator și accesorii |
| 4 | 25 | Accesoriu |
| 5 | 25 | Încălzitor și climatizare |
| 6 | 15 | Faruri față și lumini de poziție |
| 7 | 15 | Faruri spate |
| 8 | 25 | Controler Bobcat |
| 17 | 30 | Tracțiune |
| 18 | 30 | Oprire combustibil |
| 19 | 15 | Ștecăr alimentare |
| 20 | 25 | ACS / AWS / SJC fără întrerupător |
| Releu | ||
| 9 | Încălzire și climatizare | |
| 10 | Întrerupător alimentare | |
| 11 | Faruri față și lumini de poziție | |
| 12 | Oprire combustibil | |
| 13 | Faruri spate | |
| 14 | Tracțiune | |
| 15 | Bujii de încălzire | |
| 16 | Demaror | |

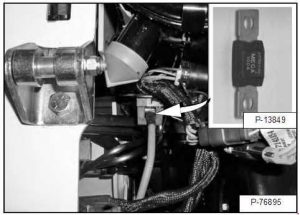

Încărcătorul are un sistem de încărcare al alternatorului la 12 volți cu masă negativă. Sistemul electric este protejat de siguranțe plasate în cabina pe panoul de control și de o siguranță principală de 100 A în compartimentul motor în partea stângă a motorului, sub filtrul de aer. Siguranțele protejează sistemul electric în caz de suprasarcină electrică. Înainte de a reporni motorul, este necesar să se determine cauza suprasarcinii.

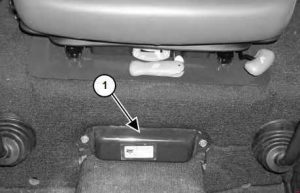

Sistemul electric este protejat împotriva suprasarcinii prin siguranțe și relee plasate sub capacul blocului siguranțe (poz. 1). În interiorul capacului se află o etichetă care arată poziția și intensitatea curentului.
Îndepărtați capacul pentru a verifica sau înlocui siguranțele.
ATENȚIE: Alocările terminalelor și cablajelor pentru fiecare conector pot varia în funcție de nivelul de echipare al vehiculului, model și piață.
