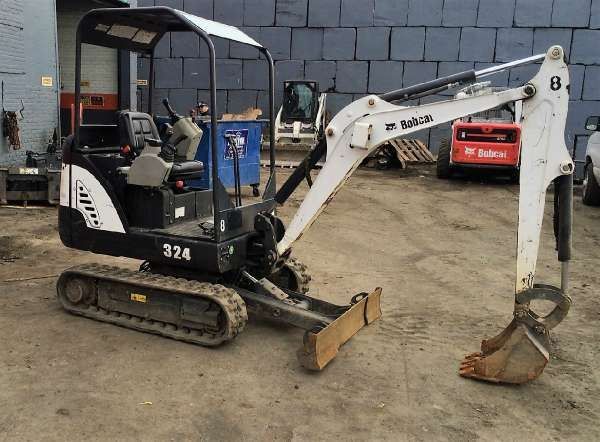

Bobcat 324 (miniexcavator) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe ale Bobcat 324 (miniexcavator), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Bobcat 324 (miniexcavator) – schema panoului cutiei de siguranțe

Anul producției:

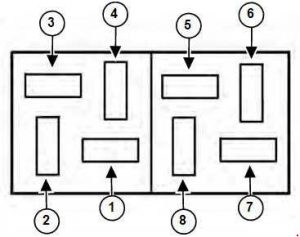

Panou cutie de siguranțe

Nr	Amperaj [A]	Descriere
1	10	Instrument – contor ore de lucru, semnal sonor de avertizare și iluminare de fundal a indicatorului nivelului combustibilului
2	20	Accesoriu – conector accesorii, încălzitor și claxon.
3	20	Aprindere – întrerupător cu cheie, conector accesorii neconectat
4	15	Cabină – puterea cabinei, lumini, ștergător parbriz și iluminare plafonieră
5	15	Alimentare – priză aparat
6	15	Alimentare temporizată – modul temporizator oprire
7	15	Modul temporizator oprire alimentare
8	–	–

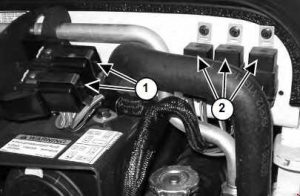

Excavatorul este echipat cu un sistem electric de 12 volți cu împământare negativă. Sistemul electric este controlat prin siguranțe și relee situate pe partea dreaptă a compartimentului motor (poz. 1 și 2). Siguranțele protejează sistemul electric în caz de suprasarcină electrică. Cauza suprasarcinii trebuie identificată și eliminată înainte de a reporni motorul.

ATENȚIE: Alocarea terminalelor și a cablajelor pentru conectorii individuali poate varia în funcție de nivelul de echipare al vehiculului, model și piață.
