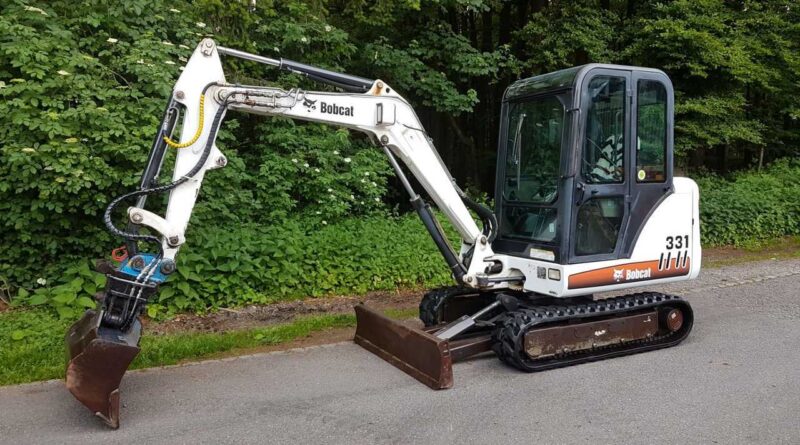

Bobcat 331 – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Bobcat 331 (mini excavator), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Bobcat 331 – schema bloc siguranțe
Anul producției:
Bloc siguranțe
| Nr | Amperi [A] | Descriere |
| 1 | 5 | Ștergător parbriz |
| 2 | 20 | Putere comutabilă |
| 3 | 25 | Alternator/releu de putere |
| 4 | 25 | Dispozitiv de control suplimentar |
| 5 | – | – |
| 6 | 25 | Climatizare;
Ventilator încălzitor. |
| 7 | 5 | Aprindere |
| 8 | 25 | Electrovalvă combustibil |
| 9 | 25 | Controler |
| 10 | 25 | Dispozitiv de control suplimentar |
| 11 | 20 | Lumini |
| 12 | 15 | Priză accesoriu |
| Releu | ||
| E | Putere comutabilă | |
| F | Electrovalvă combustibil | |
| G | Lumini | |
| H | Bujii de încălzire | |
| J | Demaror | |
Excavatorul este echipat cu un sistem electric de 12 volți cu masă negativă. Sistemul electric este protejat de siguranțe poziționate sub capac pe partea dreaptă a excavatorului (pos.1). Siguranțele protejează sistemul electric în caz de suprasarcină electrică. Înainte de a reporni motorul, este necesar să se determine cauza suprasarcinii.
ATENȚIE: Alocarea terminalelor și a cablajelor pentru fiecare conector poate varia în funcție de nivelul de echipare al vehiculului, de model și de piață.
