BMW Serie 5 E39 (1996-2003) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a BMW Serie 5 (E39) 1996-2003, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).
BMW Serie 5 (E39; 1996-2003) – schema cutiei de siguranțe
Anul producției: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Siguranță brichetă (priză de alimentare) în BMW Serie 5 E39 (1996-2003) este siguranța F7 în cutia de siguranțe din compartimentul portbagajului.
Cutia de siguranțe în compartiment motor
Schema Siguranțe BMW E39 (compartiment motor, tip 1)
| Nr | Descriere |
|---|---|
| 1 | Modul control motor |
| 2 | Modul control cutie |
| 3 | Siguranță modul control motor |
| 4 | Releu modul control motor |
| 5 | Releu motor ștergător față I |
| 6 | Releu motor ștergător față II |
| 7 | Releu motor ventilator condensator climatizare I |
| 8 | Releu motor ventilator condensator climatizare III |
| 9 | Releu Sistem antiblocare roți (ABS) |

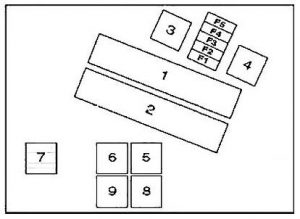

Schema cutiei de siguranțe (compartiment motor, tip 2)
| Nr | Amp [A] | Descriere |
|---|---|---|
| 1 | Modul control motor (ECM) | |
| 2 | Modul control cutie (TCM) | |
| 3 | Releu control motor (EC) | |
| 4 | Releu bobină de aprindere – cu excepția 520i (22 6S 1) / 525i / 530i | |
| 5 | Releu motor ștergător față 1 | |
| 6 | Releu motor ștergător față 2 | |
| 7 | Releu 1 motor ventilator condensator AC (până la 03/98) | |
| 8 | Releu 3 motor ventilator condensator AC (până la 03/98) | |
| 9 | Releu pompă injecție aer secundar (AIR) | |
| F1 | 30A | Modul control motor (ECM);Supapă de degazare rezervor vapori combustibil (EVAP);
Senzor masă aer (MAF); Senzor poziție arbore cu came (CMP) 1. termostat lichid răcire motor – 535i / 540i. |
| F2 | 30A | Pompă injecție aer secundar (AIR);Electrovalvă control aer colector admisie;
Injectoare (cu excepția 520i (22 6S1) / 525i / 530i); Modul control motor (ECM); Supapă de degazare rezervor vapori combustibil (EVAP); Actuator poziție arbore cu came (CMP) 1 și 2; Actuator reglare turație minimă (ISC). |
| F3 | 20A | Senzor poziție arbore motor (CKP);Senzor poziție arbore cu came (CMP) și 2, c
Senzor masă aer (MAF). |
| F4 | 30A | Sonde lambda încălzite (H02S);Modul control cutie (TCM). |
| F5 | 30A | Releu bobină de aprindere – cu excepția 520i (22 6S1) / 525i / 530i |
Cutia de siguranțe în compartimentul torpedoului
Atribuirea siguranțelor în compartimentul torpedoului (până în 03.1998)
| Nr | Amp [A] | Descriere |
|---|---|---|
| F1 | 30A | Releu motor ștergător parbriz față |
| F2 | 30A | Spălător faruri |
| F3 | 15A | Claxon |
| F4 | 20A | Modul control multifuncțional |
| F5 | 20A / 30A | Trapă |
| F6 | 30A | Oglindă retrovizoare electrică, partea pasagerului |
| F7 | 20A / 30A | Brichetă față (09/00) |
| F8 | – | – |
| F9 | 15A | Modul control climatizare / încălzire |
| F10 | 30A | Reglare scaun – partea pasagerului |
| F11 | 7,5A | Modul control multifuncțional – asistență direcție variabilă |
| F12 | 5A | Imobilizator |
| F13 | 30A | Reglare scaun partea șoferului; Reglare coloană direcție. |
| F14 | 5A | Modul control motor (ECM) |
| F15 | 7,5A | Modul control cutie automată (TCM); Senzor nivel ulei motor;
Alternator; Comutator temperatură cutie electrică (530d). |
| F 16 | 5A | Modul control faruri |
| F17 | 10 A | Releu pompă combustibil; Modul control Sistem antiblocare roți (ABS);
Grup comutatoare multifuncționale. |
| F18 | 5A | Bord |
| F19 | 5A | Releu protecție supratensiune 2 |
| F20 | 5A / 7,5A | Modul control climatizare / încălzire; Releu geam spate încălzit;
Modul control monitor presiune pneuri. |
| F21 | 5A | Releu brichetă; Releu reglare scaun;
Releu reglare coloană direcție; Mecanism deschidere ușă garaj; Modul control asistență parcare; Oglindă retrovizoare interioară anti-orbire. |
| F22 | 30A | Releu motor ventilator condensator AC 2 |
| F23 | 7,5A | Display digital multifuncțional spate |
| F24 | 5A | Bord;Modul control monitor presiune pneuri;
Senzor poziție volan. |
| F25 | 7,5A | Display digital multifuncțional |
| F26 | – | – |
| F27 | 30A | Modul control multifuncțional |
| F28 | 15A | Cutie automată (AT) |
| F29 | 30A | Modul control funcție ușă, partea șoferului |
| F30 | 25A | Modul control ABS |
| F31 | 10 A | Releu pompă combustibil;Modul control ABS;
Releu pompă injecție aer secundară (benzină). |
| F32 | 25A | Grup întrerupătoare multifuncționale |
| F33 | – | – |
| F34 | 10 A | Volan multifuncțional;Sistem airbag;
Volan încălzit. |
| F35 | 5A | Motor ventilator condensator AC spate |
| F36 | – | – |
| F37 | 5A | Modul control imobilizator |
| F38 | 5A | Modul control multifuncțional;Releu claxon;
Senzor ploaie; Comutator blocare cutie (AT); Interfață conectare date (DLC). |
| F39 | 7,5A | Lumini oglindă cosmetică;Lanternă reîncărcabilă. |
| F40 | 5A | Bord;Modul control reglare scaun;
Senzor coliziune airbag; Comutator contact centură siguranță (partea șoferului). |
| F41 | 5A | Modul control faruri;Comutator poziție pedală ambreiaj (CPP);
Comutator poziție pedală frână (BPP). |
| F42 | 5A | Modul control SRS |
| F43 | 5A | Releu protecție supratensiune 1 |
| F44 | 5A | Volan multifuncțional;Grup airbag;
Volan; Display digital multifuncțional față și spate. |
| F45 | 7,5A | Grup întrerupătoare multifuncționale |
Atribuirea siguranțelor în compartimentul portbagajului (din 03.1998)
| Nr | Amp [A] | Descriere |
|---|---|---|
| F1 | 30A | Releu motor ștergător față |
| F2 | 30A | Spălător faruri |
| F3 | 15A | Claxon |
| F4 | 20A | Modul control multifuncțional |
| F5 | 20A / 30A | Trapă |
| F6 | 30A | Oglindă retrovizoare electrică, partea pasagerului |
| F7 | 20A / 30A | Brichetă față (09/00) |
| F8 | – | – |
| F9 | 15A | Modul control climatizare / încălzire |
| F10 | 30A | Reglare scaun – partea pasagerului |
| F11 | 7,5A | Modul control multifuncțional – asistență direcție variabilă |
| F12 | 5A | Imobilizator |
| F13 | 30A | Reglare scaun partea șoferului; Reglare coloana direcție. |
| F14 | 5A | Modul control motor (ECM) |
| F15 | 7,5A | Modul control cutie automată (TCM); Senzor nivel ulei motor;
Alternator; Comutator temperatură cutie electrică (530d). |
| F 16 | 5A | Modul control faruri |
| F17 | 10 A | Releu pompă combustibil; Modul control Sistem antiblocare roți (ABS);
Grup comutatoare multifuncționale. |
| F18 | 5A | Bord |
| F19 | 5A | Releu protecție supratensiune 2 |
| F20 | 5A / 7,5A | Modul control climatizare / încălzire; Releu geam spate încălzit;
Modul control monitor presiune pneuri. |
| F21 | 5A | Releu brichetă; Releu reglare scaun;
Releu reglare coloana direcție; Mecanism deschidere ușă garaj; Modul control asistență parcare; Oglindă retrovizoare interioară anti-orbire. |
| F22 | 25A | Releu pompă combustibil-530d / 520i (226S1) / 525i / 530i |
| F23 | 7,5A | Display digital multifuncțional spate |
| F24 | 5A | Bord;Modul control monitor presiune pneuri;
Senzor poziție volan. |
| F25 | 7,5A | Display digital multifuncțional |
| F26 | – | – |
| F27 | 30A | Modul control multifuncțional |
| F28 | 15A | Cutie automată (AT) |
| F29 | 30A | Modul control funcție ușă, partea șoferului |
| F30 | 25A | Modul control ABS |
| F31 | 10 A | Releu pompă combustibil;Modul control ABS;
Releu pompă injecție aer secundar (benzină). |
| F32 | 25A | Grup întrerupătoare multifuncționale |
| F33 | – | – |
| F34 | 10 A | Volan multifuncțional;Sistem airbag;
Volan încălzit. |
| F35 | 5A | Motor ventilator condensator AC spate |
| F36 | – | – |
| F37 | 5A | Modul control imobilizator |
| F38 | 5A | Modul control multifuncțional;Releu claxon;
Senzor ploaie; Comutator blocare cutie (AT); Interfață conexiune date (DLC). |
| F39 | 7,5A | Lumini oglindă cosmetică;Lanternă reîncărcabilă. |
| F40 | 5A | Bord;Modul control reglare scaun;
Senzor coliziune airbag; Comutator contact centură siguranță (partea șoferului). |
| F41 | 5A | Modul control faruri;Comutator poziție pedală ambreiaj (CPP);
Comutator poziție pedală frână (BPP). |
| F42 | 5A | Modul control SRS |
| F43 | 5A | Releu protecție supratensiune 1 |
| F44 | 5A | Volan multifuncțional -Grup airbag;
Volan; Display digital multifuncțional – față / spate |
| F45 | 7,5A | Grup întrerupătoare multifuncționale |
Bloc releu în compartimentul portbagajului
Se află în spatele cutiei de siguranțe.
| Nr | Descriere |
|---|---|
| 1 | Releu 2 motor ventilator condensator AC (până la 03/98) |
| 2 | Releu pompă ștergător faruri |
| 3 | – |
| 4 | Releu demaror |
| 5 | Releu reglare scaun / releu reglare coloana volan |
| 6 | Releu ventilator încălzitor |
| F75 | (50A) Motor ventilator condensator AC / motor ventilator răcire motor |
| F76 | (40A) Modul control aer condiționat / ventilator încălzitor |

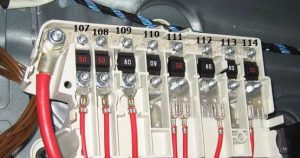

Bloc în compartimentul picioarelor
Se află pe podea sub mochetă, pe partea dreaptă a mașinii.
| Nr | Amp [A] | Descriere |
|---|---|---|
| F107 | 50A | Releu pompă injecție aer secundar (AIR) |
| F108 | 50A | Modul control Sistem antiblocare roți (ABS) |
| F109 | 80A | Releu control motor (EC);Cutia de siguranțe – compartiment motor (F4 e F5). |
| F110 | 80A | Cutia de siguranțe – consolă 1 (F1-F12 e F22-F25) |
| F111 | 50A | Cheie aprindere |
| F112 | 80A | Modul control faruri |
| F113 | 80A | Releu reglare scaun;Releu reglare coloana volan;
Cutia de siguranțe – tabel 1 (F27-F30); Cutia de siguranțe – tabel bord 2 (F76); Modul control faruri; Cutia de siguranțe – tabel 1 (F13) – cu suport lombar. |
| F114 | 50A | Cheie aprindere, interfață conexiune date (DLC) |
Cutii de siguranțe în portbagaj
Se află pe partea dreaptă, în spatele capacului.
Schema cutiei de siguranțe (cutia 1)
| Nr | Amp [A] | Descriere |
|---|---|---|
| 1 | Releu de protecție împotriva supratensiunilor 1 | |
| 2 | Releu pompă combustibil | |
| 3 | Releu încălzire lunetă spate | |
| 4 | Releu de protecție împotriva supratensiunilor 2 | |
| 5 | Releu ușă alimentare combustibil | |
| F46 | – | – |
| F47 | 15A / 20A | Încălzitor suplimentar |
| F48 | 5A | Oglindă retrovizoare interioară anti-orbire;Sistem alarmă în modul control mișcare vehicul;
Senzor înclinare sistem alarmă; Claxon sistem alarmă. |
| F49 | 30A | Releu compresor suspensie |
| F50 | 7,5A | Modul control suspensie (cu suspensie pneumatică) |
| F51 | 30A | Brichetă – spate |
| F52 | 30A | Releu brichetă, brichetă față |
| F53 | 5A | Amplificator semnal antenă;Stebnówka în capac portbagaj / hayon spate |
| F54 | 15A | Releu pompă combustibil |
| F55 | 20A | Releu spălător parbriz / ștergător lunetă spate |
| F56 | 30A | Unitate audio;Modul control sistem navigație;
Amplificator ieșire unitate audio; Schimbător CD; Monitor auto. |
| F57 | 10 A | Telefon |
| F58 | 10 A | Unitate audio;Monitor auto;
Sistem navigație; Telefon. |
| F59 | – | – |
| F60 | 15A | Modul control suspensie;Grup comutatoare multifuncționale. |
| F61 | 25A | Comutator încălzire scaun spate, stânga;Comutator încălzire scaun spate, dreapta. |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40A | Releu încălzire lunetă spate |
| F67 | – | – |
Atribuirea siguranțelor și releelor (câmp 1, tip 2)
| Nr | Amp [A] | Descriere |
|---|---|---|
| 1 | Releu circuite principale aprindere | |
| 2 | Releu pompă combustibil | |
| 3 | Releu încălzire lunetă spate | |
| 4 | Releu circuite auxiliare aprindere | |
| 5 | Releu încălzitor independent | |
| F46 | 15A | Încălzitor / ventilare independent |
| F47 | 15A | Încălzitor independent |
| F48 | 5A | Sistem alarmă |
| F49 | 30A | Sistem suspensie pneumatică |
| F50 | 7,5A | Sistem suspensie pneumatică |
| F51 | – | – |
| F52 | 30A | Brichetă |
| F53 | 7,5A | Închidere centralizată |
| F54 | 15A | Pompă combustibil |
| F55 | – | – |
| F56 | 30A | Sistem audio, sistem navigație;Monitor bord. |
| F57 | 10 A | Telefon mobil |
| F58 | 10 A | Unitate audio;Monitor bord;
Sistem navigație; Telefon. |
| F59 | – | – |
| F60 | 15A | Control reglare suspensie |
| F61 | – | – |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40A | Geam spate încălzit |
| F67 | – | – |

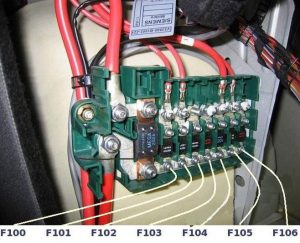

Schema cutiei de siguranțe (cutia 2)
| Nr | Amp [A] | Descriere |
|---|---|---|
| F100 | 200A | Cutia de siguranțe – bază (F107-F114) |
| F101 | 80A | Cutia de siguranțe – zona încărcare 1 (F46-F50, F66) |
| F102 | 80A | Cutia de siguranțe – zona încărcare 1 (F51-F55) |
| F103 | 50A | Modul control remorcă |
| F104 | 50A | Releu protecție împotriva supratensiunilor 2 |
| F105 | 100A | Cutia de siguranțe – tabel bord 2 (F75); Încălzitor auxiliar. |
| F106 | 80A | Cutia de siguranțe – zona încărcare 1 (F56-F59) |
