BMW 7 E32 (1987-1994) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a BMW Seria 7 (E32) 1987–1994, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (dispunerea siguranțelor).

BMW 7 E32 – schema cutiei de siguranțe

Compartiment motor

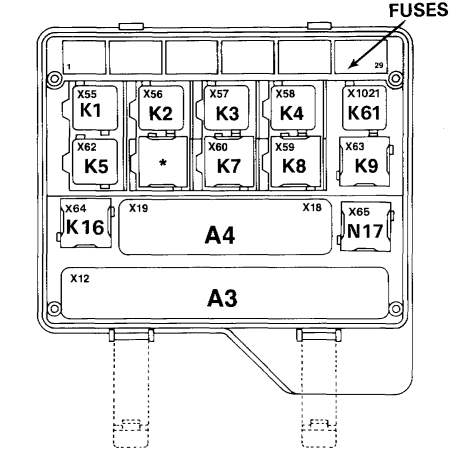

Cutia principală de siguranțe

Se află pe partea stângă.

Descriere

1. 15 A întrerupător lumină de stop.
Înfășurarea bobinei releului ștergătorului parbrizului.
Conectarea dispozitivelor.
Computer de bord.
2. 7,5 A Bobina releului pentru aprinderea farurilor de întâlnire.
Bobina releului pentru aprinderea farurilor de drum.
Martor aprindere faruri de drum.
3. 10 A Bobina releului pentru aprinderea proiectoarelor de ceață.
Proiectoare de ceață spate.
Releu de avertizare faruri de drum.
Întrerupător semnalizatoare.
4. 7,5 Faruri spate stânga.
5. 10 A Faruri spate dreapta.
Martor avertizare alarmă.
Lumini iluminare număr de înmatriculare.
Întrerupător iluminare instrumente.
Martori de control.
Lumini iluminare instrumente.
6. 15 A Releu-întrerupător semnalizatoare.
Senzor de impact și alarmă dispozitiv antifurt.
7. 15 A Proiectoare de ceață.
Martor aprindere proiectoare de ceață.
8. 7,5 A Proiectoare de ceață spate.
9. 15 A Claxon.
Pompă de circulație a încălzitorului.
10. 7,5 Faruri de întâlnire stânga.
11. 7,5 A Faruri de întâlnire dreapta.
12. 15 A Întrerupător lumină marșarier.
Întrerupător reglare poziție oglinzi laterale.
Elemente încălzitoare pentru duzele ștergătoarelor parbrizului.
Ștergător parbriz.
13. 7,5 A Faruri de drum stânga.
14. 7,5 A Faruri de drum dreapta.
15. 7,5 Rezervat.
16. 30 A Întrerupător încălzire scaun.
Întrerupător reglare suport lombar.
17. 7,5 A Controler sistem de gestionare motor digital Motronic.
Întrerupător manetă cutie automată.
Întrerupător lumină de stop.
Conectarea dispozitivelor.
Bobina releului pentru retragerea tetierelor spate.
Dispozitiv antifurt.
Computer de bord.
Telecomandă pentru încuietori centralizate uși.
18. Întrerupător control jaluzele 15 A.
Capace spate pentru iluminare interioară.
Receptor radio (“+” după aprindere).
Telefon (“+” după aprindere).
19. 30 A Întrerupător ventilator încălzitor.
20. 10 A Bord instrumente.
Ceas.
Computer de bord.
21. 10 A Lumină iluminare portbagaj.
Lumini de lectură față și spate.
22. 30 A Ștergător faruri.
23. 15 A Pompă electrică combustibil.
24. 10 A Unitate electronică principală de control a dispozitivelor electrice.
25. 30 A Ventilator electric.
26. 30 A Brichetă.
27. 7,5 A Unitate de control a încălzitorului.
Electrovalve ale încălzitorului.
28. 15 A Bobina releului pentru încălzirea lunetei spate.
Ventilator al cutiei unităților electronice de control din compartiment motor.
Unitate electronică de control a asistenței la condus.
29. 7,5 A Bobina releului pentru aprinderea ventilatorului electric.
Releu înfășurare pentru aprinderea pompei de circulație a încălzitorului.

Repartizarea releelor

• K1 – releu pentru aprinderea ventilatorului de răcire suplimentar
• K2 – releu claxon
• K3 – releu faruri de drum
• K4 – releu faruri de întâlnire
• K5 – releu încălzire oglinzi
• K6 – releu ventilator de răcire suplimentar
• K7 – releu încălzire lunetă spate
• K8 – releu proiectoare de ceață
• K9 – Releu spate proiectoare de ceață
• K10 – Releu pentru aprinderea iluminării bordului, ștergătoarelor și pulverizatoarelor
• K16 – releu alarmă
• N17 – releu întrerupător dispozitiv control.
• K51 – releu semnal telefonic.

Cutie suplimentară

Se află pe partea dreaptă

Descriere

1. Computer Motronic sau DME;
2. Unitate cruise control;
3. Releu pompă combustibil (portocaliu) și DME (alb);
4. Computer ABS.

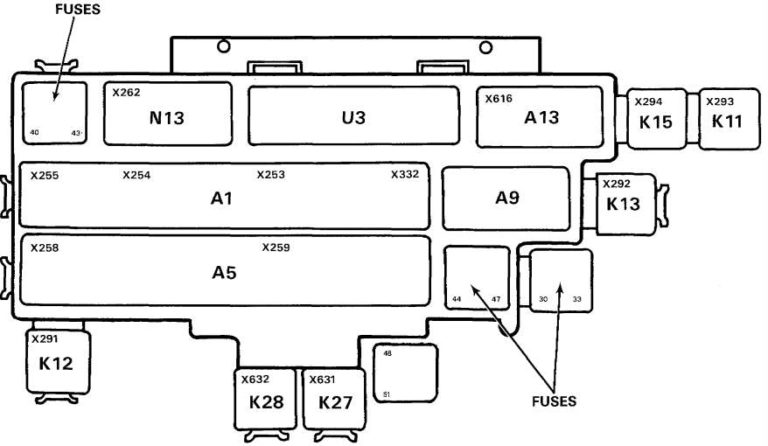

Compartiment pasageri

Cutia de siguranțe se află sub scaunul spate.

Săgețile indică pozițiile posibile ale siguranțelor.

Descriere

30. 7.5A Unitate electronică principală de control a dispozitivelor electrice.
Bloc relee.
Întrerupător blocare uși față stânga (blocare).
Elemente încălzitoare pentru încuietorile ușilor.
31 7.5A Întrerupător blocare uși față dreapta (blocare).
Telecomandă pentru blocarea încuietorilor ușilor.
Întrerupător capotă dispozitiv antifurt.
Întrerupător scaun dispozitiv antifurt.
Întrerupător baterie dispozitiv antifurt.
32 7.5A Unitate de control jaluzele.
33 7.5A Rezervat.
34 30A Rezervat.
35 30A Rezervat.
36 30A Rezervat.
37 Rezervat.
38 Gol.
39 Rezervat.
40 10A Motor electric pentru reglarea tetierelor spate.
41 30A Receptor radio (“+” mereu activ).
42 30A Motor electric pentru reglarea poziției scaunului față stânga.
43 30A Motor electric pentru reglarea poziției scaunului față dreapta.
44 30A Ștergător parbriz.
45 Gol.
46 30A Element încălzit lunetă spate.
47 30A Unitate electronică principală de control pentru dispozitive electrice.
48 Gol.
49 Rezervat.
50 30A Dispozitiv de cuplare pentru remorcă.
51 25A Rezervat.
52 10A Rezervat.
53 10A Telefon (“+” mereu activ).
54 15A Rezervat.

Elementele releelor pot varia și în funcție de echiparea vehiculului:

• A1 – modul principal;
• A5 – releu modul principal;
• K11 – releu ștergător;
• K13 – releu proiectoare de ceață;
• K15 – releu protecție rețea electrică;
• K27 – releu încălzire scaun stânga;
• K28 – releu încălzire scaun dreapta;
• N13 – modul control căutare infraroșu.
