BMW X5 F15 (2013-2018) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a BMW X5 (F15) 2013-2018, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
BMW X5 (F15) – (2013-2018) – schema siguranțelor
Anul producției: 2013, 2014, 2015, 2016, 2017, 2018.
Siguranță brichetă (priză de alimentare) în BMW X5 F15 (2013-2018) este siguranța 37 în bloc siguranțe din compartiment motor.

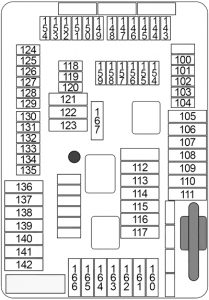

Bloc siguranțe portbagaj
| Nr |
Amperaggi [A] |
Descriere |
| 100 | 5 | Buton frână de parcare |
| 101 | 15 | Far față dreapta |
| 102 | 5 | Unitate baterie înaltă tensiune |
| 103 | 5 | Sirenă cu senzor de alertă înclinare |
| 104 | 5 | Unitate control frână de parcare;Detecție pierdere gol natural (NVLD). |
| 105 | 30 | Tobă electromotor automat reversibil (dreapta). |
| 106 | 30 | Distribuție laterală a momentului de torsiune pe axa spate |
| 107 | 40 | Activare automată capac portbagaj(> 07.2016);
Modul funcțional al hayonului spate (08.2016>). |
| 108 | – | – |
| 109 | – | – |
| 110 | 40 | Releu compresor suspensie pneumatică |
| 111 | – | – |
| 112 | 20 | Modul control rezervor combustibil sub presiune |
| 113 | 30 | Modul remorcă |
| 114 | 30 | Modul remorcă |
| 115 | 20 | Far față dreapta |
| 116 | 30 | Unitate control frână de parcare |
| 117 | 30 | Tobă electromotor automat reversibil (stânga). |
| 118 | 5 | Comutator video (VSW) |
| 119 | – | – |
| 120 | 5 | Unitate control alimentare |
| 5 | N20:Controler încărcare baterie auxiliară. | |
| 121 | 20 | Radio player |
| 122 | 30 | Amplificator audio |
| 123 | – | – |
| 124 | 5 | Modul video |
| 125 | – | – |
| 126 | 10 | Acționare automată închidere ușă spate dreapta cu închidere lină |
| 127 | 5 | Schimbător DVD |
| 128 | 5 | Tavă încărcare wireless;Amplificator antenă;
Placă bază. |
| 129 | 15 | Active Sound Design (ASD) |
| 130 | 5 | Activare automată capac portbagaj |
| 131 | 5 | Iluminare portbagaj;Buton hayon
pe partea interioară a hayonului; Filtru fonoabsorbant. |
| 132 | 5 | Distribuție laterală a momentului de torsiune pe axa spate;Control electronic al înălțimii de rulare. |
| 133 | 5 | Climatizare automată a compartimentului spate |
| 134 | 5 | Sistem automat de închidere ușoară a ușii partea șoferului |
| 135 | 5 | Generator de gaz sigur al clemei bateriei |
| 136 | – | – |
| 137 | – | – |
| 138 | – | – |
| 139 | 20 | Siguranță presată remorcă |
| 140 | 20 | Capac portbagaj; Închidere hayon spate. |
| 141 | – | – |
| 142 | – | – |
| 143 | 10 | Releu radiator |
| 144 | 15 | Modul control al reducerii selective catalitice (SCR) |
| 145 | 5 | Asistent parcare; Ventilator Infotainment nr. 2. |
| 146 | 15 | Electrovalvă evacuare electrică (nr. 1, nr. 2) |
| 147 | 15 | Modul control al reducerii selective catalitice (SCR) |
| 148 | 5 | Avertizare schimbare bandă (SWW) |
| 149 | 7.5 | Far față dreapta |
| 150 | 5 | → 06.2016: Electronică fără contact pentru
evaluarea deschiderii hayonului spate; Electronică confort pentru încărcare. |
| 7.5 | 07.2016 →: Electronică fără contact
pentru evaluarea deschiderii hayonului spate; Electronică confort pentru încărcare; modul funcțional hayon spate. |
|
| 151 | 5 | HUB USB (priză USB nr. 1 / nr. 2, priză AUX-In) |
| 152 | 5 | Tobă electromotor automat reversibil (stânga/dreapta). |
| 153 | 15 | Modul control al reducerii selective catalitice (SCR). |
| 154 | 5 | Cameră universală (TRSVC); Cameră marșarier. |
| 155 | 10 | Acționare automată a închiderii ușoare a ușii partea pasagerului. |
| 156 | 10 | Sistem automat de închidere ușoară a ușii partea șoferului. |
| 157 | – | – |
| 158 | 10 | Divertisment pe scaunele spate |
| 159 | 5 | Amplificator audio, ventilator Infotainment nr. 2 |
| 160 | 20 | Motor ventilator compartiment spate |
| 161 | – | – |
| 162 | 20 | Brichetă spate (priză 12 V nr. 1 și nr. 2); Brichetă pentru bagaje (priză 12 V). |
| 163 | 30 | Modul remorcă |
| 164 | 30 | Modul încălzire scaun spate dreapta |
| 165 | 20 | Control pompă combustibil (EKPS) |
| 166 | 30 | Modul încălzire scaun spate stânga |
| 167 | 30 | Acționare automată a închiderii ușoare a ușilor. |

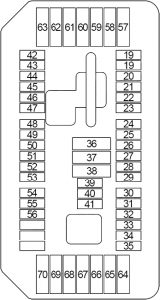

Bloc siguranțe al compartimentului partea pasagerului
| Nr |
Amperaggi [A] | Descriere |
| 19 | 5 | Receptor telecomandă |
| 20 | 5 | Centru de control al funcției trapă |
| 21 | 5 | Unitate de control a încălzirii |
| 22 | 7.5 | Bloc întrerupătoare ușă partea șoferului;Oglindă exterioară partea pasagerului. |
| 23 | 10 | Electronică digitală motor (DME) |
| 24 | 10 | Control electronic cutie automată |
| 25 | 5 | Touchbox, controler iDrive |
| 26 | 5 | Difuzor retractabil pe bord;întrerupător încălzire scaun spate
stânga/dreapta. |
| 27 | 10 | Bloc supape suport lombar partea șoferului/pasagerului;întrerupător reglare scaun
laterală partea șoferului/pasagerului. |
| 28 | 5 | Senzor ploaie / lumină / soare / condens;Centru de control al funcției trapă;
Iluminare oglindă cosmetică. |
| 29 | 15 | Pompă apă auxiliară |
| 30 | 10 | Pompă lichid răcire pentru radiator aer comprimat |
| 31 | 5 | Releu oprire ventilator electric |
| 32 | 5 | Tablou distribuție |
| 33 | 5 | N63, S63:Pompă lichid răcire turbocompresor |
| 5 | N20: Compresor aer condiționat (electric);Încălzitor auxiliar electric. | |
| 34 | 5 | Gestionare integrată caroserie (ICM) |
| 35 | 5 | Oglindă retrovizoare interioară electrocromatică |
| 36 | 20 | Siguranță centrală (conexiune 12 V) |
| 37 | 20 | Brichetă față (conexiune 12 V) |
| 38 | 20 | Centru de control al funcției trapă |
| 39 | 15 | Far stânga |
| 40 | – | – |
| 41 | 10 | S63: Pompă lichid răcire pentru radiator
aer comprimat |
| 10 | N20: Supapă închidere lichid răcire
compartiment pasager; Electronică mașini electrice (EME). |
|
| 42 | 5 | Control electronic amortizoare;Oglindă retrovizoare interioară electrocromatică. |
| 43 | 5 | Iluminare direcțională stânga și dreapta |
| 44 | 7.5 | Sisteme asistență șofer bazate pe camere (KAFAS):
Sistem direcție activ. |
| 45 | 5 | Controlul activ de croazieră (ACC);Senzor automat de recirculare a aerului (AUC). |
| 46 | 5 | Unitate de acționare a grilei radiatorului |
| 5 | B47, N47, N57: Încălzitor al valvei de ventilare a motorului;
Unitate de acționare a grilei radiatorului. |
|
| 47 | 5 | Modul electronic de vedere pe timp de noapte (NVE);Generator de sunet al vehiculului (VSG). |
| 48 | 10 | Centru al întrerupătorului coloanei volanului |
| 49 | 5 | Senzor unghi de direcție |
| 5 | N57D30T1: Supapă de închidere a rezervorului
lichid răcire; Senzor unghi de direcție. |
|
| 50 | 5 | Cluster instrumente |
| 51 | – | – |
| 52 | 7.5 | Cluster instrumente |
| 53 | 5 | Iluminare a sertarului torpedou;Iluminare a benzii decorative;
Iluminare buzunare uși; Iluminare panou uși; Iluminare picior față stânga/dreapta. |
| 54 | 10 | Comutator selecție trepte (GWS) |
| 55 | 5 | Servotronic (SVT);Asistență electrică
la direcție (EPS). |
| 56 | 5 | Gestionare dinamică verticală (VDM) |
| 57 | 20 | Far stânga |
| 58 | 30 | Control dinamic al stabilității (DSC) |
| 59 | 40 | Sistem direcție activă |
| 60 | 40 | Etaj ieșire ventilator |
| 61 | 20 | Control electronic al amortizoarelor |
| 62 | 30 | → 06.2016: Gestionare dinamică verticală (VDM). |
| 20 | 07.2016 →: Gestionare dinamică verticală (VDM). | |
| 63 | 30 | Tablou distribuție (VTG) |
| 64 | 30 | Modul încălzire scaun pasager |
| 65 | 30 | Modul încălzire scaun șofer |
| 66 | 20 | Încălzitor auxiliar independent |
| 67 | 30 | Bloc întrerupătoare reglaj scaun șofer;
(fără modul scaun (SMFA)); Modul scaun șofer (SMFA). |
| 68 | 30 | Bloc întrerupătoare reglaj scaun pasager;
(fără modul scaun (SMBF)); Modul scaun pasager (SMBF). |
| 69 | 20 | Control electronic cutie automată (EGS) |
| 70 | 20 | Reglaj electric coloană volan |
Bloc siguranțe al compartimentului pasager n. 2 (BDC – controler caroserie)
| Nr |
Amperaj [A] | Descriere |
| 1 | 30 | Acționare geam partea pasagerului |
| 2 | 30 | Acționare geam spate partea șoferului |
| 3 | 20 | Închidere ușă față partea pasagerului |
| 4 | 30 | Acționare geam partea șoferului |
| 5 | 30 | Dezumidificator lunetă spate |
| 6 | 30 | Acționare geam spate partea pasagerului |
| 7 | 20 | Închidere ușă partea șoferului |
| 8 | – | – |
| 9 | 5 | Centru întrerupător coloana volan; Grup întrerupătoare faruri;
Obiect operativ sistem asistență șofer cu întrerupător semnalizare pericol. |
| 10 | 7.5 | Far stânga |
| 11 | 7.5 | Siguranță presă diagnostic; Sistem încălzire / climatizare;
Control dinamic stabilitate (DSC). |
| 12 | 5 | Panou comunicare telematică; Modul încuietori exterioare electronice. |
| 13 | 15 | Claxon (jos / sus) |
| 14 | – | – |
Bloc siguranțe al compartimentului motor
| Nr |
Amperi [A] | Descriere |
| 01 | 20 | Senzor arbore cu came; supapă de control a cantității de combustibil;
supapă de reglare a presiunii în rail; convertor de presiune al supapei de control a turbinei; supapă de comutare a supapei de bypass compresor cu presiune joasă (cu excepția USA); supapă auxiliară de comutare a supapei de bypass a radiatorului EGR (USA); actuator de presiune de supraalimentare (clasa de performanță „T”); Actuator de înaltă presiune a presiunii de supraalimentare de etapă (VNT – clasa de performanță „S”); Actuator de înaltă presiune a presiunii de supraalimentare de etapă nr. 2 (VNT (N57D30S1)). |
| 02 | 20 | Sondă lambda înainte de catalizator; Debitmetru de aer masic cu film cald;
Supapă de comutare montată pe motor; Senzor de oxigen după catalizator, senzor de stare ulei; Supapă de comutare a supapei de bypass a radiatorului EGR; Supapă de comutare a supapei de activare compresor cu presiune înaltă nr. 2; Traductor de presiune pentru supapa clapetă a gazelor de evacuare. |
| 03 | 30 | Electronică digitală diesel (DDE) |
| 04 | 10 | Senzor oxid de azot înainte de catalizator SCR; Sistem de răcire a pompei lichidului de răcire EGR (→ 04.2014);
Supapă de comutare pentru răcirea EGR la temperatură joasă; Senzor particule solide. |
| 05 | 10 | Convertor de presiune pentru supapa Wastegate; Supapă de comutare a supapei de control a turbinei;
Releu pompa lichidului de răcire. |
Bloc siguranțe (nu se poate înlocui)
| Nr |
Amperi [A] | Descriere |
| 01 | 25 | Electronică motor digitală (DME) – aprindere |
| 02 | 25 | Electronică motor digitală (DME) – injector |
| 03 | 15 | Electronică motor digitală (DME) – injector |
| 04 | 20 | Electronică motor digitală (DME) – injector |
| 05 | 40 | Electronică digitală motor (DME) – Valvetronic |
| 06 | 40 | Electronică digitală motor (DME) – Valvetronic |
| 07 | – | – |
| Releu | ||
| R1 | Aprindere și injectoare | |
| R2 | Valvetronic | |
| R3 | Electronică digitală motor (DME) | |
Bloc siguranțe al compartimentului motor (nu poate fi înlocuit)
| Nr |
Amperaggi [A] | Descriere |
| 400 | 125 | Releu de oprire a ventilatorului electric |
| 401 | 125 | Asistență electromecanică la direcție (EPS) |
| 402 | 100 | Încălzitor auxiliar electric |
| 403 | 50 | Încălzire filtru combustibil |

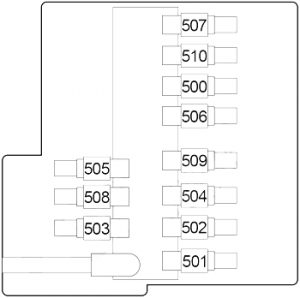

Bloc siguranțe celule siguranțe (nu se poate înlocui)
| Nr |
Amperi [A] | Descriere |
| 500 | 50 | Controler caroserie (BDC) |
| 501 | 125 | Tablou distribuție spate |
| 502 | 150 | Control dinamic al stabilității (DSC) |
| 503 | 125 | N63, S63, N20:Modul de alimentare integrat |
| 125 | D47, N47, N57:Releu principal al Electronicii Diesel Digitale (DDE) | |
| 504 | 125 | Controler caroserie (BDC) |
| 505 | 50 | Amplificator audio |
| 506 | 60 | N55, N63, S53, B47, N47, N57:Unitate de control a alimentării (PCU) |
| 60 | N20:Controler încărcare baterie auxiliară | |
| 507 | 40 | Încălzitor auxiliar electric spate dreapta |
| 508 | 40 | Control încălzire auxiliară a celui de-al treilea rând de scaune. |
| 509 | 40 | Controler caroserie (BDC) |
| 510 | 40 | Încălzitor auxiliar electric spate stânga |

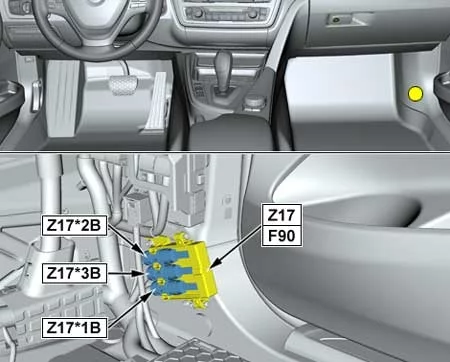

| Nr |
Amperi [A] | Descriere |
| 90 | 50 | Control dinamic al stabilității (DSC) |

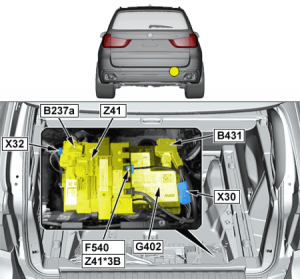

| Nr |
Amperi [A] | Descriere |
| 540 | 5 | Senzor inteligent al bateriei auxiliare |
Bloc siguranțe spate nr. 2 (opțiuni)
| Nr |
Amperi [A] | Descriere |
| 201 | 10 | Unitate de control auxiliară (SEC) |
| 202 | 7.5 | Unitate de control auxiliară (SEC) |
| 203 | 5 | Unitate de control auxiliară (SEC) |
| 204 | 5 | Unitate de control auxiliară (SEC) |
| 205 | 5 | Modul auxiliar al grupului de întrerupătoare |
| 206 | 5 | Modul audio suplimentar |
| 207 | 20 | Modul audio suplimentar |
| 208 | 5 | Modul audio suplimentar |
| 209 | 5 | Modul audio suplimentar |
| 210 | 5 | Unitate de control auxiliară (SEC) |
| 211 | 20 | Dezumidificator parbriz față |
| 212 | 20 | Dezumidificator parbriz față |
| 213 | 15 | Geam lateral încălzit (față stânga / dreapta) |
| 214 | 5 | Unitate de control auxiliară |
| 215 | 5 | Unitate de control auxiliară |
| 216 | 5 | Unitate de control auxiliară |
| 217 | 5 | Modul audio suplimentar |
| 218 | 5 | Unitate de control auxiliară |
| 219 | 5 | Modul audio suplimentar |
| 220 | 5 | Unitate de control auxiliară |

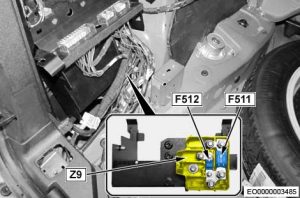

Suporturi pentru siguranțe în portbagaj
| Nr |
Amperaj [A] | Descriere |
| 301 | 10 | Unitate de control auxiliară |
| 302 | 5 | Modul auxiliar al clusterului de întrerupătoare |
| 303 | 5 | Modul audio suplimentar |
| 304 | 5 | Unitate de control auxiliară (SEC) |
| 311 | 30 | Alimentare geam |
| 312 | 30 | Alimentare geam |
| 313 | 30 | Alimentare geam |
| 314 | 30 | Alimentare geam |
| 615 | 5 | Electronică pentru mașini electrice (EME) |
| 612 |
| Nr |
Amperi [A] | Descriere |
| 511 | 100 | Siguranță (fără baterie auxiliară):301, 302, 303, 304, 311, 312, 313, 314. |
| 100 | Siguranță (cu baterie auxiliară):201, 202, 203, 204, 205, 206, 207, 208, 209, 210,
211, 212, 213, 214, 215, 216, 217, 218. |
|
| 512 | 100 | Siguranță (fără baterie auxiliară):301, 302, 303, 304, 311, 312, 313, 314. |
| 100 | Siguranță (cu baterie auxiliară):201, 202, 203, 204, 205, 206, 207, 208, 209, 210,
211, 212, 213, 214, 215, 216, 217, 218. |
