BMW 730, 735i, 735iL, 750iL (e32) (1991) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a BMW Seria 7 (730, 735i, 735iL, 750iL – E32) 1991, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
BMW 730, 735i, 735iL, 750iL (e32) 1991 – schema cutiei de siguranțe
Anul producției: 1991.
Siguranță brichetă (priză de alimentare) în BMW E32 este siguranța 2 (conector 6331) în cutia de siguranțe.

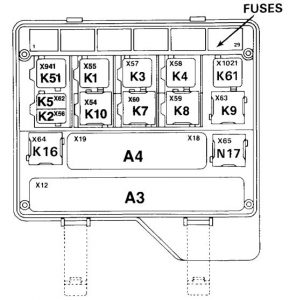

Cutie de distribuție față
cutie de distribuție față
| Poziție | Conector | Descriere |
| A3 | X12 | Control bec, modul |
| A4 | X18, X19 | Controlează modul control |
| K1 | X55 | Releu demaror (cutie automată) |
| K2 | X56 | Releu claxon |
| K3 | X57 | Releu evacuare, KLR |
| K4 | X58 | Releu ventilator |
| K5 | X62 | Releu pompă spălare |
| K7 | X60 | Releu monitorizare lumini de poziție |
| K8 | X59 | Releu dezumidificator față / pompă apă |
| K9 | X63 | Releu evacuare, KL15 |
| K10 (fără ASC) | X54 | Protecție supratensiune Sistem antiblocare roți (ABS) |
| K16 | X64 | Releu lumini de avarie |
| K51 | X941 | Releu lumini de avarie |
| K61 | X1021 | Releu evacuare, KL61 |
| N17 | X64 | Unitate control impact |
Siguranțe
| Poziție | Amperi [A] | Conector | Descriere |
| 1 | 15 | 1374 | Control electronic al clapetei |
| 1375 | Control electronic al clapetei | ||
| 2465 | Control electronic al transmisiei (EGS / EML) | ||
| 3435 | Avertizare plăcuțe frâne | ||
| 3450 | Sistem antiblocare roți (ABS) | ||
| 3451 | Control automat al stabilității | ||
| 3452 | Control automat al stabilității și tracțiunii (ASC + T) | ||
| 6200 | Set de semnalizatoare / control de control | ||
| 6301 | Monitor lampă (LKM) | ||
| 6314 | Lumini de parcare / spate / marcator / sub capotă | ||
| 6325 | Lumină de stop | ||
| 6571 | Regulator de viteză (Tempomat) | ||
| 6572 | Regulator de viteză (EML) | ||
| 2 | 7,5 | 6167 | Spray faruri / proiectoare de ceață (ZKE) |
| 6300 | Detalii comutator lumină | ||
| 6301 | Monitor lampă (LKM) | ||
| 6312 | Aprinde luminile de avarie | ||
| 6313 | Far / proiectoare de ceață | ||
| 6330 | Lumini interioare (ZKE) | ||
| 6331 | Iluminare compartiment port-objete / brichetă pentru trabucuri / scrumieră / priză de încărcare | ||
| 3 | 7,5 | 6167 | Spray faruri / proiectoare de ceață (ZKE) |
| 6300 | Detalii comutator lumină | ||
| 6301 | Monitor lampă (LKM) | ||
| 6312 | Aprinde luminile de avarie | ||
| 6313 | Far / proiectoare de ceață | ||
| 4 | 7,5 | 6167 | Spray faruri / proiectoare de ceață (ZKE) |
| 6300 | Detalii comutator lumină | ||
| 6301 | Monitor lampă (LKM) | ||
| 6313 | Far / proiectoare de ceață | ||
| 6314 | Lumini de parcare / spate / marcator / sub capotă | ||
| 6320 | Lumini de licență / portbagaj | ||
| 6330 | Lumini interioare (2KE) | ||
| 6331 | Iluminare compartiment port-objete / brichetă pentru trabucuri / scrumieră / priză de încărcare | ||
| 5 | 10 | 6167 | Spray faruri / proiectoare de ceață (ZKE) |
| 6300 | Detalii comutator lumină | ||
| 6301 | Monitor lampă (LKM) | ||
| 6313 | Far / proiectoare de ceață | ||
| 6314 | Lumini de parcare / spate / marcator / sub capotă | ||
| 6320 | Lumini de licență / portbagaj | ||
| 6330 | Lumini interioare (2KE) | ||
| 6331 | Iluminare compartiment port-objete / brichetă pentru trabucuri / scrumieră / priză de încărcare | ||
| 6 | 15 | 6312 | Aprinde luminile de avarie |
| 7 | 15 | 6301 | Monitor lampă (LKM) |
| 6313 | Far / proiectoare de ceață | ||
| 8 | – | – | – |
| 9 | 15 | 6133 | Claxon |
| 6450 | Control automat climatizare (IHKA) | ||
| 6454 | Ventilator auxiliar | ||
| 6501 | Telefon mobil (norme) | ||
| 10 | 7,5 | 6301 | Monitor lampă (LKM) |
| 6313 | Far / proiectoare de ceață | ||
| 11 | 7,5 | 6301 | Monitor lampă (LKM) |
| 6313 | Far / proiectoare de ceață | ||
| 12 | 7,5 | 3715 | Control electronic al amortizoarelor (EDC) |
| 5116 | Oglindă electrică | ||
| 5119 | Oglinzi cu memorie | ||
| 6200 | Set de semnalizatoare / control de control | ||
| 6322 | Lumini de avarie | ||
| 13 | 7,5 | 6301 | Monitor lampă (LKM) |
| 6312 | Aprinde luminile de avarie | ||
| 6313 | Far / proiectoare de ceață | ||
| 14 | 7,5 | 6301 | Monitor lampă (LKM) |
| 6312 | Aprinde luminile de avarie | ||
| 6313 | Far / proiectoare de ceață | ||
| 15 | 7,5 | 6151 | Ștergător parbriz (ZKE) |
| 6156 | Ștergător parbriz (ZKE) | ||
| 6331 | Iluminare compartiment port-objete / brichetă pentru trabucuri / scrumieră / priză de încărcare | ||
| 6581 | Calculator bord | ||
| 16 | 20 | 3231 | Coloană volan cu memorie |
| 5119 | Oglinzi cu memorie | ||
| 5201 | Locuri cu memorie | ||
| 5202 | Suport pentru lemn |
| 5203 | Scaune încălzite | ||
| 17 | 7,5 | 1230 | Sistem de încărcare |
| 1240 | Început | ||
| 1360 | Electronică injecție (DME 1.3) | ||
| 1361 | Electronică injecție (DME / EML 1.3) | ||
| 1367 | Electronică injecție (DME / EML 1.7) | ||
| 1374 | Control electronic clapetă | ||
| 1375 | Control electronic clapetă | ||
| 2460 | Control electronic transmisie (EGS) | ||
| 2465 | Control electronic transmisie (EGS / EML) | ||
| 3435 | Avertizare plăcuțe frâne | ||
| 3450 | Sistem antiblocare roți (ABS) | ||
| 3451 | Control automat stabilitate | ||
| 3452 | Control automat stabilitate și tracțiune (ASC + T) | ||
| 5116 | Oglindă electrică | ||
| 5119 | Oglinzi cu memorie | ||
| 5120 | Încălzire încuietoare ușă (ZKE) | ||
| 5133 | Scaune electrice | ||
| 5201 | Locuri cu memorie | ||
| 5410 | Trapă (ZKE) | ||
| 6100 | Electronica centrală caroserie (ZKE) | ||
| 6167 | Spălător faruri / proiectoare de ceață (ZKE) | ||
| 6200 | Set semnalizatoare / control control | ||
| 6330 | Lumini interioare (ZKE) | ||
| 6571 | Tempomat (Tempomat) | ||
| 6575 | Sistem antifurt (DWA) | ||
| 6581 | Calculator bord | ||
| 6610 | Aspect interior (IRS) | ||
| 18 | 15 | 3231 | Coloană direcție cu memorie |
| 5119 | Oglinzi cu memorie | ||
| 5201 | Încălzire încuietoare ușă (ZKE) | ||
| 6330 | Lumini interioare (ZKE) | ||
| 6500 | Radio / CD player (normative) | ||
| 6575 | Sistem antifurt (DWA) | ||
| 19 | 30 | 6413 | Ventilație în portbagaj |
| 6450 | Control automat climat (IHKA) | ||
| 20 | 7,5 | 1374 | Control electronic clapetă |
| 1375 | Control electronic clapetă | ||
| 3435 | Avertizare plăcuțe frâne | ||
| 5126 | Închidere centralizată (ZKE) | ||
| 5133 | Scaune electrice | ||
| 5410 | Trapă (ZKE) | ||
| 6200 | Set semnalizatoare / control control | ||
| 6314 | Lumini parcare / stop / marcaj / sub capotă | ||
| 6322 | Lumini avarie | ||
| 6413 | Ventilație în portbagaj | ||
| 6450 | Control automat climat (IHKA) | ||
| 6575 | Sistem antifurt (DWA) | ||
| 6581 | Calculator bord | ||
| 21 | 7,5 | 6300 | Detalii comutator lumină |
| 6413 | Ventilație în portbagaj | ||
| 6420 | Dezumidificator / antenă geam spate | ||
| 6450 | Control automat climat (IHKA) | ||
| 22 | 30 | 6167 | Spălător faruri / proiectoare de ceață (ZKE) |
| 23 | 15 | 1361 | Electronică injecție (DME / EML 1.3) |
| 1357 | Electronică injecție (DME / EML 1.7) | ||
| 24 | 15 | 1367 | Electronică injecție (DME / EML 1.7) |
| 25 | 30 | 6454 | Ventilator auxiliar |
| 26 | 30 | 6331 | Iluminare compartiment torpedou / brichetă pentru trabucuri / scrumieră / priză încărcare |
| 27 | 30 | 5200 | Scaune electrice |
| 5203 | Scaune încălzite | ||
| 28 | 15 | 1230 | Sistem de încărcare |
| 1357 | Electronică injecție (DME / EML 1.7) | ||
| 3240 | Servodirecție (Servotronic) | ||
| 6169 | Încălzitoare flux pentru spălătoare parbriz | ||
| 25 | 7,5 | 3451 | Control automat stabilitate |
| 5200 | Scaune electrice | ||
| 5203 | Scaune încălzite | ||
| 5205 | Tetieră automată spate | ||
| 6169 | Încălzitoare flux pentru spălătoare parbriz | ||
| 6200 | Set semnalizatoare / control control | ||
| 6450 | Control automat climat (IHKA) | ||
| 6454 | Ventilator auxiliar |
Cutia de distribuție spate
| Număr | Conector | Descriere |
| A1 | X253, X254, X255, X332 | Modul general |
| A5 | X258, X259 | Modul releu |
| A13 | X616 | Controler tetieră spate |
| K11 | X293 | Releu ștergător parbriz |
| K13 | X2922 | Releu dezumidificator spate |
| K15 | X294 | Releu protecție alimentare electrică |
| K27 | X631 | Releu încălzire / poziție scaun spate stânga (cu scaune spate electrice) |
| K28 | X632 | Releu încălzire / poziție scaun spate dreapta (cu scaune spate electrice) |
| K600 | X620 | Releu încălzire scaune spate / tetieră (fără scaune spate electrice) |
| N13 | X262 | Unitate control încuietoare cu infraroșu |
Siguranțe
| Poziția siguranței | Ampere [A] | Conector | Descriere |
| 30 | 7,5 | 5119 | Oglinzi cu memorie |
| 5120 | Încălzirea încuietorii ușii (ZKE) | ||
| 5126 | Închidere centralizată (ZKE) | ||
| 5133 | Geamuri electrice (ZKE) | ||
| 5201 | Scaun cu memorie | ||
| 5410 | Trapă (ZKE) | ||
| 6100 | Electronică centrală caroserie (ZKE) | ||
| 6330 | Iluminare interioară (ZKE) | ||
| 31 | 7,5 | 5126 | Geamuri electrice (ZKE) |
| 5133 | Geamuri electrice (ZKE) | ||
| 5410 | Trapă (ZKE) | ||
| 6575 | Sistem antifurt (DWA) | ||
| 6610 | Blocare cu infraroșu (IRS) | ||
| 32 | 15 | – | – |
| 33 | 15 | 6200 | Set de semnalizatoare / control de control |
| 6320 | Lumini număr / portbagaj | ||
| 6330 | Iluminare interioară (ZKE) | ||
| 6331 | Iluminare compartiment depozitare / brichetă pentru trabucuri / scrumieră / priză de încărcare | ||
| 6575 | Sistem antifurt (DWA) | ||
| 34 | – | – | – |
| 35 | – | – | – |
| 36 | – | – | – |
| 37 | – | – | – |
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | 30 | 5200 | Scaune electrice |
| 5203 | Scaune încălzite | ||
| 5205 | Tetieră automată spate | ||
| 41 | 30 | 6500 | Radio / cititor CD (normative) |
| 6575 | Sistem antifurt (DWA) | ||
| 42 | 30 | 5201 | Scaun cu memorie |
| 43 | 30 | 5200 | Scaune electrice |
| 44 | 30 | 5133 | Geamuri electrice (ZKE) |
| 5201 | Scaun cu memorie | ||
| 5410 | Trapă (ZKE) | ||
| 6100 | Electronică centrală caroserie (ZKE) | ||
| 6161 | Ștergător parbriz (ZKE) | ||
| 6166 | Stropitor parbriz (ZKE) | ||
| 6167 | Stropitor faruri / proiectoare de ceață (ZKE) | ||
| 6330 | Iluminare interioară (ZKE) | ||
| 45 | 30 | – | – |
| 46 | 30 | 6420 | Dezumidificator / antenă geam spate |
| 47 | 30 | 6100 | Electronică centrală caroserie (ZKE) |
| 48 | 15 | – | – |
| 49 | 10 | 6501 | Telefon mobil (normative) |
| 50 | 30 | – | – |
| 51 | 7,5 | – | – |
| 52 | – | – | – |
| 53 | – | – | – |
| 54 | – | – | – |

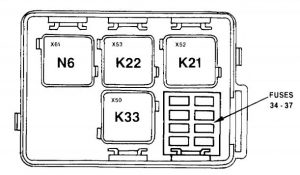

Cutia auxiliară a releelor 1
cutia releelor auxiliare 1
| Număr | Conector | Descriere |
| K21 | X52 | Releu viteză normală |
| K22 | X53 | Releu rapid |
| K33 | X56 | Releu motronic climatizare |
| N6 | X61 | Modul control Far / Proiector de ceață față (SRA) |
Cutia auxiliară a releelor 2
cutia de relee auxiliare 2
| Număr | Conector | Descriere |
| K210 | X6311 | Releu pompa combustibil I |
| K211 | X6321 | Releu pompa combustibil II |
| K212 | X6310 | Releu principal I |
| KK213 | X6320 | Releu principal II |
| – | X6001 | Conector (8 PIN) |
| – | X8575 | Conector (2 PIN) |
| – | X6400 | Stâlp intersecție B + |
