BMW 7 E23 (1977-1987) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a BMW Serie 7 (E23) 1977-1987, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).
BMW 7 E23 (1977-1987) – schema siguranțelor
Anul producției: 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987.
Siguranță brichetă (priză de alimentare) în Volkswagen Amarok este siguranța 4 în cutia de siguranțe.

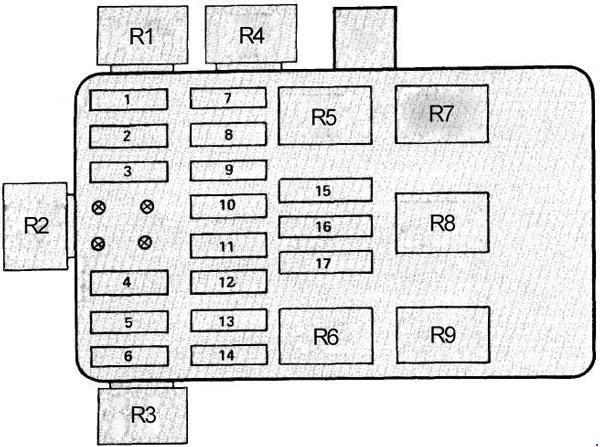

Cutia de siguranțe (până în 1982)
| Siguranță | Amperi [A] | Descriere |
| 1 | 15 | Flux de combustibil / control vapori combustibil Control viteză la ralanti |
| 2 | 8 | Faruri (partea dreaptă faruri de întâlnire) |
| 3 | 8 | Faruri (faruri de întâlnire stânga) |
| 4 | 25 | Brichetă pentru trabucuri |
| 5 | 8 | Control activ Încărcare automată Lanternă Semnalizatoare închidere centralizată Lumină sertar încălzire plafon Bloc ușă încălzit Avertizare cheie aprindere / avertizare centură de siguranță Lumini interioare Lumini: avertizare semnalizare / pericol Calculator bord Radio / alimentare Antenă Lumină portbagaj |
| 6 | 8 | Control activ Lumini de urgență / lumini de mers înapoi Avertizare plăcuțe frână Pilot automat Lumini pe bord Semnalizatoare Reglare viteză la ralanti Lumini interioare Oglinzi electrice Alimentare geamuri Avertizare centură de siguranță Semnalizatoare avertizare vitezometru |
| 7 | 8 | Faruri (faruri de drum stânga, dreapta) |
| 8 | 8 | Faruri (faruri de drum stânga, dreapta) |
| 9 | 8 | Control activ Lumini bord Lumini: Parcare față / spate / Sub capotă Lumini: Marker spate / Număr |
| 10 | 8 | Lumini control Active Check : parcare față / spate |
| 11 | 16 | Control activ claxon de control Lumini: ștergător / spălător parbriz cu avertizare semnalizare / pericol |
| 12 | 8 | Radio cu control activ / Lumină de stop antenă alimentare / Indicatoare de avertizare pilot automat |
| 13 | 25 | Dezumidificator scaun spate / trapă |
| 14 | 25 | Încălzitor automat-climatizare Pompă auxiliară ventilator |
| 15 | 8 | Proiectoare de ceață (dreapta) |
| 16 | 8 | Proiectoare de ceață (stânga) |
| 17 | 25 | Ventilator auxiliar |
| Releu | ||
| R1 | Releu pompă combustibil | |
| R2 | Releu ventilator auxiliar (viteză 1) | |
| R3 | Releu control faruri de întâlnire | |
| R4 | Releu electrovalvă evacuare | |
| R5 | Releu faruri de drum | |
| R6 | Releu claxon | |
| R7 | Releu faruri de întâlnire | |
| R8 | Releu lumină proiectoare de ceață | |
| R9 | Releu evacuare | |
| Amperi [A] | Circuite protejate | |
| Siguranțe auxiliare ventilatoare (2) | 25 | Ventilator auxiliar |
Sub bord, în partea stângă a bordului
| Amperi [A] | Circuite protejate | |
| Comutator geam electric | 25 | Geamuri electrice |
| Amperi [A] | Circuite protejate | |
| Radio cablată | 25 | Radio |

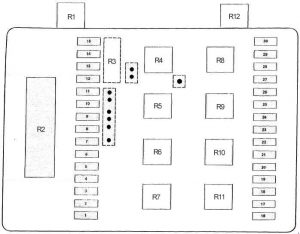

Cutia de siguranțe (din 1982)
| Siguranță | Valoare în amperi [A] | Descriere |
| 1 | 15 | Faruri (faruri de drum stânga, faruri de întâlnire dreapta) |
| 2 | 15 | Faruri (faruri de drum dreapta, faruri de întâlnire stânga) |
| 3 | 15 | Ventilator auxiliar 91 ° C (196 ° F) |
| 4 | 15 | Lumini: semnalizator / pericol |
| 5 | 30 | Ștergător / spălător parbriz, încălzitoare jet spălător parbriz față |
| 6 | 7,5 | Control activ, lumină de stop / pilot automat / iluminare hartă |
| 7 | 15 | Claxon |
| 8 | – | – |
| 9 | 15 | Lumini marșarier, control combustibil (echipament electric motor) |
| 10 | 7,5 | Active Check Control, avertizare conducte frână, computer de bord, avertizare centură de siguranță, indicator intervale întrețineri, tahometru / indicatori / indicatoare de avertizare |
| 11 | 15 | Alimentare combustibil (pompă combustibil principală și auxiliară) |
| 12 | 7,5 | Control activ, computer de bord, radio (siguranță radio), indicatoare de avertizare |
| 13 | 7,5 | Faruri (faruri de întâlnire stânga) |
| 14 | 7,5 | Faruri (faruri de întâlnire dreapta) |
| 15 | – | – |
| 16 | 30 | Ventilator auxiliar, pompă vid, încălzitor / climatizare |
| 17 | 15 | Încălzire / Climatizare, iluminare interioară, oglinzi electrice, geamuri electrice, avertizare centură de siguranță, lumini de stop / pilot automat, încălzitoare parbriz |
| 18 | 30 | Ventilator auxiliar 99 ° C (210 ° F) |
| 19 | 30 | Trapă, scaune încălzite |
| 20 | 30 | Dezumidificator |
| 21 | 7,5 | Control activ, încărcare automată torță, indicatoare, iluminare torpedou, iluminare interioară, computer de bord, radio, indicator intervale service, lumini portbagaj, semnalizator centură de siguranță, memorie, ceas |
| 22 | 7,5 | Active Check Control, lumini: față parcare / spate |
| 23 | 7,5 | Active Check-Control, dezumidificator spate, Lumini: Parcare față / spate Sub capotă, Lumini: Vizieră / Bord, Lumini: Marker spate, Lumini: semnalizare / urgență, lumini motor, număr |
| 24 | 15 | Lumini: avertizare semnalizare / pericol, semnalizator uși deschise |
| 25 | – | – |
| 26 | 30 | Scaune electrice, geamuri electrice |
| 27 | 30 | Închidere centralizată, încuietoare ușă încălzită, calculator bord, alarmă antifurt |
| 28 | 30 | Brichetă, antenă alimentare (siguranță radio) |
| 29 | 7,5 | Proiectoare de ceață (partea proiectoare de ceață stânga) |
| 30 | 7,5 | Proiectoare de ceață (partea proiectoare de ceață dreapta) |
| 32 | 30 | Siguranță accesoriu (neutilizată) |
| 33 | 30 | Siguranță accesoriu (neutilizată) |
| Releu | ||
| R1 | Releu pompă combustibil | |
| R2 | Unitate control ștergător parbriz | |
| R3 | Releu control faruri de întâlnire | |
| R4 | Releu faruri de întâlnire | |
| R5 | Releu faruri de drum | |
| R6 | Releu claxon | |
| R7 | Releu auxiliar ventilator (viteză 1) | |
| R8 | Releu lumină proiectoare de ceață | |
| R9 | Releu descărcare (dezumidificator spate, trapă electrică, scaun încălzit) | |
| R10 | Releu auxiliar ventilator (viteză 2) | |
| R11 | Releu descărcare (ventilator încălzitor) | |
| R12 | Releu încălzitor senzor oxigen | |
| Amperi [A] | Circuite protejate | |
| Comutator alimentare geam | 25 | Ridicare geam |
