Tesla Model S (2014) (versiune europeană) – cutia de siguranțe
Tesla Model S (2014) – schema cutiei de siguranțe (versiunea europeană)
Anul producției: 2014.

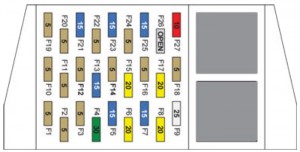

Cutia de siguranțe 1
| Siguranță | Amp [A] | Descriere |
| F1 | 5 | Senzor accesorii;
Radio; Hub USB. |
| F2 | 5 | Sistem de nivelare faruri
(doar vehicule cu suspensie cu arc UE/China) |
| F3 | 5 | Lumini de curtoazie;
Oglindă retrovizoare. |
| F4 | 30 | Încălzire exterioară scaun spate
(opțiune frig) |
| F5 | 15 | Încălzire scaun (scaun partea șoferului) |
| F6 | 20 | Amplificator audio de bază |
| F7 | 15 | Încălzire scaun (scaun față partea pasagerului) |
| F8 | 20 | Amplificator audio de înaltă calitate |
| F9 | 25 | Trapă |
| F10 | 5 | Curele de siguranță pasive |
| F11 | 5 | Comutatoare pe volan |
| F12 | 5 | Senzor mod condus și viteză deviere
(control stabilitate / tracțiune) |
| F13 | 15 | Parcare ștergător |
| F14 | 5 | Invertor tracțiune |
| F15 | 20 | Frână electrică de parcare |
| F 16 | 5 | Senzori parcare / unghi mort |
| F17 | 20 | Frână electrică de parcare |
| F18 | 5 | Neutilizat |
| F19 | 5 | Senzor HVAC în vehicul |
| F20 | 5 | Logică încălzitor aer în cabină |
| F21 | 15 | Pompă lichid răcire baterie 1 |
| F22 | 5 | Actuatori intrare |
| F23 | 15 | Pompă lichid răcire în sistemul de tracțiune |
| F24 | 5 | Climatizare în cabină |
| F25 | 15 | Pompă lichid răcire baterie 2 |
| F26 | – | Neutilizat |
| F27 | 10 | Controler termic |

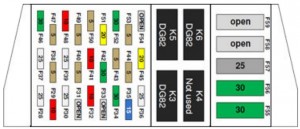

Cutia de siguranțe 2
| Nr | Amp [A] | Descriere |
| F28 | 25 | Motor ridicare geam (spate dreapta) |
| F29 | 10 | Putere releu |
| F30 | 25 | Motor ridicare geam (față dreapta) |
| F31 | – | Neutilizat |
| F32 | 10 | Control uși (partea dreaptă) |
| F33 | – | Neutilizat |
| F34 | 30 | Încălzire scaune spate centrale;
Spălător lunetă / ștergător parbriz; Dezghețare (opțiune frig). |
| F35 | 15 | Presiune alimentare 12V |
| F36 | 25 | Suspensie pneumatică |
| F37 | 25 | Motor ridicare geam (spate stânga) |
| F38 | 5 | Memorie scaun partea șoferului |
| F39 | 25 | Motor ridicare geam (față stânga) |
| F40 | 5 | Mânere uși spate |
| F41 | 10 | Control uși (partea stângă) |
| F42 | 30 | Elevator electric pentru încărcare |
| F43 | 5 | Senzor putere constantă;
Comutator frână. |
| F44 | 5 | Încărcător baterie (port încărcare) |
| F45 | 20 | Intrare pasivă (claxon) |
| F46 | 30 | Control caroserie (grup 2) |
| F47 | 5 | Iluminare compartiment port-objete |
| F48 | 10 | Control caroserie (grup 1) |
| F49 | 5 | Panou instrumente |
| F50 | 5 | Sirena;
Senzor intruziune / înclinare (doar Europa). |
| F51 | 20 | Ecran touchscreen |
| F52 | 30 | Geam spate încălzit |
| F53 | 5 | Sistem gestionare baterie |
| F54 | – | Neutilizat |
| F55 | 30 | Scaun electric față stânga |
| F56 | 30 | Scaun electric față dreapta |
| F57 | 25 | Ventilator cabina |
| F58 | – | Neutilizat |
| F59 | – | Neutilizat |
Cutia de siguranțe 3
| Siguranță | Amp [A] | Descriere |
| F71 | 40 | Ventilator condensator (stânga) |
| F72 | 40 | Ventilator condensator (dreapta) |
| F73 | 40 | Pompă gol |
| F74 | 20 | Șină alimentare 12V (cabina) |
| F75 | 5 | Servodirecție |
| F76 | 5 | Sistem antiblocare roți (ABS) |
| F77 | 25 | Control stabilitate |
| F78 | 20 | Faruri – Faruri de drum / Faruri de întâlnire |
| F79 | 30 | Lumină – exterior / interior |
Cutia de siguranțe 4
| Siguranță | Amp [A] | Descriere |
| F101 | 15 | Încălzire scaun spate stânga |
| F102 | 15 | Încălzire scaun spate dreapta |
| F103 | 5 | Control încălzire scaun spate central |
| F104 | 15 | Încălzire scaune spate centrale |
| F105 | 15 | Dezghețare ștergător parbriz |
| F106 | – | Neutilizat |
Cutia de siguranțe 4 Dacă Model S este echipat cu opțiunea frig, o cutie de siguranțe suplimentară (4) se află sub panoul de căptușeală pe partea șoferului.
