BMW 3 E90, E91, E92, E93 (2005-2013) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a BMW Serie 3 (E90, E91, E92, E93) 2005-2013, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
BMW Serie 3 E90, E91, E92, E93 (2005-2013) descriere schema cutiei de siguranțe
Anul producției: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013
Siguranță brichetă (priză de alimentare) în BMW Serie 3 E90, E91, E92, E93 (2005-2010) este siguranța F30 în cutia de siguranțe din compartimentul portbagajului.

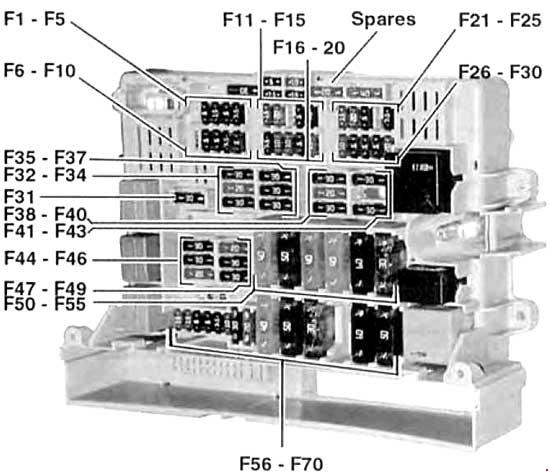

În spatele compartimentului portbagajului (până în 03.2007)
| Nr | Amperaj [A] | Descriere |
| F1 | – | – |
| F2 | 5 | Antena |
| F3 | 20 | Încălzirea scaunului partea pasagerului |
| F4 | 5 | Sistem acces auto |
| F5 | 7,5 | Centru control funcții trapă |
| F6 | 15 | Modul control transmisie |
| F7 | 20 | Modul control încălzitor suplimentar. |
| F8 | 5 | Changer CD |
| F9 | 10 | Control automat viteză activ |
| F10 | – | – |
| F11 | 10 | Radio |
| F12 | 20 | Cabriolet controlat de sus sau trapă;
Centru funcții trapă (FZD). |
| F13 | 5 | Controler iDrive |
| F14 | – | – |
| F15 | 5 | Senzor AUC |
| F 16 | 15 | Claxon |
| F17 | 5 | Cutie telefonică extractibilă;Transmițător telefonic. |
| F18 | 5 | Changer CD |
| F19 | 7,5 | Modul control acces confort;Module control mânere exterioare
uși față; Senzor sirenă și senzor înclinare. |
| F20 | 5 | DSC;Modul control cutia de distribuție. |
| F21 | 7,5 | Set întrerupătoare ușă partea șoferului;Oglinzi retrovizoare exterioare. |
| F22 | 10 | Gestionare dinamică longitudinală;Difuzor de deblocare cârlig remorcă. |
| F23 | 10 | Tuner digital;Radio satelit. |
| F24 | 5 | Control presiune pneuri (RDC) |
| F25 | 10 | Module control poziționare centuri siguranță față. |
| F26 | 10 | Iluminare selector;Cutie telefonică extractibilă;
Transmițător telefonic. |
| F27 | 5 | Set întrerupătoare ușă partea șoferului;Transmițător telefonic. |
| F28 | 5 | Centru control funcții trapă;Control parcare (PDC). |
| F29 | 5 | Senzor AUC;Module încălzire scaune față. |
| F30 | 20 | Priză 12 V;Brichetă față. |
| F31 | 20 | CCC/M-ASK;Radio. |
| F32 | 30 | Modul încălzire scaun partea șoferului;Modul scaun partea șoferului. |
| F33 | 30 | Control scaun față |
| F34 | 30 | Amplificator audio |
| F35 | 30 | DSC |
| F36 | 30 | Modul pentru picioare |
| F37 | 30 | Control scaun partea șoferului |
| F38 | 30 | Modul control cutia de distribuție |
| F39 | 30 | Ștergătoare |
| F40 | 20 | Pompă combustibil (EKPS) |
| F41 | 30 | Modul pentru picioare |
| F42 | 30 | Modul remorcă |
| F43 | 30 | Pompă spălător faruri |
| F44 | 30 | Modul remorcă |
| F45 | 40 | Sistem de direcție activ |
| F46 | 30 | Dezghețare lunetă spate |
| F47 | 20 | Presa remorcă |
| F48 | 20 | Ștergător spate și control al spălătorului parbrizului. |
| F49 | 30 | Încălzire scaun partea pasagerului |
| F50 | 40 | Sistem de direcție activ |
| F51 | 50 | Sistem de acces la mașină |
| F52 | 50 | Modul pentru picioare |
| F53 | 50 | Modul pentru picioare |
| F54 | 60 | B+ potențial distribuitor |
| F55 | – | – |
| F56 | 15 | Închidere centralizată |
| F57 | 15 | Închidere centralizată |
| F58 | 5 | Set de semnalizatoare; Presa OBD II. |
| F59 | 5 | Set de întrerupătoare coloana de direcție. |
| F60 | 7,5 | Climatizare și încălzire |
| F61 | 5 | Iluminare compartiment încărcare; Display informativ central;
Iluminare compartiment port-objete; Iluminare portbagaj. |
| F61 | 30 | Control geam |
| F63 | 30 | Control geam |
| F64 | 30 | Control geam |
| F65 | 40 | DSC |
| F66 | 50 | Încălzitor combustibil (Diesel) |
| F67 | 50 | Stadiu ieșire ventilator |
| F68 | 50 | Releu pompă vid |
| F69 | 50 | Ventilator răcire motor |
| F70 | 50 | Pompă injecție aer secundar |
| F71 | 20 | Presa remorcă |
| F72 | – | – |
| F73 | – | – |
| F73 | – | – |
| F74 | – | – |
| F75 | – | – |
| F76 | – | – |
| F77 | 30 | Injectoare combustibil; Bobine de aprindere;
Condensator anti-interferențe. |
| F78 | – | – |
| F79 | – | – |
| F80 | – | – |
| F81 | – | – |
| F82 | – | – |
| F83 | – | – |
| F84 | – | – |
| F85 | – | – |
| F86 | – | – |
| F87 | – | – |
| F88 | – | – |

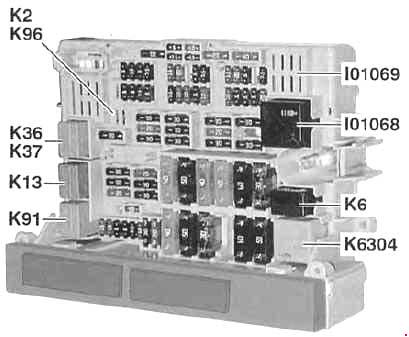

| Releu | Descriere | |
| I01068 | Releu, bornă 30g | |
| I01069 | Releu, bornă 15 (pe placa PC) | |
| K2 | Releu claxon (pe placa PC) | |
| K6 | Releu spălător faruri | |
| K13 | Releu dezghețare lunetă spate | |
| K36 | Releu ștergător 1 | |
| K37 | Releu ștergător 2 | |
| K91 | Releu ștergător spate (Sport Wagon). | |

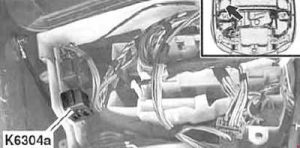

| K6304 | Releu pompă injecție aer secundară. | |

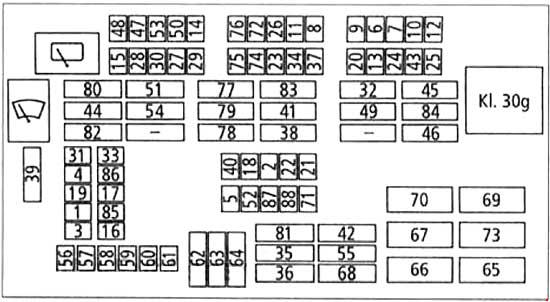

În spatele compartimentului portbagajului (03.2007 – 09.2007)
| Nr | Amperaj [A] | Descriere |
| F1 | 10 | Modul control protecție împotriva răsturnării. |
| F2 | 5 | Set de semnalizatoare; Priză OBD II. |
| F3 | 20 | Încălzire scaun partea pasagerului |
| F4 | 5 | Sistem acces la mașină |
| F5 | – | – |
| F6 | 15 | Modul control transmisie |
| F7 | 20 | Modul control încălzitor suplimentar |
| F8 | 20 | Amplificator audio |
| F9 | 10 | Regulator de viteză activ |
| F10 | 15 | Modul remorcă |
| F11 | 10 | Radio |
| F12 | 20 | Cabriolet controlat de sus de trapă;
Centru funcții trapă (FZD). |
| F13 | 5 | Controler iDrive; Control presiune pneuri (RDC). |
| F14 | – | – |
| F15 | 5 | Senzor AUC |
| F 16 | 15 | Claxon |
| F17 | 5 | Cutie telefonică detașabilă; Transmițător telefonic. |
| F18 | 5 | Înlocuire: Antenă;
Iluminare levier cutie de viteze; Nu se înlocuiește: Oglindă retrovizoare electrocromatică; Iluminare cadru cutie de viteze. |
| F19 | 7,5 | Senzor sirenă și senzor înclinare |
| F20 | 5 | DSC; Modul control cutie de distribuție. |
| F21 | 7,5 | Set comutatoare ușă partea șoferului; Oglinzi retrovizoare exterioare. |
| F22 | 10 | Gestionare dinamică longitudinală |
| F23 | 10 | Tuner digital; Radio satelit. |
| F24 | 5 | Convertor curent continuu; Releu dezactivare ventilator. |
| F25 | 10 | Module control poziționare centuri de siguranță față. |
| F26 | 10 | Cutie telefonică detașabilă; Transmițător telefonic. |
| F27 | 5 | Set comutatoare ușă partea șoferului; Transmițător telefonic. |
| F28 | 5 | Centru control funcții trapă; Control parcare (PDC). |
| F29 | 5 | Module încălzire scaune față |
| F30 | 20 | Priză 12 V; Brichetă față. |
| F31 | 20 | CCC/M-ASK |
| F32 | 30 | Modul scaun partea șoferului |
| F33 | 5 | Modul control acces confort; Module control mânere
exterioare uși față. |
| F34 | 5 | Changer CD; Antenă. |
| F35 | 30 | DSC |
| F36 | 30 | Modul pentru picioare |
| F37 | 10 | Control scaun față |
| F38 | 30 | Modul control cutie de distribuție |
| F39 | 30 | Perii |
| F40 | 7,5 | Centru control funcții trapă |
| F41 | 30 | Modul pentru picioare |
| F42 | 40 | Modul pentru picioare |
| F43 | – | – |
| F44 | 30 | Modul remorcă |
| F45 | 40 | Sistem de direcție activ |
| F46 | 30 | Dezghețare lunetă spate |
| F47 | 20 | Presa de remorcă |
| F48 | 20 | Pompă spălător faruri;Ștergător spate și
control spălător. |
| F49 | 30 | Modul scaun pasager |
| F50 | 10 | Modul control motor (ECM) |
| F51 | 40 | Sistem acces auto |
| F52 | 20 | Încălzire scaun șofer |
| F53 | 20 | Încălzire scaun pasager |
| F54 | 30 | Modul remorcă |
| F55 | – | – |
| F56 | 15 | Închidere centralizată |
| F57 | 15 | Închidere centralizată |
| F58 | 5 | Set semnalizatoare Presa OBD II |
| F59 | 5 | Set întrerupătoare coloana de direcție |
| F60 | 5 | Afișaj informativ central |
| F61 | 10 | Iluminare compartiment de încărcare;Afișaj informativ central;
Iluminare compartiment port-objete; Iluminare portbagaj. |
| F62 | 30 | Control geam |
| F63 | 30 | Control geam |
| F64 | 30 | Control geam |
| F65 | 10 | Iluminare levier cutie de viteze;Gestionare dinamică longitudinală. |
| F66 | 50 | Încălzitor combustibil (Diesel) |
| F67 | 40 | Stadiu ieșire ventilator |
| F68 | 40 | Modul pentru picioare |
| F69 | 50 | Ventilator răcire motor – 400 W |
| 60 | Ventilator răcire motor – 600 W | |
| F70 | 40 | Pompă injecție aer secundar |
| F71 | 20 | Presa de remorcă |
| F72 | – | – |
| F73 | – | – |
| F74 | 10 | Modul control motor (ECM);Supapă gaze de eșapament;
Modul diagnostic pierdere din rezervor combustibil; Senzor oxid de azot. |
| F75 | 10 | Senzor EAC;Ventilator E-box;
ECM; Releu pompă aer secundar. |
| F76 | 30 | Senzor arbore motor;Supapă degazare rezervor combustibil;
Senzor debit masă aer; Senzor stare ulei; Controlere variabile colector admisie; Supapă control volum. |
| F77 | 30 | Injectoare combustibil;Bobine de aprindere;
Condensator anti-interferențe bobină aprindere. |
| F78 | 30 | Senzori arbore cu came;Termostat lichid răcire;
Pompă electrică lichid răcire; Modul control motor (ECM); Supape VANOS. |
| F79 | 30 | Încălzire dezghețare baia ulei;
Încălzire senzor oxigen. |
| F80 | 40 | Fără turbocompresor:Pompă electrică lichid răcire. |
| F81 | 30 | Modul remorcă |
| F82 | – | – |
| F83 | 40 | Modul pentru picioare |
| F84 | 30 | Pompă spălător faruri |
| F85 | – | – |
| F86 | – | – |
| F87 | – | – |
| F88 | 20 | Pompă combustibil (EKPS) |
