BMW 5 E60, E61 (2003-2010) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a BMW Serie 5 (E60, E61) 2003-2010, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
BMW Serie 5 E60, E61 (2003-2010) – schema siguranței
Anul producției: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în BMW Serie 5 E60, E61 (2003-2010) este siguranța F51 în cutia de siguranțe spate.

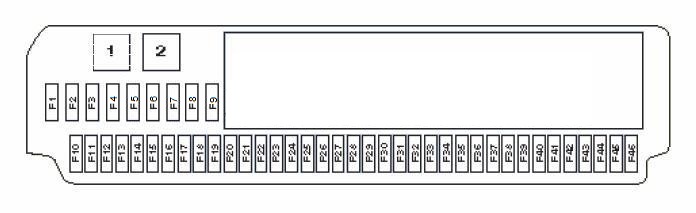

Cutia de siguranțe pe bord
| Nr | Descriere |
| K6 | Releu, spălător faruri |
| K93 | Releu, control electronic clapetă (din 09.2005). |
| K96 | Releu pompă combustibil (M54 sau N62). |
| K9 | Releu economisire energie, terminal 15 (din 09.2005). |
| A41a | Cutia de siguranțe |
| Nr | Amperi [A] | Descriere |
| 1 | 50 | Control dinamic al stabilității (DSC) |
| 2) | 60 | Benzoina:Releu al pompei de aer secundar.
Gasolio: Încălzitor combustibil. |
| 3) | 40 | Etaj de ieșire al ventilatorului |
| 4 | 40 | până în 09.2005: Control activ |
| 20 | după 09.2005: Releu de economisire energie;
Control electronic al clapetei. |
|
| 5 | 50 | Modul lumini |
| 6 | 50 | Modul lumini |
| 7 | 50 | Sistem acces vehicul |
| 30 | Aprindere;Demaror electronic. | |
| 8 | 60 | M54:B+ distribuitor potențial;
Unitate control DME; Releu DME; Portcutie de siguranțe, electronică motor; F001: Releu pompă hidraulică, SMG; F05: Releu, injectoare combustibil; N62: Modul alimentare integrat (IVM); N62 cu SMG: Portcutie de siguranțe, Electronică motor F01: Releu pompă hidraulică; SMG; S85: B+ distribuitor potențial; Releu DME; Portcutie de siguranțe; Electronică motor (F01); N52: B+ distribuitor potențial; Unitate control DME; Releu DME; Portcutie de siguranțe; Electronică motor; F05: Releu; Injectoare combustibil; F07: releu VVT; F08: Releu pompă hidraulică, SMG; F010: Releu încălzire motor. |
| 9 | 60 | Ventilator electric |
| 10 | 30 | până în 09.2005: Modul ușă partea șoferului;
după 09.2005: Modul caroserie-ușă (LHD: geam electric, partea șoferului; RHD: geam electric, partea pasagerului). |
| 11 | 5 | Modul caroserie de bază(închidere centralizată, geam electric,
releu ștergător parbriz față). |
| 12 | 30 | până în 09.2005: Modul ușă partea pasagerului;
după 09.2005: Modul caroserie-ușă (LHD: geam electric, partea pasagerului; RHD: geam electric, partea șoferului). |
| 13 | 7,5 | până în 09.2005: Unitate control bord. |
| 30 | Cutia de distribuție VTG; după 09.2005:Unitate control, cutie de distribuție | |
| 15 | S85; după 09.2005: Cutie manuală secvențială (SMG) | |
| 14 | 30 | Modul scaun, față dreapta(scaun de bază neelectric);
Comutator reglare scaun pasager (dreapta; scaun de bază semi-electric); Comutator suport lombar pasager (dreapta; scaun de bază semi-electric); Comutator reglare scaun șofer (stânga; scaun de bază semi-electric); Comutator suport lombar șofer (stânga; scaun de bază semi-electric). |
| 15 | 5 | Sistem acces vehicul |
| 16 | 30 | Releu ștergător parbriz față |
| 17 | 15 | S85; până în 09.2005:Cutie manuală secvențială (SMG). |
| 5 | după 09.2005: Set comutatoare coloana volan. | |
| 18 | 30 | până în 09.2005: Releu, spălător faruri;
după 09.2005: Modul caroserie-gateway. |
| 19 | 5 | USA:Iluminare semnalizatoare de marș;
S85: Control electronic clapetă EDC. |
| 20 | 20 | Încălzitor independent/adăugat SHZH:Încălzitor independent încălzitor adăugat;
Control clapetă EDC: Releu economisire energie; Control electronic clapetă. |
| 21 | 30 | Modul scaun, față dreapta(scaun de bază neelectric);
Comutator reglare scaun șofer (dreapta; scaun de bază semi-electric); Comutator suport lombar șofer (dreapta; scaun de bază semi-electric); Comutator reglare scaun pasager (stânga; scaun de bază semi-electric); Comutator suport lombar pasager (stânga; scaun de bază semi-electric). |
| 22 | 30 | Modul caroserie de bază(stânga: geam electric spate, partea șoferului;
dreapta: geam electric spate, partea pasagerului). |
| 23 | 30 | S85; după 09.2005:Releu, pompă electrică gol. |
| 24 | 30 | Modul control caroserie de bază(stânga: ridicător geam spate, partea pasagerului;
dreapta: ridicător geam spate, partea șoferului). |
| 25 | 30 | Control dinamic al stabilității (DSC) |
| 26 | 7,5 | IHKA Basic:Sistem de încălzire/climatizare. |
| 20 | după 09.2005: Releu de economisire energie, terminal 15 | |
| 27 | 30 | Modul control caroserie de bază(sistem de închidere centralizată). |
| 28 | 20 | Set de întrerupătoare coloana volan |
| 29 | 10 | Priză OBDII;Sistem airbag. |
| 30 | 15 | IHKA High:Sistem de încălzire/climatizare |
| 20 | Etaj de ieșire pompă combustibil;Releu pompă combustibil. | |
| 31 | 30 | LHD:modul scaun, față stânga
(încălzit, reglare activă lățime spătar, scaun activ); RHD: modul scaun, față dreapta (încălzit, reglare activă lățime spătar, scaun activ). |
| 32 | 10 | până la 09.2005: Tratare dinamică;
S85: până la 09.2005: Releu, pompă electrică gol; după 09.2005: Bloc întrerupătoare, ușă șofer; Oglindă retrovizoare exterioară electrocromatică partea șoferului; Oglindă retrovizoare exterioară electrocromatică partea pasagerului. |
| 33 | 30 | Întrerupător central consola centralăLHD:
modul scaun, față dreapta (încălzit, reglare activă lățime spătar, scaun activ); RHD: modul scaun, față stânga (încălzit, reglare activă lățime spătar, scaun activ). |
| 34 | 30 | până la 09.2005: CCC/M-ASK |
| 20 | după 09.2005: CCC/M-ASK | |
| 35 | 5 | Sistem de navigație |
| 36 | 7,5 | Unitate control acces confort;Modul electronic mâner exterior
partea șoferului; Modul electronic mâner exterior partea pasagerului; Modul electronic mâner ușă exterior, spate stânga; Modul electronic mâner ușă exterior, spate dreapta. |
| 37 | 10 | până la 09.2005:TCU (unitate control telematică)
ULF (dispozitiv încărcare universal și kit handsfree). |
| 5 | 09.2005-03.2007:TCU (unitate control telematică);
ULF (dispozitiv încărcare universal și kit handsfree); după 03.2007: Cutie interfață ULF-SBX; TCU (unitate control telematică); Cutie interfață ULF-SBX-H; Distribuitor USB. |
|
| 38 | 10 | până la 09.2005:schimbător cartușe CD. |
| 5 | după 09.2005:schimbător cartușe CD. | |
| 39 | – | – |
| 40 | 10 | Schimbător cartușe DVD |
| 41 | 5 | după 09.2005: Unitate control bord. |
| 42 | 15 | S85:Cutie manuală secvențială (SMG). |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |

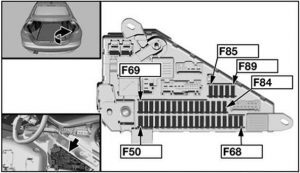

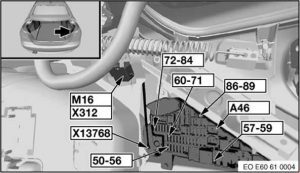

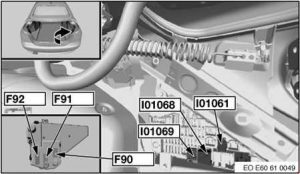

Cutia de siguranțe spate
până în 09.2005
după 09.2009
| Nr | Descriere |
| K6 | Releu, spălător faruri |
| Nr | Amperi [A] | Descriere |
| 50 | 20 | M54, N62:Releu pompa combustibil;
N52, Diesel: Control pompa combustibil (EKPS); S85: Stadiu ieșire pompa combustibil. |
| 30 | după 09.2005: Pompă spălare faruri. | |
| 51 | 5 | E60, E61:Senzor sirenă și senzor înclinare;
Oglindă retrovizoare interioară electrocromatică; Sistem alertă antifurt cu senzor ultrasonic interior; E63, E64: Senzor sirenă și senzor înclinare; Oglindă retrovizoare interioară electrocromatică; Senzor cu microunde, ușă partea șoferului; Senzor cu microunde, ușă partea pasagerului; Senzor cu microunde, spate stânga; Senzor cu microunde, spate dreapta. |
| 52 | 10 | Modul micro-alimentare |
| 40 | E61:Releu, compresor,
suspensie pneumatică; E64: Releu, înlocuitor superior 1; Releu, înlocuitor superior 2. |
|
| 53 | 7,5 | până în 09.2005:Deschidere automată cu închidere moale,
capac portbagaj/hayon; 09.2004-09.2005: Unitate control acces confort; Modul electronic mâner exterior partea șoferului; Modul electronic mâner exterior partea pasagerului; Modul electronic mâner ușă exterior, spate stânga; Modul electronic mâner ușă exterior, spate dreapta. |
| 30 | după 09.2005:Reglaj activ lățime spătar pasager;
Reglaj activ lățime spătar, șofer. |
|
| 54 | 20 | până în 09.2005: Releu economisire energie, terminal 15. |
| 40 | după 09.2005: Dezghețare lunetă spate. | |
| 55 | 5 | până în 09.2005: Senzor ploaie/faruri. |
| 40 | după 09.2005: Deschidere hayon portbagaj. | |
| 56 | 5 | după 09.2005: Senzor ploaie/faruri. |
| 57 | 20 | până în 09.2005: Modul micro-putere. |
| 5 | IHKA Basic; după 09.2005:Sistem încălzire/climatizare. | |
| 58 | 40 | până în 09.2005:Dezghețare lunetă spate. |
| 20 | după 09.2005: Releu ștergător spate. | |
| 59 | 5 | Receptor antenă cu telecomandă |
| 60 | 5 | după 09.2005: Controler siguranță împotriva răsturnării. |
| 61 | 20 | până în 09.2005:Brichetă față;
Priză încărcare, compartiment port-objete. |
| 7,5 | după 09.2005: Radiator. | |
| 62 | 5 | până în 09.2005: Releu economisire energie, terminal 15. |
| 30 | după 09.2005:E60, E61:
modul remorcă; Înlocuitor: Releu pentru coborâre geam spate; Releu pentru ridicare geam spate. |
|
| 63 | 5 | până în 09.2005:Oglindă retrovizoare interioară electrocromatică;
Control parcare (PDC). |
| 20 | după 09.2005: Încălzitor adițional independent. | |
| 64 | 10 | până în 09.2005:Afișaj compartiment spate;
Afișaj informativ central; Controler. |
| 15 | IHKA High; după 09.2005:Sistem încălzire/climatizare | |
| 65 | 10 | până în 09.2005:Modul conexiune kit hands-free;
Afișaj Head-up. |
| 66 | 5 | până în 09.2005:Control dinamic stabilitate (DSC);
Cutia de transfer VTG: Control dinamic stabilitate (DSC); Unitate control, cutie distribuție. |
| 20 | E60:Trapă;
E61, E63: Acoperiș panoramic din sticlă; E64: Modul înlocuitor superior. |
|
| 67 | 10 | până în 03.2006:Modul video;
Receptor satelit. |
| 20 | după 03.2006:Deschidere automată cu închidere moale,
ușă partea pasagerului (LHD) Deschidere automată cu închidere moale, ușă partea șoferului (RHD) Deschidere automată cu închidere moale, spate dreapta. |
|
| 68 | 5 | până în 03.2006:Comutator central consolă centrală
Comutator reglaj scaun șofer Comutator reglaj scaun pasager |
| 20 | după 03.2006:Deschidere automată cu închidere moale,
ușă partea șoferului (LHD); Deschidere automată cu închidere moale, ușă partea pasagerului (RHD); Deschidere automată cu închidere moale, spate stânga. |
|
| 69 | 5 | Control parcare (PDC) |
| 70 | 5 | până în 09.2005: Far adaptiv |
| 10 | 09.2005-03.2007:Cruise control activ;
după 03.2007: Cruise control activ Senzor de distanță Senzor de proximitate, dreapta Senzor de proximitate, stânga. |
|
| 71 | 20 | până la 09.2005:Releu ștergător spate
S85: Etaj de ieșire al pompei de combustibil. |
| 30 | după 09.2005: Centru întrerupătoare consolă centrală | |
| 72 | 40 | până la 09.2005:E61:
Releu; Compresor; Suspensie pneumatică; E64: Releu, înlocuitor superior 1; Releu, înlocuitor superior 2. |
| 20 | N62:Releu pompa combustibil;
N52, motorină: control pompa combustibil (EKPS). |
|
| 73 | 30 | până la 09.2005:E60, E61, E63:
Modul remorcă; E63: Releu pentru coborârea geamului spate; Releu pentru ridicarea geamului spate; 09.2005-03.2007: Amplificator HiFi. |
| 40 | după 03.2007:Amplificator Hi-Fi | |
| 74 | 20 | până la 09.2005: Priză remorcă |
| 10 | după 09.2005:Întrerupător central consolă centrală;
Întrerupător reglare scaun șofer; Întrerupător reglare scaun pasager. |
|
| 7,5 | E60, E61; după 09.2007:Întrerupător central consolă centrală;
Întrerupător reglare scaun șofer; Întrerupător reglare scaun pasager. |
|
| 75 | 30 | până la 09.2005: Unitate control, cutia de siguranțe distribuție |
| 10 | după 09.2005:Receptor satelit;
Tuner digital; Modul video. |
|
| 76 | 40 | până la 09.2005: Deschidere portbagaj. |
| 10 | după 09.2005: Tratament dinamic | |
| 77 | 5 | până la 09.2005: Receptor antenă cu telecomandă |
| 10 | după 09.2005:Display Head-up;
Modul conexiune kit handsfree. |
|
| 78 | 5 | după 09.2005:Control dinamic al stabilității (DSC);
Unitate control, cutia de siguranțe distribuție. |
| 79 | 7,5 | până la 09.2005: Control electronic al înălțimii de rulare |
| 10 | după 09.2005:Display informativ central;
Controler. |
|
| 80 | 30 | până la 09.2005: Amplificator HiFi. |
| 10 | după 09.2005:Manetă cutie de viteze;
Iluminare indicator de viteză; Extrage sertarul; TCU (unitate control telematică); Compensator (telefon mobil); Ventilator; Roată de rezervă; Modul electronic pentru vedere pe timp de noapte. |
|
| 81 | 7,5 | după 09.2005: Control electronic al înălțimii de rulare. |
| 82 | 20 | până la 09.2005:Priză portbagaj;
Brichetă spate; Priză spate. |
| 7,5 | după 09.2005: Control presiune pneuri (RDC) | |
| 83 | 20 | până la 09.2005:E60:
Trapă; E61, E63: Acoperiș panoramic din sticlă; E64: Modul înlocuitor superior. |
| 30 | după 09.2005:Reglare activă a lățimii spătarului, șofer (LHD);
Reglare activă a lățimii spătarului pentru pasager (RHD). |
|
| 84 | 10 | până la 09.2005: Cruise control activ |
| 15 | după 09.2005:Control transmisie;
Cutie manuală secvențială (SMG). |
|
| 85 | 7,5 | după 09.2005: Cutie manuală secvențială (SMG) |
| 86 | 15 | până la 09.2005:Control transmisie;
Cutie manuală secvențială (SMG). |
| 40 | după 09.2005: Sistem de direcție activ | |
| 87 | 20 | după 09.2005:Brichetă față;
Priză încărcare, compartiment portbagaj. |
| 88 | 30 | până la 09.2005: Centru întrerupătoare consolă centrală. |
| 20 | după 09.2005:Priză portbagaj;
Brichetă spate; Priză spate. |
|
| 89 | 10 | până la 09.2005:Ventilator;
MMC; Iluminare indicator de viteză; Manetă cutie de viteze; Iluminare indicator de viteză; Roată de rezervă; TCU (unitate control telematică); ULF (dispozitiv de încărcare universal și kit handsfree); Extrage sertarul. |
| 5 | după 09.2005:Oglindă retrovizoare interioară electrocromatică;
Releu economisire energie, terminal 15. |
| Nr | Amperi [A] | Descriere |
| 90 | 200 | Porta siguranțe, față (siguranță 1-33) |
| 91 | 100 | Diesel:Releu principal DDE;
N62, TU: Modul control integrat (IVM); Releu VVT 1; Releu VVT 2; Unitate control distribuție variabilă. |
| 92 | 100 | Încălzitor electric auxiliar |
| Releu |
||
| I01061 | Dezghețător spate | |
| I01068 | Terminal 30G | |
| I01069 | Terminal 15 | |

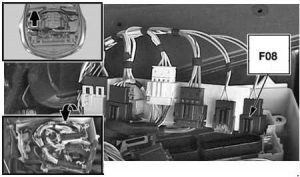

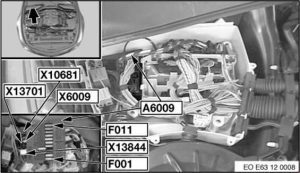

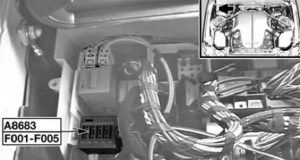

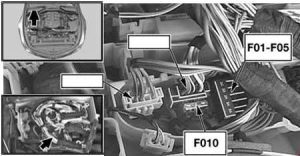

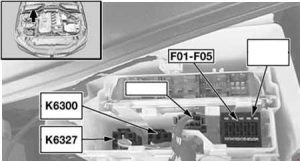

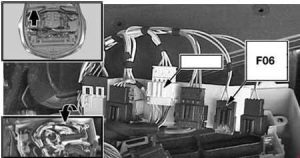

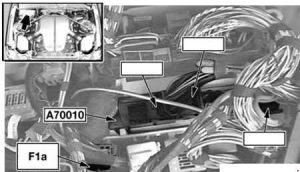

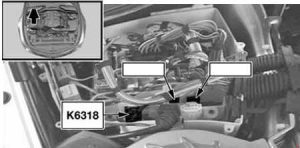

Siguranță în compartiment motor
M54

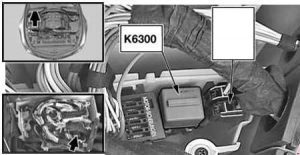

| Nr | Descriere |
| K6300 | Releu DME |
| K6327 | Releu, injectoare combustibil |
Motor diesel
S85
N52

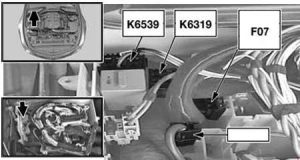

| Nr | Descriere |
| K6319 | Releu VVT |
| K6539 | Releu încălzire evaporator motor |
| Nr | Amperi [A] | Descriere |

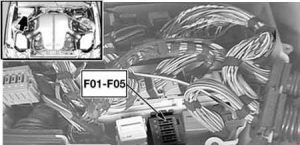

| F01 | 30 | M54:Bobine de aprindere (1, 2, 3, 4, 5, 6);
N62: Releu pompa hidraulică; SMG. N52: Condensator anti-interferență pentru bobine de aprindere; Bobine de aprindere (1, 2, 3, 4, 5, 6). |
| 20 | M57, TU:Senzor Hall, arbore cu came 1;
Debitmetru de masă a aerului cald; Supapă de control a presiunii rail-ului; Supapă de control volum; Supapă electromagnetică; Control presiune suprasarcină; Încălzire, ventilare carter; S85: Releu economisire energie, terminal 15; Injector combustibil (1, 2, 3, 4, 5, 6, 7, 8, 9, 10); M57 TUTOP: Senzor Hall, arbore cu came 1; Debitmetru de masă a aerului cald; Supapă de control a presiunii rail-ului; Supapă de strangulare; Supapă de control turbina; Supapă de control volum; Supapă electromagnetică; Control presiune suprasarcină; Încălzire; Ventilare carter; M47 TU2: Regulator presiune suprasarcină 1; Senzor Hall, arbore cu came 1; Supapă de control a presiunii rail-ului; Supapă de strangulare; Supapă de control volum. |
|
| F02 | 20 | M57, TU:Supapă electromagnetică, recirculare gaze de eșapament
Senzor nivel ulei Supapă electrică comutare, palete swirl Unitate control încălzire Supapă electrică comutare, suport motor Încălzire, ventilare carter Regulator presiune suprasarcină 1 Senzor de oxigen înainte de catalizator M57 TUTOP: Supapă electromagnetică, recirculare gaze de eșapament Senzor nivel ulei Supapă electrică comutare, palete swirl Unitate control încălzire Supapă electrică comutare, suport motor Senzor de oxigen înainte de catalizator Supapă evacuare Supapă bypass compresor M47 TU2: Supapă electromagnetică, recirculare gaze de eșapament Supapă electrică comutare, suport motor Încălzire, ventilare carter Supapă electrică comutare, palete swirl Senzor de oxigen înainte de catalizator Unitate control încălzire Senzor nivel ulei S85: Senzor de oxigen înainte de catalizator Sondă lambda 2 înainte de catalizator Senzor de oxigen după catalizator Senzor de oxigen 2 după catalizator |
| 30 | M54:Unitate control DME
Releu pompă combustibil Electrovalvă VANOS, intrare Electrovalvă VANOS, ieșire Supapă, sistem control admisie individuală Supapă ventilare rezervor combustibil Actuator inert Supapă pompă aer secundară Releu pompă aer secundară Debitmetru de masă a aerului cald Modul diagnostic pierdere rezervor combustibil Electrovalvă, obturator radiator N52: Pompă electrică lichid răcire Termostat, răcire mapată caracteristic Senzor arbore cu came supape admisie Senzor arbore cu came supape evacuare Electrovalvă VANOS, intrare Electrovalvă VANOS, ieșire |
|
| F03 | 30 | Diesel:Electronică digitală control motor diesel
S85: Unitate control DME |
| 20 | M54:Debitmetru de masă a aerului cald
Senzor arbore motor Senzor arbore cu came I Senzor arbore cu came II Termostat mapat caracteristic N52: Unitate control DME Senzor stare ulei Actuator DISA 1 Actuator DISA 2 Supapă ventilare rezervor combustibil Senzor arbore motor Debitmetru de masă a aerului cald N46 TU2: Unitate control DME Supapă electrică comutare, suport motor Termostat mapat caracteristic Senzor arbore cu came supape admisie Senzor arbore cu came supape evacuare Electrovalvă VANOS, intrare Electrovalvă VANOS, ieșire Încălzire, ventilare carter Senzor stare ulei |
|
| F04 | 10 | Diesel:Electrovalvă, obturator radiator
Supapă electromagnetică, control presiune suprasarcină Ventilator E-box Supapă clapetă gaze de eșapament Diesel; după 03.2007: Electrovalvă, obturator radiator Ventilator E-box Supapă clapetă gaze de eșapament Senzor supapă aer frână, stânga Senzor supapă aer frână, dreapta Senzor AUC S85: Unitate control curent ionic |
| 30 | M54:Senzor de oxigen înainte de catalizator
Sondă lambda 2 înainte de catalizator Senzor de oxigen după catalizator Senzor de oxigen 2 după catalizator Cutie manuală secvențială (SMG) N52: Cutie manuală secvențială (SMG) Senzor de oxigen înainte de catalizator Sondă lambda 2 înainte de catalizator Senzor de oxigen după catalizator Senzor de oxigen 2 după catalizator Încălzire evaporator arbore motor 1 |
|
| F05 | 30 | M54:Releu, injectoare combustibil
S85: Supapă acumulare presiune VANOS Supapă ventilare rezervor combustibil 2 Senzor arbore cu came supape admisie 2 Senzor arbore cu came supape evacuare 2 Senzor debit aer 2 Actuator inert Senzor debit aer Senzor stare ulei Senzor arbore cu came supape admisie Senzor arbore cu came supape evacuare Supapă pompă aer secundară Supapă filtru cărbune |
| F06 | 10 | N52; până la 03.2007:Electrovalvă, obturator radiator
Releu pompă aer secundară Supapă clapetă gaze de eșapament Ventilator E-box Modul diagnostic pierdere rezervor combustibil Debitmetru de masă a aerului secundar în formă de peliculă caldă după 03.2007: Electrovalvă, obturator radiator Releu pompă aer secundară Supapă clapetă gaze de eșapament Ventilator E-box Senzor AUC Senzor supapă aer frână, stânga Senzor supapă aer frână, dreapta Modul oxid de azot Modul diagnostic pierdere rezervor combustibil Debitmetru de masă a aerului secundar în formă de peliculă caldă |
| F07 | 40 | N52:Releu VVT |
| F08 | 30 | N52:Releu pompă hidraulică, SMG |
N62, TU
S85
| Nr | Amperi [A] | Descriere |
| F001 | 30 | N62:Unitate de control DME
Unitate de control a distribuției variabile Injector combustibil (5, 6, 7, 8) Cutie manuală secvențială (SMG) |
| 20 | S85:Actuator regim ralanti, grup cilindri 1
M54: Releu pompă hidraulică, SMG |
|
| F002 | 20 | N62, TU:Unitate de control DME
Supapă de ventilare rezervor combustibil Senzor arbore cu came supape admisie 2 Senzor arbore cu came supape evacuare 2 Electrovalvă VANOS 2, intrare Electrovalvă VANOS 2, ieșire S85: Actuator regim ralanti, grup cilindri 2 |
| F003 | 20 | N62:Bobină de aprindere (1, 2, 3, 4) |
| 30 | S85:Supapă electromagnetică de strangulare, rând 1 | |
| F004 | 20 | N62:Bobină de aprindere (5, 6, 7, 8) |
| 10 | S85:Unitate de control curent ionic 2 | |
| F005 | 30 | N62, TU:Unitate de control DME
Senzor arbore motor Măsurător masă aer cald Senzor arbore cu came supape admisie Senzor arbore cu came supape evacuare Termostat mapat caracteristic Electrovalvă VANOS, intrare Electrovalvă VANOS, ieșire S85: Supapă electromagnetică de strangulare, rând 2 |
| F006 | 20 | N62:Unitate de control DME
Injector combustibil (1, 2, 3, 4) |
| F007 | 20 | N62:Unitate de control DME
Cutie manuală secvențială (SMG) |
| F008 | 30 | N62:Unitate de control DME
Senzor de oxigen 2 după catalizator Senzor de oxigen înainte de catalizator Senzor de oxigen 2 înainte de catalizator Senzor de oxigen după catalizator Senzor calitate ulei |
| F009 | 10 | până în 03.2007:Releu pompă combustibil
Supapă clapetă gaze evacuare Electrovalvă, obturator radiator Ventilator E-box Modul diagnostic pierdere rezervor combustibil Releu pompă aer secundar după 03.2007: Releu pompă combustibil Supapă clapetă gaze evacuare Electrovalvă, obturator radiator Ventilator E-box Modul diagnostic pierdere rezervor combustibil Releu pompă aer secundar Senzor supapă aer frână, stânga Senzor supapă aer frână, dreapta Senzor AUC |
| F010 | 40 | N62, TU:Unitate de control a distribuției variabile |
| 5 | N52:Releu încălzire evaporator motor | |
| F011 | 40 | N62, TU :Unitate de control a distribuției variabile |
| Nr | Descriere |
| A70010 | Controler cutie manuală secvențială |
| Nr | Amperi [A] | Descriere |
| F1a | 10 | S85: Electrovalvă, obturator radiator
Ventilator E-box Iluminare indicator de viteză Manetă cutie de viteze Blocare manetă cutie de viteze Releu economisire energie, control electronic clapetă Comutator capotă, dreapta Comutator capotă, stânga Senzor turații, arbore principal cutie de viteze Releu, pompă electrică gol Modul diagnostic scurgere rezervor combustibil Debitmetru masă aer secundar în formă de peliculă caldă Releu pompă aer secundar |
Releu ștergător față (K11), releu pompa aer secundară (K6304a)

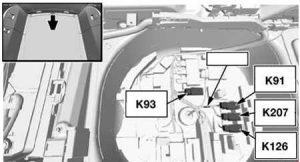

Releu în portbagaj (E61)
| Nr | Descriere |
| K91 | Releu al ștergătorului spate |
| K93 | Releu, control electronic al clapetei |
| K126 | Releu, compresor, suspensie pneumatică |
| K207 | Releu, închidere automată moale |
Releu al pompei electrice la gol (K213)
Releu principal DDE (K2003a)
M57 TU
M57, M57 TUTOP, M47 TU2

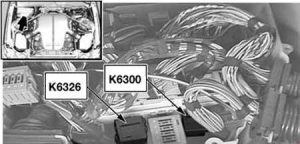

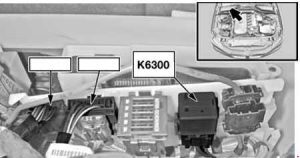

Releu DDE (K6300)
M54
| Nr | Descriere |
| K6327 | Releu, injectoare combustibil |
S85
| Nr | Descriere |
| K3626 | Releu de economisire energie, terminal 15 |
N52
N43
Releu pompei hidraulice, SMG (K6318)
N62
