BMW 540i – E34 (1991-1994) – schema cutiei de siguranțe

Anul producției: 1991, 1992, 1993, 1994

Cutie de distribuție a alimentării față

Blocul siguranțe se află în partea inferioară a bordului pe partea șoferului.

Siguranță	Utilizare
1	Conector pentru claxon / telefon
2)	Releu demaror
3)	Releu evacuare (terminal R)
4	Releu ventilator
5	Releu pompă ștergător parbriz
6	Releu avertizare telefonică
7	Releu Sistem antiblocare roți (de ex. 1994 · 95)
8	Releu evacuare (K 61)
9	Releu evacuare (K 15)
10	Releu pompă apă auxiliară
11	Releu claxon
12	Releu lumini de avarie
13	Verifică modul control
14	Modul control defecte
15	Modul control lampă

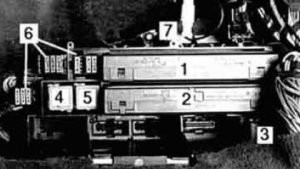

Cutia de distribuție a alimentării spate

Cutia de distribuție spate se află sub perna scaunului spate și conține siguranțe auxiliare. relee. și module de control.

Siguranță	Utilizare
1	Modul releu
2)	Modul general
3)	Releu dezumidificator scaun spate
4	Releu ștergătoare parbriz
5	Releu protecție alimentare electrică
6	Blocuri siguranțe
7	Bloc siguranțe (1992 și ulterior)

Cutia electronică (E-box)

Cutia electronică sau cutia E · box se află în colțul spate dreapta al compartimentului motor.

Siguranță	Utilizare
1	Modul control Sistem antiblocare roți (ABS) sau Slip (tracțiune)
2)	Modul control DME
3)	Modul control pilot automat
4	Releu sistem (principal)
5	Releu pompă combustibil
6	Releu încălzitor senzor de oxigen

Pannello ausiliario dei relè

Panoul auxiliar al releelor este montat în colțul față stânga al compartimentului motor.

Siguranță	Utilizare
1	Modul sistem de curățare faruri / ceață (Canada)
2)	Releu viteză normală
3)	Releu viteză mare
4	Releu avertizare sonor telefon
5	Releu climatizare
6	Siguranțe

Poziția siguranței

Siguranțele de la 1 la 29 sunt montate în cutia de siguranțe de distribuție față a alimentării. Alte poziții ale siguranțelor includ cutia de siguranțe de distribuție spate a alimentării (siguranțe nr. 30-37 și nr. 40-47) și panoul releelor auxiliare (siguranțe nr. 48, 49 sau nr. 55-56).

Siguranță

Curent amperic [A]

Utilizare

Sistemul Sistem antiblocare roți (ABS) (vezi și Siguranță 17)
Controlul controlului bordului (vezi și Siguranțe 15, 17, 20, 29)
Monitor lampă (vezi și Siguranțe 2, 3, 5, 7,
10, 11, 13, 14, 15)
Lumină de stop
Pilot automat (vezi și Siguranță 17)
Calculator bord (vezi și Siguranțe 17, 20)
Control electronic clapetă (EML) (vezi și Siguranțe 17, 20)
Control electronic transmisie (vezi și Siguranță 12, 17)

7,5

Injecție combustibil (doar motor M60)
Faruri / Proiectoare de ceață (vezi și Siguranțe 3, 4, 5, 7, 10, 11, 13, 14, 15, 24)
Monitor lampă (vezi și siguranțe 1, 3, 4, 5, 7, 10,
11, 13, 14, 15)
Aprindere lumină avarie (vezi și Siguranțe 3,
6, 13, 14)
Modul control defect (vezi și Siguranțe 6, 10, 11)

7,5

Faruri / Proiectoare de ceață (vezi și Siguranțe 2, 5, 7,
10, 11, 13, 14, 24)
Monitor lampă (vezi și Siguranțe 1, 2, 4, 5, 7, 10, 11, 13, 14, 15)
Semnalizator / lumini avarie (vezi și Siguranțe 2,
6, 13, 14)
Spălător faruri (Canada) (vezi și Siguranțe
4, 5, 17, 22, 24)
Electronică caroserie (ZKE) (vezi și
Siguranțe 4, 5, 17, 24, 30, 47)

7,5

Lumini poziție / spate / pentru cabină (vezi și Siguranțe 5,
15, 20)
Monitor lampă (vezi și Siguranțe 1, 2, 3, 5, 7, 10, 11, 13, 14, 15)
Oglinzi electrice (vezi și Siguranțe 5, 12)
Spălător faruri (Canada) (vezi și Siguranțe
3, 5, 17, 22, 24)
Electronică caroserie (ZKE) (vezi și
Siguranțe 3, 5, 17, 24, 30, 47)

Faruri / Proiectoare de ceață (vezi și Siguranțe 2, 3, 7,
10, 11, 13, 14)
Spălător faruri (Canada) (vezi și Siguranțe
3, 4, 17, 22, 24)
Lumini parcare / sub capotă (vezi și Siguranțe 4, 15, 20)
Iluminare licență / portbagaj (vezi și 15, 21)
Iluminare compartiment portbagaj Brichetă (vezi și Siguranțe
18, 21, 26)
Iluminare interior (vezi și Siguranțe 17, 18,
20, 21)
Monitor lampă (vezi și Siguranțe 1, 2, 3, 4, 7, 10, 11, 13, 14, 15)
Oglinzi electrice (vezi și Siguranțe 4, 12)
Electronică caroserie (ZKE) (vezi și
Siguranțe 3, 5, 17, 24, 30, 47)

Semnalizator / lumini avarie (vezi și Siguranțe 2, 3, 13, 14)
Modul control defect (vezi și Siguranțe 2, 10, 11)

Faruri / Proiectoare de ceață (vezi și Siguranțe 2, 3, 5, 10, 11, 13, 14, 15)
Monitor lampă (vezi și Siguranțe 1, 2, 3, 4, 5,
10, 11, 13, 14)

7,5

–

Claxon
Reglement integrat pentru control climatizare
(IHKR) (vezi și Siguranțe 19, 20, 27, 29, 46)
Telefon mobil (vezi și Siguranțe 18, 31)
Ventilator auxiliar (vezi și Siguranțe 25, 29)

7,5

Faruri / Proiectoare de ceață (vezi și Siguranțe 2, 3, 5,
7, 11, 13, 14)
Monitor lampă (vezi și Siguranțe 1, 2, 3, 4, 5, 7,
11, 13, 14, 15)
Modul control defect (vezi și Siguranțe 2, 10, 11)

7,5

Faruri / Proiectoare de ceață (vezi și Siguranțe 2, 3, 5,
7, 10, 13, 14)
Monitor lampă (vezi și Siguranțe 1, 2, 3, 4, 5, 7
10, 13, 14, 15)
Modul control defect (vezi și Siguranțe 2, 10, 11)

Încălzitoare duze ștergător față
Lumini rezervă
Oglinzi electrice
Poziții memorie (vezi și Siguranțe 16, 18, 42)
Control electronic transmisie (vezi și Siguranță 1, 17)

7,5

Faruri / Proiectoare de ceață (vezi și Siguranțe 2, 3, 5,
7, 10, 11, 14)
Semnalizator / lumini avarie (vezi și Siguranțe 2,
3, 6, 14)
Monitor lampă (vezi și Siguranțe 1, 2, 3, 4, 5, 7, 10, 11, 14, 15)

7,5

Faruri / Proiectoare de ceață (vezi și Siguranțe 2, 3, 5,
7, 10, 11, 13, 37)
Semnalizator / lumini avarie (vezi și Siguranțe 2, 3, 6, 13)
Monitor lampă (vezi și Siguranțe 1, 2, 3, 4, 5, 7,
10, 11, 13, 15)

7,5

Lumini poziție / spate / pentru cabină (vezi și Siguranțe 4, 5, 20)
Iluminare licență / portbagaj (vezi și Siguranțe 5,
21)
Lumină de stop (vezi și Siguranță 1)
Monitor lampă (vezi și Siguranțe 1, 2, 3, 4, 5, 7,
10, 11, 13, 14)

Scaune încălzite
Poziții memorie (vezi și Siguranțe 12, 18, 42)
Suport lombar

7,5

Injecție combustibil (vezi și Siguranță 23)
Sistem încărcare
Demaror
Ventilator cutia electrică (vezi și Siguranță 28)
Control electronic transmisie (vezi și Siguranțe 1, 12)
ABSlTraction (vezi și Siguranță 1)
Încălzire încuietoare ușă (vezi și Siguranță 30)
Geamuri electrice (vezi și Siguranțe 30, 31, 47)
Trapă electrică (vezi și Siguranțe 30, 31, 47)
Spălător faruri (Canada) (vezi și Siguranțe 3, 4, 5, 22, 24)
Bord / control control (vezi și
Siguranțe 1, 17, 20, 29)
Monitor lampă (vezi și Siguranțe 2, 3, 4, 5, 7, 10, 11, 13, 14, 15)
Lumină de stop (vezi și siguranță 15)
Iluminare interior (vezi și Siguranțe 5, 18, 21, 30, 44)
Control electronic clapetă (EML) (vezi și Siguranțe 1, 20)
Pilot automat (vezi și Siguranță 1)
Calculator bord Monitor lamp (vezi și Siguranțe 1, 20)
Electronică centrală (ZKE) (vezi și Siguranțe 3, 4, 5, 24, 30, 47)

22	30	Controlul presiunii ștergătorului parbriz față (ADV) (vezi și siguranțe 15, 44) Pulverizator faruri (Canada) (vezi și siguranțe 3, 4, 5, 17, 24)
23	15	Injecție combustibil / pompă combustibil (vezi și siguranță 17)
24	10	Sistem de curățare faruri (în afara SUA) Control ștergătoare parbriz față (SWSI) (vezi și siguranță 44) Electronică caroserie centrală (ZKE) (vezi și siguranțe 3, 4, 5, 17, 30, 47)
25	30	Ventilator auxiliar (vezi și siguranță 29)
26	30	Lumină compartiment portbagaj / brichetă (vezi și siguranțe 5, 18, 21)
27	7,5	Reglementare integrată pentru control climatizare (IHKR) (vezi și siguranțe 9, 19, 20, 29, 46)
28	15	E · ventilator cutia de siguranțe (de asemenea siguranță 17) Sistem de încărcare (vezi și siguranță 17) Încălzire scaun față Geam lunetă încălzibil Servodirecție (Servotronic)
29	7,5	Reglementare integrată pentru control climatizare (IHKR) (vezi și siguranțe 9, 19, 20, 24, 27, 46) Ventilator auxiliar (vezi și siguranță 25) Patru instrumente / control cont rol (vezi și siguranțe 1, 17, 20)
30	7,5	Încălzire încuietoare ușă (vezi și siguranță 17) Închidere centralizată (vezi și siguranțe 31, 47) Ridicare geamuri (vezi și siguranțe 17, 31, 47) Trapă electrică (vezi și siguranțe 17, 31, 47) Electronică electronică centrală (ZKE) (vezi și siguranțe 3, 4, 5, 17, 24, 47) Iluminare interioară (vezi și siguranțe 5, 17, 18, 20, 21)
31	7,5	Închidere centralizată (vezi și siguranțe 30, 47) Ridicare geamuri (vezi și siguranțe 17, 30, 47) Trapă electrică (vezi și siguranțe 17, 30, 47) Telefon mobil (vezi și siguranțe 9, 18)
32	7,5	–
34	20	Reglaj electric coloana volan
35	30	Închidere centralizată
37	20	Control ștergătoare / pulverizatoare geam lunetă (Touring)
40	15	–
41	30	Radio / player CD (vezi și siguranță 18) Scaune încălzite
42	30	Scaune electrice (vezi și siguranță 43) Poziții memorie (vezi și siguranțe 12, 16, 18)
43	30	Scaune electrice (vezi și siguranță 42)
44	30	Control ștergătoare parbriz față (SWS) (vezi și siguranță 24) Control presiune ștergătoare (SWS) (vezi și siguranță 15, 22)
46	30	Reglementare integrată pentru control climatizare (IHKR) (vezi și siguranțe 9, 19, 20, 27, 29)
47	30	Electronică caroserie (ZKE) (vezi și siguranțe 3, 4, 5, 17, 24, 30) Trapă electrică (vezi și siguranțe 17, 30, 31) Ridicare geamuri (vezi și siguranțe 17, 30, 31) Închidere centralizată (vezi și siguranțe 30, 31)
48	15	–
49	–	–
