BMW 3 E36 și E35/5 (1990-2000) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a BMW Serie 3 (E36 și E35/5) 1990-2000, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
BMW 3 E36 și E35/5 (1990-2000) – schema cutiei de siguranțe
Anul producției: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Siguranță brichetă (priză de alimentare) în BMW 3 E36 și E35/5 (1990-2000) este siguranța 32 în cutia de siguranțe.
Cutie de distribuție față
| Siguranță | Amperaj [A] | Descriere |
| 1 | 30 | Trapă electrică culisantă (SHD) |
| 2 | 15 | din 9/93: Cârlig remorcă |
| 5 | din 9/96: Sistem de control al motorului | |
| 3 | 30 | Unitate de control a intervalului ștergător/ștergătoare parbriz spate (Touring, Compact) Sistem de spălare faruri (SRA) Radio / HiFi (9/94 până la 8/95) |
| 4 | 15 | Terminal releu descarcare 15 (scaune încălzite) |
| 5 | 30 | Comutator reglare scaun partea pasagerului |
| 6 | 20 | Releu deflector spate |
| 30 | Releu deflector spate | |
| 7 | 5 | Indicator electronic de viteză comutator blocare centrală comutator șofer pentru blocare uși blocare centrală (ZV) acționare ușă șofer modul blocare centrală (ZVM) blocare centrală (ZV) ușă pasager comutator blocare ușă pasager unitate de control, telecomandă blocare capac spate releu imobilizator capac spate central (Touring) Microcomutator capac spate (trapă moale mecanică cu posibilitate schimbare trapă) Blocare modul capac moale trapă Modul control antifurt (Alpine) |
| 8 | 15 | Releu modul claxon Control antifurt (Alpine) |
| 9 | 20 | Radio Amplificator HiFi Subwoofer Schimbătoare CD (până la 8/93) Terminal releu descarcare R (până la 8/92) |
| 10 | 30 | Sistem antiblocare roți (ABS) Control automat stabilitate (ASC) |
| 11 | 7,5 | fără CCM: Far de întâlnire stânga cu CCM: Verifică modul control |
| 12 | 7,5 | fără CCM: Far de întâlnire dreapta cu CCM: Verifică modul control |
| 13 | 5 | Releu confort (model cu două uși) |
| 14 | 30 | Modul geam partea șoferului (până la 8/93) Modul geam partea pasagerului (până la 8/93) Unitate de control ZKE (ZKE IV; din 9/93) |
| 15 | 15 | Proiector ceață stânga Proiector ceață dreapta Set semnalizatoare |
| 7,5 | Proiector ceață stânga Proiector ceață dreapta Set semnalizatoare |
|
| 16 | 5 | Releu compresor climatizare Releu auxiliar treapta 1 ventilator (releu viteză normală) Releu auxiliar treapta 2 ventilator (releu viteză mare) |
| 17 | 10 | fără CCM: comutator proiectoare ceață (comutator proiectoare ceață spate) |
| 7,5 | cu CCM: comutator proiectoare ceață (comutator proiectoare ceață spate) | |
| 18 | 15 | Pompă combustibil |
| 19 | 15 | până la 8/92: Cutia de relee încălzire / ventilare de staționare |
| 30 | din 8/93: Modul releu | |
| 20 | 30 | până la 8/92: Comutator ventilator din 9/92: fără ventilare de staționare: Releu ventilator încălzire cu ventilare de staționare: Releu ventilator încălzire Releu ventilare independentă |
| 21 | 5 | Sistem antiblocare roți (ABS) Control automat stabilitate (ASC) |
| 22 | 5 | Comutator faruri Diod codificare faruri pentru conducere zi |
| 23 | 5 | Comutator combinat (semnalizator / comutator faruri de întâlnire) Set semnalizatoare Comutator termic (LA, Japonia) Unitate control ABS Releu deflector spate Ceas multifuncțional / display bord / calculator bord Terminal releu de descarcare 15 cu IHKA: climatizare automată cu control încălzire: valve apă regulator temperatură |
| 24 | 10 | Comutator termic, duze încălzite Senzor răsturnare Controler oglindă Controler asistență parcare |
| 25 | 5 | Comutator faruri Modul releu faruri zi (din 9/97) Releu faruri de drum (9/94 până la 8/97) Releu faruri de întâlnire (9/92 până la 8/94) Releu far parcare stânga (9/93 până la 8/94 ) Releu far parcare dreapta / iluminare plăcuță (9/93 până la 8/94) |
| 26 | 15 | până la 8/92: Comutator program Conexiune auxiliară (SUA) Comutator treaptă cutie automată Conexiune diagnostic Comutator faruri marș înapoi (fără EGS) |
| 10 | din 9/92: Comutator treaptă cutie automată Comutator program Încălzire combustibil (motorină) Releu dezactivare alternator (motorină) Conexiune diagnostic Comutator nivel ulei, termic senzor de oxigen și releu pompă aer Comutator far marș înapoi Unitate control SMG Releu pompă hidraulicăModul hidraulic Releu pornire dezactivare Încălzitor clapetă accelerație |
|
| 27 | 5 | Set semnalizatoare |
| 28 | 5 | cu EGS: comutator treaptă cutie automată cu SMG: unitate control SMG Indicator electronic viteză Indicator viteză, consolă centrală |
| 29 | 7,5 | Far de drum stânga |
| 30 | 7,5 | Far de drum dreapta |
| 31 | 5 | Set semnalizatoare Display bord / ceas multifuncțional Calculator bord Ceas analogic Modul semnalizator Unitate control electronică imobilizator (EWS II; din 9/94) Diodă antifurt (DWA) Cu IHKA: valve apă Climatizare automată Cu IHKR: Panou control IHKR Modul control integrat climatizare |
| 32 | 30 | Brichetă față pentru trabucuri Releu lumină de citit |
| 33 | 10 | Comutator aprindere (stare la 9/93) Priză încărcare Comutator lumină Schimbătoare CD (stare la 9/93) Telefon mobil Releu încălzire încuietoare ușă Iluminare portbagaj Iluminare internă compartiment spate, central (Touring) Grup iluminare portbagaj dreapta (compact) Iluminare internă, spate dreapta (cu lumină de citit) Iluminare internă, spate stânga (cu lampă de citit) Interior / de citit, față (cu ZKE) Controler ZKE (din 9/93) Far față stânga pentru picioare (far față dreapta de parcare ) Releu far parcare stânga Modul geam lateral șofer (până la 8/93) |
| 34 | 15 | Releu lumină avarie Senzor avertizare coliziune (cu senzor avertizare coliziune) |
| 35 | 25 | cu ZVM: modulul închiderii centralizate (ZVM) cu controler ZKE: ZKE |
| 36 | 30 | Modul de curățare / spălare (Low II) / Modul de curățare / spălare |
| 37 | 10 | Comutator far Far de parcare dreapta / releu iluminare plăcuță |
| 38 | 30 | Sistem antiblocare roți (ABS) Control automat al stabilității (ASC) |
| 39 | 7,5 | Releu compresor aer condiționat |
| 40 | 30 | Comutator reglare scaun partea șoferului Comutator suport lombar șofer |
| 41 | 30 | Releu auxiliar treapta 1 ventilator (jos; doar motorină) Releu auxiliar treapta 2 ventilator (sus) |
| 42 | 7,5 | Control electronic scaun Senzor coliziune laterală partea șoferului Senzor coliziune laterală partea pasagerului Senzor de răsturnare Modul diagnostic Sistem airbag Comutator centură de siguranță șofer |
| 43 | 5 | Iluminare interioară, spate dreapta Iluminare interioară, spate stânga Comutator superior HiFi Modul închidere centralizată (ZVM) Controler ZKE Releu sunet surround Iluminare oglindă machiaj partea pasagerului Iluminare oglindă machiaj partea șoferului Lampă interioară / de citit, față Modul plafon moale cabriolet Controler, telecomandă Telefon mobil Releu lumini de citit Modul control antifurt (Alpine) |
| 44 | 15 | Modul de ștergător/ spălător parbriz (Low II) Modul de curățare / spălare Unitate control spate interval ștergător/ spălător (Touring, Compact) Comutator ștergătoare parbriz (Touring, Compact) Radio Iluminare / comutator în compartiment radio Modul releu dublu (până la 8/95) Terminal releu de evacuare R (până la 8/92) |
| 45 | 7,5 | Control modul control Modul transmițător-receptor (EWS II; din 9/95) Comutator dezactivare demaror (din 9/96) Calculator bord / Ceas multifuncțional / Display bord Releu ștergătoare (până la 8/95) Releu motor ștergătoare (până la 8/95) |
| 46 | 15 | Comutator ambreiaj Set de semnalizatoare Comutator faruri stop Modul pilot automat Comutator pilot automat Conexiune legătură date (stare la 9/95) Calculator bord (BC-low) |
| Releu | ||
| R1 | Releu pompă combustibil | |
| Releu senzor de oxigen și pompă aer (M3) | ||
| Releu pompă aer secundară | ||
| Releu modul control motor | ||
| Releu dezactivare alternator (motorină) | ||
| R2 | Releu modul control motor | |
| Releu pompă combustibil | ||
| R3 | Releu senzor de oxigen | |
| EKP și activează releul detector | ||
| Releu motor ștergătoare | ||
| Releu modul control motor | ||
| Releu pompă aer secundară | ||
| Releu pompă alimentare (motorină) | ||
| R4 | Releu claxon | |
| R5 | Releu proiectoare de ceață | |
| R6 | Releu faruri de drum (până la 8/93) | |
| Releu faruri de întâlnire (stare la 9/93) | ||
| R7 | Releu faruri de întâlnire (până la 8/93) | |
| Releu faruri de drum (stare la 9/93) | ||
| Releu pompă aer secundară | ||
| R8 | Releu lumini de avarie | |
| R9 | Releu ventilator | |
| R10 | Releu deflector spate | |
| R11 | Releu ABS | |
| R12 | Releu motor pompă ABS | |
| Releu motor pompă ABS, temporizat | ||
| R13 | Releu auxiliar treapta 2 ventilator (viteză mare) | |
| R14 | Releu compresor aer condiționat | |
| R15 | Releu auxiliar treapta 1 ventilator (viteză mică) | |

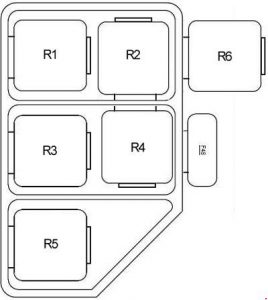

Suportul releului sub partea stângă a bordului
| Siguranță | Amperi [A] | Descriere |
| 48 | 40 | Releu auxiliar de grad 2 al ventilatorului (viteză mare) |
| 50 | 5 | Supapă clapetă gaze Supapă carbon |
| Releu | ||
| R1 | Releu de ventilație independent | |
| R2 | Releu dublu (până la 8/95) | |
| R3 | Senzor de alertă coliziune | |
| R4 | Modul curățare faruri / proiectoare de ceață (SRA) (până la 8/95) | |
| Releu faruri de drum | ||
| Releu faruri pentru condus ziua | ||
| R5 | Releu confort | |
| Releu confort trapă | ||
| R6 | Terminal releu evacuare R (până la 8/92) | |
Bara de legătură sub partea stângă a bordului
| Siguranță | Amperi [A] | Descriere |
| 47 | 158 | Releu Claxon (Alpine) Calculator bord Modul control antifurt (Alpine) |
| Releu | ||
| R1 | Terminal releu descărcare 15 | |
| Releu Claxon (compact) | ||
| R2 | Releu lumini spate | |
| Releu ștergătoare parbriz (până la 8/95) | ||
| R3 | Releu motor ștergătoare parbriz (până la 8/95) | |
| R4 | Releu balamale | |
| Releu demaror (până la 8/94) | ||
| Releu dezactivare demaror (9/93 până la 9/94) | ||

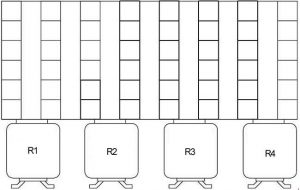

Bară de legătură sub partea dreaptă a bordului
| Număr | Descriere |
| R1 | Far de parcare dreapta / releu iluminare plăcuță înmatriculare |
| R2 | Releu faruri de parcare stânga |
| Comutator termic (LA, Japonia) | |
| R3 | Releu încălzire încuietoare ușă |
| R4 | Releu ventilator lunetă spate AVERTISMENT: Alocarea terminalelor și a cablajelor pentru fiecare conector poate varia în funcție de nivelul de echipare al vehiculului, model și piață. |
