BMW 525i – E34 (1991-1994) – cutia de siguranțe

iunie 9, 2025 Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a BMW 525i (E34) 1991-1994, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).

Cuprins

BMW 525i – E34 (1991-1994) – schema siguranțelor

Anul producției: 1991, 1992, 1993, 1994.

Siguranță brichetă (priză de alimentare) în BMW 525i – E34 (1991-1994) este siguranța 5, 18, 21, 26 în cutia de siguranțe.

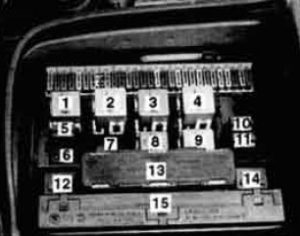

Cutie de distribuție a alimentării față

Cutia de siguranțe se află în partea inferioară a bordului partea șoferului.

Siguranțe	Descriere
1	Conector Claxon / telefon
2	Releu Demaror
3	Releu de evacuare (terminal R)
4	Releu Ventilator răcire
5	Releu pompă ștergător parbriz
6	Releu telefonic de alertă
7	Releu Sistem antiblocare roți (ABS) (ex. 1994 · 95)
8	Releu de evacuare (K 61)
9	Releu de evacuare (K 15)
10	Releu auxiliar pompă apă
11	Releu Claxon
12	Releu lumini de urgență
13	Controler modul control
14	Modul control impact
15	Modul control lampă

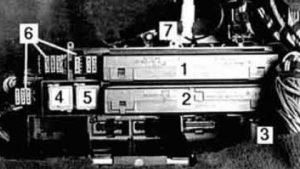

Cutia de distribuție a alimentării spate

Cutia de distribuție a alimentării spate se află sub scaunul spate și conține siguranțe suplimentare, relee și module de control.

Siguranță	Descriere
1	Modul releu
2	Modul general
3	Releu de dezumidificator spate
4	Releu de ștergător parbriz
5	Releu de protecție a puterii electrice
6	Blocuri de siguranțe
7	Bloc siguranțe (1992 și ulterior)

Cutia electronică (E-box)

Cutia electronică sau cutia E se află în colțul spate drept al compartimentului motor.

Siguranță	Descriere
1	Modul control Sistem antiblocare roți (ABS) sau alunecare (tracțiune)
2	Modul control DME
3	Modul control pilot automat
4	Releu sistem (principal)
5	Releu pompă combustibil
6	Releu încălzitor senzor de oxigen

Panoul auxiliar al releelor

Panoul releelor auxiliare este montat în colțul față stânga al compartimentului motor.

Siguranță	Descriere
1	Modul sistem de curățare faruri / lumini proiectoare de ceață (Canada)
2	Releu viteză normală
3	Releu rapid
4	Releu semnal acustic telefon
5	Releu climatizare
6	Siguranțe

Poziția siguranței

Siguranțele de la 1 la 29 sunt montate în cutia de siguranțe de distribuție față. Pozițiile suplimentare ale siguranțelor includ cutia de siguranțe de distribuție spate (siguranță nr. 30-37 și nr. 40-47) și panoul releelor auxiliare (siguranță nr. 48,49 sau 55-56).

Siguranță	Amperi [A]	Descriere
1	15	Sistem antiblocare roți (ABS) (vezi și siguranța 17) Control panou instrumente (vezi și siguranțele 15, 17, 20, 29) Monitorizare lumini (vezi și siguranțele 2, 3, 5, 7, 10, 11, 13, 14, 15) Lumină de stop Cruise control (vezi și siguranța 17) Computer de bord (vezi și siguranțele 17, 20) Control electronic clapetă (EML) (vezi și siguranțele 17, 20) Control electronic transmisie (vezi și siguranțele 12, 17)
2	7,5	Injecție combustibil (doar motor M60) Faruri / Proiectoare de ceață (vezi și siguranțele 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Monitor lampă (vezi și siguranțele 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) Semnalizator/Semnalizatoare de urgență (vezi și siguranțele 3, 6, 13, 14) Modul control coliziune (vezi și siguranțele 6, 10, 11)
3	7,5	Faruri / Proiectoare de ceață (vezi și siguranțele 2, 5, 7, 10, 11, 13, 14, 24) Monitorizare lumini (vezi și siguranțele 1, 2, 4, 5, 7, 10, 11, 13, 14, 15) Semnalizator/Semnalizatoare / semnalizatoare de urgență (vezi și siguranțele 2, 6, 13, 14) Spălător faruri (Canada) (vezi și siguranțele 4, 5, 17, 22, 24) Controler caroserie centrală (ZKE) (vezi și siguranțele 4, 5, 17, 24, 30, 47)
4	7,5	Lumini de poziție / spate / sub compartiment motor (vezi și siguranțele 5, 15, 20) Monitorizare lumini (vezi și siguranțele 1, 2, 3, 5, 7, 10, 11, 13, 14, 15) Oglinzi electrice (vezi și siguranțele 5, 12) Spălător faruri (Canada) (vezi și siguranțele 3, 5, 17, 22, 24) Controler caroserie centrală (ZKE) (vezi și siguranțele 3, 5, 17, 24, 30, 47)
5	10	Faruri / Proiectoare de ceață (vezi și siguranțele 2, 3, 7, 10, 11, 13, 14) Spălător faruri (Canada) (vezi și siguranțele 3, 4, 17, 22, 24) Lumini de poziție / sub compartiment motor (vezi și siguranțele 4 , 15, 20) Iluminare partea șoferului / portbagaj (vezi și 15, 21) Iluminare compartiment torpedou Brichetă (vezi și siguranțele 18, 21, 26) Iluminare interior (vezi și siguranțele 17, 18, 20, 21) Monitor lampă (vezi și siguranțele 1, 2, 3, 4, 7, 10, 11, 13, 14, 15) Oglinzi electrice (vezi și siguranțele 4, 12) Controler caroserie centrală (ZKE) (vezi și siguranțele 3, 5, 17, 24, 30, 47)
6	15	Semnalizator/Semnalizatoare / semnalizatoare de urgență (vezi și siguranțele 2, 3, 13, 14) Modul control coliziune (vezi și siguranțele 2, 10, 11)
7	15	Faruri / Proiectoare de ceață (vezi și siguranțele 2, 3, 5, 10, 11, 13, 14, 15) Monitorizare lumini (vezi și siguranțele 1, 2, 3, 4, 5, 10, 11, 13, 14)
8	7,5	–
9	15	Claxon Reglare integrată climatizare (IHKR) (vezi și siguranțele 19, 20, 27, 29, 46), telefon mobil (vezi și siguranțele 18, 31) ventilator auxiliar (vezi și siguranțele 25, 29)
10	7,5	Faruri / Proiectoare de ceață (vezi și siguranțele 2, 3, 5, 7, 11, 13, 14) Monitorizare lumini (vezi și siguranțele 1, 2, 3, 4, 5, 7, 11, 13, 14, 15) Control coliziune unitate (vezi și siguranțele 2, 10, 11)
11	7,5	Faruri / Proiectoare de ceață (vezi și siguranțele 2, 3, 5, 7, 10, 13, 14) Monitorizare lumini (vezi și siguranțele 1, 2, 3, 4, 5, 7 10, 13, 14, 15) Unitate control impact (vezi și siguranțele 2, 10, 11)
12	15	Încălzitoare duze ștergător față Lumini de urgență Oglinzi electrice Scaune cu memorie (vezi și siguranțele 16, 18, 42) Control electronic transmisie (vezi și siguranța 1, 17)
13	7,5	Faruri / Proiectoare de ceață (vezi și siguranțele 2, 3, 5, 7, 10,11, 14) Semnalizator/Semnalizatoare / semnalizatoare de urgență (vezi și siguranțele 2, 3, 6, 14) Monitor lampă (vezi și siguranțele 1, 2, 3 4, 5, 7, 10, 11, 14, 15)
14	7,5	Faruri / Proiectoare de ceață (vezi și siguranțele 2, 3, 5, 7, 10, 11, 13, 37) Semnalizator/Semnalizatoare / semnalizatoare de urgență (vezi și siguranțele 2, 3, 6, 13) Monitorizare lumini (vezi și siguranțele 1, 2 3, 4, 5, 7, 10, 11, 13, 15)
15	7,5	Lumini de poziție / spate / sub compartiment motor (vezi și siguranțele 4, 5, 20) Iluminare număr / portbagaj (vezi și siguranțele 5, 21) Lumină de stop (vezi și siguranța 1) Monitorizare lumini (vezi și siguranțele 1, 2, 3, 4, 5, 7, 10, 11, 13, 14)
16	30	Scaune încălzite Scaune cu memorie (vezi și siguranțele 12, 18, 42) Suport lombar
17	7,5	Injecție combustibil (vezi și siguranța 23) Sistem încărcare Pornire ventilator E-box (vezi și siguranța 28) Control electronic transmisie (vezi și siguranțele 1, 12) Sistem antiblocare roți (ABS) Tracțiune (vezi și siguranța 1) Încălzire încuietoare ușă (vezi și siguranța 30) Geamuri electrice (vezi și siguranțele 30, 31, 47) Trapă (vezi și siguranțele 30, 31, 47) Spălător faruri (Canada) (vezi și siguranțele 3, 4, 5, 22, 24) Panou instrumente / control control (vezi și siguranțele 1, 17, 20, 29) Monitor lumini (vezi și siguranțele 2, 3, 4, 5, 7, 10, 11, 13, 14, 15) Lumină de stop (vezi și siguranța 15) Iluminare interior (vezi și siguranțele 5, 18, 21, 30, 44) Control electronic clapetă (EML) (vezi și siguranțele 1, 20) Cruise control (vezi și siguranța 1) Computer de bord Monitor lampă (vezi și siguranțele 1, 20) Controler caroserie centrală (ZKE) (vezi și siguranțele 3, 4, 5, 24, 30, 47)
18	15	Iluminare interior (vezi și siguranțele 5, 17, 21, 30, 44) Iluminare compartiment torpedou / brichetă (vezi și siguranțele 5, 21, 26) Radio / CD player (vezi și siguranța 41) Telefon mobil (vezi și siguranțele 9, 31) Priză memorie (vezi și siguranțele 12, 16, 42) Securitate antifurt (Alpine) (vezi și siguranța 21) Blocare telecomandă
19	30	Reglare integrată climatizare (IHKR) (vezi și siguranțele 9. 20. 27, 29, 46)
20	7,5	Panou instrumente / control control (vezi și siguranțele 1, 17, 29) Lumini de poziție / spate / sub compartiment motor (vezi și siguranțele 4, 5, 15) Iluminare interior (vezi și siguranțele 5, 17, 18, 21, 30) Climatizare integrată Reglare (IHKR) (vezi și siguranțele 9, 19, 27, 29, 46) Computer de bord (vezi și siguranțele 1. 17) Control electronic clapetă (EML) (vezi și siguranțele 1, 17)
21	7,5	Iluminare număr / portbagaj (vezi și siguranțele 5, 15) Iluminare interior (vezi și siguranțele 5, 17, 18, 30, 44) Iluminare compartiment torpedou / brichetă (vezi și siguranțele 5, 18, 26) Securitate antifurt (Alpine) (vezi și siguranța 18)

Leggere BMW X6 E71 (2009-2014) – cutia de siguranțe

22	30	Controlul presiunii ștergătoarelor parbrizului (ADV) (vezi și siguranțe 15, 44) Pulverizator faruri (Canada) (vezi și siguranțe 3, 4, 5, 17, 24)
23	15	Injecție combustibil / pompă combustibil (vezi și siguranță 17)
24	10	Sistem curățare faruri (nu SUA) Control ștergător parbriz (SWSI) (vezi și siguranță 44) Electronică centrală caroserie (ZKE) (vezi și siguranțe 3, 4, 5, 17, 30, 47)
25	30	Ventilator auxiliar (vezi și siguranță 29)
26	30	Iluminare compartiment motor / brichetă (vezi și siguranțe 5, 18, 21)
27	7,5	Reglaj integrat climat (IHKR) (vezi și siguranțe 9, 19, 20, 29, 46)
28	15	E · ventilator cutia (de asemenea siguranță 17) Sistem încărcare (vezi și siguranță 17) Încălzire scaun în fântână Geam spate încălzit Servodirecție (Servotronic)
29	7,5	Reglaj integrat climat (IHKR) (vezi și siguranțe 9, 19, 20, 24, 27, 46) Ventilator auxiliar (vezi și siguranță 25) Panou instrumente / control control (vezi și siguranțe 1, 17, 20)
30	7,5	Încălzire încuietoare ușă (vezi și siguranță 17) Închidere centralizată (vezi și siguranțe 31, 47) Geamuri electrice (vezi și siguranțe 17, 31, 47) Trapă (vezi și siguranțe 17, 31, 47) Electronică centrală caroserie (ZKE) (vezi și siguranțe 3, 4, 5, 17, 24, 47) Iluminare interioară (vezi și siguranțe 5, 17, 18, 20, 21)
31	7,5	Închidere centralizată (vezi și siguranțe 30, 47) Geamuri electrice (vezi și siguranțe 17, 30, 47) Trapă (vezi și siguranțe 17, 30, 47) Telefon mobil (vezi și siguranțe 9, 18)
32	7,5	–
34	20	Reglaj electric coloana volan
35	30	Închidere centralizată
37	20	Control ștergător / pulverizator geam spate (Touring)
40	15	–
41	30	Radio / cititor CD (vezi și siguranță 18) Scaune încălzite
42	30	Priză electrică (vezi și siguranță 43) Priză memorie (vezi și siguranțe 12, 16, 18)
43	30	Scaune electrice (vezi și siguranță 42)
44	30	Control ștergător parbriz (SWS) (vezi și siguranță 24) Control presiune ștergătoare parbriz (SWS) (vezi și siguranțe 15, 22)
46	30	Reglaj integrat climat (IHKR) (vezi și siguranțe 9, 19, 20, 27, 29)
47	30	Electronică centrală caroserie (ZKE) (vezi și siguranțe 3, 4, 5, 17, 24, 30) Acoperiș electric (vezi și siguranțe 17, 30, 31) Geamuri electrice (vezi și siguranțe 17, 30, 31) Închidere centralizată (vezi și siguranțe 30, 31)
48	15	–
49	–	–
