BMW Serie 6 (E63, E64) (2004-2010) – cutia de siguranțe

iunie 9, 2025 Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a BMW Seria 6 (E63, E64) 2004-2010, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).

Cuprins

BMW Serie 6 (E63, E64) (2004-2010) – schema cutiei de siguranțe

Anul producției: 2004, 2005, 2006, 2007, 2008, 2009, 2010

Cutia de siguranțe pe bord

Nr	Amperi [A]	Descriere
1	50	Control dinamic al stabilității (DSC)
2)	60	Benzină:Releu al pompei de aer secundar; Diesel: Încălzitor combustibil.
3)	40	Etaj de ieșire al ventilatorului
4	40	până în 09.2005: Control activ.
4	20	după 09.2005: Releu de economisire energie; Control electronic al clapetei.
5	50	Modul lumini
6	50	Modul lumini
7	50	Sistem de acces în mașină
7	30	Aprindere / demaror electronic
8	60	N62:Modul de alimentare integrat (IVM); N62 cu SMG: Portcutie siguranțe, electronică motor (F01: releu pompă hidraulică, SMG); S85: B + distribuitor potențial; Releu DME; Portcutie siguranțe, electronică motor (F01); N52: B + distribuitor potențial; Unitate de control DME; Releu DME; Portcutie siguranțe, electronică motor: F05: releu, injectoare combustibil; F07: releu VVT; F08: releu pompă hidraulică, SMG; F010: releu încălzire aer motor.
9	60	Ventilator electric
10	30	până în 09.2005: Modul ușă partea șoferului; după 09.2005: Modul caroserie-ușă (LHD: geam electric, partea șoferului; RHD: geam electric, partea pasagerului).
11	5	Modul bază caroserie (închidere centralizată, geam electric, releu ștergător parbriz față)
12	30	până în 09.2005: Modul ușă partea pasagerului; după 09.2005: Modul caroserie-ușă (LHD: geam electric, partea pasagerului; RHD: geam electric, partea șoferului).
13	7,5	până în 09.2005: Unitate de control a bordului de instrumente.
	30	Cutia de distribuție VTG; după 09.2005:Unitate de control, cutie de distribuție.
	15	S85; după 09.2005:Cutie manuală secvențială (SMG)
14	30	Modul scaun, față dreapta (scaun bază non-electric);Comutator reglaj scaun pasager (RHD; scaun bază semi-electric); Comutator suport lombar pasager (RHD; scaun bază semi-electric); Comutator reglaj scaun șofer (LHD; scaun bază semi-electric); Comutator suport lombar șofer (LHD; scaun bază semi-electric).
15	5	Sistem de acces în mașină
16	30	Releu ștergător parbriz față
17	15	S85; până în 09.2005:Cutie manuală secvențială (SMG).
17	5	după 09.2005: Set comutatoare coloana volan.
18	30	până în 09.2005: Releu, pulverizator faruri; după 09.2005: Modul caroserie-gateway.
19	5	USA:Iluminare semnalizatoare de mers; S85: Control electronic clapetă EDC.
20	20	Încălzitor independent/adăugător SHZH:Încălzitor independent încălzitor adăugător; Control clapetă EDC: Releu economisire energie, control electronic clapetă.
21	30	Modul scaun, față dreapta (scaun bază non-electric);Comutator reglaj scaun șofer (RHD; scaun bază semi-electric); Comutator suport lombar șofer (RHD; scaun bază semi-electric); Comutator reglaj scaun pasager (LHD; scaun bază semi-electric); Comutator suport lombar pasager (LHD; scaun bază semi-electric).
22	30	Modul bază caroserie(LHD: geam electric spate, partea șoferului; RHD: geam electric spate, partea pasagerului)
23	30	S85; după 09.2005:Releu, pompă electrică gol.
24	30	Modul bază caroserie(LHD: geam electric spate, partea pasagerului; RHD: geam electric spate, partea șoferului)
25	30	Control dinamic al stabilității (DSC)

26	7,5	IHKA Basic:Sistem de încălzire/climatizare
26	20	după 09.2005: Releu de economisire a energiei, bornă 15
27	30	Modul de bază al caroseriei (sistem de închidere centralizată)
28	20	Set de întrerupătoare coloana volanului
29	10	La OBDII;Sistem airbag.
30	15	IHKA High:Sistem de încălzire/climatizare.
30	20	Etaj de ieșire al pompei combustibil;Releu pompă combustibil.
31	30	LHD:Modul scaun, față stânga (încălzit, reglare activă a lățimii spătarului, scaun activ); RHD: Modul scaun, față dreapta (încălzit, reglare activă a lățimii spătarului, scaun activ).
32	10	până la 09.2005: Grup propulsor; S85; până la 09.2005: Releu, pompă electrică gol; după 09.2005: Bloc întrerupătoare, ușa șoferului; Oglindă exterioară electrocromatică partea șoferului; Oglindă exterioară electrocromatică partea pasagerului.
33	30	Întrerupător central consola centrală;LHD: Modul scaun, față dreapta (încălzit, reglare activă a lățimii spătarului, scaun activ); RHD: Modul scaun, față stânga (încălzit, reglare activă a lățimii spătarului, scaun activ).
34	30	până la 09.2005: CCC / M-ASK.
34	20	după 09.2005: CCC / M-ASK.
35	5	Sistem de navigație
36	7,5	Unitate control acces confort;Modul electronic mâner exterior partea șoferului; Modul electronic mâner exterior partea pasagerului; Modul electronic mâner ușă exterior, stânga spate; Modul electronic mâner ușă exterior, dreapta spate.
37	10	până la 09.2005:TCU (unitate control telematică); ULF (dispozitiv de încărcare universal și kit handsfree); Cutie extractibilă.
37	5	09.2005-03.2007: TCU (unitate control telematică); ULF (dispozitiv de încărcare universal și kit handsfree); Cutie extractibilă;după 03.2007: Cutie interfață ULF-SBX; TCU (unitate control telematică);; Cutie interfață ULF-SBX-H;Divizor USB; Cutie extractibilă.
38	10	până la 09.2005: Schimbător CD
38	5	după 09.2005: Schimbător CD
39	–	–
40	10	Schimbător DVD
41	5	după 09.2005: Unitate control bord
42	15	S85:Cutie manuală secvențială (SMG)
43	–	–
44	–	–
45	–	–
46	–	–
Releu
K6	Releu, pulverizator faruri
K93	Releu, control electronic clapetă (după 09.2005)
K96	Releu pompă combustibil (M54 sau N62)
K9	Releu de economisire a energiei, bornă 15 (după 09.2005)
A41a	Cutia de siguranțe

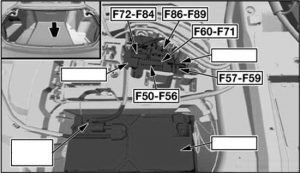

Cutia de siguranțe spate

până în 09.2005

după 09.2009

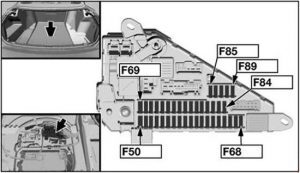

Cutia de siguranțe spate - 2 — BMW Serie 6 (E63 e E64) – schema della cutia de siguranțe – spate

Nr	Amperi [A]	Descriere
50	20	M54, N62:Releu pompa combustibil; N52, motorină: Control pompa combustibil (EKPS); S85: Stadiu ieșire pompa combustibil.
50	30	după 09.2005: Pompă pulverizatoare faruri
51	5	Senzor sirenă și senzor înclinare; Oglindă retrovizoare interioară electrocromatică; Senzor cu microunde, ușa șoferului; Senzor cu microunde, ușa partea pasagerului; Senzor cu microunde, stânga spate; Senzor cu microunde, dreapta spate.
52	10	Modul micro-alimentare
52	40	E64: Releu, înlocuitor superior 1; Releu, înlocuitor superior 2.
53	7,5	până în 09.2005:Deschidere automată cu închidere moale, capac portbagaj; 09.2004-09.2005: Unitate control acces confort; Modul electronic mâner exterior partea șoferului; Modul electronic mâner exterior partea pasagerului; Modul electronic mâner ușă exterior, stânga spate; Modul electronic mâner ușă exterior, dreapta spate.
53	30	după 09.2005: Reglare activă lățime spătar partea pasagerului Reglare activă lățime spătar, partea șoferului
54	20	până în 09.2005: Releu economisire energie, bornă 15
54	40	după 09.2005:Dezghețător lunetă spate
55	5	până în 09.2005: Senzor ploaie / faruri
55	40	după 09.2005: Deschidere capac portbagaj
56	5	după 09.2005: Senzor ploaie / faruri
57	20	până în 09.2005: Modul micro-putere
57	5	IHKA Basic; după 09.2005:Sistem încălzire / climatizare.
58	40	până în 09.2005: Dezghețător lunetă spate
58	20	după 09.2005: Releu ștergător spate
57	5	Tuner antenă cu receptor la distanță
60	5	după 09.2005: Controler siguranță anti-răsturnare
61	20	până în 09.2005: Brichetă față Punct de încărcare, compartiment port-objete
61	7,5	după 09.2005: Radiator
62	5	până în 09.2005: Releu economisire energie, bornă 15
62	30	după 09.2005: E64: Releu coborâre geam spate; Releu ridicare geam spate.
63	5	până în 09.2005: Oglindă retrovizoare interioară electrocromatică; Control parcare (PDC).
63	20	după 09.2005: Încălzitor auxiliar independent
64	10	până în 09.2005: Display compartiment spate Display central informații Controler
64	15	IHKA High; după 09.2005:Sistem încălzire / climatizare
65	10	până în 09.2005: Modul conexiune kit căști; Display Head-up.
66	5	până în 09.2005: Control dinamic stabilitate (DSC);Cutie transfer VTG: Control dinamic stabilitate (DSC); Unitate control, cutie distribuție.
66	20	E63:Trapă panoramică sticlă; E64: Modul înlocuitor superior.
67	10	până în 03.2006: Modul video Receptor satelit
67	20	după 03.2006: Deschidere automată moale, ușa partea pasagerului (LHD); Deschidere automată moale, ușa partea șoferului (RHD); Deschidere automată moale, dreapta spate.
68	5	până în 03.2006: Comutator central consolă centrală; Comutator reglare scaun șofer; Comutator reglare scaun pasager.
68	20	după 03.2006: Deschidere automată moale, ușa partea șoferului (LHD); Deschidere automată moale, ușa partea pasagerului (RHD); Deschidere automată moale, stânga spate.
69	5	Control parcare (PDC)

70	5	până în 09.2005: Far adaptiv
70	10	09.2005-03.2007:Control activ de croazieră; după 03.2007: Control activ de croazieră; Senzor de distanță; Senzor de proximitate, dreapta; Senzor de proximitate, stânga.
71	20	până în 09.2005: S85: Etaj de ieșire al pompei de combustibil
71	30	după 09.2005: Centru de întrerupătoare al consolei centrale
72	40	până în 09.2005: E64: Releu, înlocuitor superior 1; Releu, înlocuitor superior 2.
72	20	N62:Releu al pompei de combustibil; Motorină: Controlul pompei de combustibil (EKPS).
73	30	până în 09.2005: E63: Releu pentru coborârea geamului spate; Releu pentru ridicarea geamului spate; Modul remorcă;09.2005-03.2007: Amplificator HiFi.
73	40	după 03.2007:Amplificator Hi-Fi
74	20	până în 09.2005: Presiune remorcă
74	10	după 09.2005: Întrerupător central al consolei centrale; Întrerupător reglare scaun șofer; Întrerupător reglare scaun partea pasagerului.
75	30	până în 09.2005: Unitate de control, cutia de siguranțe
75	10	după 09.2005: Receptor satelit; Tuner digital; Modul video.
76	40	până în 09.2005: Deschidere capac portbagaj
76	10	după 09.2005: Propulsie dinamică
77	5	până în 09.2005: Tuner antenă cu receptor la distanță
77	10	după 09.2005: Display Head-up;. Modul de conectare kit căști
78	5	după 09.2005: Control dinamic al stabilității (DSC); Unitate de control, cutia de siguranțe.
79	7,5	până în 09.2005: Control electronic al înălțimii de rulare
79	10	după 09.2005: Display central informații; Controler.
80	30	până în 09.2005: Amplificator HiFi.
80	10	după 09.2005: Manetă schimbător; Iluminare indicator de treaptă; Cutie extractibilă; TCU (unitate de control telematică); Compensator (telefon mobil); Ventilator, roată de rezervă; Modul electronic de vedere pe timp de noapte.
81	7,5	după 09.2005: Control electronic al înălțimii de rulare
82	20	până în 09.2005: Presiune portbagaj; Brichetă spate; Presiune spate.
82	7,5	după 09.2005: Control presiune pneuri (RDC)
83	20	până în 09.2005: E63: Trapă panoramică din sticlă E64: Modul înlocuitor superior
83	30	după 09.2005: Reglare activă a lățimii spătarului, șofer (LHD); Reglare activă a lățimii spătarului pentru partea pasagerului (RHD).
84	10	până în 09.2005: Control activ de croazieră
84	15	după 09.2005: Control transmisie; Cutie manuală secvențială (SMG).
85	7,5	după 09.2005: Cutie manuală secvențială (SMG)
86	15	până în 09.2005: Control transmisie; Cutie manuală secvențială (SMG).
86	40	după 09.2005: Sistem de direcție activ
87	20	după 09.2005: Brichetă față; Presiune încărcare, compartiment portbagaj.
88	30	până în 09.2005: Centru de întrerupătoare al consolei centrale
88	20	după 09.2005: Presiune portbagaj; Brichetă spate; Presiune spate.
89	10	până în 09.2005: Ventilator, MMC; Iluminare indicator de treaptă; Manetă schimbător; Iluminare indicator de treaptă; Ventilator, roată de rezervă; TCU (unitate de control telematică); ULF (dispozitiv încărcare universal și kit handsfree); Cutie extractibilă.
89	5	după 09.2005: Oglindă retrovizoare interioară electrocromatică; Releu economisire energie, bornă 15.

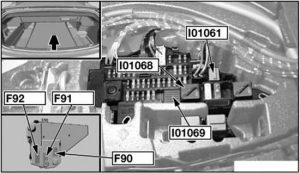

Cutia de siguranțe spate - 3 — BMW Serie 6 (E63 e E64) – schema cutiei de siguranțe – spate

Nr	Amperi [A]	Descriere
90	200	Porta siguranțe, față (siguranță 1-33)
91	100	Motorină:Releu principal DDE; N62, TU: Modul control alimentare integrat (IVM); Releu VVT 1; Releu VVT 2; Unitate control distribuție variabilă.
92	100	Încălzitor electric auxiliar
Releu
I01061	Dezghețător spate
I01068	Terminal 30G
I01069	Terminal 15

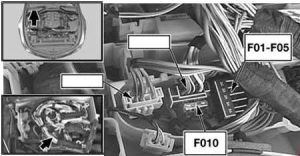

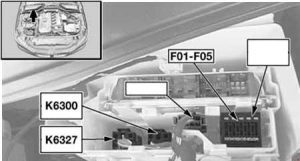

Siguranță în compartiment motor

M54

Nr	Releu
K6300	Releu DME
K6327	Releu, injectoare combustibil

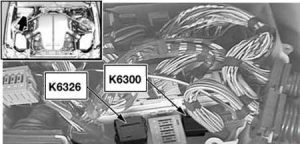

Motor diesel

Siguranță în compartiment motor - 2 — BMW Serie 6 (E63 e E64) – schema cutia de siguranțe – compartiment motor (motor Diesel)

S85

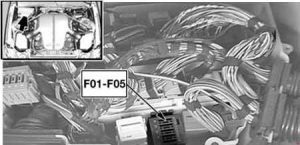

Siguranță în compartiment motor - 3 — BMW Serie 6 (E63 e E64) – schema cutia de siguranțe – compartiment motor (S85)

N52

Siguranță în compartiment motor - 4 — BMW Serie 6 (E63 e E64) – schema cutia de siguranțe – compartiment motor (N52)

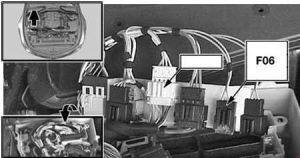

Siguranță în compartiment motor - 5 — BMW Serie 6 (E63 e E64) – schema cutia de siguranțe – compartiment motor (N52)

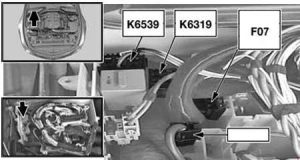

Siguranță în compartiment motor - 6 — BMW Serie 6 (E63 e E64) – schema cutia de siguranțe – compartiment motor (N52)

Nr	Descriere
K6319	Releu VVT
K6539	Releu încălzitor rezervor motor

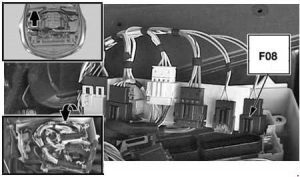

Siguranță în compartiment motor - 7 — BMW Serie 6 (E63 e E64) – schema cutiei de siguranțe – compartiment motor (N52)

Nr	Amperi [A]	Descriere
F01	30	N62:Releu al pompei hidraulice, SMG; N52: Condensator de suprimare pentru bobinele de aprindere; Bobină de aprindere (1, 2, 3, 4, 5, 6).
F01	20	M57, TU: Senzor Hall, arbore cu came 1; Măsurător masă aer cald; Supapă de control a presiunii rail-ului; Supapă de control volum; Supapă electromagnetică, control presiune supraalimentare; Încălzire, ventilare carter;S85: Releu economisire energie, bornă 15; Injector combustibil (1, 2, 3, 4, 5, 6, 7, 8, 9, 10);M57 TUTOP: Senzor Hall, arbore cu came 1; Măsurător masă aer cald; Supapă de control a presiunii rail-ului; Supapă de strangulare; Supapă de control turbină; Supapă de control volum; Supapă electromagnetică, control presiune supraalimentare; Încălzire, ventilare carter.
F2	20	M57, TU: Supapă electromagnetică, recirculare gaze de eșapament; Senzor nivel ulei; Supapă electrică comutare, palete swirl; Unitate control încălzire; Supapă electrică comutare, suport motor; Încălzire, ventilare carter; Regulator presiune supraalimentare 1; Senzor oxigen înainte de catalizator;M57 TUTOP: Supapă electromagnetică, recirculare gaze de eșapament; Senzor nivel ulei; Supapă electrică comutare, palete swirl; Unitate control încălzire; Supapă electrică comutare, suport motor; Senzor oxigen înainte de catalizator; Supapă evacuare; Supapă bypass compresor;S85: Senzor oxigen înainte de catalizator; Sondă lambda 2 înainte de catalizator; Senzor oxigen după catalizator; Senzor oxigen 2 după catalizator.
F2	30	N52: Pompă electrică lichid răcire; Termostat, răcire mapată caracteristic; Senzor arbore cu came supape admisie; Senzor arbore cu came supape evacuare; Electrovalvă VANOS, admisie; Electrovalvă VANOS, evacuare.
F03	30	Diesel:Electronică control digital motor diesel; S85: Unitate control DME.
F03	20	N52: Unitate control DME; Senzor stare ulei; Actuator DISA 1; Actuator DISA 2; Supapă ventilare rezervor combustibil; Senzor arbore motor; Măsurător masă aer cald.
F04	10	Diesel: Electrovalvă, paletă radiator; Ventilator E-box; Supapă evacuare; Senzor paletă aer frână, stânga; Senzor paletă aer frână, dreapta; Senzor AUC;S85:Unitate control curent ionic.
F04	30	N52: Cutie manuală secvențială (SMG); Senzor oxigen înainte de catalizator; Sondă lambda 2 înainte de catalizator; Senzor oxigen după catalizator; Senzor oxigen 2 după catalizator; Încălzire rezervor carter 1.
F05	30	S85: Supapă acumulare presiune VANOS; Supapă ventilare rezervor combustibil 2; Senzor arbore cu came supape admisie 2; Senzor arbore cu came supape evacuare 2; Senzor debit aer 2; Actuator inert; Senzor debit aer; Senzor stare ulei; Senzor arbore cu came supape admisie; Senzor arbore cu came supape evacuare; Supapă pompă aer secundar; Supapă filtru cărbune.
F06	10	N52; până la 03.2007: Electrovalvă, paletă radiator; Releu pompă aer secundar; Supapă evacuare; Ventilator E-box; Modul diagnostic pierdere rezervor combustibil; Măsurător secundar masă aer în formă de peliculă caldă;după 03.2007: Electrovalvă, paletă radiator; Releu pompă aer secundar; Supapă evacuare; Ventilator E-box; Senzor AUC; Senzor paletă aer frână, stânga; Senzor paletă aer frână, dreapta; Modul oxid azot; Modul diagnostic pierdere rezervor combustibil; Măsurător secundar masă aer în formă de peliculă caldă.
F07	40	N52:Releu VVT.
F08	30	N52:Releu pompa hidraulică, SMG.

N62, TU

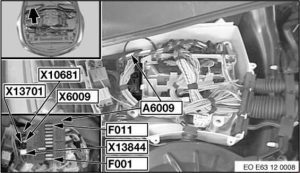

Siguranță în compartiment motor - 8 — BMW Serie 6 (E63 e E64) – schema cutiei de siguranțe – compartiment motor (N62, TU)

S85

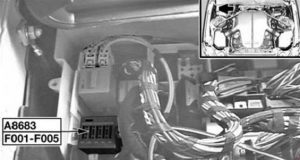

Siguranță în compartiment motor - 9 — BMW Serie 6 (E63 e E64) – schema cutiei de siguranțe – compartiment motor (S85)

Nr	Amperi [A]	Descriere
F001	30	N62: Unitate control DME; Unitate control distribuție variabilă; Injector combustibil (5, 6, 7, 8); Cutie manuală secvențială (SMG).
F001	20	S85:Actuator relantiu, grup cilindri 1.
F002	20	N62, TU: Unitate control DME; Supapă de ventilare rezervor combustibil; Senzor arbore cu came supape admisie 2; Senzor arbore cu came supape evacuare 2; Electrovalvă VANOS 2, admisie; Electrovalvă VANOS 2, evacuare;S85:Actuator relantiu, grup cilindri 2.
F003	20	N62:Bobină de aprindere (1, 2, 3, 4)
F003	30	S85:Supapă electromagnetică de strangulare, rând 1
F004	20	N62:Bobină de aprindere (5, 6, 7, 8)
F004	10	S85:Unitate control curent ionic 2
F005	30	N62, TU: Unitate control DME; Senzor arbore motor; Debitmetru aer cald; Senzor arbore cu came supape admisie; Senzor arbore cu came supape evacuare; Termostat mapat caracteristic; Electrovalvă VANOS, admisie; Electrovalvă VANOS, evacuare;S85:Supapă electromagnetică de strangulare, rând 2
F006	20	N62: Unitate control DME; Injector combustibil (1, 2, 3, 4).
F007	20	N62: Unitate control DME; Cutie manuală secvențială (SMG).
F008	30	N62: Unitate control DME; Senzor de oxigen 2 după catalizator; Senzor de oxigen înainte de catalizator; Senzor de oxigen 2 înainte de catalizator; Senzor de oxigen după catalizator; Senzor calitate ulei.
F009	10	până în 03.2007: Releu pompă combustibil; Supapă evacuare; Electrovalvă, lamelă radiator; Ventilator E-box; Modul diagnostic pierdere rezervor combustibil; Releu pompă aer secundar;după 03.2007: Releu pompă combustibil; Supapă evacuare; Electrovalvă, lamelă radiator; Ventilator E-box; Modul diagnostic pierdere rezervor combustibil; Releu pompă aer secundar; Senzor lamelă aer frână, stânga; Senzor lamelă aer frână, dreapta; Senzor AUC.
F010	40	N62, TU:Unitate control distribuție variabilă
F010	5	N54:Releu încălzitor rezervor motor
F011	40	N62, TU:Unitate control distribuție variabilă

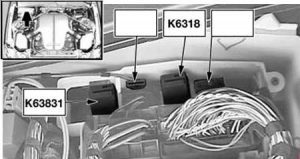

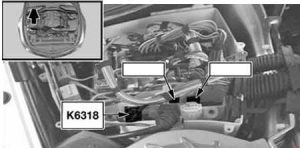

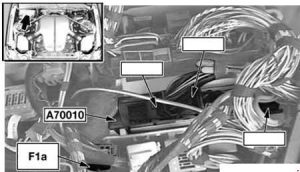

Siguranță în compartiment motor - 10 — BMW Serie 6 (E63 e E64) – schema cutiei de siguranțe – compartiment motor

Nr	Amperi [A]	Descriere
F1a	10	S85: Electrovalvă, lamelă radiator; Ventilator E-box; Iluminare indicator de viteză; Manetă cutie de viteze; Blocare manetă cutie de viteze; Releu economisire energie, control electronic clapetă; Comutator capotă, dreapta; Comutator capotă, stânga; Senzor turații, arbore principal cutie de viteze; Releu, pompă electrică gol; Modul diagnostic pierdere rezervor combustibil; Măsurător secundar masă aer în formă de peliculă caldă; Releu pompă aer secundar.
A70010	Controler cutie manuală secvențială
