BMW X6 E71 (2009-2014) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a BMW X6 (E71) 2009-2014, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).

BMW X6 E71 (2009-2014) – schema cutiei de siguranțe

Anul producției: 2009, 2010, 2011, 2012, 2013, 2014.

Siguranță brichetă (priză de alimentare) în BMW X6 E71 (2009-2014) sunt siguranțele 111, 113, 115, 118 în cutia de siguranțe

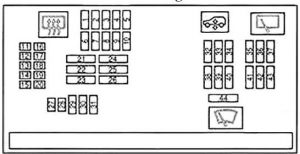

Schema cutiei de siguranțe a bordului

Se află sub compartimentul motor.

Număr	Ampaj
1	20
2	10
3	7,5
4	10
5	10
6	10
7	5
8	7,5
9	15
10	5
11	20
12	10
13	15
14	10
15	10
16	10
17	5
18	7,5
19	5
20	10
21	30

22	–
23	40
24	40
25	–
26	25
27	15
28	15
29	40
30	30
31	40
32	40
33	30
34	30
35	30
36	30
37	20
38	30
39	40
40	30
41	7,5
42	30
43	30
44	30

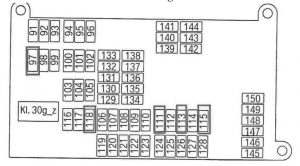

Schema cutiei de siguranțe din compartimentul portbagaj

Se află pe partea dreaptă, în spatele panoului.

Destinația siguranțelor

​

​

​

Simbol	Număr
(Sistem antiblocare roți (ABS))	4, 15, 19, 123
	15, 24
	116, 143, 144
	6, 17, 18, 103, 107, 108, 109, 119, 127, 128, 132, 134, 142
(Încuietori ale ușilor)	27, 28, 30, 124, 132, 135, 145, 146, 147, 148
	8, 106, 120
	13, 20, 92, 123, 125
	32, 107, 123
	23, 33, 34, 96, 124
	2, 19, 23, 33, 34, 96, 110, 124
	6, 142
	3, 5
	108, 114
	41
(Claxon)	9, 124
	16
	29, 31, 33, 34, 124
	100, 112, 139, 140, 141
	101, 102, 139, 140, 141, 149, 150
OBD	130, 131
	10, 94, 129

	1, 17, 18, 41, 98, 126
	4
(Ștergător/Ștergătoare parbriz)	37, 44
	21
	124
	11, 12, 17, 91, 93, 95, 98
(Lumini interne)	5, 19, 23, 33, 34, 96, 114
	14
	18, 131
	6, 17, 19, 41, 126
	4
	97, 105, 122
(Sistem control motor)	4, 7, 35, 36, 38, 42, 43
	137, 142
(Sistem Start/Stop	10, 39
(Portbagaj)	99, 121
(Radio)	6, 103, 109, 129, 142
	7
	44
	26
	5, 117
	110, 113
	1, 134
(Brichetă)	111, 113, 115, 118
