BMW X3 E83 (2004-2010) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a BMW X3 (E83) 2004-2010, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (dispunerea siguranțelor).
BMW X3 E83 – schema siguranței
Anul producției: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Poziția siguranței
Compartiment motor
Cutia de siguranțe se află în partea dreaptă sus.
Portbagaj
Deschide portbagajul, rotește două cârlige și trage panoul în jos.
Cutia de siguranțe nr. 1 (în spatele portbagajului)
Dispunerea siguranțelor poate varia!

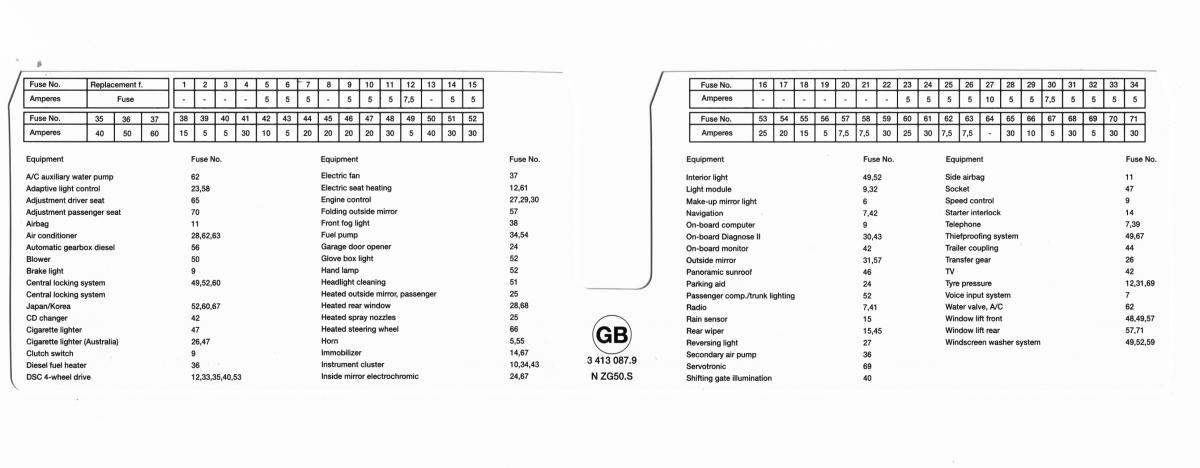

Versiunea 1 (deschide într-o filă nouă pentru mărire)
Versiunea 2
Alocarea siguranțelor (versiunea 2)
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| F1 | – | – |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 5A | Claxon |
| F6 | 5A | Lămpi pentru oglinzi cosmetice |
| F7 | 5A | Unitate audio;Sistem de navigație;
Sistem telefonic; Sistem audio (după 09.05). |
| F8 | – | – |
| F9 | 5A | Comutator poziție pedală frână (BPP);Comutator poziție pedală ambreiaj (CPP);
Comutator faruri; Modul control multifuncțional; Modul control funcție coloana volan. |
| F10 | 5A | Modul control instrumentar |
| F11 | 5A | Modul control sistem de reținere suplimentar (SRS) |
| F12 | 7,5A | Consolă centrală de montaj cu mai multe comutatoare |
| F13 | – | – |
| F14 | 5A | Modul control imobilizator |
| F15 | 5A | Senzor lumină;Senzor ploaie;
Spălător lunetă și ștergător spate. |
| F 16 | – | – |
| F17 | – | – |
| F18 | – | – |
| F19 | – | – |
| F20 | – | – |
| F21 | – | – |
| F22 | 5A | Modul control motor (ECM) – Diesel |
| F23 | 5A | Modul control direcție faruri |
| F24 | 5A | Oglindă retrovizoare interioară;Modul control asistență parcare. |
| F25 | 5A | Oglindă exterioară partea pasagerului;Dușuri încălzite ștergător față (înainte de 03.04.) |
| F26 | 5A | Brichetă;Modul control cutia de transfer. |
| F27 | 10 A | Comutator poziție marșarier;Releu lumini marșarier. |
| F28 | 5A | Sistem climatizare și încălzire;Releu geam spate încălzit. |
| F29 | 5A | Modul control motor (ECM);Releu bobină de aprindere. |
| F30 | 7,5A | Conector Datalink (DLC);Senzor nivel ulei motor;
Încălzitor combustibil (Diesel); Modul control cutie automată (TCM). |
| F31 | 5A | Modul control funcție ușă, șofer |
| F32 | 5A | Comutator putere (înainte de 09/06) |
| F33 | 5A | Consolă centrală cu mai multe comutatoare |
| F34 | 5A | Modul control instrumentar;Modul control pompă combustibil. |
| F35 | 40A | Modul control Sistem antiblocare roți (ABS) cu DSC |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| F36 | 60A | Încălzitor combustibil;Releu pompă injecție secundară aer (AIR). |
| F37 | 60A | Motor ventilator răcire motor |
| F38 | 15A | Releu lumini proiectoare de ceață |
| F39 | 5A | Modul control telefonic;Modul interfață sistem telefonic;
Antena sistem telefonic (înainte de 09.05). |
| F40 | 5A | Senzor poziție volan, martor selector cutie |
| F41 | 30A | Unitate audio, amplificator unitate audio |
| F42 | 10 A | Radio;Sistem de navigație;
Schimbătoare CD; Display multifuncțional; Tuner TV. |
| F43 | 5A | Conector date (DLC);Modul control instrumentar. |
| F44 | 20A | Priză remorcă |
| F45 | 20A | Ștergător cu ciclu intermitent) |
| F46 | 20A | Modul control trapă |
| F47 | 20A | Brichetă, priză alimentare suplimentară |
| F48 | 30A | Modul control multifuncțional |
| F49 | 5A | Modul antenă, modul control multifuncțional |
| F50 | 40A | Motor ventilator încălzitor/AC |
| F51 | 30A | Releu pompă pulverizator faruri |
| F52 | 30A | Modul control multifuncțional |
| F53 | 25A | Modul control ABS cu DSC |
| F54 | 20A | Modul control pompă combustibil;Releu pompă combustibil. |
| F55 | 15A | Releu claxon |
| F56 | 5A | Modul control transmisie (TCM) (înainte de 03/07) |
| F57 | 7,5A | Modul control funcție ușă, controler;Potentiometru memorie oglinzi laterale;
Comutator electric geamuri. |
| F58 | 7,5A | Modul control direcție faruri (înainte de 03/07) |
| F59 | 30A | Releu motor ștergător față |
| F60 | 25A | Modul control multifuncțional |
| F61 | 30A | Grup comutator consolă centrală |
| F62 | 7,5A | Încălzitor auxiliar |
| F63 | 7,5A | Releu compresor AC |
| F64 | – | – |
| F65 | 30A | Modul control reglare scaun, șofer;Comutator pompă lombară scaun, șofer (înainte de 03/07). |
| F66 | 10 A | Cheie aprindere |
| F67 | 5A | Senzor înclinare sistem avertizare;Claxon sistem avertizare;
Sistem avertizare în senzor mișcare mașină; Imobilizator; Oglindă retrovizoare interioară. |
| F68 | 30A | Releu încălzire geam spate |
| F69 | 5A | Modul control asistență direcție;Modul control monitor presiune pneuri. |
| F70 | 30A | Modul control reglare scaun, pasager;Comutator pompă lombară scaun, pasager (înainte de 03.07). |
| F71 | 30A | Modul control multifuncțional |
Cutia de siguranțe nr. 2 (în spatele cutiei de siguranțe nr. 1)
Cutia de siguranțe nr. 2
| Nr | Ampere [A] | Descriere |
|---|---|---|
| F102 | 80A | Conexiune scurtcircuit (2,0/2,5 benzină (M54.N46)) |
| F105 | 50A | Cheie aprindere |
| F106 | 50A | Comutator aprindere; Modul control lămpi. |
| F107 | 50A | Modul control lămpi; Modul control remorcă. |
Panou releu (în spatele torpedoului)
Panou releu
| Nr | Descriere |
|---|---|
| 1 | Releu claxon |
| 2 | Releu lumini proiectoare de ceață |
| 3 | Releu compresor climatizare |
| 4 | Releu pompă combustibil |
| 5 | – |
| 6 | Releu pompă injecție secundară aer (AIR) |
| 7 | Releu pompă pulverizator faruri |
| 8 | Modul control direcție faruri |
| 9 | Modul control asistență direcție |
| 10 | Modul control multifuncțional – funcții: sistem de alertă, pulverizatoare faruri, oglindă retrovizoare interioară, pulverizator/ștergător spate, pulverizator/ștergător față |

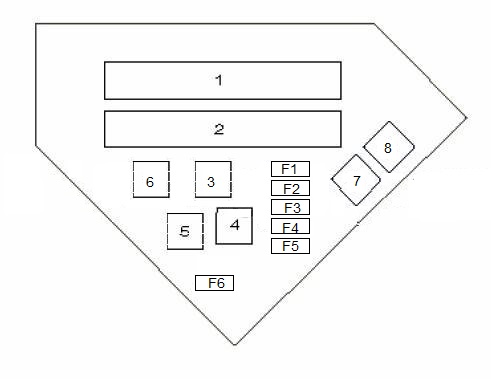

Cutia de siguranțe în compartiment motor BMW X3
Layout-ul cutiei de siguranțe
| 1 | Modul control motor (ECM) |
| 2 | Modul control transmisie (TCM) |
| 3 | Releu bobină de aprindere-2,0 benzină (N46) |
| 4 | Releu control motor (EC) – benzină |
| 5 | Releu lumini de mers înapoi |
| 6 | |
| 7 | Releu control motor (EC) – Diesel |
| 8 | Releu motor ștergător față |
| F1 | (20A) Elemente ale sistemului de gestionare motor |
| F2 | (20A) Gestionare motor |
| F3 | (20A) Elemente ale sistemului de gestionare motor;Releu lumini de mers înapoi-2,5 benzină (M54) |
| F4 | (10A) Gestionare motor ABS |
| F5 | (30A) Releu bobină de aprindere – 2,0 benzină (N46) |
