Audi Q5 8R (2009-2017) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi Q5 8R (2009–2017), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Audi Q5 8R – schema bloc siguranțe

Anul producției: 2009, 2010, 2011, 2012.

Siguranțe Brichetă / prize de alimentare în Audi Q5 sunt siguranțele D1 (ieșirea consolei centrale spate), D2 (ieșirea consolei centrale față), D3 (ieșirea portbagajului) și D4 (brichetă) în portbagaj.

Bloc siguranțe partea șoferului pe bord

Pentru a accesa blocul siguranțe situat pe partea șoferului a bordului, deschide ușa șoferului și îndepărtează panoul lateral al bordului apăsându-l.

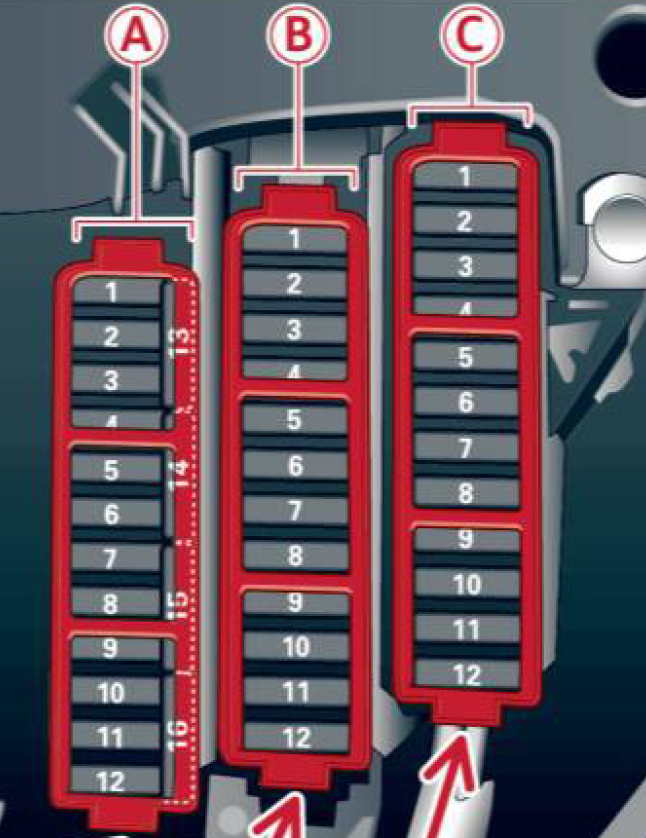

Audi Q5 – 8R prima generație – Schema bloc siguranțe – partea șoferului pe bord

Bloc siguranțe A – negru
Număr	Descriere	Amperaj [A]
1	Control dinamic	5
3	Homelink	5
5	Control climatizare	5
6	Reglare debit far dreapta	5
7	Reglare debit far stânga	5
8	Modul control sistem electric al vehiculului 1.	5
9	Control adaptiv viteză de croazieră	5
10	Impuls poartă	5
11	Duze lichid ștergător încălzitor	5
12	Control climatizare	5
13	Pregătire pentru telefon mobil	5
14	Sistem airbag	5
15	Terminal 15	25
16	Motor terminal 15	40
Bloc siguranțe B – maro
Număr	Descriere	Amperaj [A]
1	Oglindă retrovizoare cu funcție de întunecare automată.	5
2	Senzor ambreiaj	5

3	Pompă combustibil	25
5	Încălzire scaun stânga	30
6	Program electronic de stabilizare	10
7	Claxon	25
8	Motor regulator geam ușă stânga	30
9	Motor ștergător	30
10	Program electronic de stabilizare	25
11	Ușă stânga	15
12	Senzor ploaie și lumină	5
Bloc siguranțe C – roșu
Număr	Descriere	Amperaj [A]
3	Susținere lombară	10
4	Control dinamic	35
5	Port pahare climatizat	10
6	Modul control sistem electric vehicul 1.	35
7	Modul control sistem electric vehicul 1.	20
8	Modul control sistem electric vehicul 1.	30
9	Trapă panoramică	20
10	Modul control sistem electric vehicul 1.	30
11	Acoperire panoramică trapă	20
12	Electronică confort	5

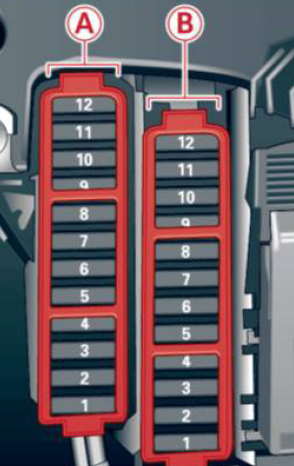

Bloc siguranțe partea pasagerului pe bord

Pentru a accesa blocul siguranțe situat pe partea pasagerului a bordului, deschideți ușa pasagerului și îndepărtați panoul lateral al bordului.

Audi Q5 – 1° generazione 8R – Schema del quadro fusibili – lato passeggero sul cruscotto

Panou cutia de siguranțe A – negru
Număr	Descriere	Amperaj [A]
5	Modulul întrerupătorului volanului.	5
6	Program electronic de stabilizare	5
7	Conector diagnostic terminal 15	5
8	Gol	5
Panou cutia de siguranțe B – maro
1	Redare CD/DVD	5
2	Modulul întrerupătorului selector tracțiune Audi.	5
3	MMI/Radiou	5/20
4	Grup instrumente	5
5	Gol	5
6	Bloc aprindere	5
7	Întrerupător rotativ lumină	5
8	Ventilator sistem climatizare	40
9	Bloc coloana volan	5
10	Control climatic	10
11	Conector diagnostic terminal 30	10
12	Modulul întrerupătorului volanului.	5

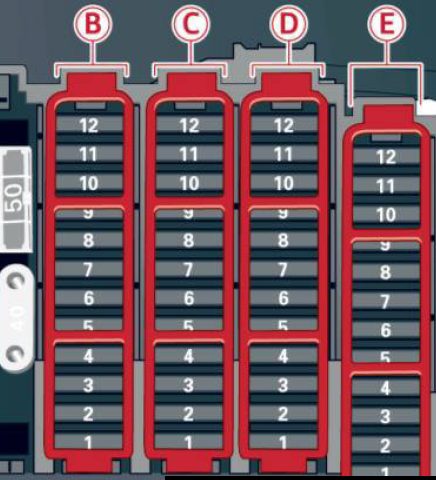

Bloc siguranțe în portbagaj partea dreaptă

Pentru a accesa blocul siguranțe situat în portbagaj, îndepărtați panoul lateral drept al portbagajului și deschideți capacul cutiei de siguranțe.

Audi Q5 – 1° generazione 8R – Schema del quadro fusibili – Spazio destro del bagagliaio

Panou siguranțe A – negru
Număr	Descriere	Amperaj [A]
1	Modul control capac portbagaj	30
5	Frână de parcare electromecanică	5
6	Control electronic al amortizării	15
7	Frână de parcare electromecanică	30
8	Modul control sistem electric al vehiculului 2.	30
10	Modul control sistem electric al vehiculului 2.	30
11	Modul control sistem electric al vehiculului.	20
12	Terminal 30	5
Panou siguranțe B – maro
Număr	Descriere	Amperaj [A]
1	Modul control capac portbagaj	30
2	Încălzire scaun față dreapta.	15
3	Traseu convertor DCDC 1	40
4	Traseu convertor DCDC 2	40
7	Frână de parcare electromecanică	30
9	Modul control ușă dreaptă	30

11	Modul control ușă dreapta	15
Panou cutia de siguranțe C – roșu
Număr	Descriere	Amperaj [A]
1	Ieșire consola centrală spate	15
2	Ieșire față consola centrală; Suport pahar climatizare.	15
3	Ieșire portbagaj	15
4	Brichetă	15
7	Sistem parcare	7.5
8	Al treilea ștergător parbriz	15
9	Comutator frână de parcare electromecanic.	5
10	Asistent lateral Audi	5
12	Terminal 15 module control	5
Panou cutia de siguranțe D – negru
Număr	Descriere	Amperaj [A]
3	Amplificator DSP, radio	30
4	MMI	7.5
5	Pregătire radio; navigație, telefon mobil.	5
6	Cameră spate	5
7	pregătire pentru telefon mobil	5

Se aplică modelelor:

Audi Q5 1° generație benzină 8R (2.0 și 3.0 TFSI, Hybrid Quattro 2.0) și Diesel (2.0 și 3.0 TDI, SQ5 3.0 TDI).
