Audi A3 e S3 8L (1996–2003) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi A3 și S3 8L (1996–2003), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Audi A3 I S3 8L (1996–2003) – schema cutiei de siguranțe
Anul producției: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Siguranță brichetă (priză de alimentare) în Audi A3 I S3 8L (1996–2003) este siguranța 41 în cutia de siguranțe.

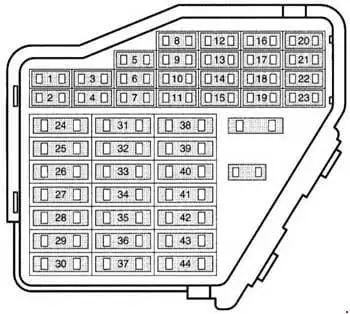

Panou lateral al bordului cutiei de siguranțe
| Nr | Amperi [A] | Descriere |
| 1 | 10 | S1 – Siguranță în portsiguranțe pe placa releului
Z20 – Element încălzitor stâng al duzei 75x Z21 – Element încălzitor drept al încălzitorului cu flux Z4 – Oglindă exterioară încălzită partea șoferului Z5 – Oglindă exterioară încălzită partea pasagerului față |
| 2 | 10 | M5 – Bec semnalizator față stânga
M7 – Bec semnalizator față dreapta M18 – Bec semnalizator montat stânga M19 – Amplificator semnal de retur dreapta |
| 3 | 5 | Iluminări: W6 – Lumină în compartimentul motor E87 – Modul control și afișaj climatizare Climatronic |
| 4 | 5 |
Lumină număr înmatriculare
|
| 5 | 7.5 |
E87 – Modul control și afișaj climatizare Climatronic E45 – Comutator cruise control E94 – Regulator încălzit scaun șofer E95 – Regulator încălzit scaun pasager față E159 – Comutator supapă recirculare aer proaspăt și aer E221 – Modul control pe volan 1) F269 – Comutator poziție supapă temperatură G65 – Transmițător presiune înaltă J293 – Modul control ventilator radiator J401 – Sistem navigație cu modul control cititor CD J402 – Modul control electronică management navigație J446 – Modul control asistență parcare J453 – Modul control multifuncțional pe volan R – Radio Y7 – Antifurt automat oglindă interioară |
| 6 | 5 | E150 – Comutator interior cabina partea șoferului
V94 – Motor încuietoare centrală cu modul control întârziere stingere iluminare interioară și sistem antifurt |
| 7 | 10 | F189 – Comutator Tiptronic
G22 – Transmițător contor kilometraj G266 – Nivel ulei și senzor temperatură ulei J226 – Inhibitor demaror și releu lumină mers înapoi M16 – Lumină mers înapoi stânga M17 – Bec mers înapoi dreapta |
| 8 | 5 |
J526 – Control telefon și telematică J412 – Modul control electronică management telefon mobil R36 – Transmițător și receptor telefon |
| 9 | 5 | E132 – Comutator sistem control tracțiune
G85 – Transmițător unghi direcție J104 – Modul control Sistem antiblocare roți (ABS) |
| 10 | 15 |
Motor pe benzină pentru management motor: |
| 10 | 5 | Motor diesel pentru management motor:
J248 – modul control sistem injecție directă motorină2) |
| 10 | 10 | J285 – Modul control în portsiguranțe3)
J402 – Modul control electronică management navigație3) R – Radio3) V94 – Motor încuietoare centrală cu modul control întârziere stingere iluminare interioară și sistem avertizare3) |
| 11 | 5 | G266 – Nivel ulei și senzor temperatură ulei
J17 – Releu pompă combustibil J285 – Modul control în portsiguranțe K2 – Lumină avertizare alternator K14 – Lumină avertizare frână de mână K29 – Lumină avertizare perioadă aprindere K132 – Lumină control alimentare electronică K149 – Lumină avertizare sistem electronic motor N110 – Electromagnet blocare levier selecție V48 – Motor control far stânga V49 – Motor reglare rază far dreapta |
| 12 | 7.5 |
J401 – Sistem navigație cu modul control cititor CD J412 – Modul control electronică management telefon mobil J526 – Control telefon și telematică R36 – Transmițător și receptor telefon R86 – Amplificator antenă pentru telefon mobil T16 – conector 16 pini, negru, raft central consolă (conector diagnostic) |
| 13 | 10 | M9 – Bec frână stânga
M10 – Bec frână dreapta M25 – Bec frână intensitate mare |
| 14 | 10 | J452 – Controler lumini avarie
V94 – Motor încuietoare centrală cu modul control întârziere stingere iluminare interioară și sistem antifurt W – Lumină interioară față W14 – Oglindă de cortozie iluminată partea pasagerului W20 – Oglindă de cortozie iluminată partea șoferului |
| 15 | 5 | E87 – Modul control și afișaj climatizare Climatronic
G85 – Transmițător unghi direcție J217 – Modul control automat transmisie J285 – Modul control în portsiguranțe |
| 16 | 10 | J293 – Controler ventilator radiator |
| 17 | 7.5 | Z22 – Încălzitor cilindru cu blocare stânga
Z23 – Încălzitor cilindru cu blocare dreapta |
| 18 | 10 | L2 – Bec dublu far dreapta (faruri de întâlnire)
K1 – Lumină avertizare faruri de întâlnire |
| 19 | 10 | L1 – Bec cu far dublu pe partea stângă (far principal)
|
| 20 | 15 | E102 – Regulator rază faruri
J124 – Dispozitiv monitorizare bec spate J344 – Regulator lumină fază lungă dreapta L2 – Bec dublu far dreapta (faruri de drum) V48 – Motor control far stânga V49 – Motor reglare rază far dreapta |
| 21 | 15 | J124 – Dispozitiv monitorizare bec spate
J343 – Regulator lumină fază lungă stânga L1 – Bec cu far dublu pe partea stângă (faruri de întâlnire) |
| 22 | 5 | J285 – Modul control în portsiguranțe
M2 – Bec spate dreapta M3 – Bec pe partea dreaptă |
| 23 | 5 | J285 – Modul control în portsiguranțe
M1 – Bec pe partea stângă M4 – Bec coadă stânga |
| 24 | 20 |
J31 – Releu intermitent automat pentru spălare și ștergere |
| 25 | 25 | E87 – Unitate de control și afișaj al sistemului de climatizare / Climatronic
V2 – Ventilator aer proaspăt |
| 26 | 25 |
Z1 – Geam spate |
| 27 | 15 | J30 – Ștergător lunetă spate și releu pulverizatoare
V12 – Motor ștergător lunetă spate |
| 28 | 15
204) |
J17 – Releu pompă combustibil |
| 29 | 15 | Motor pe benzină pentru gestionarea motorului:
J220 – controler Motronic J271 – Releu alimentare Motronic J361 – Unitate de control Simos J363 – Releu alimentare pentru unitatea de control Simos N122 – Etaj de ieșire |
| 29 | 5 | Motor diesel pentru gestionarea motorului:
J248 – unitate de control a sistemului de injecție directă de motorină 5) |
| 29 | 10 | Motor diesel pentru gestionarea motorului:
J248 – unitate de control a sistemului de injecție directă de combustibil 6) |
| 30 | 20 | J245 – Unitate de control glisantă pentru reglarea trapei |
| 31 | 20 |
J217 – Unitate de control automată a transmisiei J539 – Control servomecanism frână |
| 31 | 5 |
J492 – Controler tracțiune integrală |
| 32 | 10 | Motor pe benzină pentru gestionarea motorului:
N30 – Injector, cilindru 1 N31 – Injector, cilindru 2 N32 – Injector, cilindru 3 N33 – Injector, cilindru 4 |
| 32 | 30 |
Motor diesel pentru gestionarea motorului: Controler sistem injecție directă J248 – Diesel |
| 33 | 20 |
J31 – Releu intermitent automat pentru spălare și ștergere |
| 34 | 10 | Motor pe benzină pentru gestionarea motorului:
N75 – Electrovalvă control presiune încărcare N79 – Element încălzire rezervor ulei N112 – Supapă admisie aer secundar N156 – Supapă comutare colector admisie variabil N249 – Supapă recirculare aer turbocompresor N205 – Supapă control arbore cu came 1 |
| 34 | 10 | Motor diesel pentru gestionarea motorului:
G70 – Măsurător masă aer G80 – Transmițător ridicare ac N18 – Supapă recirculare gaze evacuare N75 – Electrovalvă control presiune încărcare N239 – Supapă comutare clapete colector admisie variabil |
| 35 | 30 |
U10 – priză motor |
| 36 | 15 | L46 – Lumină spate anti-ceață
L22 – Lumină spate anti-ceață stânga L23 – Bec spate anti-ceață dreapta |
| 37 | 10 |
J285 – Unitate de control în cutia de siguranțe2) J402 – Unitate de control electronică de gestionare a navigației2) R – Radio2 V94 – Motor încuietoare centrală cu unitate de control pentru întârzierea stingere iluminare interioară și sistem antifurt2) |
| 37 | 20 | Motor pe benzină pentru gestionarea motorului:
J220 – unitate de control Motronic 3) J271 – releu alimentare Motronic) J363 – Releu alimentare pentru unitatea de control Simos3) |
| 37 | 5 | Motor diesel pentru gestionarea motorului:
J248 – unitate de control a sistemului de injecție directă de motorină3) |
| 38 | 10 | E150 – Comutator interior cabina partea șoferului
F248 – Buton de eliberare cilindru încuietoare hayon spate J347 – Modul control ultrasonic senzor V94 – Motor încuietoare centrală cu unitate de control pentru întârzierea stingere iluminare interioară și sistem antifurt |
| 39 | 15 | Lumini de urgență:
M5 – Bec semnalizare direcție față stânga M7 – Bec semnalizare direcție față dreapta M6 – Bec semnalizare direcție spate stânga M8 – Bec semnalizare direcție spate dreapta M18 – Bec semnalizare direcție montat stânga M19 – Bec semnalizare direcție dreapta K65 – Lumină avertizare semnalizare direcție stânga K94 – Lumină avertizare semnalizare direcție dreapta |
| 40 | 20 |
H2 – Sunet claxon H7 – Echilibrare sunet |
| 41 | 15 |
U1 – brichetă |
| 42 | 15 | J415 – Sintetizator sistem navigație pentru televizor
J515 – Control selecție antenă R – Radio R12 – Amplificator R44 – Amplificator cu subwoofer, stânga în portbagaj R94 – Interfață sistem navigație |
| 43 | 10 | Motor pe benzină pentru gestionarea motorului:
G70 – Măsurător masă aer N80 – Electrovalvă sistem filtru activ carbon 1 Z19 – Încălzitor sondă lambda Z29 – Sondă Lambda 1 încălzitor după catalizator |
| 43 | 10 | Motor diesel pentru gestionarea motorului:
F36 – Comutator pedală ambreiaj F47 – Comutator pedală frână N79 – Element încălzire rezervor ulei J359 – Releu nivel scăzut căldură J360 – Releu nivel ridicat căldură |
| 44 | 15 | Z6 – Pernă încălzită scaun șofer
Z7 – Spătar încălzit scaun șofer |
Releu al releului (3 pini) / suport cutie de siguranțe
| Releu | ||
| 1 |
Releu adițional al pompei de aer (J299) (motor pe benzină) Releu de înaltă putere pentru încălzire (J360) (motor diesel) |
|
| 2 | Releu de alimentare Motronic (J271) (motor pe benzină)
Releu de alimentare pentru unitatea de control Simos (J363) (motor pe benzină) Releu de nivel scăzut de căldură (J359) (motor diesel) |
|
| Nr | Amp [A] | Consumatori |
| 31) | 20 |
Siguranță a pompei de gol a frânei S283 (motor pe benzină) |
| 42) | 40 |
Siguranță specială a vehiculului 20 S310 (motor pe benzină) |
Micro electrică centrală
| Releu | |
| 1 | J4 – Releu cu tub dublu 2 |
| 2 | J59 – releu de descărcare X-pin 3 |
| 3 | Gol |
| 4 | J17 – releu pompa combustibil1) J52 – releu bujii2) |
| 5 | J31 – Releu intermitent automat pentru spălare și ștergere |
| 6 | J31 – Releu intermitent automat pentru spălare și ștergere |
| Siguranțe | |
| A | S44 – Siguranță termică scaun șofer 1
S45 – Protecție termică scaun șofer 2 |
| B | S283 – Siguranță pompă gol frână3) |
| C |
S37 – Siguranță unică regulator geam
|

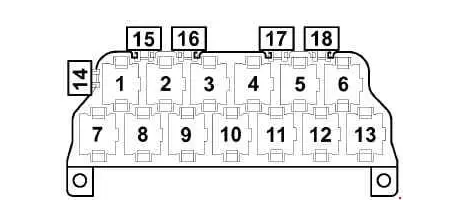

Releu al releului (13 pini)
| Releu | |
| 1 | Gol |
| 2 |
J124 – Dispozitiv de monitorizare a becului spate
|
| 3 |
J124 – Dispozitiv de monitorizare a becului spate
|
| 4 |
J552 – Releu al regulatorului de deschidere a geamului partea pasagerului
|
| 5 |
J351 – Panou de control pliabil al oglinzii exterioare
|
| 6 |
J351 – Panou de control pliabil al oglinzii exterioare
|
| 7 |
J508 – Releu de atenuare a luminilor de frână
|
| 8 |
J9 – Releu încălzit al lunetei spate
|
| 9 |
J17 – releu al pompei combustibil1)
|
| 10 |
J17 – releu al pompei combustibil2)
|
| 11 |
J226 – Inhibitor al demarorului și releu al luminii de mers înapoi
|
| 12 |
J322 – Releu al sistemului de injecție directă a motorinei
|
| 13 |
J397 – Releu al releului ventilatorului radiatorului
J155 – Unitate de control a pompei lichidului de răcire
|
| Siguranțe | |
| 14 | Gol |
| 15 | Gol |
| 16 | Gol |
| 17 |
S43 – Siguranță termică a regulatorului geamului
|
| 18 |
S326 – Siguranță multifuncțională a volanului3)
|
Cutia de siguranțe principală
| Nr | Amperi [A] | Consumatori |
| S131 | 50 | Buji încălzite (motor diesel) |
| S132 | 50 | Gestionare motor |
| S133 | 30 | Ventilator radiator |
| S134 | 110 | Interior |
| S138 | 150 | Alternator |
| S162 | 30 | Siguranță 1 (30) în portcutia de siguranțe a bateriei |
