Audi Q3 F3 II (2018-2022) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi Q3 F3 II (2018–2022), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).

Audi Q3 F3 II (2018-2020) – schema cutiei de siguranțe

Anul producției: 2018,2020.

Siguranță brichetă (priză de alimentare) în Audi Q3 II (2018-2020) este siguranța 40 în cutia de siguranțe din habitaclu.

Culoare și amperaj la siguranțe:

Negru – 1
Gri – 2
Violet – 3
Roz – 4
Maro deschis – 5
Maro – 7.5
Roșu – 10
Albastru deschis – 15
Galben – 20
Alb sau transparent – 25
Verde deschis – 30
Mare – 35
Portocaliu – 40.

Poziția cutiei de siguranțe

Habitaclu

Poziția cutiei de siguranțe

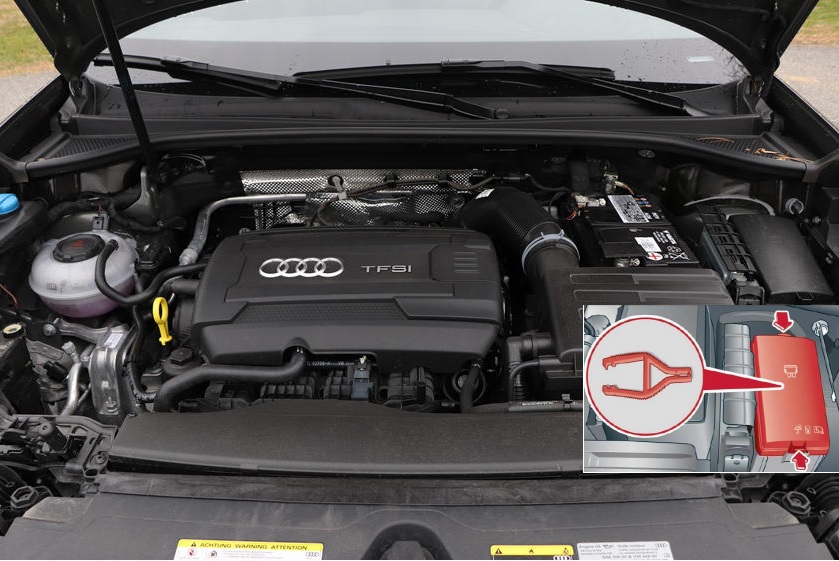

Compartiment motor

Poziția cutiei de siguranțe - 2

Schema cutiei de siguranțe

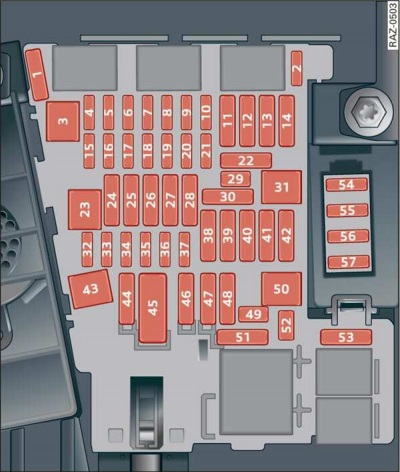

Cutia de siguranțe din habitaclu

Schema cutiei de siguranțe

Atribuirea siguranțelor în bord (2018-2020)

Număr Descriere
Număr Descriere
1 2018-2019:

neutilizat;

2020:

Curățare gaze de evacuare
2 Suport lombar față
4 2018-2019:

Reglare volum;

2020:

Modul control sistem MMI Infotainment.
5 Modul control portieră (diagnostic)
6 Blocare coloana volanului;

Manetă schimbător cutie automată.
7 Receptor radio;

Încălzire staționară;

Elemente control climatizare.
8 Control unghi faruri;

Monitorizare interior;

Iluminare ambientală;

Comutator lumină;

Modul plafon;

Sistem apel de urgență;

Frână de parcare;

Interfață diagnostic;

Senzor lumină și ploaie.
9 Electronică coloana volanului
10 2018-2019:

Display;

2020:

Display;

Modul control sistem MMI Infotainment.
11 Modul control sistem electric vehicul
12 Modul control sistem MMI Infotainment
13 Tensionator centură de siguranță partea șoferului
14 Încălzire și ventilator sistem climatizare
15 Blocare coloana volanului
16 2018-2019:

Amplificator telefon mobil;

2020:

Modul control sistem MMI Infotainment.
17 18 Cameră marșarier;

Camere periferice.
19 Deschidere, pornire vehicul (NFC)
20 2018-2019:

Tabloul de bord;

2020:

Curățare gaze de evacuare;

Tabloul de bord.
21 Electronică coloana volanului
23 Plafon panoramic din sticlă
24 Modul control sistem electric vehicul
25 Modul control portiere partea șoferului;

Motor regulator geam spate stânga;

Modul control portiere spate stânga.
Număr Descriere
26 Modul control sistem electric vehicul
27 Modul control sistem electric vehicul
29 Modul trapă;

Modul control instalație electrică vehicul.
30 Modul control auxiliar baterie
31 Capac portbagaj
32 Sisteme asistență șofer

(sistem parcare,

asistent lateral,

asistent condus adaptiv,

cameră).
33 Sistem detectare pasageri;

Ventilație scaune față;

Iluminare interioară plafon.
34 Elemente sistem climatizare;

Frână de parcare;

Faruri marșarier.
35 Elemente sistem climatizare;

Interfață diagnosticare;

Control pe bord;

Oglindă retrovizoare.
39 Motor regulator geam spate dreapta;

Modul control ușă față partea pasagerului;

Modul control uși spate dreapta.
40 Priză
41 Tensionator centură siguranță partea pasagerului
42 Modul control sistem electric vehicul
43 Amplificator audio
44 Modul control tracțiune integrală (quattro)
45 Reglaj scaun șofer
47 Ștergător lunetă
48 2018-2019:

Neutilizat;

2020:

Sunet exterior
50 2018-2019:

Neutilizat;

2020:

Capac portbagaj.
52 Suspensie
53 Dezghețare lunetă
54 Lampă cârlig stânga remorcă
55 Cârlig remorcare
56 Lumină cârlig dreapta remorcă
57 Priză cârlig remorcă

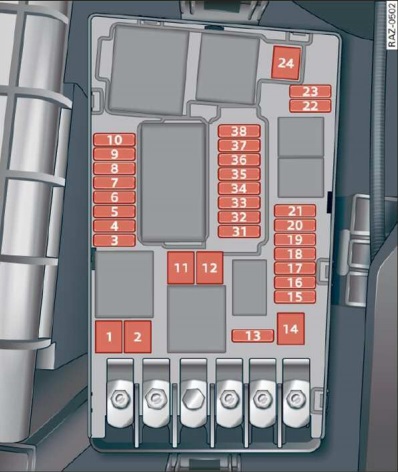

Cutia de siguranțe din compartiment motor

Schema cutiei de siguranțe - 2

Atribuirea siguranțelor în compartiment motor (2018-2020)

Număr Descriere
Număr Descriere
1 2018-2019:

Control electronic al stabilității (ESC);

2020:

Neutilizat
2 2018-2019:

Control electronic al stabilității (ESC);

2020:

Neutilizat.
4 5 Elemente ale motorului;

Bobine de aprindere,
6 Comutator lumină de stop
7 Elemente ale motorului
8 Senzori de oxigen încălziți
9 Elemente ale motorului
10 Pompă combustibil
11 Încălzire staționară, elemente ale motorului
12 Încălzire staționară, elemente ale motorului
13 Cutie automată;

Pompă lichid transmisie.
14 Elemente ale motorului;

Bobine de aprindere.
Număr Descriere
15 Claxon
16 Elemente ale motorului;

Bobine de aprindere.
17 Controlul stabilității (ESC);

Modul control motor.
18 Modul control baterie
19 Modul control ștergător parbriz
20 Alarmă antifurt;

Deschidere uși garaj.
21 Cutie automată
22 Modul control motor
23 Pornire motor
24 Încălzire suplimentară
31 Elemente ale motorului
36 Far stânga
37 Încălzire staționară
38 Far dreapta

Audi Q3 F3 II – schema cutiei de siguranțe

Anul producției: 2020, 2021

Siguranță brichetă (priză de alimentare) în Audi Q3 II este siguranța 40 în cutia de siguranțe din habitaclu.

Culoare și amperaj la siguranțe:

Negru – 1
Gri – 2
Violet – 3
Roz – 4
Maro deschis – 5
Maro – 7.5
Roșu – 10
Albastru deschis – 15
Galben – 20
Alb sau transparent – 25
Verde deschis – 30
Verde marin – 35
Portocaliu – 40.

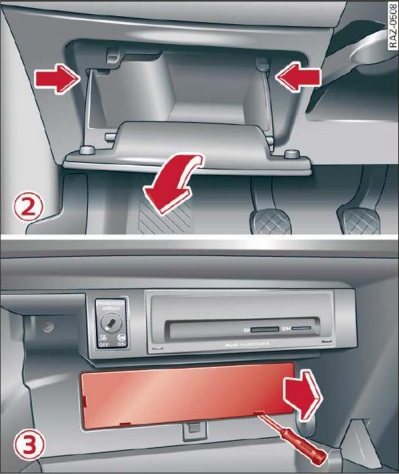

Poziția cutiei de siguranțe

Habitaclu

Poziția cutiei de siguranțe

Compartiment motor

Poziția cutiei de siguranțe - 2

Schema cutiei de siguranțe

2021

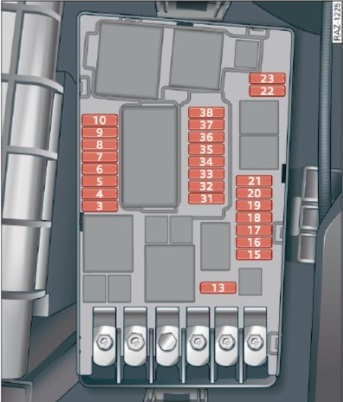

Cutia de siguranțe a compartimentului motor

2021

Atribuirea siguranțelor în compartimentul motor

Număr Descriere
Număr Descriere
1 –
3 Modul control motor
4 Componente motor;

Pornire motor.
5 Componente motor
6 Comutator lumini frână
7 Componente motor
8 Senzori oxigen încălziți
9 Componente motor
10 Pompă combustibil
11 –
12 –
13 Cutie automată;

Pompă lichid transmisie.
14 –
15 Claxon
Număr Descriere
16 Componente motor;

Electronică motor.
17 Control stabilitate (ESC);

Modul control motor.
18 Modul control baterie;

Gateway CAN.
19 Modul control ștergător față
20 Alarmă antifurt;

Deschidere uși garaj (Homelink).
21 Cutie automată
22 Modul control motor
23 Pornire motor
24 –
31 Componente motor;

Injectoare combustibil.
33 Pompă lichid transmisie
35 Sistem control climatizare, încălzire și ventilație
36 Far stânga
37 Încălzire staționară
38 Far dreapta

Cutia de siguranțe a habitaclului

2021 - 2

Alocarea siguranțelor în bord

Număr Descriere
Număr Descriere
1 Curățarea gazelor de eșapament, AdBlue
2 Electronică scaune față
4 Reglarea volumului;

Modul control sistem MMI Infotainment.
5 Modul control gateway CAN (diagnosticare)
6 Blocare de siguranță a cheii de aprindere;

Manetă cutie automată.
7 Sistem control climatizare, încălzire și ventilație;

Încălzire staționară;

Monitorizare presiune pneuri.
8 Control debit faruri;

Monitorizare interior;

Iluminare ambientală;

Comutator lumini;

Modul control plafon;

Sistem apel de urgență;

Frână de parcare;

Priză diagnosticare;

Senzor lumină și ploaie;

Senzor particule solide.
9 Electronică coloana volan
10 Control volum;

Modul control sistem MMI Infotainment.
11 Modul control sistem electric vehicul
12 Modul control sistem MMI Infotainment
13 Tensionator centură de siguranță partea șoferului;

Modul airbag.
14 Ventilator sistem climatizare
15 Blocare coloana volan
16 Audi Phonebox
17 Set semnalizatoare;

Sistem apel de urgență.
18 Cameră spate;

Camere periferice.
19 Deschidere, pornire vehicul (NFC)
20 Curățarea gazelor de eșapament;

Set semnalizatoare.
21 Electronică coloana volan
23 –
24 Modul control sistem electric vehicul
25 Modul control uși partea șoferului;

Motor reglaj geam stânga spate;

Modul control uși spate stânga.
26 Modul control sistem electric vehicul
Număr Descriere
27 Modul control al sistemului electric al vehiculului
29 Modul consola plafonului;

Modul control al instalației electrice a vehiculului.
30 Modul control al bateriei auxiliare
31 –
32 Sisteme de asistență pentru șofer

(sistem parcare, asistent lateral, asistent condus adaptiv, cameră).
33 Modul consola plafonului;

Electronică scaun față partea pasagerului.
34 Componente sistem climatizare;

Frână de parcare;

Lumini mers înapoi;

Generator sunet interior.
35 Componente sistem climatizare;

Priză diagnosticare;

Modul întrerupător consola centrală;

Oglindă retrovizoare;

Reglare intensitate faruri;

Iluminare bord.
39 Motor regulator geam spate dreapta;

Modul control uși față partea pasagerului;

Modul control uși spate dreapta.
40 Priză 12V
41 Tensionator centură siguranță partea pasagerului
42 Modul control al sistemului electric al vehiculului
43 –
44 Modul control tracțiune integrală (quattro)
45 Electronică scaun șofer
47 Ștergător lunetă
48 Sunet exterior
49 Senzor poziție ambreiaj;

Pornire motor.
50 –
52 Control suspensii
53 Dezumidificator lunetă
54 Lumină cârlig stânga remorcă
55 Cârlig remorcare (detecție)
56 Lumină cârlig dreapta remorcă
57 Priză cârlig remorcă

2022

Cutia de siguranțe din compartiment motor

2022

Atribuirea siguranțelor în compartiment motor

Număr Descriere
Număr Descriere
1 –
3 Modul control motor
4 Componente motor;

Pornire motor.
5 Componente motor
6 Comutator lumină frână
7 Componente motor
8 Senzori oxigen încălziți
9 Componente motor
10 Pompă combustibil
11 –
12 –
13 Cutie automată;

Pompă lichid transmisie.
14 –
15 Claxon
Număr Descriere
16 Componente motor;

Electronică motor;

Încărcător baterie bord;
17 Control stabilitate (ESC);

Modul control motor.
18 Modul control baterie;

Gateway CAN.
19 Modul control ștergător față
20 Alarmă antifurt;

Deschidere uși garaj (Homelink).
21 Cutie automată
22 Modul control motor
23 Pornire motor
24 –
31 Componente motor;

Injectoare combustibil;

Sistem propulsie electrică.
33 Asistență la frânare
35 Sistem control climatizare, încălzire și ventilare
36 Far stânga
37 Încălzire staționară
38 Far dreapta

Cutia de siguranțe a habitaclului

2022 - 2

Atribuirea siguranțelor în bord

Număr Descriere
Număr Descriere
1 Curățarea gazelor de eșapament, AdBlue
2 Electronică scaune față
4 Reglarea volumului;

Modul control sistem MMI Infotainment.
5 Modul control gateway CAN (diagnosticare)
6 Blocare de siguranță a cheii de aprindere;

Manetă cutie automată.
7 Sistem control climatizare, încălzire și ventilație;

Încălzire staționară;

Monitorizare presiune pneuri.
8 Controlul debitului farurilor;

Monitorizare internă;

Iluminare ambientală;

Comutator lumini;

Modul control plafon;

Sistem apel de urgență;

Frână de parcare;

Priză diagnosticare;

Senzor lumină și ploaie;

Senzor particule solide.
9 Electronică coloana volan
10 Control volum;

Modul control sistem MMI Infotainment.
11 Modul control sistem electric vehicul
12 Modul control sistem MMI Infotainment
13 Tensionator centură de siguranță partea șoferului;

Modul airbag.
14 Ventilator sistem climatizare
15 Blocare coloana volan
16 Audi Phonebox
17 Set semnalizatoare;

Sistem apel de urgență.
18 Cameră spate;

Camere periferice.
19 Deschidere, pornire vehicul (NFC)
20 Curățarea gazelor de eșapament;

Monitorizare scurgeri combustibil.
21 Electronică coloana volan
23 –
24 Modul control sistem electric vehicul
25 Modul control uși partea șoferului;

Motor regulator geam spate stânga;

Modul control uși spate stânga.
26 Modul control sistem electric vehicul
Număr Descriere
27 Modul control al sistemului electric al vehiculului
29 Modul consola plafonului;

Modul control al instalației electrice a vehiculului.
30 Baterie 48V;

Sistem de propulsie electrică.
31 –
32 Sisteme de asistență pentru șofer

(sistem parcare, asistent lateral, asistent condus adaptiv, cameră).
33 Modul consola plafonului;

Electronică scaun față partea pasagerului.
34 Componente sistem climatizare;

Frână de parcare;

Lumini mers înapoi;

Generator sunet interior.
35 Senzor calitate aer;

Priză diagnosticare;

Modul comutator consola centrală;

Oglindă retrovizoare;

Reglare intensitate faruri;

Iluminare bord.
39 Motor regulator geam spate dreapta;

Modul control uși față partea pasagerului;

Modul control uși spate dreapta.
40 Priză 12V
41 Tensionator centură siguranță partea pasagerului
42 Modul control al sistemului electric al vehiculului
43 –
44 Modul control tracțiune integrală (quattro)
45 Electronică scaun șofer
47 Ștergător lunetă
48 Sunet exterior
49 Senzor poziție ambreiaj;

Pornire motor;

Sistem de propulsie electrică.
50 –
52 Control suspensii
53 Dezumidificator lunetă
54 Lumină cârlig stânga remorcă
55 Cârlig remorcare (detecție)
56 Lumină cârlig dreapta remorcă
57 Priză cârlig remorcă

Post correlati:

  1. Audi A3 8P (2003-2013) – cutia de siguranțe
  2. Audi TT 8J (2006-2014) – cutia de siguranțe
  3. Audi Q3 (2011-2018) – cutia de siguranțe
  4. Audi V8 D11 (1988-1994) – cutia de siguranțe
  5. Audi Q7 4L (2005-2015) – cutia de siguranțe
  6. Audi A2 8Z0 (2000-2005) – baterie
  7. Audi TT 8J3 (2006-2014) – baterii
  8. Audi Q5 FY (2018-2022) – cutia de siguranțe
Leggere  Audi TT 8J3 (2006-2014) – baterii
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
