În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi A5 (8T, 8F) (2007–2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).
Audi A5 (8T, 8F) (2007-2016) – schema siguranță
Anul producției: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Audi A5 (8T, 8F) (2007-2016) este siguranța 4 în bloc siguranțe pe panoul D.
Bloc siguranțe partea șoferului a bordului
Pentru a accesa blocul siguranțe situat pe partea șoferului a bordului, este necesar să deschizi ușa șoferului și să îndepărtezi capacul lateral al bordului, împingându-l:
Lista siguranțelor și intensitatea curentului (partea șoferului)
| Nr |
Descriere |
Amp [A] |
| 1 |
Control dinamic |
5 |
| 2 |
Neutilizat |
– |
| 3 |
HomeLink |
5 |
| 4 |
– |
– |
| 5 |
Control climatizare |
5 |
| 6 |
Reglarea razei farului drept |
5 |
| 7 |
Reglarea razei farului stâng |
5 |
| 8 |
Modul control sistem electric vehicul 1 |
5 |
| 9 |
Pilot automat adaptiv |
5 |
| 10 |
Deplasare poartă |
5 |
| 11 |
Duze lichid ștergător parbriz |
5 |
| 12 |
Control climatizare |
5 |
| 13 |
Pregătire pentru telefon mobil |
5 |
| 14 |
Sistem airbag |
5 |
| 15 |
Terminal 15 |
25 |
| 16 |
Motor terminal 15 |
40 |
Lista siguranțelor transportatorului maro și intensitatea curentului (partea șoferului)
| Nr |
Descriere |
Amp [A] |
| 1 |
Întunecare automată a oglinzii retrovizoare interne |
5 |
| 2 |
Senzor ambreiaj |
5 |
| 3 |
Pompă combustibil (diesel / benzină) |
20/25 |
| 4 |
Pompă apă auxiliară (3.2 FSI) |
5 |
| 5 |
Încălzire scaun (partea stângă) cu / fără ventilare scaun |
15/30 |
| 6 |
Program electronic de stabilizare |
10 |
| 7 |
Claxon |
25 |
| 8 |
Motor electric geam (ușă stângă) |
30 |
| 9 |
Motor ștergător |
30 |
| 10 |
Program electronic de stabilizare |
25 |
| 11 |
Unitate control ușă (partea șoferului) |
15 |
| 12 |
Senzor ploaie și lumină |
5 |
Lista siguranțelor transportatorului roșu și intensitatea curentului (partea șoferului)
| Nr |
Descriere |
Amp [A] |
| 1 |
Gol |
|
| 2 |
Gol |
|
| 3 |
Suport lombar |
10 |
| 4 |
Control dinamic |
35 |
| 5 |
Suport pahar climatizat |
10 |
| 6 |
Modul control 1 pentru sistemul electric al vehiculului |
35 |
| 7 |
Modul control 1 pentru sistemul electric al vehiculului |
20 |
| 8 |
Modul control 1 pentru sistemul electric al vehiculului |
30 |
| 9 |
Trapă panoramică înclinabilă / trapă |
20 |
| 10 |
Modul control 1 pentru sistemul electric al vehiculului |
30 |
| 11 |
Capac trapă panoramică |
20 |
| 12 |
Electronică confort |
5 |
2- Cutia de siguranțe partea pasagerului a bordului
Pentru a accesa cutia de siguranțe situată pe partea pasagerului a bordului, este necesar să deschideți ușa pasagerului și să îndepărtați capacul lateral al bordului, împingându-l:
Lista siguranțelor și intensitatea curentului (partea pasagerului)
| Nr |
Descriere |
Amp [A] |
| 1 |
Gol |
|
| 2 |
Gol |
|
| 3 |
Gol |
|
| 4 |
Gol |
|
| 5 |
Modulul întrerupătorului coloanei volanului |
5 |
| 6 |
Program electronic de stabilizare |
5 |
| 7 |
Conector diagnostic |
5 |
| 8 |
Gateway (interfață diagnostică pentru bus date) |
5 |
| 9 |
Gol |
|
| 10 |
Gol |
|
| 11 |
Gol |
|
| 12 |
Gol |
|
Lista siguranțelor transportatorului maro și intensitatea curentului (partea pasagerului)
| Nr |
Descriere |
Amp [A] |
| 1 |
Unitate CD |
5 |
| 2 |
Modulul comutatorului pentru Audi drive select |
5 |
| 3 |
MMI / Radio |
5/20 |
| 4 |
Instrument de măsurare |
5 |
| 5 |
Transmisie |
5 |
| 6 |
Bloc aprindere |
5 |
| 7 |
Comutator rotativ lumină |
5 |
| 8 |
Ventilator climatizare |
40 |
| 9 |
Bloc coloana volan |
5 |
| 10 |
Climatizare |
10 |
| 11 |
Conector diagnostic |
10 |
| 12 |
Modulul comutatorului coloana volan |
5 |

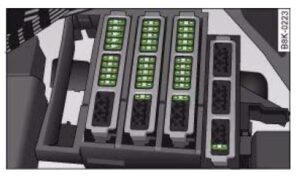

3- Bloc siguranțe în portbagaj
Pentru a accesa blocul siguranțe situat în portbagaj, este necesar să se îndepărteze capacul portbagajului pe partea dreaptă și să se deschidă capacul siguranței:
Panou A: listă siguranțe ale transportatorului negru și intensitate curent (portbagaj)
| Nr |
Descriere |
Amp [A] |
| 1 |
Gol |
|
| 2 |
Încălzirea lunetei spate (cabriolet) |
|
| 3 |
Închidere trapă (Cabriolet) |
|
| 4 |
Hidraulică de putere (cabriolet) |
|
Panoul B: lista siguranțelor transportatorului negru și intensitatea curentului (portbagaj)
| Nr |
Descriere |
Amp [A] |
| 1 |
Modul control capac portbagaj (Avant) |
30 |
| 2 |
Unitate control remorcă |
15 |
| 3 |
Unitate control remorcă |
20 |
| 4 |
Unitate control remorcă |
20 |
| 5 |
Frână de parcare electronică |
5 |
| 6 |
Control electronic al suspensiei |
15 |
| 7 |
Frână de parcare electromecanică |
30 |
| 8 |
Unitate control 2 pentru sistemul electric al vehiculului |
30 |
| 9 |
Sport Quattro |
35 |
| 10 |
Unitate control 2 pentru sistemul electric al vehiculului |
30 |
| 11 |
Unitate control 2 pentru sistemul electric al vehiculului |
20 |
| 12 |
Terminal 30 |
5 |
Panou C: listă cutia de siguranțe a transportatorului maro și intensitatea curentului (portbagaj)
| Nr |
Descriere |
Amp [A] |
| 1 |
Modul control capac portbagaj |
30 |
| 2 |
Încălzire scaun față dreapta |
15 |
| 3 |
Circuit convertor DCDC 1 |
40 |
| 4 |
Circuit convertor DCDC 2 |
40 |
| 5 |
Priză electrică |
30 |
| 6 |
Gol |
|
| 7 |
Frână de parcare electromecanică |
30 |
| 8 |
Încălzire scaun spate |
30 |
| 9 |
Unitate control ușă (partea pasagerului) |
30 |
| 10 |
Gol |
– |
| 11 |
Unitate control ușă (partea pasagerului) |
15 |
| 12 |
Gol |
– |
Panoul D: lista siguranțelor transportatorului roșu și intensitatea (Portbagaj)
| Nr |
Descriere |
Amp [A] |
| 1 |
Priză, consolă centrală, spate |
15 |
| 2 |
Priză, consolă centrală, față |
15 |
| 3 |
Priză, portbagaj |
15 |
| 4 |
Brichetă |
15 |
| 5 |
V6 FSI |
5 |
| 6 |
Divertisment spate |
5 |
| 7 |
Sistem parcare |
7.5 |
| 8 |
Ștergător spate (Avant) |
15 |
| 9 |
Comutator EPB (frână de parcare electromecanică) |
5 |
| 10 |
Funcție asistență schimbare bandă |
5 |
| 11 |
Încălzire scaun spate |
5 |
| 12 |
Module control terminal 15 |
5 |
Panoul E: lista siguranțelor transportatorului negru și intensitatea curentului (portbagaj)
| Nr |
Descriere |
Amp [A] |
| 1 |
Neutilizat |
– |
| 2 |
Neutilizat |
– |
| 3 |
Amplificator DSP, radio |
30/20 |
| 4 |
MMI |
7.5 |
| 5 |
Pregătire radio / navigație / telefon mobil |
7.5 |
| 6 |
Cameră spate |
5 |
| 7 |
Neutilizat |
– |
| 8 |
Neutilizat |
– |
| 9 |
Neutilizat |
– |
| 10 |
Neutilizat |
– |
| 11 |
Neutilizat |
– |
| 12 |
Neutilizat |
– |
