Volvo 960 (1993-1997) – cutia de siguranțe

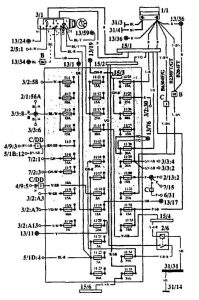

Volvo 960 (1993-1994) – schema cutiei de siguranțe
Anul producției: 1993, 1994.
Siguranță brichetă (priză de alimentare) în Volvo 960 (1993-1994) este siguranța 19 în cutia de siguranțe din compartiment motor.
Cutia de siguranțe
| Nr | Descriere |
| 1/1 | Baterie |
| 2/1 | Releu faruri |
| 2/5 | Releu –
memento pentru cuplarea centurilor. |
| 2/6 | Releu bypass 151 |
| 2/13 | Releu motor;
LH-jetronic. |
| 3/1 | Bloc aprindere |
| 3/2 | Comutator lumini |
| 3/3 | Comutator faruri de întâlnire și faruri de drum |
| 4/9 | Senzor coliziune SRS |
| 5 /1D | Conector cu 4 poli în
dispozitiv combinat. |
| 5 /1B | Conector cu 12 poli în
dispozitiv combinat. |
| 6/31 | Pompă combustibil |
| 7/2 | Monitor defect bec față |
| 11 /1-35 | Siguranțe |
| 13/1 | Alimentare punct ramificație X
în cablajul bordului. |
| 13/11 | Alimentare punct ramificație X
în cablajul bordului. |
| 13/17 | Alimentare punct ramificație X
în cablajul bordului. |
| 13/19 | Punct de ramificație în alimentare 30 bucăți
în cablajul setului semnalizatoare. |
| 13/24 | Punct de ramificație în alimentare 50 bucăți
în cablajul setului semnalizatoare. |
| 13/34 | Alimentare punct de ramificație X
în cablajul aripilor roților (B240FT, B230FT/GT). |
| 13/36 | Alimentare punct de ramificație X
în 30 cablaje în aripa roții. |
| 13/59 | Punct de ramificație 151 în cablaj
al bordului. |
| 13/76 | Alimentare punct de ramificație 30
în cablajul setului semnalizatoare. |
| 15/1 | Terminal pozitiv |
| 15/2 | Siguranță 30 în releu |
| 15/3 | Siguranță 30 în cutia de siguranțe |
| 15/4 | Siguranță 151 în modul releu |
| 15/6 | Siguranță 30 în modul releu. |
| 31/3 | Punct de împământare – bord |
| 31/4 | Punct de împământare – motor |
| 31/14 | Punct de împământare pe
modul releu. |
| 31/31 | Bara de împământare în
modul releu. |
| B | Conexiune, stâlp stâng A. |
| C | Conector, stâlp drept A. |
| D | Conector pe releu |
| Nr | Descriere |
| 1 | Lumini de poziție stânga |
| 2 | Iluminare plăcuță înmatriculare |
| 3 | Lumini de poziție dreapta |
| 4 | Faruri de întâlnire – stânga |
| 5 | Faruri de întâlnire – dreapta |
| 6 | Presă pentru test SRS,
Lumini de întâlnire – stânga, lungime cablaj, control – stânga |
| 7 | Lumini de întâlnire stânga;
Control lungime dreapta |
| 8 | Proiectoare de ceață față |
| 9 | Proiectoare de ceață spate |
| 10 | Iluminare indicatoare și comenzi |
| 11 | Lumini de mers înapoi;
Semnalizatoare; Cruise control. |
| 12 | DIMM-DIP;
Bloc cutie (cutie automată). |
| 13 | Geam spate încălzit;
Oglinzi retrovizoare încălzite. |
| 14 | Siguranță 15 în releu;
Monitor defect becuri, spate; Senzor temperatură gaze de eșapament; Suprasarcină; Geamuri electrice; Trapă electrică; Memento pentru centuri; Releu de bypass 151. |
| 15 | Gol |
| 16 | Scaune încălzite |
| 17 | Gol (accesoriu) |
| 18 | Radio |
| 19 | Unitate de climatizare ECC;
Oglinzi retrovizoare electrice; Ștergător/spray geam spate; Scaune electrice; Brichetă. |
| 20 | Claxon;
Ștergătoare/spray geam față; Ștergătoare/spray faruri. |
| 21 | Bujiie aprindere, diesel;
Selectator programe (AW30-43); Priză diagnosticare; Ventilator electric răcire; Supapă EGR. |
| 22 | Sistem antiblocare roți (ABS)
(protector transparent împotriva supratensiunilor). |
| 23 | Alimentare pentru unitate control:
cutie automată AW30-43; Motor, releu bobină aprindere. |
| 24 | Unitate control Motronic,
Unitate control Aw30-43. |
| 25 | Lumini de avarie;
Închidere centralizată. |
| 26 | Siguranță 30 în cutia de siguranțe;
Ceas; Iluminare interioară; Lămpi avertizare uși deschise; Iluminare oglinzi cosmetice; Iluminare compartiment bagaje; Lămpi de citit. |
| 27 | Lumini de frână;
Blocare cutie (cutie automată). |
| 28 | Ventilator încălzitor ECC;
Unitate climatică ECC. |
| 29 | Serie putere, remorcă |
| 30 | Pompă combustibil;
Senzor oxigen (lambda). |
| 31 | Injecție combustibil;
Pompă combustibil; Sistem aprindere. |
| 32 | Amplificator radio |
| 33 | Radio |
| 34 | Geamuri electrice;
Trapă electrică. |
| 35 | Scaune electrice |
Volvo 960 (1995-1997) – schema cutiei de siguranțe
Anul producției: 1995, 1996, 1997
Siguranță brichetă (priză de alimentare) în Volvo 960 (1995-1997) este siguranța 10 în cutia de siguranțe din habitaclu.
Cutia de siguranțe
Siguranțele se găsesc în trei poziții diferite în mașină:
Siguranțe în blocul principal siguranțe (11A) protejează întregul sistem electric.
Siguranțe în cutia releelor / siguranțelor (11B) protejează funcțiile electrice și componentele din compartiment motor.
Cutia de siguranțe din habitaclu (11C) conține siguranțe care protejează diverse funcții în interiorul mașinii.

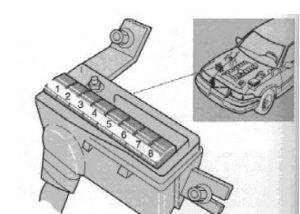

Bloc siguranțe principal (cutie 11A), lângă baterie
| Poziție | Descriere | Amperaj [A] |
| 1 | Siguranțe 11 C / 1-1 1 C / 4, releu de suprasarcină X + | 50 |
| 2 | Siguranțe 11C / 13-11C / 18, siguranță automată, 11 CICB 1, Releu faruri anteriore proiectoare de ceață | 50 |
| 3 | Releu de suprasarcină 151+ | 50 |
| 4 | Siguranță 11811, siguranțe 11812-11817 (prin sistemul de injecție combustibil al releului principal) | 50 |
| 5 | Modulator Sistem antiblocare roți (ABS) | 50 |
| 6 | Siguranțe 118116-118118, releu demaror, releu electrovalvă aer | 50 |
| 7 | Releu ventilator răcire radiator (FC) | 50 |
| 8 | Releu lumini de poziție, lumini de staționare, Releu principal cu senzor de avertizare defect bec | 50 |

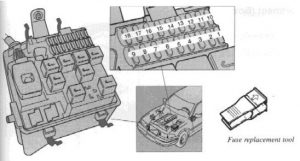

Cutia de siguranțe / relee (cutia B)
| Poziție | Descriere | Amperaj [A] |
| 1 | Modul control motor (ECM), întrerupător aprindere, modul control AW30-40 / 43 | 5 |
| 2 | Releu A/C | 5 |
| 3 | Sonde lambda încălzite (H02S), releu pompă impulsivă sistem injecție aer secundar (PAIR), sistem injecție aer secundar electrovalvă, electrovalvă EVAP, supapă închidere absorbitor EVAP | 15 |
| 4 | Releu pompă combustibil | 15 |
| 5 | Injectoare, senzor masă aer (MAF), supapă control aer la relanti (lAC), modul control motor (ECM) | 15 |
| 6 | Modul control AW30-40 / 43 | 15 |
| 7 | Bobine de aprindere | 25 |
| 8 | Proiectoare de ceață față | 25 |
| 9 | Gol | – |
| 10 | Lumini de poziție, iluminare plăcuță, cârlig remorcă, releu proiectoare de ceață față | 15 |
| 11 | Lumini de poziție, cârlig remorcă | 15 |
| 12 | Far de întâlnire stânga, releu proiectoare de ceață față (Japonia) | 15 |
| 13 | Far de întâlnire dreapta, lumină avertizare rutieră, accesoriu | 15 |
| 14 | Faruri de întâlnire stânga | 15 |
| 15 | Faruri de întâlnire dreapta | 15 |
| 16 | Întrerupător electromagnetic climatizare (A/C) | 15 |
| 17 | Claxon | 15 |
| 18 | Accesoriu | – |
| Releu | Descriere |
| A | Pompă pulsantă a injecției aerului secundar (PAIR) (2/53) |
| B | Rezervă |
| C | Releu principal al sistemului de injecție combustibil (2132) |
| D | Rezervă |
| E | Rezervă |
| F | NC (2/22) |
| G | Proiectoare de ceață față (212) |
| H | Rezervă |
| J | Bobine de aprindere (2/46) |
| K | Demaror (2/35) |
| L | Releu dimmer / dip (213) |
| M | Lumini de parcare (2/61) |
| N | Claxon (2/17) |
| 2/1 | Releu faruri |
| 2/11 | Releu ventilator radiator (FC) |
| 2/16 | Releu intermitent ștergător portbagaj spate |
| 2/20 | Fereastră alimentare cu oprire automată a releului |

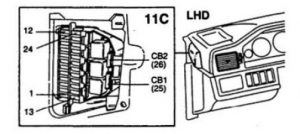

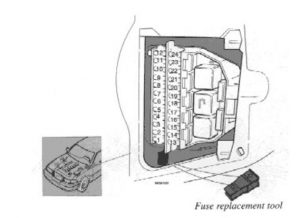

Cutia de siguranțe în habitaclu (cutia 11C)
| Poziție | Descriere | [A] | |
| 1 | Oglinzi retrovizoare exterioare | 30+ | 25 (30) |
| 2 | Alarmă antifurt, închidere centralizată | 30+ | 20 |
| 3 | Lumină de stop (frânare), întrerupător lumini | 30+ | 15 |
| 4 | Întrerupător de aprindere, inhibitor electronic al demarorului (immobilizator) | 30+ | 10 |
| 5 | Rezervă | X + | – |
| 6 | Ștergător față, ștergător faruri, releu Hom | X + | 25 |
| 7 | Unitate climatizare | X + | 20 |
| 8 | Scaun pasager cu acționare electrică, oglinzi retrovizoare electrice, pulverizator / ștergător hayon spate, iluminare instrumente și panou control, senzor exterior tel11l, senzor temperatură | X + | 15 |
| 9 | Radio | X + | 15 |
| 10 | Reglaj unghi faruri, Brichetă, Accesoriu | X + | 15 |
| 11 | Releu închidere centralizată, iluminare interioară întârziată (40), selector mod condus AWJ0.40/43, frână electronică de pornire (immobilizator), indicator poziție levier cutie (S90N90), sirenă alarmă | 15A + | 5 |
| 12 | Sistem antiblocare roți (ABS) | 15A + | 5 |
| 13 | Ceas, Iluminare suplimentară, Torpedou, lămpi de avertizare uși deschise, iluminare compartiment motor, iluminare oglindă cosmetică, senzor de spargere geam |
30+ | 10 |
| 14 | Alarmă antifurt Închidere centralizată telecomandată, conector interfață date (DLC), sirenă alarmă | 30+ | 10 |
| 15 | Antena alimentare, Faruri de drum, lampă intermitentă stradală, cârlig remorcă | 30+ | 20 |
| 16 | Accesoriu | 20 | |
| 17 | Semnalizator, lumini de avarie, auto antifurt, închidere centralizată telecomandată | 30+ | 20 |
| 18 | Radio, schimbătoare CD | 30+ | 15 |
| 19 | Lampă marșarier (marșarier), semnalizator, pilot automat, Releu faruri de întâlnire (DIM · DIP) | 15l + | 15 |
| 20 | Comutator lumină | 15l + | 15 |
| 21 | Memento pentru cuplarea centurii de siguranță, blocare cutie automată, senzor avertizare defect bec spate, cârlig remorcă, senzor temperatură gaze evacuare | 15l + | 5 |
| 22 | Scaun încălzit partea șoferului | 15l + | 15 |
| 23 | Scaun încălzit partea pasagerului | 15l + | 15 |
| 24 | Lumină spate | 15l + | 5 |
Siguranțe automate 11C
| Poziție | Descriere | [A] | |
| CB1 | Scaune electrice | 30+ | 30 |
| CB2 | Geamuri electrice, perdea parasolar | 15l + | 30 |
