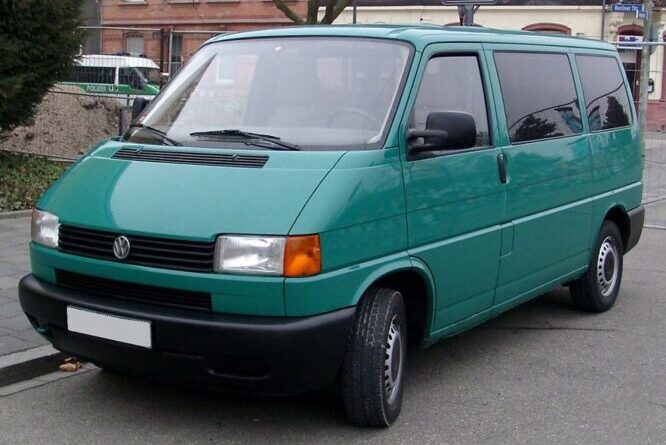

Volkswagen Transporter T4 (1990-2003) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Transporter T4 (1990–2003), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
VW Transporter T4 (1990-2003) – schema siguranței
Anul producției: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Siguranță brichetă (priză de alimentare) în Volkswagen Transporter T4 (1990-2003) este siguranța 22 în bloc siguranțe din compartiment motor.
Cod culoare siguranță
| Culoare | Amperaj [A] |
| Roșu | 10 |
| Albastru | 15 |
| Galben | 25 |
| Verde | 30 |

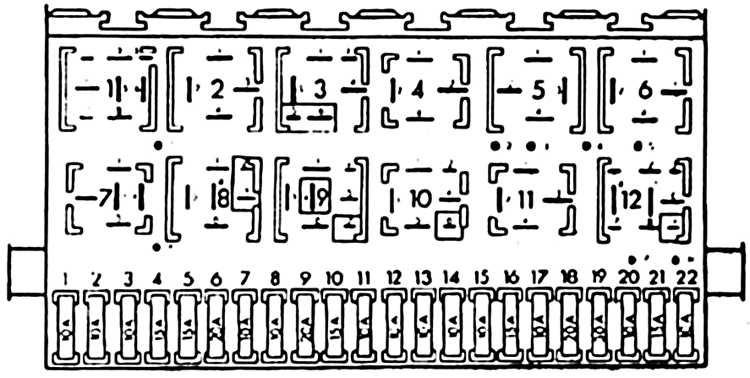

Bloc siguranțe în habitaclu (de la stânga la dreapta)
Schema siguranțe VW T4 2 5 TDI
Electronica centrală cu releu se află în partea stângă în spațiul pentru picioare din spatele bordului.
Schema siguranțe (de la stânga la dreapta)
Siguranțe VW T4 – descriere
| Nr | Descriere | Amperaj [A] |
| 1 | Faruri de întâlnire partea stângă;
Reglarea iluminării farurilor din stânga. |
10 |
| 2 | Faruri de întâlnire partea dreaptă;
Reglarea iluminării farurilor din dreapta. |
10 |
| 3 | Iluminare semnalizatoare și număr de înmatriculare | 10 |
| 4 | Ștergător spate;
Încălzire scaun spate. |
15 |
| 5 | Ștergător față;
Spălător lunetă față și spate; Duze încălzite. |
15 |
| 6 | Ventilator;
Climatizare. |
30 |
| 7 | Lumină spate și laterală stânga;
Iluminare compartiment motor. |
10 |
| 8 | Lumină spate și laterală stânga | 10 |
| 9 | Încălzire lunetă spate;
Încălzire oglinzi. |
20 |
| 10 | Proiectoare de ceață;
Lumină spate proiectoare de ceață. |
10 |
| 12 | Faruri de drum partea dreaptă | 10 |
| 13 | Claxon;
Ventilator radiator (funcționare). |
10 |
| 14 | Faruri marșarier;
Oglinzi exterioare electrice; Trapă; Cutie automată; Cutie; Control de croazieră (anulare contacte frână și ambreiaj). |
10 |
| 15 | Electronică motor | 10 |
| 16 | Indicatoare de avertizare;
Inserție bord; Iluminare compartiment motor. |
15 |
| 17 | Semnalizatoare | 10 |
| 18 | Pompă combustibil electrică;
Senzor de oxigen. |
20 |
| 19 | Ventilator radiator;
Climatizare. |
30 |
| 20 | Lumini de stop | 10 |
| 21 | Iluminare interior și portbagaj;
Iluminare acoperire; Ceas; Radio; Închidere centralizată. |
15 |
| 22 | Brichetă | 10 |
Releu
| 1 | Releu modul control climatizare | |
| 2 | Releu ștergător/ pulverizator lunetă scaun spate | |
| 3 | Releu alimentare ECM | |
| 4 | Releu reducere sarcină | |
| 5 | deschis | |
| 6 | Releu avertizor de urgență | |
| 7 | Releu pulverizatoare faruri | |
| 8 | Releu intermitent pulverizatoare/ștergătoare parbriz | |
| 9 | Releu avertizor centuri de siguranță | |
| 10 | Releu proiectoare de ceață/lumini de poziție | |
| 11 | Releu claxon dublu | |
| 12 | Releu pompă combustibil | |
| 13 | Releu modul control încălzitor | |
| 14 | Releu demaror pompă lichid răcire | |
| 15 | deschis | |
| 16 | deschis | |
| 17 | deschis | |
| 18 | Ventilator trapă (siguranță) | |
| 19 | Releu ventilator aer încălzitor | |
| 20 | Blocare pornire/releu lumini de urgență | |
| 21 | 5 | Lumini marșarier, cruise control |
| 22 | 20 | Climatizare (al doilea evaporator) |
| 23 | Releu dezghețare lunetă spate/oglindă încălzită | |
| 24 | 20 | Geamuri electrice;
Închidere centralizată. |
| 25 | 10 | Sistem antiblocare roți (ABS) |
| 26 | 15 | Dezghețare lunetă spate;
Oglinzi încălzite |
| 27 | Releu ambreiaj compresor climatizare | |
Siguranță suplimentară (în suporturi separate)
| Poziție | Descriere | Amperaj [A] |
| Peste relee | Siguranță pentru geamuri electrice | 20 |
| În compartiment motor
pe peretele de deasupra asistenței frânei |
Bujiile incandescente | 50 |
| Sub scaunul partea șoferului | Siguranță pentru scaun suplimentar partea șoferului | 10 |
| Siguranță pentru ventilator încălzit | 30 | |
| Siguranță pentru bujie încălzitor apă | 20 | |
| Siguranță pentru încălzitor auxiliar * | 25 | |
| * La vehiculele cu scaune rotative, această siguranță
se află pe listela laterală în spatele scaunului partea șoferului |
||
