Aston Martin DB9 – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Aston Martin DB9, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Aston Martin DB9 – schema siguranței

Anul producției:

Siguranța brichetei (priza de alimentare) în Aston Martin DB9 este siguranța 45 în blocul siguranțe din compartimentul motor.

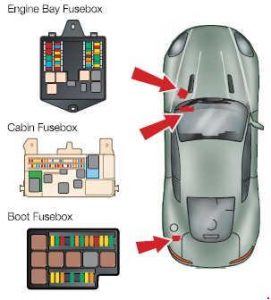

Poziția blocului siguranțe

Bloc siguranțe în compartimentul motor – partea pasagerului.
Bloc siguranțe în habitaclu – la picioarele pasagerului.
Bloc siguranțe în portbagaj – partea stângă a portbagajului.

Compartiment motor

Nr	Amperi [A]	Descriere
1	10	Alimentare de menținere PCM (Bancă B)
2	10	Tracker (opțiune) / ceas
3	10	Modul ventilator răcire
4	20	Gestionare motor (PCM A)
5	20	Gestionare motor (PCM B)
6	15	Senzori de oxigen în gazele de eșapament (HEGO) / Senzor catalizator (CMS) (Bancă B)
7	15	Bobine 7-12 / Electrovalve toba de eșapament (Bancă B)
8	10	Senzor nivel lichid răcire motor (bancă B)
9	20	Injectoare 7-12 / senzor masă aer (MAF) (bancă B)
10	10	Ambreiaj climatizare
11	15	Claxon
12	10	Alimentare de menținere PCM (Bancă A)
13	20	Injectoare 1-6 / senzor masă aer (MAF) (bancă A)
14	10	Supapă gestionare vapori (VMV) (bancă A)
15	25	Electrovalvă demaror
16	15	Bobine 1-6 / solenoizi amortizare (bancă A)
17	5	Electrovalvă deblocare compartiment

18	15	Senzori de oxigen în gazele de eșapament (HEGO) / Senzor catalizator (CMS) (Bancă A)
19	30	Modul Sistem antiblocare roți (ABS) / alimentare de la baterie
20	30	Modul Sistem antiblocare roți (ABS) / alimentare de la baterie
21	30	Parbriz încălzit
22	5	Rezervă
23	–	Gol
24	5	Martor avertizare alternator
25	5	Rezervă
26	20	Pompă spălător faruri
27	25	Rezervă
28	10	Modul Sistem antiblocare roți (ABS), senzor unghi de direcție / cititor chei aprindere
29	25	Rezervă
30	5	Detectare baterie
31	30	Parbriz încălzit
32	30	Motor ștergător parbriz (lent)
33	30	Motor ștergător parbriz (rapid)
34	20	Motor ventilator încălzitor
35	60	Modul ventilator răcire

Siguranțe ale habitaclului

Nr	Amperi [A]	Descriere
43	10	Afișaj modul multimedia / Telefon (opțiune) / Sintetizator GPS (opțiune (nu în Orientul Mijlociu)) / Player multimedia
44	10	Modul sistem airbag
45	15	Priză accesoriu și iluminare
46	5	Brațe pliabile (Volan) / Comutator trapă cabriolet (Volan) / Informații șofer / Comutator lampă principală / Releu compartiment motor / Comutator principal blocare / Comutator baterie
47	5	Lumini interioare (față / la picioare / spate) / Lumini portbagaj
48	15	Releu și pompă ștergător parbriz
49	10	Modul sistem airbag
50	5	Gol
51	10	Intrări diagnostice / Comutatoare consolă centrală
52	5	Buton pornire
53	10	Modul reglare faruri / Modul asistență direcție
54	10	Bloc siguranțe motor, bloc siguranțe portbagaj
55	20	Gol
56	10	Modul consolă centrală / modul semnalizator / comutator lumini avarie
57	15	Conectori diagnostici / Comutator pedală frână
58	10	Faruri de drum (RH)
59	10	Faruri de drum (LH)
60	15	Încălzitor scaun partea șoferului
61	15	Încălzire scaun partea pasagerului
62	20	Modul climatizare
63	20	Gol

64	5	Modul receptor AM / FM / Modul receptor control trafic (TMC)
65	5	Redare multimedia / Modul multimedia și display / Amplificatoare antenă / Amplificator audio
66	10	Modul consolă centrală / modul control sistem Infotainment
67	15	Rezervă
68	5	Rezervă
69	5	Modul trapă pliabilă (Volan)
70	15	Rezervă
71	–	Rezervă
72	–	Rezervă
73	5	Rezervă
74	15	Pompă combustibil
75	–	Rezervă
76	–	Rezervă
77	15	Putere pornire
78	–	Gol
79	5	Modul lumină marșarier / asistent parcare (opțiune)
80	5	Comutator baterie
81	20	Cheie aprindere
82	25	Modul ușă partea pasagerului
83	25	Modul ușă partea șoferului
84	30	Alimentare scaun pasager și pachet comutatoare
85	30	Alimentare scaun șofer și pachet comutatoare
86	5	Buton pornire, scaune șofer și pasager

Siguranțe autonome în habitaclu

Nr	Amperi [A]	Descriere
1	40	Alimentare cutia de siguranțe a habitaclului
2	30	Alimentare cutia de siguranțe a habitaclului
3	–	Gol
4	40	Alimentare cutia de siguranțe a habitaclului
5	20	Alimentare cutia de siguranțe a habitaclului

Siguranțe demaror

Nr	Amperi [A]	Descriere
1	5	Motoare încuietoare capac cabriolet (Volante)
2	20	Rezervă
3	30	Parbriz încălzit
4	20	Motor geam spate stânga (Volante)
5	30	Rezervă
6	20	Motor geam spate dreapta (Volante)
7	5	Alimentare întrerupător baterie (BDS)
8	30	Modul pompă combustibil (Bancă B) / Tracker (opțiune)
9	30	Modul pompă combustibil (Bancă A)
10	30	Modul trapă pliabilă (Volante)

11	20	Rezervă
12	20	Modul control transmisie (cutie automată)
13	10	Monitorizarea presiunii pneurilor
14	5	Modul asistență parcare spate (opțiune)
15	5	Modul control transmisie (cutie automată)
16	30	Pompă trapă pentru cabriolet (Volante)
17	5	Lămpi portbagaj / Iluminare priză alimentare portbagaj
18	30	Amplificator audio
19	5	Rezervă
20	10	Supapă de aerisire rezervor
21	30	Motoare încuietoare capac cabriolet (Volante)
22	20	Supapă by-pass evacuare și pompă gol
