Volkswagen Jetta VI (2011-2017) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Jetta VI (2011–2017), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Volkswagen Jetta 6 – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Siguranță brichetă (priză de alimentare) în Volkswagen Jetta este siguranța F30 în cutia de siguranțe din compartimentul pasagerului.

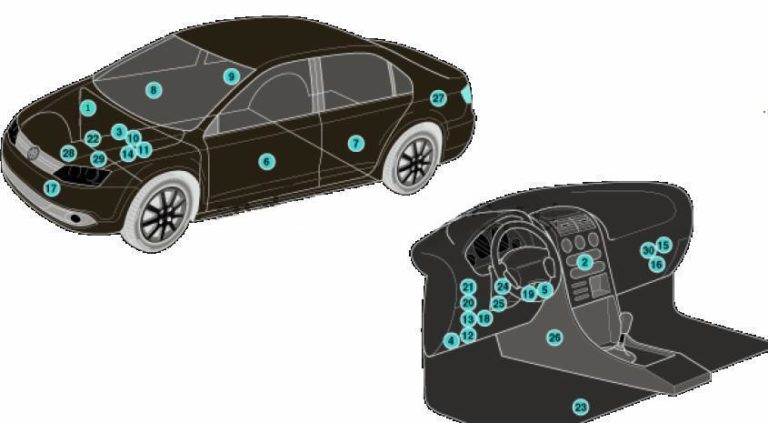

Poziția unităților de control
Descriere
| 1 | Unitate control electronic Sistem antiblocare roți (ABS) |
| 2 | Unitate control electronic climatizare |
| 3 | Baterie |
| 4 | Conector diagnostic (DLC) |
| 5 | Unitate diagnostic |
| 6 | Controler ușă partea șoferului |
| 7 | Controler electric ușă spate stânga |
| 8 | Unitate control electrică ușă partea pasagerului |
| 9 | Unitate control electrică ușă spate dreapta |
| 10 | Modul control electronic motor (ECM) |
| 11 | Cutia de siguranțe / releu, compartiment motor |
| 12 | Cutia de siguranțe / releu, bord 1 |
| 13 | Cutia de siguranțe / releu, bord 2 |
| 14 | Cutie control bujii – sub siguranța motor / cutia relee |
| 15 | Unitate control orientare faruri |
| 16 | Rezistor motor ventilator încălzire – lângă motor ventilator încălzire |
| 17 | Claxon |
| 18 | Modul control comutator aprindere (modele selectate) – în cutia de siguranțe / releu pe bord 2 |
| 19 | Telecomandă pentru închidere centralizată și pornire motor |
| 20 | Unitate multifuncțională – funcții: sistem antifurt, închidere centralizată, sistem de încărcare, unități funcții uși, control electric încărcătură, lumini exterioare, lumini pentru picioare, deschidere capac rezervor combustibil, pompă combustibil, încălzire oglinzi retrovizoare, dezghețare lunetă spate, claxon, imobilizator, semnalizatoare / lumini de urgență, iluminare bord, iluminare interior, telecomandă pentru închidere centralizată și pornire motor, senzor ploaie / lumină soare, lumini frână, ștergător / spălător parbriz |
| 21 | Unitate control sistem parcare |
| 22 | Controler asistență la direcție – pe coloana volanului |
| 23 | Controler încălzire scaun – sub scaun șofer |
| 24 | Unitate control electronică coloana volan |
| 25 | Unitate control încuietoare coloana volan |
| 26 | Unitate control electronică SRS |
| 27 | Unitate control echipament electric remorcă |
| 28 | Modul control electronic transmisie (TCM) (cutie DSG) |
| 29 | Modul control electronic transmisie (TCM) – cu cutie automată |
| 30 | Bloc stabilizator tensiune |
Compartiment pasageri

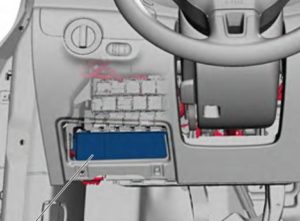

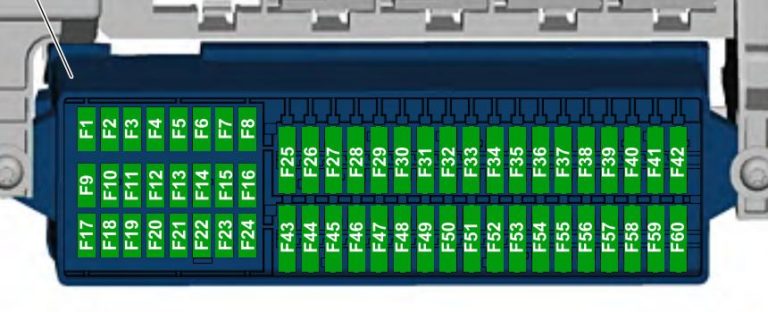

Cutia de siguranțe
Se află sub volan, în partea stângă.
Descriere
Tip 1
| F1 | |
| F2 | (5A) Încuietoare coloana de direcție |
| F3 | (10A) Bord |
| F4 | |
| F5 | |
| F6 | (10A) Modul multifuncțional |
| F7 | (5A) Releu proiectoare de ceață (doar AW0);
Reglaje luminozitate întrerupătoare și bord (doar AW0); Iluminare număr înmatriculare; Unitate control alimentare bord (doar AW1). |
| F8 | (7,5 A) Întrerupător pompă ștergător parbriz și faruri;
Pompă ștergător. |
| F9 | (5A) Sistem SRS;
Airbag. |
| F10 | (10A) Întrerupător coloana dreaptă de direcție |
| F11 | |
| F12 | |
| F13 | (5A) Oglindă retrovizoare electrocromatică;
Senzor lumină; Controler sistem asistență parcare; Senzor poluare aer; Senzor presiune înaltă; Controler climatizare Climatronic; Senzor presiune pneuri; Întrerupător lumini marșarier; Rezistor încălzire duză ștergător stânga; Rezistor încălzire duză ștergător dreapta. |
| F14 | (10A) Întrerupător coloana stângă de direcție;
Unitate control ABS; Întrerupător lumini; Unitate control pompă combustibil. |
| F15 | (10A) Reglaje luminozitate întrerupătoare și bord;
Control orientare faruri; Releu auxiliar încălzitor; Debitmetru aer; Rezistor încălzire ventilare carter; Far stânga; Motor control nivelare far stânga; Far dreapta; Motor control orientare far dreapta executiv. |
| F16 | (10A) Gestionare motor |
| F17 | |
| F18 | (15A) Far stânga |
| F19 | (15A) Far dreapta |
| F20 | (10A) Controler cutie automată;
Controler senzor manetă cutie; Întrerupător Tiptronic; Controler sistem climatizare; Întrerupător aprindere și pornire. |
| F21 | |
| F22 | (10A) Întrerupător aprindere și pornire;
Cutia convertorului; Claxon antifurt; Senzor interior; Releu sirenă alarmă; Releu claxon două tonuri. |
| F23 | (10A) Unitate control alimentare bord;
Întrerupător lumină; Senzor ploaie și lumină; Senzor câmp magnetic pentru busolă. |
| F24 | (10A) Unitate control alimentare bord;
Unitate control iluminare adaptivă și control orientare faruri. |
| F25 | (15A) Transmisie |
| F26 | (15A) Pompă gol servofrână |
| F27 | |
| F28 | (40A) Încălzitor lichid răcire;
Releu încălzitor auxiliar. |
| F29 | (1A) Modul multifuncțional |
| F30 | (20A) Priză Brichetă |
| F31 | (30A) Comutator lumină |
| F32 | (30A) Comutator lumină |
| F33 | (40A) Comutator mod încălzitor și mod operare;
Releu motor ventilator aer proaspăt; Unitate control climatizare; Comutator motor ventilator aer proaspăt. |
| F34 | (15A) Far stânga;
Unitate control bord. |
| F35 | (10A) Unitate control coloana direcție;
Unitate control bord; Comutator claxon; Interfață diagnostică bus date. |
| F36 | (25A) Modul multifuncțional |
| F37 | (15A) Far stânga |
| F38 | (15A) Far dreapta |
| F39 | (15A) Lumini de poziție |
| F40 | (15A) Modul control remorcă |
| F41 | (15A) Modul control remorcă |
| F42 | (20A) Modul control remorcă |
| F43 | (30A) Modul control ușă partea pasagerului |
| F44 | (25A) Releu încălzire lunetă spate |
| F45 | (25A) Controler ușă partea șoferului;
Controler ușă partea pasagerului față. |
| F46 | (25A) Controler ușă spate stânga;
Controler ușă spate dreapta. |
| F47 | (15A) Pompă combustibil |
| F48 | (20A) Modul multifuncțional |
| F49 | (40A) Climatizare/radiator |
| F50 | (30A) Scaune încălzite |
| F51 | (20A) Trapă |
| F52 | (20A) Claxon |
| F53 | (15A) Scaune încălzite |
| F54 | (15A) Lumini spate proiectoare ceață |
| F55 | (20A) Comutator lumină;
Comutator coloana stânga direcție. |
| F56 | – |
| F57 | (15A) Sistem audio;
Sistem navigație. |
| F58 | (1A / 30A) Telefon transmițător-receptor;
Invertor cu priză, 12V – 230V. |
| F59 | (30A) Amplificator ieșire sistem audio |
| F60 | (30A) Încălzitor lichid răcire |
Tip 2
| F1 | (10A) Rezistor încălzire flux ștergător parbriz |
| F2 | (5A / 7,5A) Încuietoare coloana de direcție |
| F3 | (10A) Bord |
| F4 | (2A/10A) Receptor/transmițător telefonic |
| F5 | (7,5A) Far proiectoare de ceață spate stânga |
| F6 | (10A) Modul multifuncțional;
Cameră marșarier. |
| F7 | (5A) Releu proiectoare de ceață;
Dimmer comutator și bord; Bec număr înmatriculare. |
| F8 | (7,5 A) Comutator pompă ștergător parbriz și faruri;
Pompă ștergător parbriz. |
| F9 | (5A) Modul control sistem airbag;
(15A) Modul control recunoaștere ocupare scaun spate. |
| F10 | (10A) Comutator coloana dreapta direcție |
| F11 | (10A) Far stânga, (far cu descărcare) |
| F12 | (10A) Far dreapta, (far cu descărcare) |
| F13 | (5A) Oglindă retrovizoare electrocromatică;
Senzor lumină; Controler sistem asistență parcare; Senzor poluare aer; Senzor presiune înaltă; Controler climatizare; Buton monitorizare presiune pneuri; Buton dezactivare ASR și ESP; Comutator lumini marșarier; Comutator start-stop; Rezistor încălzire duză stânga ștergător parbriz; Rezistor încălzire duză dreapta ștergător parbriz; Comutator reglare oglinzi; Buton încălzire oglinzi exterioare; Controler iluminare adaptativă și control orientare faruri. |
| F14 | (10A) Comutator coloana stânga direcție;
Controler Sistem antiblocare roți (ABS); Controler pompă combustibil; Controler detectare remorcă; Stabilizator tensiune; Invertor cu priză, 12 V – 230 V; Interfață diagnostic bus date. |
| F15 | (10A) Conector, 16 poli, (conector diagnostic);
Dimmer comutator și bord; Reglare orientare faruri; Releu ventilator aer proaspăt; Măsurător masă aer; Rezistor încălzire ventilație carter; Unitate control amortizare vibrații; Far stânga; Actuator control orientare far stânga; Far principal dreapta; Actuator control orientare far dreapta. |
| F16 | (10A) Releu pompă auxiliară lichid răcire;
Pompă combustibil; Cheie motor. |
| F17 | (10A) Sistem antifurt și releul său |
| F18 | (15A) Far stânga |
| F19 | (15A) Far dreapta |
| F20 | (10A) Comutator aprindere și pornire;
Comutator Tiptronic; Controler transmisie automată; Controler senzor levier cutie; Controler Climatronic; Receptor radio încălzitor apă auxiliar. |
| F21 | (15A / 20A) Unitate control alimentare bord;
Releu claxon cu două tonuri; Semnal ton înalt; Semnal ton jos. |
| F22 | (7,5A / 20A) Comutator aprindere și pornire;
Cutie convertor; Senzor interior; Releu sirenă alarmă Claxon alarmă antifurt. |
| F23 | (10A) Unitate control alimentare bord;
Comutator lumină; Senzor ploaie și lumină; Senzor câmp magnetic pentru busolă. |
| F24 | (10A) Modul control iluminare adaptativă și control orientare faruri |
| F25 | (15A) Transmisie;
Selector transmisie automată. |
| F26 | (15A) Pompă gol servofrână |
| F27 | (1A) Cablu spirală sistem airbag cu inel alunecător |
| F28 | (40A) Releu funcționare încălzitor auxiliar |
| F29 | (1A) Modul multifuncțional, comutator aprindere și pornire |
| F30 | (20A) Priză pentru brichetă de trabuc |
| F31 | (30A) Comutator lumină |
| F32 | (20A) Comutator lumină |
| F33 | (40A) Comutator mod încălzitor și mod operativ;
Releu ventilator aer proaspăt; Unitate control climatizare; Comutator ventilator aer proaspăt. |
| F34 | (15A) Bec faruri de întâlnire stânga;
Bec faruri de întâlnire dreapta; Unitate control bord. |
| F35 | (10A) Modul control coloana direcție;
Interfață diagnostic bus date; Comutator claxon. |
| F36 | (25A) Modul multifuncțional |
| F37 | (15A) Far stânga, bec pentru condus zi |
| F38 | (15A) Far dreapta, bec pentru condus zi dreapta |
| F39 | (20A) Releu lumini de poziție |
| F40 | (15A) Modul control remorcă |
| F41 | (15A) Modul control remorcă |
| F42 | (20A) Modul control remorcă |
| F43 | (30A) Modul control ușă partea pasagerului |
| F44 | (30A) Releu încălzire lunetă spate;
Lunetă spate încălzită; Unitate control alimentare bord. |
| F45 | (30A) Unitate control ușă partea șoferului;
Unitate control ușă față partea pasagerului. |
| F46 | (30A) Controler ușă spate stânga;
Controler ușă spate dreapta. |
| F47 | (15A) Pompă combustibil |
| F48 | (20A) Modul multifuncțional |
| F49 | (40A) Ventilator aer proaspăt;
Unitate control Climatronic. |
| F50 | (30A) Scaune încălzite |
| F51 | (20A) Trapă |
| F52 | (20A) Claxon |
| F53 | (15A) Comutator reglare suport lombar scaun șofer |
| F54 | (15A) Releu proiectoare de ceață |
| F55 | (20A) Comutator lumină;
Comutator coloana stângă direcție. |
| F56 | (10A) Acționare electrică și electronică control putere |
| F57 | (15A/25A) Sistem audio, sistem navigație |
| F58 | (30A) Invertor cu priză, 12V |
| F59 | (15A) Releu dezactivare ventilator;
Baterie. |
| F60 | (30A) Unitate control încălzitor auxiliar |

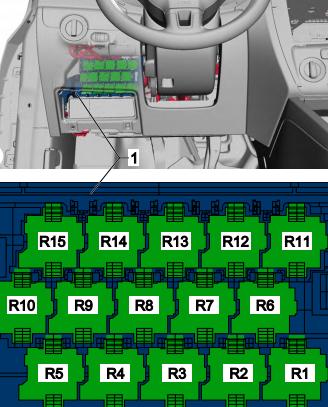

Cutia de relee
Se află deasupra cutiei de siguranțe.
Tip 1
Descriere
- Convertor, E-Box jos, (AW0)
- Releu motor ventilator admisie
- Releu funcționare încălzitor auxiliar
- Releu pompă combustibil (FP), releu alimentare elemente motor, releu pompă auxiliară lichid răcire
- Releu lumini de poziție
- Releu motor ventilator admisie
- Terminal 75 releu alimentare 1
- Releu semnal cu două tonuri, releu spălător faruri
- Releu alimentare (terminal 50)
- Terminal 15, releu putere 2
- Releu încălzire lunetă spate
- Releu pompă combustibil 2, releu rezistent la căldură, releu injector demaror la rece, releu inundație combustibil
- Releu alimentare (terminal 50)
- Terminal 15, releu putere
- Releu proiectoare de ceață
Tip 2
Descriere
- R1 – Releu semnal cu două tonuri, releu spălător faruri
- R2 – releu alimentare (terminal 50), releu demaror 2
- R3 – Releu pompă combustibil, releu demaror la rece
- R4 – Releu pompă circulație lichid răcire, releu pompă combustibil
- R5 – Terminal 75, releu putere 1
- R6 – Releu alimentare (terminal 50), releu demaror
- R7 – Terminal 15, releu putere
- R8 – Releu lumini de poziție
- R9 – Terminal 15, releu putere 2
- R10 – Terminal 75, releu putere 1, schimbare treaptă
- R11 – Releu lumini proiectoare de ceață, releu ventilator
- R12 – Convertor

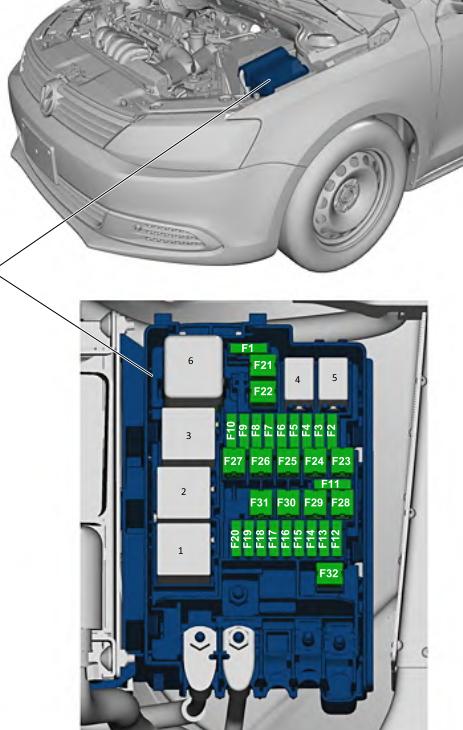

Compartiment motor
Se află în dreapta lângă baterie și este acoperit de o protecție.
Descriere
| F1 | |
| F2 | (10A/15A) Gestionarea motorului;
Releu de putere al electronicei motorului. |
| F3 | (5A) Motor ventilator răcire;
Releu încălzire. |
| F4 | (5A/10A/15A) Gestionarea motorului;
Pompă lichid răcire; Încălzitor sondă lambda. |
| F5 | (5A/10A/20A) Încălzitor sondă lambda;
Pompă diagnostic alimentare; Debitmetru aer; Pompă gol frână servofrână. |
| F6 | (5A/10A/15A) Pompă diagnostic sistem combustibil;
Supapă închidere rezervor combustibil; Releu pompă aer secundar. |
| F7 | (5A / 20A) Gestionarea motorului (bobine de aprindere);
Regulator presiune combustibil. |
| F8 | (10A) Gestionarea motorului (corp clapetă, supapă Wastegate, regulator presiune ambreiaj) |
| F9 | (5A/15A) Controler bujii;
Releu pompă combustibil. |
| F10 | (5A) Senzor viteză;
Comutator lumină stop; Releu asistență frână. |
| F11 | |
| F12 | (5A / 20A) Pompă circulație lichid răcire;
Bobină aprindere. |
| F13 | (5A) Pompă apă;
(20A) Releu servofrână. |
| F14 | (5A) Gestionarea motorului, releu principal |
| F15 | (30A) Cutia regulator tensiune |
| F 16 | (30A) Sistem ABS/ESP |
| F17 | (30A) Transmisie |
| F18 | (20A) Unitate mecatronică a transmisiei DSG |
| F19 | (1A) Modul multifuncțional |
| F20 | (30A) Releu al ștergătorului și al spălătorului parbriz |
| F21 | (50A) Pompă aer evacuat |
| F22 | (40A) Încălzitor auxiliar aer |
| F23 | (40A) Sistem ABS/ESP |
| F24 | (50A) Modul control remorcă |
| F25 | (50A) Circuite aprindere principale, terminal 15 releu putere |
| F26 | (60A) Bujii aprindere;
(40A) Releu pompă aer secundară. |
| F27 | (50/60A) Motor ventilator răcire |
| F28 | (40A) Modul multifuncțional |
| F29 | (40A) Modul multifuncțional |
| F30 | (50A) Circuite auxiliare |
| F31 | (30A) Amplificator ieșire sistem audio |
| F32 | (40A) Încălzitor lichid răcire |
Atribuirea releului
- Releu pompa aer secundară
- Releu pompă lichid răcire
- Releu alimentare aer, releu alimentare terminal 30
- –
- –
- Releu bujie aprindere

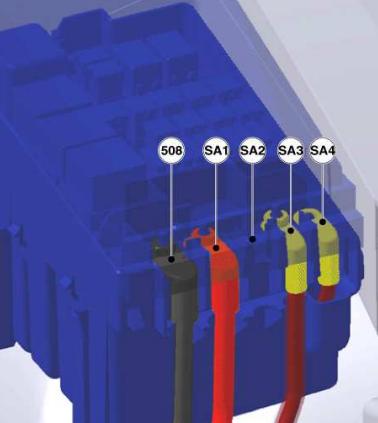

Departamentul cutiei de siguranțe
Siguranțe de mare putere sub formă de siguranțe fuzibile se găsesc pe lateral.
Descriere
- 508 – prindere filetata (30) pe grupul de comutare
- SA1 – Generator 200A
- SA2 –
- SA3 – 80A Control
- SA4 – Salon 80A, cl. 30, siguranțe alimentare
