Volkswagen Phaeton (2002-2006) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Phaeton (2002–2006), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Volkswagen Phaeton (2002-2006) – schema siguranței
Anul producției: 2002, 2003, 2004, 2005, 2006.
Siguranță brichetă (priză de alimentare) în Volkswagen Phaeton este o siguranță (?) în bloc siguranțe din compartiment motor.
Relee și siguranțe

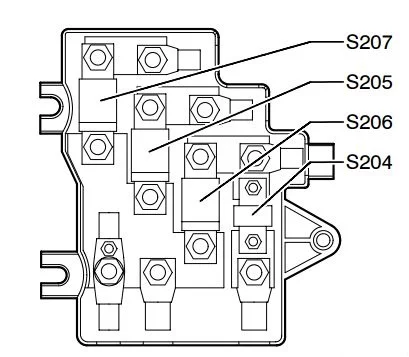

Bloc siguranțe principal în portbagaj pe partea stângă – siguranțe principale
| Nr | Nr rif. nello schema di collegamento | Amp [A] | Descriere | Terminale |
| 1 | S204 – Siguranță -1- (30) | 100 | A18 – Convertor tensiune încălzire parbriz | 30 |
| 2 | S205 – Siguranță -2- (30) | 150 | TV28- Cuplaj cabluri 3 pentru bornă 30,
Siguranțe termice: SE1, SE2, SE3, SE4, SE5, SE6, SE7 Siguranțe: SB5, SB7 la SB18, SB27 la SB36, SD11, SD23, SD24, SD26, J329 – Releu tensiune alimentare bornă 15 (B +) J680 – Releu alimentare 1 (bornă 75) |
30 |
| 3 | S206 – Siguranță -3- (30) | 300 | Siguranțe: SC3, SC6, SC8 la SC16, SC23 la SC27, SC41 la SC47
C – Generator (GEN) |
30 |
| 4 | S207 – Siguranță -4- (30) | – | gol | 30 |
Bloc siguranțe sub bord, stânga – Siguranțe “SB”
| Nr | Nr rif. în schema de conectare | Amp [A] | Descriere | Terminal |
| 1 | SB1 – Siguranță 1 (în suportul siguranță) | 10 | Terminal 30 pentru J582 – releu încălzire poziție parcare ștergător
Z 20 – Încălzitor duză spălător parbriz stânga Z 21 – Încălzitor duză spălător parbriz dreapta |
75a |
| 2 | SB2 – Siguranță 2 (în suportul siguranță) | 20 | J386 – Modul control uși, partea șoferului
J657 – Modul control închidere uși J388 – Modul control uși, spate, stânga |
30 |
| 15 * | ||||
| 3 | SB3 – Siguranță 3 (în suportul siguranță) | 20 | J387 – Modul control uși, partea pasagerului
J657 – Modul control închidere uși J389 – Modul control uși, spate, dreapta |
30 |
| 15 * | ||||
| 4 | SB4 – Siguranță 4 (în suportul siguranță) | 20 | SC18 – Siguranță 18 (în suportul siguranță)
SC19 – Siguranță 19 (în suportul siguranță) SC20 – Siguranță 20 (în suportul siguranță) |
15a |
| 5 | SB5 – Siguranță 5 (în suportul siguranță) | 5 | J528 – Modul control electronică plafon | 30 |
| 6 | deschis | – | – | – |
| 7 | deschis | 15 | – | 30 |
| 8 | SB 8 – Siguranță 8 (în suportul siguranță) | 25 | J104 – Modul control Sistem antiblocare roți (ABS) (cu EDL)
J106 – Releu electrovalvă electromagnet ABS |
30 |
| 9 | deschis | 5 | – | – |
| 10 | SB10 – Siguranță 10 (în suportul siguranță) | 15 | J519 – Modul control sistem electric vehicul
M5 – semnalizator față stânga M1 – Lumină poziție stânga |
30 |
| 11 | SB11 – Siguranță 11 (în suportul siguranță) | 15 | J519 – Modul control sistem electric vehicul
M7 – semnalizator față dreapta M3 – lumină poziție dreapta |
30 |
| 12 | SB12 – Siguranță 12 (în suportul siguranță) | 15 | J519 – Modul control sistem electric vehicul
J567 – Modul control reglaj far stânga M29 – Faruri de întâlnire stânga J683 – Modul control faruri de drum far stânga HID M30 – Faruri de drum stânga |
30 |
| 13 | SB13 – Siguranță 13 (în suportul siguranță) | 15 | J519 – Modul control sistem electric vehicul
J568 – Modul control reglaj far dreapta M31 – faruri de întâlnire dreapta J684 – Modul control fascicul lumină HID dreapta M32 – far dreapta faruri de drum |
30 |
| 14 | SB14 – Siguranță 14 (în suportul siguranță) | 20 | J519 – Modul control sistem electric vehicul
H1 – Claxon / claxon bicolor |
30 |
| 15 | SB15 – Siguranță 15 (în suportul siguranță) | 15 | F – Comutator lumină frână
J605 – Modul control hayon spate J… – modul control motor (ECM) J345 – Modul control pentru senzor remorcă J104 – Modul control Sistem antiblocare roți (ABS) (cu EDL) |
30 |
| 16 | SB16 – Siguranță 16 (în suportul siguranță) | 20 | J162 – Modul control încălzitor | 30 |
| 17 | SB17 – Siguranță 17 (în suportul siguranță) | 10 | J523 – Modul control cap modul display informativ față
R 24 – Amplificator antenă |
30a |
| 18 | SB18 – Siguranță 18 (în suportul siguranță) | 10 | J527 – modul control sisteme electronice coloana volan | 30a |
| 19 | SB19 – Siguranță 19 (în suportul siguranță) | 10 | J518 – Modul control acces / pornire | 30a |
| 20 | deschis | – | – | – |
| 21 | deschis | – | – | – |
| 22 | SB22 – Siguranță 22 (în suportul siguranță) | 5 | J623 – Modul control motor (ECM) (cod motor BAP)
J623 – Modul control motor (ECM) 2 (cod motor BAP) J220 – Modul control motor Motronic (ECM) (cod motor BGJ) |
30a |
| 23 | SB23 – Siguranță 23 (în suportul siguranță) | 5 | J285 – Modul control cu indicator în placa bord | 30a |
| 24 | deschis | – | – | – |
| 25 | deschis | – | – | – |
| 26 | deschis | – | – | – |
| 27 | SB27 – Siguranță 27 (în suportul siguranță) | 5 | J285 – Modul control cu indicator în placa bord Cuplaj conexiune date (DLC)
J669 – Releu întinzător centuri de siguranță |
30a |
| 28 | SB28 – Siguranță 28 (în suportul siguranță) | 5 | J526 – Modul control telefonic / telematic | 30a |
| 29 | SB29 – Siguranță 29 (în suportul siguranță) | 5 | R149 – receptor radio auxiliar încălzire cu apă (dacă este cazul) | 30a |
| 30 | SB30 – Siguranță 30 (în suportul siguranță) | 10 | J255 – modul control Climatronic
V 50 – Pompă răcire N175 – electrovalvă reglare căldură stânga N176 – electrovalvă reglare căldură dreapta |
30a |
| 31 | SB31 – Siguranță 31 (în suportul siguranță) | 5 | Y – Ceas analogic / modul control
J524 – Cap control display informativ spate |
30a |
| 32 | deschis | – | – | – |
| 33 | SB33 – Siguranță 33 (în suportul siguranță) | J17 – Releu pompă combustibil (FP)
J271 – Releu alimentare modul control motor Motronic (ECM) J670 – Releu alimentare modul control motor Motronic (ECM) 2 J581 – Releu conexiune paralelă baterie (dacă este cazul) J49 – Releu pompă combustibil (FP) 2 J220 – Modul control motor Motronic (ECM) (cod motor BGJ) |
30 | |
| 34 | SC34 – Siguranță 34 (în suportul siguranță) | 20 | G6 – Pompă combustibil (FP) | 30 |
| 35 | SC35 – Siguranță 35 (în suportul siguranță) | 20 | G23 – Pompă combustibil transfer (FP) | 30 |
| 36 | SC36 – Siguranță 36 (în suportul siguranță) | 30 | Bornă 30 pentru J681 – Releu alimentare 2 (bornă 15)
Siguranțe: SB52, SB53, SB54, SB55, SB56, SB57 |
30 |
| 37 | deschis | – | – | – |
| 38 | deschis | – | – | – |
| 39 | deschis | – | – | |
| 40 | deschis | – | – | – |
| 41 | SC41 – Siguranță 41 (în suportul siguranță) | 5 | G384 – senzor înclinare vehicul | 30 |
| 42 | SC42 – Siguranță 42 (în suportul siguranță) | 5 | J393 – Modul control central pentru sistem confort | 30 |
| 15 * | ||||
| 43 | SC43 – Siguranță 43 (în suportul siguranță) | 30 | J605 – Modul control hayon spate | 30 |
| 44 | SC44 – Siguranță 44 (în suportul siguranță) | 10 | J197- Modul control sistem monitorizare nivel | 30 |
| 45 | SC45 – Siguranță 45 (în suportul siguranță) | 5 | J697- Modul control iluminare plăcuță
L153 – Lumină spate iluminare |
30 |
| 46 | deschis | – | – | – |
Tablou electronic în camera de expansiune dreapta – Releu
| Nr | Descriere |
| 1 | deschis |
| 2 | C24 – silențiator |
| 3 | J682 – Releu alimentare (borna 50) |
| 4 | J271 – Releu alimentare modul control motor Motronic (ECM) (167) |
| 5 | J670 – Modul control motor Motronic (ECM)
Releu alimentare 2 (100) (cod motor BAP) |
| 5 | deschis |
| 6 | J680 – Releu alimentare 1 (borna 75) (100) |
| 7 | J299 – Releu pompă injecție secundară aer (AER) (100) |
| 7 | deschis |
| 8 | J329 – Releu tensiune alimentare borna 15
(B +) (433) (dacă este cazul) |
| 9 | J545 – Releu pompă injecție secundară aer
(AER) 2 (100) (cod motor BAP) |
| 9 | deschis |
| 10 | deschis |
| 10 | deschis |

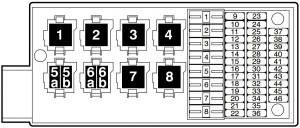

Tablou electronic în camera de expansiune dreapta – Siguranțe “SD”
| Nr | Nr rif. în schema de conectare | Amp [A] | Descriere | Terminal |
| 1 | SD1 – Siguranță 1 (în suportul siguranță) | 10 | N… – Injectoare combustibil pentru cilindrii 1–6 (cod motor BAP) | 87a |
| 2 | SD2 – Siguranță 2 (în suportul siguranță) | 10 | N… – Injectoare combustibil pentru cilindrii 7–12 (cod motor BAP) | 87a |
| 3 | deschis | 30 | deschis | 30 |
| 4 | deschis | 30 | deschis | 30 |
| 5 | SD5 – Siguranță 5 (în suportul siguranță) | 5 | G70 – Senzor masă flux aer (MAF) (cod motor BAP)
G246 – Senzor 2 masă flux aer (MAF) (cod motor BAP) G42 – Senzor temperatură aer aspirat (IAT) (cod motor BAP) G299 – Senzor temperatură aer aspirat (IAT) 2 (cod motor BAP) |
87a |
| 6 | SD6 – Siguranță 6 (în suportul siguranță) | 10 | J496 – Releu pompă lichid răcire auxiliar motor (EC) (cod motor BAP)
V51 – Pompă lichid răcire suplimentară (cod motor BAP) J299 – Releu pompă injecție secundară aer (AER) J545 – Releu pompă injecție secundară aer (AER) 2 (cod BAP) J49 – Releu pompă combustibil (FP) 2 (cod motor BAP) V36 – Pompă lichid răcire (cod motor BGJ) J151 – Releu pompă circulație răcire (cod motor BGJ) |
87a |
| 7 | SD7 – Siguranță 7 (în suportul siguranță) | 20 | F265 – termostat răcire motor controlat hartă (cod motor BAP)
N80 – Supapă regulator admisie absorbant vapori combustibil (EVAP) N112 – supapă electromagnet injecție secundară aer (AER) N145 – supapă electro-hidraulică dreapta montaj motor (cod BAP) N156 – supapă comutare colector admisie (cod motor BGJ) N205- Supapă -1- pentru reglare arbore cu came N208- Supapă -2- pentru reglare arbore cu came N261- Supapă reglare colector admisie (IMT) -2- (cod motor BGJ) N318 – Supapă reglare arbore cu came 1 (evacuare) (cod motor BAP) N319 – Supapă reglare arbore cu came 2 (evacuare) (cod motor BAP) N320 – Supapă electromagnet 2 injecție secundară aer (AER) (cod motor BAP) N333 – supapă regulator curățare absorbant vapori combustibil (EVAP) 2 (cod motor BAP) |
87a |
| 8 | SD8 – Siguranță 8 (în suportul siguranță) | 30 | N… – Bobine aprindere cu grad putere ieșire pentru cilindrii 1–8 (cod motor BGJ) | 87a |
| 9 | SD9 – Siguranță 9 (în suportul siguranță) | 20 | N… – Injectoare combustibil pentru cilindrii 1–8 (cod motor BGJ) | 87a |
| 10 | SD10 – Siguranță 10 (în suportul siguranță) | 10 | J623 – Modul control motor (ECM) (cod motor BAP)
J624 – Modul control motor (ECM) 2 (cod motor BAP) J220 – Modul control motor Motronic (ECM) (cod motor BGJ) |
87a |
| 11 | SD11 – Siguranță 11 (în suportul siguranță) | 15 | J39 – Releu sistem curățare faruri | 30a |
| 12 | SD12 – Siguranță 12 (în suportul siguranță) | 10 | J293 – Modul control lichid răcire FC (control ventilator ((FC))
V7 – ventilator răcire J671 – Modul control FC lichid răcire (control ventilator) 2 V177- Ventilator răcire 2 |
87a |
| 13 | SD13 – Siguranță 13 (în suportul siguranță) | 25 | Z19 – Încălzitor senzor oxigen (O2S) (cod motor BAP)
Z28 – Senzor oxigen (O2S) 2 Încălzitor 2 (cod motor BAP) Z29 – Încălzitor senzor oxigen (O2S) 1 (în spatele catalizatorului cu trei căi (TWC)) (cod motor BAP) Z30 – Încălzitor senzor oxigen (O2S) 2 (în spatele catalizatorului cu trei căi (TWC)) (cod motor BAP) |
87a |
| 14 | SD14 – Siguranță 14 (în suportul siguranță) | 25 | Z19 – Încălzitor senzor oxigen (O2S) (cod motor BGJ)
Z28 – Senzor oxigen (O2S) 2 Încălzitor 2 (cod motor BGJ) Z29 – Încălzitor senzor oxigen (O2S) 1 (în spatele catalizatorului cu trei căi (TWC)) (cod motor BGJ) Z30 – Încălzitor senzor oxigen (O2S) 2 (în spatele catalizatorului cu trei căi (TWC)) (cod motor BGJ) Z 62 – Senzor oxigen (O2S) Încălzitor 3 (cod motor BAP) Z 63 – Senzor oxigen (O2S) Încălzitor 4 (cod motor BAP) Z 64 – Senzor oxigen (02S) Încălzitor 3 (în spatele catalizatorului cu trei căi (TWC)) (cod motor BAP) Z 65 – Senzor oxigen (02S) Încălzitor 4 (în spatele catalizatorului cu trei căi (TWC)) (cod motor BAP) |
87a |
| 15 | SD15 – Siguranță 15 (în suportul siguranță) | 15 | J217 – Modul control cutie (TCM) | 30a |
| 16 | SD16 – Siguranță 16 (în suportul siguranță) | 10 | J539- Modul control asistență frâne | 30a |
| 17 | SD17 – Siguranță 17 (în suportul siguranță) | 5 | J309 – Releu separare celule solare | 30a |
| 18 | SD18 – Siguranță 18 (în suportul siguranță) | 15 | J519 – Modul control sistem electric vehicul
V248 – Motor jet spălător far stânga V249 – Motor jet spălător far dreapta |
30a |
| 19 | SD19 – Siguranță 19 (în suportul siguranță) | 20 | J400 – Modul control motor ștergător
V216 – Motor ștergător față stânga V59 – Pompă spălător față și spate |
30a |
| 20 | SD20 – Siguranță 20 (în suportul siguranță) | 20 | J584 – Modul control motor ștergător geam dreapta
V217 – Motor ștergător geam dreapta |
30a |
| 21 | SD21 – Siguranță 21 (în suportul siguranță) | 60 | Vehicule doar cu sistem baterie unică:
SB19 – Siguranță 19 (în suportul siguranță) SB20 – Siguranță 20 (în suportul siguranță) SB22 – Siguranță 22 (în suportul siguranță) SB23 – Siguranță 23 (în suportul siguranță) Bornă 30 pentru J271 – releu alimentare modul control motor Motronic (ECM) |
30 |
| 22 | SD22 – Siguranță 22 (în suportul siguranță) | 40 | SD1 – Siguranță 1 (în suportul siguranță) (cod motor BAP)
N… – Bobine de aprindere cu grad putere ieșire pentru cilindri 1–6 (cod motor BAP) |
87a |
| 23 | SD23 – Siguranță 23 (în suportul siguranță) | 40 | Bornă 30 pentru J680 – Releu alimentare 1 (bornă 75)
SB1 – Siguranță 1 (în suportul siguranță) SB40 – Siguranță 40 (în suportul siguranță) |
30 |
| 24 | SD24 – Siguranță 24 (în suportul siguranță) | 40 | J104 – Modul control ABS (cu EDL) | 30a |
| 25 | SD25 – Siguranță 25 (în suportul siguranță) | 40 | SD2 – Siguranță 2 (în suportul siguranță) (cod motor BAP)
N… – Bobine de aprindere cu grad putere ieșire pentru cilindri 7–12 (cod motor BAP) |
87a |
| 26 | SD26 – Siguranță 26 (în suportul siguranță) | 40 | Bornă 30 pentru J329 – releu bornă alimentare tensiune 15 (B +) | 30a |
| 27 | SD27 – Siguranță 27 (în suportul siguranță) | 50 | J293 – Modul control lichid răcire FC (control ventilator ((FC)) (stânga) | 30a |
| 28 | SD28 – Siguranță 28 (în suportul siguranță) | 50 | J671 – Lichid răcire FC (control ventilator) Modul control 2 (dreapta) | 30a |
| 29 | SD29 – Siguranță 29 (în suportul siguranță) | 50 | V101 – Motor pompă injecție secundară aer (AER) | 30a |
| 30 | SD30 – Siguranță 30 (în suportul siguranță) | 30 | V189 – Motor pompă injecție secundară aer (AER) 2 (cod motor BAP) | 30a |
| 31 | SD31 – Siguranță 31 (în suportul siguranță) | 40 | V2 – Ventilator aer proaspăt
J255 – modul control Climatronic Bornă 87 pentru J309 – releu separare celule solare |
30a |

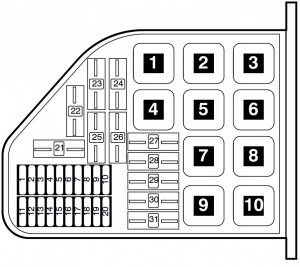

Tablou termofuzibile în piciorul față stâng – Termofuzibile
| Nr | Nr ref. în schema de conectare | Amp [A] | Descriere | Terminal |
| 1 | SE1 – Termosiguranță 1 (în suport siguranță) | 30 | J386 – Modul control uși, partea șoferului
J388 – Modul control uși, spate, stânga |
30 |
| 2 | SE2 – Termosiguranță 2 (în suport siguranță) | 30 | J387- Modul control uși partea pasagerului
J389 – Modul control uși, spate, dreapta |
30 |
| 3 | SE3 – Termosiguranță 3 (în suport siguranță) | 30 | J136 – Modul control reglaj scaun / coloana volan cu memorie | 30 |
| 4 | SE4 – Termosiguranță 4 (în suport siguranță) | 30 | J521 – Modul control scaun pasager cu memorie | 30 |
| 5 | SE5 – Termosiguranță 5 (în suport siguranță) | 30 | J522 – Modul control scaun spate cu memorie | 30 |
| 6 | SE6 – Termosiguranță 6 (în suport siguranță) | 30 | Z42 – Încălzitor picior spate stânga | 30 |
| 7 | SE7 – Termosiguranță 7 (în suport siguranță) | 30 | Z43 – Încălzitor picior spate dreapta | 30 |
| 8 | deschis | – | – | – |
| 9 | deschis | – | – | – |
| 10 | deschis | – | – | – |

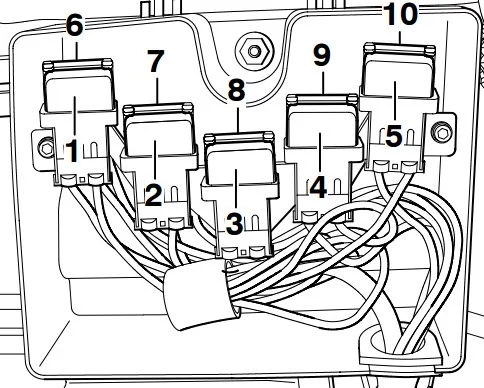

Panou relee în partea față dreaptă a spațiului pentru picioare – Releu
| Nr | Descriere |
| 1a | J496 – Releu pompă lichid răcire auxiliar motor (EC) (404) |
| 2b | deschis |
| 2a | deschis |
| 2b | deschis |
| 3a | J582 – Releu încălzire poziție ștergător parbriz (404) |
| 3b | J709 – Releu autorizare încălzire scaun (404) |
| 4 | J309 – Releu separare celule solare (79) |
| 5 | J681 – Releu alimentare 2 (bornă 15) (100) |
| 6 | J39 – Releu sistem curățare faruri (53) |
| 7 | J236 – Modul control Servotronic (631) |
| 7 | deschis |
| 8 | J669 – Releu întinzător centuri de siguranță |
