Volkswagen Caddy (2003-2015) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Caddy (2003–2015), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Volkswagen Caddy (2003-2005) – schema siguranței
Anul producției: 2003, 2004, 2005.
Siguranță brichetă (priză de alimentare) în Volkswagen Caddy (2003-2005) este siguranța 47 în cutia de siguranțe a compartimentului motor.
Poziție
- Siguranțe pe suportul siguranței A -SA- (în cutia electronicii, în stânga în compartimentul motor)
- Siguranțe pe suportul siguranței B -SB- (în stânga în compartimentul motor)
- Siguranțe pe suportul siguranței C -SC- (sub panoul de control stâng)
Poziția suportului siguranței A (A -SA-)
| Număr | Amperaj [A] | Descriere |
| 1 | 150 | Alternator -C- 90A / 110A |
| 1 | 200 | Alternator -C- 140A |
| 2 | 80 | Modul control servodirecție -J500-; Motor electromechanic servodirecție -V187-. |
| 3 | 80 | Controler ventilator radiator -J293-; Ventilator radiator -V7-; Ventilator radiator pe partea dreaptă a radiatorului -V35-; |
| 4 | 70 | Unitate control alimentare -J519-; Releu de deblocare contact X -J59-; Siguranță 7 pe suport cutie de siguranțe -SC7-; Siguranță 8 pe suport cutie de siguranțe -SC8-; Siguranță 28 pe suport cutie de siguranțe -SC28- până la -SC35-; |
| 5 | – | Neutilizat |
| 6 | 100 | Siguranțe pe suport cutie de siguranțe C -SC-; Siguranță 20 pe suport cutie de siguranțe -SC20- până la -SC24-; Siguranță 42 pe suport cutie de siguranțe -SC42- până la -SC56-; |
| 7 | 50 | Siguranțe pe suport cutie de siguranțe C -SC-; Siguranță 39 pe suport cutie de siguranțe -SC39- până la -SC41-; |
Poziția suportului siguranță sus E-box (B -SB-)
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Modul control Sistem antiblocare roți (ABS) -J104- |
| 2 | 30 | Modul control Sistem antiblocare roți (ABS) -J104- |
| 3 | – | Neutilizat |
| 4 | 5 | Unitate control alimentare -J519- |
| 5 | 20 | Unitate control alimentare -J519- Releu cu două tonuri -J4-; Releu Claxon -J413-; Claxon frecvență înaltă -H2-; Claxon frecvență joasă -H7-; |
| 6 | 20 | Bobină de aprindere 1 cu etapă de ieșire -N70-; Bobină de aprindere 2 cu etapă de ieșire -N127-; Bobină de aprindere 3 cu etapă de ieșire -N291-; Bobină de aprindere 4 cu etapă de ieșire -N292-; Transformator aprindere -N152-; |
| 7 | 5 | Comutator pedală frână -F47-; Module control motor; Senzor poziție ambreiaj -G476-; |
| 8 | 10 | Supapă recirculare gaze evacuare -N18-; Supapă electromagnetică filtru cărbune activ 1 -N80-; Supapă comutare colector admisie cu reglare variabilă -N156-; Rezistor protecție -N235-; Controler ventilator radiator -J293-; Motor supapă colector admisie -V157-; |
| 9 | 10 | Releu pompă combustibil -J17- (BDJ, BJB); Releu bujii aprindere -J52- (BDJ); Modul control automat perioadă aprindere -J79- (BJB); |
| 10 | 10 | Supapă recirculare gaze evacuare -N18-; Supapă electromagnetică reglare presiune supraalimentare -N75-; Supapă comutare ventilator recirculare gaze evacuare -N345-; |
| 11 | 25 | Modul control Motronic -J220- (BCA); Modul control Simos -J361- (BGU, BSE, BSF) |
| 11 | 30 | Modul control sistem injecție directă motorină -J248- (BDJ, BJB). |
| 12 | 15 | Senzor oxigen -G39- (BCA); Senzor oxigen după catalizator -G130- (BCA); |
| 13 | – | Neutilizat |
| 14 | – | Neutilizat |
| 15 | 25 | Demaror -B- |
| 16 | 15 | Modul control electronică coloana direcție -J527- |
| 17 | 10 | Unitate control panou instrumente -J285- |
| 18 | – | Neutilizat |
| 19 | 15 | Modul control cu display pentru sistem radio și navigație -J503-; Radio -R-; |
| 20 | 10 | Modul control electronică telefon mobil -J412- |
| 21 | – | Neutilizat |
| 22 | – | Neutilizat |
| 23 | – | Neutilizat |
| 24 | 10 | Interfață diagnostic bus date -J533- |
| 25 | – | Neutilizat |
| 26 | 5 | Releu tensiune alimentare terminal 30 -J317- (BDJ, BJB) |
| 26 | 10 | Modul control Motronic -J220- (BCA) |
| 27 | 10 | Element încălzire pentru capac ventilare carter ulei -N79- |
| 28 | – | Neutilizat |
| 29 | 20 | Injector cilindru 1 -N30- (BCA); Injector cilindru 2 -N31- (BCA); Injector cilindru 3 – N32- (BCA); Injector cilindru 4 -N33- (BCA); |
| 30 | 20 | Unitate de control auxiliară a încălzitorului -J364- |
| 31 | 30 | Motor ștergător față -V- |
| 32 | 10 | Injector cilindru 1 -N30- (BGU); Injector cilindru 2 -N31- (BGU); Injector cilindru 3 -N32- (BGU); Injector cilindru 4 -N33- (BGU); |
| 32 | 40 | Bujie aprindere 1 -Q10- (BDJ); Bujie aprindere 2 -Q11- |
| 33 | 15 | Pompă combustibil -G6- (BCA, BGU) |
| 33 | 40 | Bujie aprindere 3 -Q12- (BDJ); Bujie aprindere 4 -Q13- |
| 34 | – | Neutilizat |
| 34 | – | Neutilizat |
| 35 | – | Neutilizat |
| 36 | – | Neutilizat |
| 37 | – | Neutilizat |
| 38 | 10 | Regulator unghi faruri -E102- ; Acționare stânga reglaj faruri -V48-; Acționare dreapta reglaj faruri -V49- |
| 39 | 5 | Senzor nivel și temperatură ulei -G266-; Unitate de control în panoul de bord -J285- |
| 40 | 20 | Siguranțe pe suport cutie de siguranțe C -SC-; Siguranță 1 pe suport cutie de siguranțe -SC1- la -SC6-; Siguranță 9 pe suport cutie de siguranțe -SC9- la -SC16-; Siguranță 25 pe suport cutie de siguranțe -SC25- la -SC27-. |
| 41 | – | Neutilizat |
| 42 | 5 | Releu pompă combustibil -J17- (BCA, BGU) |
| 42 | 10 | Debitmetru aer -G70- (BJB) |
| 43 | – | Neutilizat |
| 44 | – | Neutilizat |
| 45 | 15 | Senzor oxigen -G39- (BGU) Senzor oxigen după catalizator -G130- (BGU) |
| 46 | – | Neutilizat |
| 47 | 40 | Unitate control alimentare -J519-, far stânga |
| 48 | 40 | Unitate control alimentare -J519-, far dreapta |
| 49 | – | Neutilizat |
| 50 | – | Neutilizat |
| 51 | 40 | Releu pompă aer secundar -J299- (BGU); Motor pompă aer secundar -V101- |
| 51 | 50 | Modul control automat perioadă aprindere -J179- (BJB) Bujie aprindere 1 -Q10-; Bujie aprindere 2 -Q11-; Bujie aprindere 3 -Q12-; Bujie aprindere 4 -Q13-. |
| 52 | – | Neutilizat |
| 53 | 25 | Controler ușă partea șoferului -J386-; Controler ușă față partea pasagerului -J387- |
| 54 | 50 | Controler ventilator radiator -J293-; Ventilator radiator -V7-; Ventilator dreapta lichid răcire -V35-; Comutator termic ventilator radiator -F18-; Ventilator radiator -V7- |

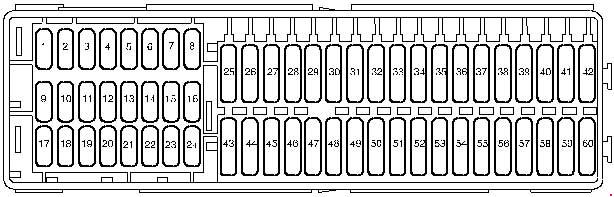

Poziția siguranțelor pe suportul siguranță C -SC-
| Număr | Amperaj [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 5 | Unitate de control a detectorului remorcii -J345- |
| 3 | 5 | Comutator ieșire încălzitor / căldură -E16-; Transmițător presiune înaltă -G65-. |
| 4 | – | Neutilizat |
| 5 | – | Neutilizat |
| 6 | – | Neutilizat |
| 7 | 5 | Regulator scaun șofer încălzit -E94-; Regulator scaun față partea pasagerului încălzit -E95-. |
| 8 | 5 | Element stânga încălzitor duză ștergător parbriz -Z20- Element dreapta încălzitor duză ștergător parbriz -Z21- |
| 9 | 5 | Unitate de control sistem airbag -J234-; Martor avertizare dezactivare airbag lateral partea pasagerului -K145-. |
| 10 | 5 | Unitate de control electronică telefon mobil -J412- |
| 11 | 10 | Controler servodirecție -J500- |
| 12 | – | Neutilizat |
| 13 | – | Neutilizat |
| 14 | 5 | Comutator sistem control tracțiune -E132-; Buton TCS și ESP -E256-; Unitate de control Sistem antiblocare roți (ABS) -J104-. |
| 15 | 10 | Comutator lumină marșarier -F4-; Releu funcționare încălzitor auxiliar -J485- (din mai 2004); Unitate de control cu display pentru sistem radio și navigație -J503- (echipament comercial) T16 -; Conexiune autodiagnosticare (T16 / 1) |
| 16 | 5 | Interfață diagnostic bus date -J533- |
| 17 | 7.5 | Lumină spate stânga și lumină spate proiectoare ceață -M41- (modele fără închidere centralizată) |
| 18 | – | Neutilizat |
| 19 | – | Neutilizat |
| 20 | – | Neutilizat |
| 21 | – | Neutilizat |
| 22 | 5 | Receptor telecomandă încălzitor auxiliar -R149- |
| 23 | 10 | Comutator lumină frână -F-; Bec frână stânga -M9-; Bec frână dreapta -M10-; Bec frână înaltă -M25-; Unitate de control Sistem antiblocare roți (ABS) -J104-. |
| 24 | 10 | Comutator lumină -E1-; Unitate de control sistem climatizare -J301-; Conector 16 pini -T16- (conector autodiagnosticare T16 /16) |
| 25 | 30 | Unitate de control scaun șofer încălzit -J131-; Unitate de control scaun față partea pasagerului încălzit -J132-. |
| 26 | 10 | J… – Unitate de control motor |
| 27 | 15 | Motor ștergător spate -V12- (din mai 2004) |
| 28 | 5 20 | Comutator lumină -E1- (modele cu închidere centralizată); Comutator lumină proiectoare ceață -E7- (modele fără închidere centralizată); Comutator lumină spate proiectoare ceață -E18- (modele fără închidere centralizată) |
| 29 | 15 | Motorul ștergătorului spate -V12- (până în aprilie 2004) |
| 30 | 25 | Comutatorul luminii -E1- (modele fără închidere centralizată); Siguranță 37 pe suportul siguranță C -SC37-; Siguranță 38 pe suportul siguranță C -SC38- |
| 31 | 15 | Releu de funcționare al încălzitorului auxiliar -J485- (până în aprilie 2004) |
| 32 | 15 | Pompă spălător parbriz -V5- |
| 33 | – | Neutilizat |
| 34 | – | Neutilizat |
| 35 | 40 | Ventilator aer proaspăt -V2- Releu de funcționare al încălzitorului auxiliar -J485- |
| 36 | – | Neutilizat |
| 37 | 15 | Bec faruri de întâlnire dreapta -M31- (modele fără închidere centralizată) |
| 38 | 15 | Bec faruri de întâlnire stânga -M29- (doar modele fără închidere centralizată) |
| 39 | – | Neutilizat |
| 40 | 20 | Unitate control detector remorcă -J345- |
| 41 | 20 | Priză remorcă -U10- |
| 42 | 15 30 | Priză 12 V -U5- (lângă maneta frânei de mână) Priză 12 V 2 -U18- (portbagaj stânga) |
| 43 | 15 | Pompă combustibil electrică 2 relee -J49- (BCA, BGU); Releu pompă combustibil -J17- (BDJ, BJB); Pompă presiune sistem combustibil -G6- |
| 44 | 5 | Senzor monitorizare interior -G273-; Transmițător înclinare vehicul -G384-; Semnal acustic -H12- |
| 45 | 5 | Unitate control selecție antenă -J515- |
| 46 | 7.5 | Unitate control alimentare -J519- (Iluminare interioară) |
| 47 | 25 30 | Brichetă -U1- brichetă spate -U9- |
| 48 | 20 | Releu sistem spălător faruri -J39-; Pompă sistem spălător faruri -V11-; |
| 49 | 10 | Controler ușă partea șoferului -J386-; Controler ușă față partea pasagerului -J387- |
| 50 | – | Neutilizat |
| 51 | – | Neutilizat |
| 52 | 25 | Releu ventilator aer proaspăt -J13-; Unitate control alimentare -J519-. |
| 53 | 25 | Unitate centrală control sistem confort -J393- |
| 54 | – | Neutilizat |
| 55 | – | Neutilizat |
| 56 | – | Neutilizat |
| 57 | – | Neutilizat |
| 58 | – | Neutilizat |
Volkswagen Caddy – schema cutiei de siguranțe
Anul producției: 2005, 2006, 2007, 2008, 2009.
Siguranță brichetă (priză de alimentare) în Volkswagen Caddy este siguranța 47 în blocul siguranțe din compartiment motor.
Poziție
- Siguranțe pe suportul siguranțe A -SA- (pe panoul electronic, în stânga în compartiment motor)
- Siguranțe pe suportul siguranțe B -SB- (în stânga în compartiment motor)
- Siguranțe pe suportul siguranțe C -SC- (sub panoul de instrumente stâng)

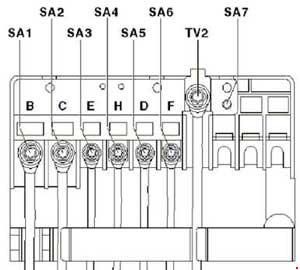

Poziția suportului siguranțe A (A -SA-)
Schema cutiei de siguranțe – poziția de montare a suportului siguranțe A (A -SA-)
VW Caddy – siguranțe – descriere
| Număr | Amperi [A] | Descriere |
| 1 | 150 | Alternator -C- 90A / 110A |
| 1 | 200 | Alternator -C- 140A |
| 2 | 80 | Modul control servodirecție -J500-;
Motor electromechanic servodirecție -V187-; |
| 3 | 50 | Controler ventilator radiator -J293- ;
Ventilator radiator -V7-; Ventilator lichid răcire dreapta -V35-; Comutator termic ventilator radiator -F18-; Ventilator radiator -V7-. |
| 3 | 80 | Unitate control ventilator radiator -J293-1 ) |
| 4 | 50 2) 80 3) |
Unitate control alimentare -J519- 2);
Releu deblocare contact X -J59- 2); Siguranță 7 pe suport cutia de siguranțe -SC7-; Siguranță 8 pe suport cutia de siguranțe -SC8-; Siguranță 28 pe suport cutia de siguranțe -SC28- până la -SC33-. |
| 5 | 100 | Neutilizat (din mai 2005 până în noiembrie 2006);
Siguranțe pe suport cutia de siguranțe C -SC- (din noiembrie 2006); Siguranță 20 pe suport cutia de siguranțe -SC20- până la -SC24-; Siguranță 42 pe suport cutia de siguranțe -SC42- până la -SC52- (până în aprilie 2009); Siguranță 42 pe suport cutia de siguranțe -SC42- până la -SC53- (din mai 2009). |
| 6 | 100 | Siguranțe pe suport cutia de siguranțe C -SC- (din mai 2005 până în noiembrie 2006);
Siguranță 20 pe suport cutia de siguranțe -SC20- până la -SC24-; Siguranță 42 pe suport cutia de siguranțe -SC42- până la -SC52-; Neutilizat (din noiembrie 2006); Releu putere mare -J360- (din septembrie 2007); Element auxiliar încălzitor aer -Z35-. |
| 6 6) | 50 | Releu putere mică -J359- 4);
Element auxiliar încălzitor aer -Z35-. |
| 7 | 50 | Siguranțe pe suport cutia de siguranțe C -SC-;
Siguranță 39 pe suport cutia de siguranțe -SC39- până la -SC41- 5). |
| 7 6) | 100 | Releu putere mare -J360- 5);
Element auxiliar încălzitor aer -Z35-. |
| 1) Doar modele cu ventilator capacitate mare 2) Doar modele cu închidere centralizată 3) Doar modele fără închidere centralizată 4) Doar modele cu prindere remorcă 5) Doar modele cu încălzitor auxiliar (PTC) 6) din mai 2008 |
||
Poziția suportului cutiei de siguranțe sus E-box (B -SB-)
| Număr | Amperaj [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 15 5 1) |
Modul control electronic coloana volan -J527-;
Neutilizat (din mai 2008). |
| 3 | 5 | Unitate control alimentare -J519- |
| 4 | 30 | Modul control Sistem antiblocare roți (ABS) -J104- |
| 5 | 15 | Unitate mecatronică pentru cutie cu dublu ambreiaj -J743- |
| 6 | 5 | Unitate control în panoul de bord -J285-;
Modul control electronic coloana volan -J527- (din mai 2008). |
| 7 | 40 | Neutilizat (până în mai 2008);
Terminal 15 releu tensiune alimentare 2 -J681- (din mai 2008). |
| 8 | 15 | Modul control cu display pentru sistem radio și navigație -J503-;
Radio -R-. |
| 9 | 10 5 1) |
Modul control electronic gestionare telefon mobil -J412- |
| 10 | 10 | Releu alimentare curent Motronic -J271- (BUD, BSX);
Terminal 30 releu tensiune alimentare -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM); Modul control Motronic -J220- (BCA); Modul control motor -J623- (BSX, BUD). |
| 11 | 20 | Unitate control auxiliar încălzitor -J364- |
| 12 | 5 | Interfață diagnostic bus date -J533- |
| 13 | 25 15 1) |
Modul control motor -J623- (BSX, BUD);
Modul control Simos -J361- (BGU, BSE, BSF). |
| 13 | 30 | Modul control sistem injecție directă motorină -J248- (BDJ, BLS, BJB, BST, BSU, BMM);
Modul control Motronic -J220- (BCA). |
| 14 | 20 | Bobină de aprindere 1 cu etapă de ieșire -N70- (BCA, BSX, BUD);
Bobină de aprindere 2 cu etapă de ieșire -N127- (BCA, BSX, BUD); Bobină de aprindere 3 cu etapă de ieșire -N291- (BCA, BSX, BUD); Bobină de aprindere 4 cu etapă de ieșire -N292- (BCA, BSX, BUD); Transformator de aprindere -N152- (BGU, BSE, BSF, BSX). |
| 15 | 5 | Releu pompă combustibil -J17- (BDJ, BST, BLS, BSU, BJB, BMM);
Releu bujii incandescente -J52- (BDJ, BST); Modul control automat perioadă aprindere -J179- (BLS, BSU, BJB, BMM). |
| 15 | 10 | Releu dezactivare pompă combustibil -J333- (BSX);
Injector cilindru 1 -N30- (BUD); Injector cilindru 2 -N31- (BUD); Injector cilindru 3 -N32- (BUD); Injector cilindru 4 -N33- (BUD); Injector gaz 1 -N366- (BSX); Injector gaz 2 -N367- (BSX); Injector gaz 3 -N368- (BSX); Injector gaz 4 -N369- (BSX). |
| 16 | 30 | Modul control Sistem antiblocare roți (ABS) -J104- |
| 17 | 20 | Unitate control alimentare -J519-;
Releu semnal acustic -J413-; Claxon ton înalt -H2-; Claxon ton jos -H7-. |
| 18 | 30 | Unitate control special vehicul -J608- |
| 19 | 30 | Motor ștergător față -V- |
| 20 | 40 | Bujie incandescentă 3 -Q12- (BDJ, BST);
Bujie incandescentă 4 -Q13- (BDJ, BST). |
| 21 | 10 | Încălzitor cu sondă lambda -Z19- (BLS, BMM) |
| 21 | 15 | Încălzitor sondă lambda -Z19- (BGU, BSE, BSF, BCA, BSX, BUD);
Încălzitor sondă lambda 1 post catalizator -Z29- (BGU, BSE, BSF, BCA, BSX, BUD). |
| 22 | 5 | Comutator pedală frână -F47- (până în mai 2006);
Transmițător poziție ambreiaj -G476-. |
| 23 | 5 | Releu pompă aer secundară -J299- (BGU, BSE);
Supapă recirculare gaze de eșapament -N18- (BDJ, BST). |
| 23 | 10 | Supapă recirculare gaze de eșapament -N18- (BJB, BSU);
Supapă electromagnetică reglare presiune supraalimentare -N75- (BJB, BLS, BSU, BMM); Supapă comutare radiator recirculare gaze de eșapament -N345- (BJB, BLS, BSU, BMM) Închidere rezervor – supapă închidere 1 -N361- (BSX); Supapă închidere rezervor 2 -N362- (BSX); Supapă închidere rezervor 3 -N363- (BSX); Supapă presiune înaltă alimentare gaz -N372- (BSX); Închidere rezervor supapă 4 -N429- (BSX). |
| 24 | 10 | Supapă recirculare gaze de eșapament -N18- (BCA);
Injector cilindru 1 -N30- (BSX); Injector cilindru 2 -N31- (BSX); Injector cilindru 3 -N32- (BSX); Injector cilindru 4 -N33- (BSX); Electrovalvă filtru cărbune activ supapă 1 -N80- (BCA, BGU, BSE, BSF, BUD); Supapă comutare colector admisie variabil -N156- (BGU, BSE, BSF); Motor clapetă colector admisie -V157- (BDJ, BST); Controler ventilator radiator -J293-; Rezistor protector -N235-. |
| 25 | 40 | Unitate control alimentare -J519-, far dreapta |
| 26 | 40 | Unitate control alimentare -J519-, far stânga |
| 27 | 40 | Releu pompă aer secundară -J299- (BGU, BSE);
Motor pompă aer secundară -V101-; Bujie incandescentă 1 -Q10- (BDJ, BST); Bujie incandescentă 2 -Q11- (BDJ, BST). |
| 27 | 50 | Modul control automat perioadă aprindere -J179- (BJB, BLS, BSU, BMM);
Bujie incandescentă 1 -Q10-; Bujie incandescentă 2 -Q11-; Bujie incandescentă 3 -Q12-; Bujie incandescentă 4 -Q13-. |
| 28 | 40 | Releu tensiune alimentare terminal 15 2 -J681- |
| 29 | 30 | Controler ușă șofer -J386- (doar modele cu geamuri electrice);
Controler ușă partea pasagerului față -J387- (doar modele cu geamuri electrice). |
| 30 | 30 | Siguranțe pe suport cutia de siguranțe C -SC- (vehicule speciale);
Siguranță 18 pe suport cutia de siguranțe -SC18-; Siguranță 19 pe suport cutia de siguranțe -SC19-; Siguranță 36 pe suport cutia de siguranțe -SC36-; Siguranță 53 pe suport cutia de siguranțe -SC53- până la -SC56-. |
| 30 | 50 | Releu putere joasă -J358- (din septembrie 2007);
Element auxiliar încălzitor aer -Z35-. |
| 1) din mai 2007 | ||

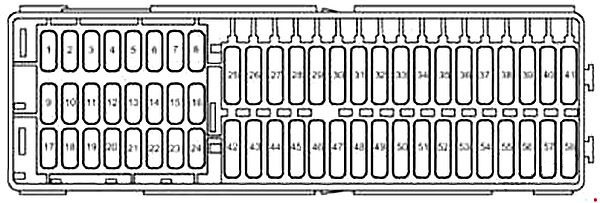

Poziția siguranțelor pe suportul siguranță C -SC- (mai 2005 – mai 2007)
| Număr | Amperaj [A] | Descriere |
| 1 | – 10 |
Neutilizat (până în mai 2006);
Conector 10 poli -T10c- (din noiembrie 2006; doar pentru modele cu interfață electrică). |
| 1 | 10 15 1) |
Comutator radio bidirecțional -E72- (se referă doar la vehicule speciale);
Motor continuă să funcționeze fără buton cheie -E489- (se referă doar la vehicule speciale); Unitate de control vehicul special -J608- (până în noiembrie 2006; se referă doar la vehicule speciale); Conector 4 poli -T4g- (se referă doar la vehicule speciale). |
| 2 | 5 | Releu pompă combustibil -J17- (BCA, BGU, BSE, BSF, BUD, BSX);
Releu tensiune alimentare terminal 15 -J329- (BGU, BSE, BSF, BUD, BSX); Interfață diagnostic bus date -J533-; Unitate de control motor -J623 -. |
| 3 | 5 | Regulator soclu faruri -E102-
Motor controler soclu far stânga -V48- Motor controler soclu far dreapta -V49- Comutator sistem control tracțiune -E132- (din noiembrie 2006); Buton TCS și ESP -E256- (din noiembrie 2006); Manetă cutie de viteze – E313- (din noiembrie 2006; doar modele cu cutie cu schimbare directă); Comutator lumină frână -F- (din noiembrie 2006); Controler ABS -J104- (din noiembrie 2006); Controler detector remorcă -J345- (din noiembrie 2006); Unitate de control servodirecție -J500- (din noiembrie 2006; doar modele cu servodirecție); Unitate de control senzori manetă cutie de viteze -J587- (din noiembrie 2006; doar modele cu cutie directă); Unitate mecatronică pentru cutie cu dublu ambreiaj -J743- (din noiembrie 2006; doar modele cu cutie directă). |
| 4 | 5 | Unitate de control electronică gestionare telefon mobil -J412- (doar modele cu telefon) |
| 5 | 15 | Senzor masă aer -G70- (BLS, BSU, BJB, BDJ, BST);
Element încălzire ventilare cutie motor -N79- (BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB); Comutator lumină marșarier -F4- (din noiembrie 2006); Releu funcționare încălzitor auxiliar -J485- (din noiembrie 2006; doar modele cu încălzitor auxiliar lichid); Conector 16 poli -T16- (din noiembrie 2006; conexiune pentru autodiagnostic). |
| 5 | 10 | Element încălzire ventilare cutie motor -N79- (BSX);
Electrovalvă sistem filtru cărbune activ 1 -N80- (BSX); Conector 16 poli -T16- (din noiembrie 2006; conector autodiagnostic); Comutator lumină marșarier -F4- (din noiembrie 2006); Releu funcționare încălzitor auxiliar -J485- (din noiembrie 2006; doar modele cu încălzitor auxiliar lichid). |
| 6 | 5 | Unitate de control airbag -J234-;
Lampă avertizare dezactivare airbag partea pasagerului -K145-. |
| 7 | 5 | Comutator ieșire încălzitor/căldură -E16- (doar modele cu scaun încălzit și fără închidere centralizată);
Controler sistem climatizare -J301- (doar modele cu scaun încălzit și fără închidere centralizată); Neutilizat (din noiembrie 2006). |
| 8 | 5 | Element încălzire pulverizator -Z20- (doar modele fără închidere centralizată);
Element încălzire pulverizator -Z21- (doar modele fără închidere centralizată); Neutilizat (din noiembrie 2006). |
| 9 | 10 | Controler servodirecție -J500- (doar modele cu servodirecție);
Neutilizat (din noiembrie 2006). |
| 10 | 10 | Comutator lumină marșarier -F4-;
Releu funcționare încălzitor auxiliar -J485- (doar modele cu încălzitor auxiliar lichid); Conector 16 poli -T16- (conector autodiagnostic); Neutilizat (din noiembrie 2006). |
| 11 | – | Neutilizat (se referă până în mai 2006) |
| 11 | 10 | Conector 2 poli -T2ab- (se referă doar la vehicule speciale, utilizat din iunie 2006) |
| 12 | – | Neutilizat (se referă până în mai 2006) |
| 12 | 5 | Comutator lumini interioare (taxi) -E115- (doar taxi);
Comutator semnale taxi -E138- (doar taxi); Buton sistem handsfree -E487- (doar taxi); Contor taxi -G41- (doar taxi). |
| 12 | 10 | Conector 2 poli -T2ac- (se referă doar la vehicule speciale);
Conector 28 poli -T28a- (se referă doar la vehicule speciale). |
| 13 | 5 | Unitate de control detector remorcă -J345- (doar modele cu suport remorcă și fără închidere centralizată);
Neutilizat (din noiembrie 2006). |
| 14 | 5 | Comutator sistem control tracțiune -E132-;
Buton TCS și ESP -E256-; Controler ABS -J104-; Comutator lumină frână -F- (în vigoare din iunie 2006) |
| 15 | 5 | Manetă cutie de viteze -E313- (doar modele cu cutie directă);
Unitate de control senzori manetă cutie de viteze -J587- (doar modele cu cutie directă); Unitate mecatronică pentru cutie cu dublu ambreiaj -J743- (doar modele cu cutie directă); Neutilizat (din noiembrie 2006). |
| 16 | 5 | Comutator ieșire încălzitor / căldură -E16- (doar modele fără sistem de climatizare);
Senzor presiune înaltă -G65- (doar modele cu sistem de climatizare); Senzor nivel ulei și temperatură ulei -G266- (doar pentru modele cu afișaj flexibil intervale de întreținere); Control unitate în panoul de instrumente -J285-. |
| 17 | 7.5 | Lumină spate stânga și bec lumină spate proiectoare de ceață -M41- (modele fără închidere centralizată);
Comutator contact lumină spate proiectoare de ceață -F216- (doar modele cu remorcă și fără închidere centralizată). |
| 18 | 5 | Neutilizat (se referă până în mai 2006);
Telecomandă alarme taxi, unitate de control -J601- (doar taxi, utilizat din iunie 2006); Conector 10 poli -T10c- (doar pentru modele cu interfață electrică) (din noiembrie 2006). |
| 19 | 5 | Neutilizat (până în mai 2006);
Conector 10 poli -T10c- (doar pentru modele fără interfață electrică, utilizat din iunie 2006). |
| 19 | 10 | Taximetrist -G41- (doar taxi, în vigoare din iunie 2006);
Radio bidirecțional -R8- (doar taxi, utilizat din iunie 2006). |
| 20 | 5 | |
| 29 | 15 | Motor ștergător spate -V12- (doar modele cu ștergător spate) |
| 30 | 5 | Comutator ieșire încălzitor / căldură -E16- (doar modele cu încălzire scaun și închidere centralizată);
Unitate de control sistem climatizare -J301- (doar modele cu încălzire scaun și închidere centralizată). |
| 30 | 25 | Comutator lumină -E1- (doar modele fără închidere centralizată) |
| 31 | 15 | Unitate de control alimentare -J519- |
| 32 | 5 | Element încălzitor pulverizator stâng -Z20- (doar modele cu închidere centralizată);
Element încălzitor pulverizator drept -Z21- (doar modele cu închidere centralizată). |
| 33 | 40 | Comutator ieșire încălzitor/căldură -E16-;
Unitate de control sistem climatizare -J301-; Releu funcționare încălzitor auxiliar -J485- (doar modele fără încălzitor auxiliar lichid). |
| 34 | – | Neutilizat |
| 35 | – | Neutilizat |
| 36 | – | Neutilizat (se referă până în mai 2006) |
| 36 | 20 | Conector 10 poli -T10ai- (se referă doar la vehicule speciale, utilizat din iunie 2006) |
| 37 | 15 | Bec lumină faruri de întâlnire drept -M31- (modele fără închidere centralizată) |
| 38 | 15 | Bec lumină faruri de întâlnire stâng -M29- (doar modele fără închidere centralizată) |
| 38 | 10 | Lumină fluorescentă spate plafon înalt -W41- (se referă doar la vehicule speciale, utilizat din iunie 2006);
Lumină fluorescentă centrală plafon înalt -W42- (se referă doar la vehicule speciale, utilizat din iunie 2006). |
| 39 | – | Neutilizat |
| 40 | 20 | Unitate de control detector remorcă -J345- |
| 41 | 20 | Priză remorcă -U10- |
| 42 | 15 | Priză 12 V -U5- (fără priză 12 V, în portbagaj) |
| 42 | 30 | Priză 12 V -U5- (lângă maneta frânei de mână);
Priză 12 V 2 -U18- (portbagaj stânga). |
| 43 | 15 | Pompa electrică combustibil 2 relee -J49- (BCA, BGU, BSE, BSF, BUD, BSX);
Releu pompă combustibil -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX). |
| 44 | 5 | Senzor monitorizare interior -G273-;
Transmițător înclinare vehicul -G384-; Semnal acustic -H12-; Neutilizat (din noiembrie 2006). |
| 45 | 5 | Unitate de control selecție antenă -J515- (utilizat până în mai 2006) |
| 45 | 20 | Releu sistem pulverizatoare faruri -J39- (din noiembrie 2006; doar modele cu sistem pulverizatoare faruri);
Pompă sistem pulverizatoare faruri -V11- (din noiembrie 2006; doar modele cu sistem pulverizatoare faruri). |
| 45 | 30 | Conector 10 poli -T10ai- (se referă doar la vehicule speciale, utilizat din iunie 2006) |
| 46 | 7.5 | Unitate de control alimentare -J519- (Iluminare interioară) |
| 47 | 25 | Brichetă -U1- |
| 48 | 20 | Releu sistem pulverizatoare faruri -J39- (până în noiembrie 2006);
Pompă sistem pulverizatoare faruri -V11- (până în noiembrie 2006). |
| 48 | 30 | Unitate de control încălzire scaune față -J774- (din noiembrie 2006; doar modele cu încălzitor auxiliar lateral) |
| 49 | 10 | Controler ușă șofer -J386- (doar modele cu închidere centralizată);
Controler uși față partea pasagerului -J387- (doar modele cu închidere centralizată). |
| 50 | 25 | Unitate centrală de control sistem confort -J393- |
| 51 | 30 | Unitate de control încălzire scaun șofer -J131- (până în noiembrie 2006);
Unitate de control încălzire scaun partea pasagerului față -J132- (până în noiembrie 2006); Unitate de control încălzire scaune față -J774-. |
| 52 | 25 | Releu ventilator aer proaspăt -J13- (doar modele cu încălzitor auxiliar);
Unitate de control alimentare bord -J519-; Geam spate încălzit -Z1-. |
| 53 | – | Neutilizat |
| 54 | – | Neutilizat |
| 55 | – | Neutilizat |
| 56 | – | Neutilizat |
| 57 | 5 | Neutilizat (până în mai 2006);
Memorie date accidente -J754- (se referă doar la vehicule speciale, în vigoare din iunie 2006); Conector 10 poli -T10c- (din noiembrie 2006; doar pentru modele cu interfață electrică). |
| 58 | 10 | Neutilizat (până în mai 2006);
Conector 4 poli -T4g- (se referă doar la vehicule speciale, utilizat din iunie 2006). |
| 1) din noiembrie 2006 | ||
Poziția siguranțelor pe suportul siguranță C -SC- (mai 2007 – mai 2009)
<tr
| Număr | Amperi [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | – | Neutilizat |
| 3 | – | Neutilizat |
| 4 | – | Neutilizat |
Volkswagen Caddy (2008-2010) – schema cutiei de siguranțe
Anul producției: 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în Volkswagen Caddy este siguranța 47 în cutia de siguranțe din compartiment motor.
Poziție
- Siguranțe pe suportul siguranță A -SA- (în cutia electronicii, pe partea stângă a compartimentului motor)
- Siguranțe pe suportul siguranță B -SB- (pe partea stângă a compartimentului motor)
- Siguranțe pe suportul siguranță C -SC- (sub panoul de instrumente stâng)
Poziția suportului siguranță A (A -SA-)
| Număr | Amperaj [A] | Descriere |
| 1 | 150 | Alternator -C- 90A / 110A |
| 1 | 200 | Alternator -C- 140A |
| 2 | 80 | Modul control servodirecție -J500-;
Motor electromechanic servodirecție -V187-. |
| 3 | 50 | Controler ventilator radiator -J293-;
Ventilator radiator -V7-; Ventilator lichid răcire dreapta -V35-; Comutator termic ventilator radiator -F18-; Ventilator radiator -V7-. |
| 4 | 50 2) 80 3) |
Unitate control alimentare -J519- 2)
Releu de deblocare contact X -J59- 2) Siguranță 7 pe suport cutie de siguranțe -SC7- Siguranță 8 pe suport cutie de siguranțe -SC8- Siguranță 28 pe suport cutie de siguranțe -SC28- până la -SC33- |
| 5 | 100 | Siguranțe pe suport cutie de siguranțe C -SC-
Siguranță 20 pe suport cutie de siguranțe -SC20- până la -SC24- Siguranță 42 pe suport cutie de siguranțe -SC42- până la -SC52- |
| 6 | 40 | Releu putere termică mică -J359- 4)
Element suplimentar încălzitor aer -Z35- |
| 7 | 80 | Releu putere termică mare -J360- 4 )
Element încălzitor aer auxiliar -Z35- |
| 1) Doar modele cu ventilator radiator fără trepte 2) Doar modele cu închidere centralizată 3) Doar modele fără închidere centralizată 4) Doar modele cu încălzitor aer suplimentar (PTC) |
||
Poziția suportului siguranță sus E-box (B -SB-)
| Număr | Amperaj [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | – | Neutilizat |
| 3 | 5 | Unitate control alimentare -J519- |
| 4 | 30 | Modul control Sistem antiblocare roți (ABS) -J104- |
| 5 | 15 | Unitate mecatronică pentru cutie automată cu dublu ambreiaj -J743- |
| 6 | – | Neutilizat |
| 7 | 40 | Releu tensiune alimentare contact 15 2 -J681- |
| 8 | 15 | Modul control cu display pentru sistem radio și navigație -J503-
Radio -R- |
| 9 | 5 | Modul control electronic gestionare telefon mobil -J412-
Neutilizat (din mai 2009) |
| 10 | 10 | Releu alimentare curent Motronic -J271- (BUD, BSX)
Term. 30 releu tensiune alimentare -J317- (BDJ, BST, BLS, BMM, BSU, BJB) Modul control motor -J623- (BSX, BUD) |
| 11 | 20 | Unitate control auxiliar încălzitor -J364- |
| 12 | 5 | Interfață diagnostic bus date -J533-
Neutilizat (din mai 2009) |
| 13 | 15 | Modul control motor -J623- (BSX, BUD)
Modul control Simos -J361- (BSE, BSF) |
| 13 | 30 | Modul control sistem injecție directă motorină -J248- (BDJ, BJB, BLS, BMM, BST, BSU) |
| 14 | 20 | Bobină de aprindere 1 cu etapă de ieșire -N70- (BSX, BUD);
Bobină de aprindere 2 cu etapă de ieșire -N127- (BSX, BUD); Bobină de aprindere 3 cu etapă de ieșire -N291- (BSX, BUD); Bobină de aprindere 4 cu etapă de ieșire -N292 – (BSX, BUD); Transformator de aprindere -N152- (BSE, BSF, BSX). |
| 15 | 5 | Releu pompă combustibil -J17- (BDJ, BJB, BLS, BMM, BST, BSU);
Releu bujii incandescente -J52- (BDJ, BST); Modul control automat perioadă aprindere -J179- (BJB, BLS, BMM, BSU). |
| 15 | 10 | Releu dezactivare pompă combustibil -J333- (BSX)
Injector cilindru 1 -N30- (BUD) Injector cilindru 2 -N31- (BUD) Injector cilindru 3 -N32- (BUD) Injector cilindru 4 -N33- (BUD) Injector gaz 1 -N366- (BSX) Injector gaz 2 -N367- (BSX) Injector gaz 3 -N368- (BSX) Injector gaz 4 -N369- (BSX) |
| 16 | 30 | Unitate control alimentare -J519-, far dreapta |
| 17 | – | Neutilizat |
| 18 | 30 | Unitate control special vehicul -J608- |
| 19 | 30 | Motor ștergător față -V- |
| 20 | 40 | Bujie incandescență 3 -Q12- (BDJ, BST);
Bujie incandescență 4 -Q13- (BDJ, BST). |
| 20 | 10 | Supapă închidere rezervor 1 -N361- (BSX) (din mai 2009);
Supapă închidere rezervor 2 -N362- (BSX) (din mai 2009); Supapă închidere rezervor 3 -N363- (BSX) (din mai 2009 ); Supapă închidere rezervor 4 -N429- (BSX) (din mai 2009); Supapă închidere rezervor 5 -N430- (BSX) (din mai 2009). |
| 21 | 10 | Încălzitor cu sondă lambda -Z19- (BLS, BMM) |
| 21 | 15 | Încălzitor sondă lambda -Z19- (BSE, BSF, BSX, BUD);
Încălzitor sondă lambda 1 după catalizator -Z29- (BSE, BSF, BSX, BUD). |
| 22 | 5 | Transmițător poziție ambreiaj -G476- |
| 23 | 5 | Releu pompă aer secundară -J299- (BSE);
Supapă recirculare gaze evacuare -N18- (BDJ, BST). |
| 23 | 10 | Supapă recirculare gaze evacuare -N18- (BJB, BSU);
Electrovalvă reglare presiune supraalimentare -N75- (BJB, BLS, BMM, BSU); Supapă comutare radiator recirculare gaze evacuare -N345- (BJB, BLS, BMM, BSU); Închidere rezervor- supapă închidere 1 -N361- (BSX) (până în mai 2009); Supapă închidere rezervor 2 -N362- (BSX) (până în mai 2009); Supapă închidere rezervor 3 -N363- (BSX) (până în mai 2009); Înaltă- supapă presiune pentru funcționare pe gaz -N372- (BSX); Supapă închidere rezervor 4 -N429- (BSX) (până în mai 2009). |
| 24 | 10 | Injector cilindru 1 -N30- (BSX);
Injector cilindru 2 -N31- (BSX); Injector cilindru 3 -N32- (BSX); Injector cilindru 4 -N33- (BSX); Electrovalvă filtru cărbune 1 -N80- (BSE, BSF, BUD); Supapă variabilă comutare colector admisie -N156- (BSE, BSF); Motor clapetă colector admisie -V157- (BDJ, BST); Controler ventilator radiator -J293-; Rezistor protecție -N235-. |
| 25 | 40 | Modul control Sistem antiblocare roți (ABS) -J104- |
| 26 | 40 | Unitate control alimentare -J519-, far stânga |
| 27 | 40 | Releu pompă aer secundară -J299- (BSE);
Motor pompă aer secundară -V101-; Bujie incandescență 1 -Q10- (BDJ, BST); Bujie incandescență 2 -Q11- (BDJ, BST). |
| 27 | 50 | Modul control automat perioadă aprindere -J179- (BJB, BLS, BMM, BSU);
Bujie incandescență 1 -Q10-; Bujie incandescență 2 -Q11-; Bujie incandescență 3 -Q12-; Bujie incandescență 4 -Q13-. |
| 28 | – | Neutilizat |
| 29 | 30 | Siguranțe pe suport cutia de siguranțe C -SC- (vehicule speciale);
Siguranță 18 pe suport cutia de siguranțe -SC18-; Siguranță 19 pe suport cutia de siguranțe -SC19-; Siguranță 35 pe suport cutia de siguranțe -SC35- până la -SC39-; Siguranță 57 pe suport cutia de siguranțe -SC57-; Siguranță 58 pe suport cutia de siguranțe -SC58-. |
| 30 | 50 | Siguranțe pe suport cutia de siguranțe C -SC- (doar cu cârlig remorcă) (până în mai 2009);
Siguranță 39 pe suport cutia de siguranțe -SC39- până la -SC41-; Siguranțe pe suport cutia de siguranțe C -SC- (doar cu cârlig remorcă) (din mai 2009); Siguranță 40 pe suport cutia de siguranțe -SC40- până la -SC42-. |
Poziția siguranțelor pe suportul siguranță C -SC-
| Număr | Amperaj [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | – | Neutilizat |
| 3 | – | Neutilizat |
| 4 | – | Neutilizat |
| 5 | – | Neutilizat |
| 6 | – | Neutilizat |
| 7 | – | Neutilizat |
| 8 | – | Neutilizat |
| 9 | 10 | Conector 4 poli -T4g- (se referă doar la vehicule speciale);
Conector 10 poli -T10c- (doar pentru modele cu interfață electrică). |
| 10 | 5 | Releu pompă combustibil -J17- (BSE, BSF, BUD, BSX);
Releu tensiune alimentare contact 15 -J329- (BSE, BSF); Interfață diagnostic bus date -J533-; Modul control motor -J623-. |
| 11 | 5 | Modul control asistență parcare -J446- (doar modele cu asistență parcare) |
| 12 | 5 | Contor kilometraj taxi -G41- (doar taxi);
Contor kilometraj taxi oglindă -G511- (doar taxi). |
| 12 | 10 | Conector 2 poli -T2ac- (se referă doar la vehicule speciale);
Conector 28 poli -T28a- (se referă doar la vehicule speciale). |
| 13 | 5 | Regulator debit faruri -E102-;
Motor control debit far stânga -V48-; Motor control debit far dreapta -V49-; Comutator sistem control tracțiune -E132-; Buton TCS și ESP -E256-; Manetă cutie -E313- (doar modele cu cutie directă); Comutator lumini frână -F-; Releu lumini frână -J111- (doar modele fără închidere centralizată); Controler ABS -J104-; Controler detector remorcă -J345-; Controler servodirecție -J500- (doar modele cu servodirecție); Control senzori manetă cutie unitate -J587- (doar modele cu cutie directă); Unitate mecatronică pentru cutie cu dublu ambreiaj -J743- (doar modele cu cutie directă); Modul control tracțiune integrală -J492-. |
| 14 | 5 | Senzor masă aer -G70- (BLS, BSU, BJB, BDJ, BST, BMM, CHWA);
Element încălzire ventilare carter motor -N79- (BSE, BSF, BLS, BSU, BJB, BSX, BMM, CHWA); Comutator lumină marșarier – 4-; Contact auxiliar încălzitor -J485- (doar la modele cu încălzitor auxiliar lichid); Electrovalvă cu cărbune activat, sistem filtrare 1 -N80- (BSX) 16 pini -T16- (conexiune autodiagnosticare). |
| 15 | 5 | Modul control airbag -J234-;
Martor dezactivare airbag partea pasagerului -K145-. |
| 16 | 5 | Comutator ieșire încălzitor / căldură -E16- (doar modele fără sistem de climatizare);
Senzor presiune înaltă -G65- (doar modele cu sistem de climatizare); Senzor nivel și temperatură ulei -G266- (doar pentru modele cu afișaj flexibil intervale de service); Modul control Climatronic -J255- (doar modele cu Climatronic); Modul control bord -J285-; Releu putere termică joasă -J359- (doar modele cu încălzitor PTC (cu coeficient de temperatură pozitiv)); Releu putere termică înaltă -J360- (doar modele cu încălzitor PTC (cu coeficient de temperatură pozitiv)); Oglindă retrovizoare automată anti-orbire -Y7-; Senzor calitate aer -G238- (doar modele cu Climatronic). |
| 17 | 7.5 | Lumină spate stânga și bec lumină spate proiectoare ceață -M41- (modele fără închidere centralizată);
Comutator contact lumină spate proiectoare ceață -F216- (doar modele cu remorcă și fără închidere centralizată). |
| 18 | 5 | Telecomandă alarmă taxi, modul control -J601- (doar taxi);
Conector 10 poli -T10c- (doar pentru modele cu interfață electrică). |
| 19 | 5 | Conector 10 poli -T10c- (doar pentru modele cu interfață electrică) |
| 19 | 10 | Contor kilometraj taxi -G41- (doar taxi);
Contor kilometraj taxi oglindă -G511- (doar taxi); Radiotelefon bidirecțional -R8- (doar taxi). |
| 20 | 7.5 | Modul control alimentare -J519- (Iluminare interioară) |
| 21 | 10 | Selector manetă -E313- (doar în modele cu DSG);
Comutator manetă dispozitiv control senzori -J587- (doar în modele cu DSG); Comutator Tiptronic -F189- (doar în modele cu DSG); Dispozitiv automat cutie -J217-; Conector 16 -T16- (conexiune autodiagnosticare); Controler Climatronic -J255- (doar modele cu Climatronic); Comutator ieșire încălzitor / căldură -E16-; Controler sistem climatizare -J301-; Receptor telecomandă pentru încălzitor lichid auxiliar -R149- (doar modele cu receptor telecomandă pentru încălzitor lichid auxiliar); Comutator lumină -E1-; Senzor ploaie și lumină -G397- (doar modele cu senzor ploaie și lumină); Modul control bord -J285-; Modul control electronic coloană direcție -J527-; Interfață diagnostic bus date -J533-; |
| 22 | 10 | Controler ușă șofer -J386-;
Controler ușă partea pasagerului față -J387-. |
| 23 | 5 | Comutator lumini interioare (taxi) -E115- (doar taxi);
Comutator semnale taxi -E138- (doar taxi); Buton sistem handsfree -E487- (doar taxi). |
| 23 | 10 | Conector 3 poli -T3r- (se referă doar la vehicule speciale);
Conector 10 poli -T10c- (doar pentru modele cu interfață electrică). |
| 24 | 5 | Senzor monitorizare interior -G273-;
Transmițător înclinare vehicul -G384-; Semnal acustic -H12-. |
| 25 | – | Neutilizat |
| 26 | 10 | Conector 2 poli -T2ab- (se referă doar la vehicule speciale) |
| 27 | 15 | Releu dezactivare ambreiaj magnetic sistem climatizare -J246- (doar pentru modele cu control hidraulic) |
| 28 | ||
| 29 | 15 | Motor ștergător spate -V12- (doar modele cu ștergător spate) |
| 30 | 25 | Comutator lumină -E1- (doar modele fără închidere centralizată) |
| 31 | 5 | Comutator ieșire încălzitor / căldură -E16- (doar modele fără sistem de climatizare);
Controler sistem climatizare -J301- (doar modele cu sistem de climatizare); Controler Climatronic -J255- (doar modele cu sistem de climatizare); Încălzitor pulverizator element stânga -Z20-; Element încălzitor pulverizator dreapta -Z21-. |
| 32 | 15 | Pompă pulverizator parbriz față și spate -V59- |
| 33 | 40 | Comutator ieșire încălzitor / căldură -E16-;
Unitate de control sistem climatizare -J301-; Releu funcționare încălzitor auxiliar -J485- (doar modele cu încălzitor auxiliar lichid) |
| 34 | – | Neutilizat |
| 35 | 10 | Lumină fluorescentă spate plafon înalt -W41- (se referă doar la vehicule speciale);
Lumină fluorescentă centrală plafon înalt -W42- (se referă doar la vehicule speciale). |
| 36 | – | Neutilizat |
| 37 | 15 | Bec faruri de întâlnire dreapta -M31- (modele fără închidere centralizată) |
| 38 | 15 | Bec faruri de întâlnire stânga -M29- (doar modele fără închidere centralizată) |
| 39 | 20 | Conector 10 poli -T10ai- (se referă doar la vehicule speciale) |
| 40 | 20 | Unitate de control detector remorcă -J345- |
| 41 | 20 | Unitate de control detector remorcă -J345- |
| 42 | 20 | Unitate de control detector remorcă -J345- |
| 43 | 15 | Pompă combustibil electrică 2 relee -J49- (BSE, BSF, BUD, BSX);
Releu pompă combustibil -J17- (BDJ, BST, BLS, BSU, BJB, BSE, BSF, BUD, BSX, BMM). |
| 44 | 40 | Unitate de control ventilator aer proaspăt -J126- |
| 45 | 20 | Releu sistem pulverizatoare faruri -J39- (doar modele cu sistem pulverizatoare faruri);
Pompă sistem pulverizatoare faruri -V11- (doar modele cu sistem pulverizatoare faruri). |
| 46 | 15 | Semnal jos -H2-;
Semnal jos -H7-; Releu claxon -J413-. |
| 47 | 25 | Brichetă -U1- |
| 48 | 30 | Controler scaune față încălzite -J774- |
| 49 | 30 | Controler ușă partea șoferului -J386- (doar pentru model cu geam electric);
Controler ușă partea pasagerului față -J387- (doar pentru model cu geam electric). |
| 50 | 25 | Unitate centrală de control sistem confort -J393- |
| 51 | 30 | Conector 10 poli -T10ai- (se referă doar la vehicule speciale) |
| 52 | 25 | Releu ventilator aer proaspăt -J13- (doar modele cu încălzitor auxiliar);
Unitate de control alimentare -J519-; Geam spate încălzit -Z1-. |
| 53 | 15 | Priză 12 V -U5- (lângă maneta frână de mână) |
| 53 | 30 | Priză 12 V -U5- (lângă maneta frână de mână);
Priză 12 V 2 -U18- (portbagaj stânga). |
| 54 | – | Neutilizat |
| 55 | – | Neutilizat |
| 56 | – | Neutilizat |
| 57 | 5 | Comutator radio bidirecțional -E72- (se referă doar la vehicule speciale);
Motor continuă să funcționeze fără buton cheie -E489- (se referă doar la vehicule speciale); Memorie date accidente -J754- (se referă doar la vehicule speciale); Conector 10 poli – T10c- (doar pentru modele cu interfață electrică). |
| 58 | 10 | Conector 4 poli -T4g- (se referă doar la vehicule speciale) |
| 59 | – | Neutilizat |
| 60 | – | Neutilizat |
Volkswagen Caddy – schema cutia de siguranțe
Anul producției: 2010, 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Volkswagen Caddy este siguranța 20 sau 47 în bloc siguranțe pe bord.
Poziție
- Siguranțe pe suportul siguranță A -SA- (pe panoul electronic, în stânga în compartiment motor)
- Siguranțe pe suportul siguranță B -SB- (în stânga în compartiment motor)
- Siguranțe pe suportul siguranță C -SC- (sub panoul de control stâng)
Poziția suportului siguranță A (A -SA-)
| Număr |
Amperaj [A] |
Descriere |
||
| 1 | 150 | Alternator -C- | ||
| 200 | Alternator -C- 1) | |||
| 2 | 80 | Controler servodirecție -J500-;
Motor electromecanic servodirecție -V187-. |
||
| 3 | 50 | Controler ventilator radiator -J293- | ||
| 4 | 80 | Releu de descărcare contact X -J59-
|
||
| 5 | 80 | Suport siguranță C -SC- (-SC20- până la -SC24- și -SC43- până la -SC53-) | ||
| 6 | 40 | Releu putere termică joasă -J359- | ||
| 7 | 80 | Releu putere termică înaltă -J360- | ||
| 1) Doar modele cu generator 140 A. | ||||
Poziția suportului siguranță E-box (B -SB-)
| Nr |
Amperi [A] |
Descriere |
| 1 | – | – |
| 2 | 30 | Unitate mecatronică pentru cutie automată cu dublu ambreiaj -J743- |
| 3 | 5 | Unitate control monitorizare baterie -J367-;
Unitate control alimentare bord -J519- (T52a / 24). |
| 4 | 20 | Unitate control Sistem antiblocare roți (ABS) -J104-;
Unitate hidraulică ABS -N55-. |
| 5 | 15 | Unitate mecatronică pentru cutie automată cu dublu ambreiaj -J743- |
| 6 | 5 | Unitate control în panoul bord -J285-;
Unitate control electronică coloana volan -J527-. |
| 7 | 40 | Releu tensiune alimentare contact 15 -J329-;
Suport cutie de siguranțe C -SC- (-SC9- la -SC16- și -SC25- la -SC27-). |
| 8 | 15 | Unitate control cu display pentru radio și navigație -J503-;
Radio -R-; Stabilizator tensiune -J532- 3) ; Modul control cu display pentru sistem radio și navigație -J503-; Siguranță 57 pe suport cutie de siguranțe C -SC57-; Siguranță 58 pe suport cutie de siguranțe C -SC58-. |
| 9 | 5 | Unitate control electronică gestionare telefon mobil -J412-4 ) |
| 10 | 5 | Releu principal -J271-;
Unitate control motor -J623-; Releu alimentare curent element motor -J757-. |
| 11 | 30 | Unitate control auxiliar încălzitor -J364- |
| 12 | 5 | Interfață diagnostic bus date -J533- |
| 13 | 15 | Unitate control motor -J623- (motor pe benzină) |
| 30 | Unitate control motor -J623- (motor diesel) | |
| 14 | 15 | Electrovalvă reglare presiune combustibil -N276- (motor diesel);
Electrovalvă dozare combustibil -N290- (motor diesel). |
| 20 | Transformator aprindere -N152-;
Bobină de aprindere 1 cu etapă de ieșire -N70-; Bobină de aprindere 2 cu etapă de ieșire -N127-; Bobină de aprindere 3 cu etapă de ieșire -N291-; Bobină de aprindere 4 cu etapă de ieșire -N292-. |
|
| 15 | 5 | Releu putere termică joasă -J359- (motor diesel);
Releu putere termică înaltă -J360- (motor diesel); Releu pompă combustibil -N17-; Releu pompă electrică combustibil 2 -J49-; Unitate control automată perioadă aprindere -J179-. |
| 10 | Încălzitor sondă lambda -Z19-;
Încălzitor sondă lambda 1 după catalizator -Z29-; Releu putere termică joasă -J359-; Releu putere termică înaltă -J360-; Releu dezactivare pompă combustibil -J333- 2) ; Electrovalvă injecție gaz 1 -N366- 1) ; Electrovalvă injecție gaz 2 -N367- 1) ; Electrovalvă injecție gaz 3 -N368-1 ) ; Electrovalvă injecție gaz 4 -N369-1 ) . |
|
| 15 | Electrovalvă presiune înaltă pentru mod gaz -N372- 2)
Electrovalvă rezervor gaz -N495- 2) Senzor indicator nivel gaz -G707- 2) Electrovalvă injecție gaz 1 -N366-2 ) Electrovalvă injecție gaz 2 -N367- 2) Electrovalvă injecție gaz 3 -N368- 2) Electrovalvă injecție gaz 4 -N369-2 ) |
| 16 | 30 | Unitate control alimentare bord -J519- (T52c / 42);
Bec faruri de întâlnire dreapta -L23-; Bec semnalizator dreapta -L149-; Bec proiectoare de ceață spate stânga -L46-; Bec proiectoare de ceață spate dreapta -L47-; Bec lumină de zi dreapta -L175-; Bec lumină laterală stânga -M1-; Bec lumină spate dreapta -M2-; Bec semnalizator spate stânga -M6-; Bec semnalizator față dreapta -M7-; Bec frână stânga -M9-; Bec lumină marșarier dreapta -M17-; Bec semnalizator stânga amplificator -M18-; Bec frână montat sus -M25-; Bec faruri de întâlnire dreapta -M31-; Bec faruri de drum dreapta -M32-; |
| 17 | 15 | Releu claxon -J413- |
| 18 | 30 | Unitate control special vehicul -J608- |
| 19 | 30 | Unitate control motor ștergător -J400- |
| 20 | 10 | Supapă închidere rezervor combustibil 1 -N361- 1)
Supapă închidere rezervor combustibil 2 -N362-1 ) Supapă închidere rezervor combustibil 3 -N363-1 ) Supapă închidere rezervor combustibil 4 -N429-1 ) Supapă închidere rezervor combustibil 5 -N430- 1) Pompă circulație lichid răcire -V50- |
| 21 | 10 | Încălzitor cu sondă lambda -Z19- (motor diesel) |
| 15 | Controler pompă combustibil -J538-;
Încălzitor sondă lambda -Z19-; Încălzitor sondă lambda 1 după catalizator -Z29-. |
|
| 22 | 5 | Transmițător poziție ambreiaj -G476-;
Comutator lumini frână -F- 5) |
| 23 | 5 | Releu suplimentar pompă lichid răcire -J496- |
| 10 | Debitmetru aer -G70- (motor diesel)
Supapă electromagnetică reglare presiune supraalimentare -N75- (motor diesel) Supapă comutare radiator cu recirculare gaze evacuare -N345- (motor diesel) Unitate control mod gaz -J659- Releu supape închidere gaz -J908- 1) Supapă presiune înaltă mod gaz -N372-1 ) |
|
| 15 | Supapă reglare presiune combustibil -N276- | |
| 24 | 10 | Unitate control ventilator radiator -J293-
Releu pompă aer secundară -J299- Releu suplimentar pompă lichid răcire -J496- Supapă electromagnetică filtru cărbune activ 1 -N80- Supapă reglare lichid răcire -N515- Supapă comutare colector admisie variabil -N156- Pompă circulație lichid răcire 2 -V178 – Injector, cilindru 1 -N30- 1) Injector, cilindru 2 -N31- 1) Injector, cilindru 3 -N32- 1) Injector, cilindru 4 -N33- 1) |
| 25 | 40 | Pompă hidraulică ABS -V64-;
Unitate control ABS -J104-. |
| 26 | 30 | Unitate control alimentare bord -J519- (T52a / 1);
Bec semnalizator stânga -L148-; Bec proiectoare de ceață stânga -L22-; Bec proiectoare de ceață spate stânga -L46-; Bec proiectoare de ceață spate dreapta -L47-; Bec lumină de zi stânga – L174-; Bec lumină laterală dreapta -M3-; Bec lumină spate stânga -M4-; Bec semnalizator față stânga -M5-; Bec semnalizator spate dreapta -M8-; Bec frână dreapta -M10-; Bec lumină marșarier stânga -M16-; Amplificator semnalizator dreapta bec -M19-; Bec cu faruri de întâlnire stânga -M29-; Bec cu faruri de drum stânga -M30-. |
| 27 | 40 | Motor pompă aer secundară -V101- |
| 50 | Unitate control automată perioadă aprindere -J179- | |
| 28 | – | – |
| 29 | 30 | Siguranță 18 pe suport cutia de siguranțe C -SC18-;
Siguranță 19 pe suport cutia de siguranțe C -SC19-. |
| 50 | Siguranță 35 pe suport cutia de siguranțe C -SC35-;
Siguranță 39 pe suport cutia de siguranțe C -SC39-; Siguranță 54 pe suport cutia de siguranțe C -SC54-; Siguranță 55 pe suport cutia de siguranțe C -SC55-; Siguranță 59 pe suport cutia de siguranțe C -SC59-; Siguranță 60 pe suport cutia de siguranțe C -SC60-. |
|
| 30 | 50 | Suport cutia de siguranțe C -SC- (-SC40- la -SC42-) |
| 1) doar pentru vehicule cu cod motor BSX 2) pentru vehicule cu cod motor doar CHGA 3) doar pentru vehicule cu sistem start / stop 4) doar pentru vehicule fără sistem start / stop 5) valabil din noiembrie 2011 |
||
Poziția siguranțelor pe suportul siguranță C -SC-
| Număr |
Amperaj [A] |
Descriere |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | 10 | -Vehicule speciale-
conector 4 pini -T4aa- Pin 1 3) ; 10 pini -T10l-, Contact 4 (interfață pentru funcții speciale). |
| 10 | 5 | Releu pompă combustibil -J17-;
Releu principal -J271-; Unitate control mod gaz -J659-; Releu alimentare contact 50 -J682-; Releu pornire 1 -J906-; Stabilizator tensiune -J532-; Interfață diagnostic bus date -J533-; Unitate control motor -J623-. |
| 11 | 5 | Unitate control asistență parcare -J446-;
Unitate control asistență parcare -J791-. |
| 12 | 5 | -Vehicule speciale-
Taximetru -G41-; Oglindă taximetru -G511-. |
| 10 3) | -Vehicule speciale- 3)
conector 2 pini -T2ab-, Contact 1; conector 2 pini -T2ac-, Contact 1; conector 28 pini -T28b-, Contact 13. |
|
| 20 4) | -Vehicule speciale- 4)
conector 8 pini -T8k-, Pin 8; conector 28 pini -T28a-, Pin 20; conector 28 pini -T28b-, Pin 20. |
|
| 13 | 7.5 | Comutator lumină stop -F- 3) ;
Regulator debit lumină -E102-; Buton TCS și ESP -E256-; Buton afișaj presiune pneuri -E492-; Buton start / stop -E693-; Unitate control ABS -J104-; Unitate control detector remorcă -J345 -; Controler tracțiune integrală -J492-; Controler servodirecție -J500-; Controler senzori levier cutie viteze -J587-; Modul mecatronic pentru cutie cu dublu ambreiaj -J743-; Motor controler debit far stânga -V48-; Motor controler debit far dreapta -V49-; Unitate control pentru gestionare iluminare direcțională și debit faruri -J745-. |
| 14 | 10 | Comutator lumină marșarier -F4-;
Debitmetru aer -G70-; Releu funcționare încălzitor auxiliar -J485-; Unitate control în panoul bord -J285-; Element încălzire ventilare cutie motor -N79-; Electrovalvă filtru cărbune activ 1 -N80-; Conector diagnostic -U31-; Conector 16 pini -T16-, Pin 1. |
| 15 | 5 | Unitate control airbag -J234-;
Bec avertizare dezactivare airbag partea pasagerului -K145-. |
| 16 | 5 | Comutator lumină -E1-;
Comutator încălzitor / ieșire căldură -E16-; Transmițător presiune înaltă -G65-; Senzor calitate aer -G238-; Senzor nivel ulei și temperatură ulei -G266-; Oglindă retrovizoare automată anti-orbire -Y7-. |
| 17 | – | – |
| 18 | 10 | -Vehicule speciale-
Alarmă; Unitate control taxi telecomandă -J601-. |
| 10 | -Vehicule speciale-
priză 10 pini -T10l- contact 6 (interfață pentru funcții speciale) |
|
| 19 | 10 | -Vehicule speciale-
Taximetru -G41-; Oglindă taximetru -G511-; Centrala alarmă telecomandă Taxi -J601-; Comunicație radio bidirecțională -R8-; Imprimante -R98-. |
| 10 | -Vehicule speciale-
priză 10 pini -T10l-, pin 7 (interfață pentru funcții speciale) |
|
| 20 | 20 | Brichetă -U1- 7) |
| 21 | 10 | Comutator lumină -E1-;
Comutator încălzire / putere termică -E16-; Senzor ploaie și lumină -G397-; Releu încălzire lunetă -J9-; Controler Climatronic -J255-; Controler sistem climatizare -J301-; Releu claxon -J413-; Receptor telecomandă încălzitor lichid răcire -R149-; Controler senzori levier cutie viteze -J587-; Conector diagnostic -U31-; Conector 16 pini -T16-, Pin 16; Comutator iluminare interior -E599- (Camper); Iluminare interior spate -W43- (Camper). |
| 22 | 10 | Unitate control alimentare bord -J519- (T52b / 42) 2) |
| 23 | 5 | -Vehicule speciale-
Interior comutator lumină (taxi) -E115-; Taxi comutator semnal -E138-; 10 pini -T10l- Pin 1 (interfață pentru funcții speciale). |
| 10 | -Vehicule speciale-
conector 3 pini -T3ak- Pin 1 3) lumini intermitente releu -J630- 4) |
|
| 24 | 5 | Senzor monitorizare interior -G273-;
Transmițător înclinare vehicul -G384-; Senzor alarmă antifurt -G578-; Semnal acustic -H12-; Unitate control alimentare bord -J519- (T52c / 1). |
| 25 | 10 | Modul ieșire far stânga -J667- |
| 26 | 10 | Modul ieșire far dreapta -J668- |
| 27 | – | – |
| 28 | 20 | Priză 12 V 3 -U19-, în compartiment portbagaj. |
| 29 | 15 | Motor ștergător spate -V12- |
| 30 | – | – |
| 31 | 5 | Comutator încălzitor / ieșire căldură -E16-;
Element încălzitor duză pulverizator stânga -Z20-; Element încălzitor duză pulverizator dreapta -Z21-. |
| 32 | – | – |
| 33 | 40 | Unitate control sistem climatizare -J301-;
Comutator putere încălzitor / căldură -E16-. |
| 34 | – | – |
| 35 | 10 | -Vehicule speciale- 3)
Lumină fluorescentă spate plafon înalt -W41-; Lumină fluorescentă centrală plafon înalt -W42-. |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | 20 | -Vehicule speciale-
priză 10 pini -T10ai- Pin 1 3) |
| 30 | -Vehicule speciale-
conector 4 pini -T4ad-, Pin 1 4) |
|
| 40 | 20 | Unitate control detector remorcă -J345- |
| 41 | 20 | Unitate control detector remorcă -J345- |
| 42 | 20 | Unitate control detector remorcă -J345- |
| 43 | 15 | Releu pompă combustibil -J17-;
Pompă electrică combustibil 2 relee -J49-; Pompă combustibil suplimentară -V393-. |
| 44 | 40 | Controler ventilator aer proaspăt -J126-;
Ventilator aer proaspăt -V2-. |
| 45 | 20 | Releu sistem pulverizatoare faruri -J39-;
Pompă sistem pulverizatoare faruri -V11-. |
| 46 | 10 | Unitate control alimentare bord -J519- (T52b / 42) 1) ;
Iluminare interioară față -W1-; Iluminare portbagaj -W3-; Iluminare compartiment mănuși -W6-; Iluminare interioară spate -W43-. |
| 30 | Controler ușă șofer -J386-2 ) | |
| 47 | 30 | Brichetă -U1- 6)
Releu eliberare contacte X -J59- 7) 8) Suport siguranță C -SC- (-SC28- la -SC33-) 7) 8) |
| 48 | 30 | Controler scaune față încălzite -J774- |
| 49 | 30 | Controler ușă șofer -J386- 1)
Controler ușă partea pasagerului față -J387- |
| 50 | 20 | Unitate control alimentare bord -J519- (T52b / 1);
Motor ștergător spate -V12-; Pompă pulverizator geam față și spate -V59-; Pompă pulverizator -V5-. |
| 51 | 15 | Releu alimentare remorcă -J941-;
Priză remorcă -U10- (T13 / 10). |
| 30 | – Vehicule speciale
– Conector 10 pini -T10ai-, Contact 4; Conector 10 pini -T10ai-, Contact 5. |
|
| 52 | 25 | Releu încălzire lunetă -J9-;
Lunetă încălzită -Z1-; Lunetă încălzită în ușa stângă -Z26-; Lunetă încălzită în ușa dreaptă -Z27-; Releu ventilator aer proaspăt -J13-; Rezistor serie ventilator aer proaspăt cu siguranță suprasarcină -N24 -; Ventilator aer proaspăt -V2-. |
| 53 | 15 6) 20 7) |
Priză 12 V -U5-, în panoul central spate;
Priză 12 V 2 -U18-, în panoul lateral stânga spate. |
| 54 | 15 | -Vehicule speciale- 4)
Releu comutare 1 pentru ventilator plafon -J180- |
| 55 | 15 | -Vehicule speciale- 4)
Conector 8 pini -T8m-, Contact 4; Conector 8 pini -T8n-, Contact 4. |
| 56 | – | – |
| 57 | 5 | Unitate control în panoul bord -J285-5 )
Unitate control electronică coloana volan -J527-5 ) |
| 58 | 5 | Unitate control electronică gestionare telefon mobil -J412-5 ) |
| 59 | 5 | -Vehicule speciale-
comutator Radio -E72- buton bypass Aprindere -E489- Buton dezactivare lumină zi -E652- Memorie date accidente -J754- |
| 60 | 30 | – Vehicule speciale –
conector 3 pini -T3al-, Contact 1. |
| 1) înainte de aprilie 2011 2) după mai 2011 3) înainte de octombrie 2011 4) după noiembrie 2011 5) doar pentru vehicule cu sistem start-stop 6) înainte de octombrie 2012 7) după noiembrie 2012 8) doar pentru vehicule cu Climatronic |
||
