În acest articol, vei găsi diagramele cutiei de siguranțe a Ferrari California (2008–2014), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Schema siguranțelor și releelor – Ferrari California Se referă la vehiculele produse în anii:
2008, 2009, 2010, 2011, 2012, 2013, 2014.

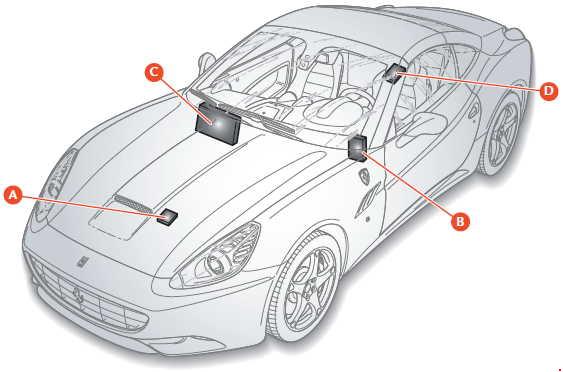

Număr Descriere
A
Siguranțe și relee în compartiment motor
b
Siguranțe și relee ale computerului de bord
C
Siguranțe și relee în zona pasagerilor partea pasagerului
D
Siguranțe și relee în zona pasagerilor în consola centrală
Număr Amperaj [A] Descriere
F12
15
Faruri de întâlnire dreapta
F13
15
Faruri de întâlnire stânga
F31
7,5
Unitate climatizare, conector computer caroserie
F32
10
Trapă, lumini pentru picioare și cuve, semnalizatoare laterale, lumini spate suplimentare.
F35
7,5
Control pedala ambreiaj. Cruise control. Servodirecție. Bare.
F36
10
Sistem alertă satelit, senzori parcare, ușă rezervor.
F37
10
Control lumină de stop.
F38
15
Închidere portbagaj
F39
15
Radio, priză diagnostic, interfață modul CAN.
F40
30
Geam spate încălzit
F42
7,5
Alternator
F43
30
Faruri ștergător/ștergătoare parbriz
F44
20
Încălzirea scaunului pasagerului, brichetă
F46
20
Acoperiș rigid
F47
30
Ușă partea șoferului
F48
30
Ușă partea pasagerului
F49
7,5
Comutatoare și comenzi iluminare cabina pasageri
F50
7,5
Sistem airbag
F51
7,5
Transmisie semi-automată, buton pornire motor
F52
15
Încălzirea scaunului șoferului cu priză de alimentare
F53
10
Panou instrumente
Releu
T01
20
Releu faruri de întâlnire
T11
30
Releu încălzire lunetă spate
T12
30
Servicii releu 1
T13
—
Servicii releu 2

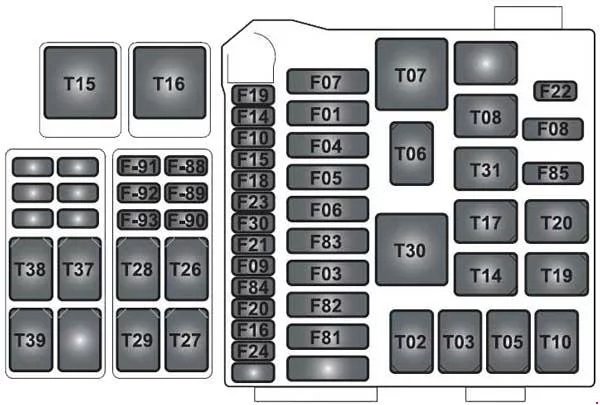

Număr Amperaj [A] Descriere
F01
60
+30 Ventilatoare radiatoare (prima viteză)
F02
30
+30 Sistem antiblocare roți (ABS) (electrovalve)
F03
30
+30 Aprindere
F04
50
+30 Sistem antiblocare roți (ABS) (pompă)
F05
40
+30 Climatizare și încălzire
F06
50
+30 Ventilatoare radiatoare (a doua viteză)
F07
20
+30 Claxon
F08
7,5
Compresor climatizare și încălzire
F09
7,5
+30 Lumini de stop suplimentare
F10
15
+30 releu de deblocare al portbagajului
FII
25
Senzori de oxigen stânga
F14
15
+30 Faruri de drum
F15
7,5
+30 Senzor alternator
F 16
25
+30 Alimentare control motor partea dreaptă
F17
25
+30 Alimentare control motor partea stângă
F18
10
+30 Alimentare sistem injecție partea stângă, releu principal injecție cilindru stâng sus stânga
F19
10
+30 Alimentare sistem injecție partea dreaptă, bobină releu principal injecție cilindru drept
F20
30
+30 releu principal sistem injecție dreapta
F21
15
+30 Pompă combustibil 2
F22
15
Partea stângă (bobină de aprindere)
F23
10
+30 Sistem antiblocare roți (ABS) (electronic)
F24
15
Partea dreaptă (bobină de aprindere)
F30
30
+30 Releu demaror
F81
40
+30 Alimentare suplimentară ECU
F82
70
+30 Alimentare ECU bord și ECU portbagaj
F83
50
+30 Releu pompă aer
F84
15
+30 Releu pompă combustibil 1
F85
25
Pulverizator faruri
F87
25
Senzori de oxigen dreapta
F88
10
+15 sistem de injecție partea stângă
F93
30
+30 siguranță a nodului de control al suspensiei
Releu
T02
30
Releu faruri de drum
T05
30
Releu pompa combustibil 2
T06
30
Releu actuator încuietoare portbagaj
T07
50
Releu claxon
T08
30
Releu compresor sistem climatizare și încălzire
T09
30
Releu principal sistem injecție cilindru stâng
T10
30
Releu principal sistem injecție cilindru drept
T14
30
Releu pompa combustibil 1
T15
50
Releu ventilator radiator (a doua viteză)
T16
50
Releu ventilator radiator (prima viteză)
T17
10
Releu INT/A (dispozitive oprite la aprindere)
20
T19
30
Releu control lumină de stop
T20
30
Releu demaror
T26
30
Releu ștergător (prima viteză)
T27
30
Releu ștergător (a doua viteză)
T28
30
Releu pompă apă ștergător
T29
30
Releu suplimentar lumină de stop (a treia lumină de stop)
T30
50
Releu pompă aer
T37
30
Releu suplimentar lumină de stop stânga
T38
30
Alimentare modul LED far stâng
T39
30
Alimentare modul LED far drept
T31
30
Releu pompă pulverizatoare faruri
Număr Amperaj [A] Descriere
F54
20
+30 amplificator HI-FI
F56
30
+30 Poziție de conducere
F57
7,5
Semnalizator lateral 1 (față stânga și spate dreapta)
F59
7,5
Lumini de mers înapoi
F60
30
+30 Poziție partea pasagerului
F61
7,5
+30 Poziție de conducere (electronică)
F62
7,5
+30 Poziție partea pasagerului (electronică)
F63
15
+30 Releu principal al transmisiei semi-automate
F64
7,5
Actuator ușă rezervor
F65
20
Actuator încuietoare ușă
F66
7,5
+30 Transmisie semi-automată
F67
7,5
Semnalizatoare laterale 2 (față dreapta și spate stânga)
F78
15
+30 Încărcător baterie
F80
30
+30 amplificator BassBox
Releu
T21
50
Releu semnalizator lateral
T22
30
Releu lumină marșarier
T23
30
Releu ușă rezervor
T24
30
Releu suplimentar lumină de stop
T25
30
Releu principal transmisie semi-automată

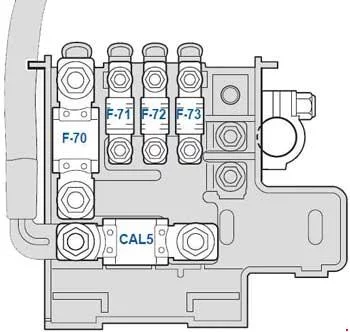

Număr Amperaj [A] Descriere
KAL2
KAL2
Alimentare sitpply (demaror și alternator).
F70
150
Alimentare sitpply și releu motor
F71
40
Pompă superioară rigidă
F72
40
Putere frână de parcare
F73
70
Putere ECU bord
