Volkswagen Lupo (1998-2005) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Lupo (1998–2005), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.
Volkswagen Lupo (1998-2005) – schema siguranței
Anul producției: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Siguranță Brichetă (priză de alimentare) în VW Lupo este siguranța SB45 (priză față 12 V) în panoul siguranțelor de pe bord.

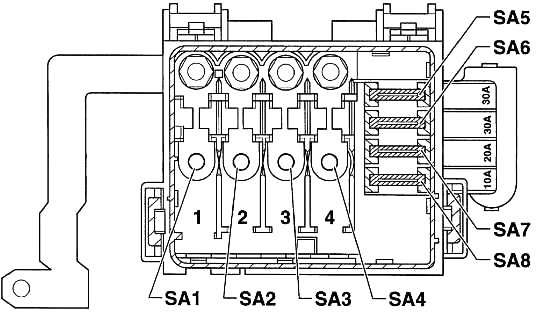

Panou siguranțe compartiment motor
Siguranțele se află pe baterie.
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| SB1 | 110 | Alternator |
| SB2 | 80 | Placă releu |
| SB3 | 50 | Bujii incandescente motor |
| SB4 | 50 | Elemente încălzitor lichid răcire |
| 30 | Climatizare | |
| SB5 | 30 | Modul control Sistem antiblocare roți (ABS) |
| SB6 | 30 | Modul control Sistem antiblocare roți (ABS) |
| SB7 | 20 | Ventilator răcire radiator |
| SB8 | 10 | Climatizare |

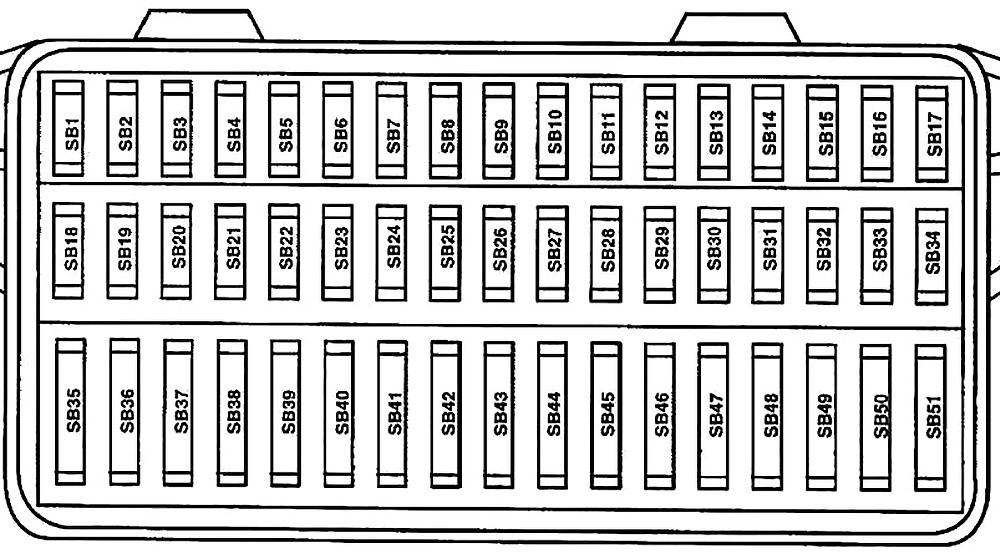

Panoul cutiei de siguranțe din compartimentul pasagerilor
Panoul cutiei de siguranțe se află în spatele capacului bordului pe partea șoferului.
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| Nr | Amperaj [A] | Descriere |
| SB1 | 10 | Încălzire sondă lambda |
| SB2 | 5 | Iluminare plăcuță |
| SB3 | 10 | Injectoare |
| SB4 | 5 | Lumini de poziție stânga |
| SB5 | 5 | Lumini de poziție dreapta |
| SB6 | 10 | Ștergător spate |
| SB7 | 7.5 | Semnalizatoare |
| SB8 | 5 | Sistem antiblocare roți (ABS) și EDL |
| SB9 | 5 | Reglarea fasciculului de lumină |
| SB10 | 5 | Iluminare interioară |
| SB11 | 5 | Alimentare electrică pentru autodiagnostic |
| SB12 | 10 | Far de întâlnire dreapta |
| SB13 | 10 | Far de întâlnire stânga |
| SB14 | 10 | Sistem lumini de urgență, alarmă antifurt |
| SB15 | 10 | Lumini de stop |
| SB16 | 5 | Buzzer avertizare lumini laterale și radio |
| SB17 | 10 | Unitate de control Simos |
| 5 | Oglindă pliabilă | |
| SB18 | 5 | Încălzire oglindă |
| SB19 | 15 | Claxon dublu;
Duze încălzite ale ștergătoarelor parbriz. |
| SB20 | 15 | Claxon dublu;
Duze încălzite ale ștergătoarelor parbriz. |
| 10 | Schimbătoare CD;
Telefon |
|
| SB21 | 5 | Cutie automată |
| SB22 | 5 | Cutie automată |
| 15 | Claxon ATA | |
| SB23 | 5 | Început injecție |
| SB24 | 5 | Activare supapă injector;
Supapă clapetă accelerație; Releu bujii incandescente motor. |
| 5 | Comutator pedala ambreiaj;
Unitate de control sistem injecție directă motorină. |
|
| SB25 | 5 | Comutator pedala ambreiaj;
Unitate de control sistem injecție directă motorină |
| 5 | Manetă cutie pentru cutie automată | |
| SB26 | 5 | Manetă cutie pentru cutie automată |
| 5 | Sistem recirculare aer | |
| SB27 | 5 | Sistem recirculare aer |
| 5 | Inserție bord | |
| SB28 | 5 | Inserție bord |
| 5 | Transmițător contor kilometraj;
Imobilizator. |
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| SB29 | 5 | Transmițător contor kilometraj;
Imobilizator. |
| 7.5 | Lumini marșarier | |
| SB30 | 5 | Lumini marșarier |
| 5 | Supapă recirculare gaze de eșapament;
Supapă electromagnetică filtru cărbune activ. |
|
| SB31 | 5 | Supapă recirculare gaze de eșapament;
Supapă electromagnetică filtru cărbune activ. |
| 10 | Unitate control sistem injecție combustibil | |
| SB32 | 10 | Controler întrerupere combustibil;
Controler sistem injecție. |
| 5 | Unitate control sistem injecție combustibil | |
| SB33 | 10 | Unitate control automată cutie automată |
| SB34 | 10 | Transformator aprindere;
Transmițător contor kilometraj (pentru motor AHT). |
| SB35 | 25 | Trapă panoramică glisantă |
| SB36 | 15 | Controler sistem injecție Simos |
| SB37 | 15 | Unitate control sistem injecție |
| SB38 | 15 | Ușă electrică partea șoferului |
| 25 | Ușă electrică partea șoferului | |
| SB39 | 15 | Pompă combustibil |
| 25 | Geamuri electrice în ușile pasagerilor | |
| SB40 | 15 | Închidere centralizată |
| 15 | Pompă combustibil | |
| SB41 | 15 | Radio |
| 15 | Închidere centralizată | |
| SB42 | 15 | Lumini spate proiectoare de ceață |
| 15 | Radio;
Navigație. |
|
| SB43 | 15 | Faruri de întâlnire stânga |
| 15 | Proiectoare de ceață față și spate | |
| SB44 | 15 | Faruri de întâlnire dreapta |
| 15 | Faruri de întâlnire stânga | |
| SB45 | 15 | Brichetă |
| 15 | Faruri de întâlnire dreapta | |
| SB46 | 15 | Brichetă |
| SB47 | 20 | Încălzire lunetă spate |
| 20 | Duza spălător faruri | |
| SB48 | 25 | Ventilator aer proaspăt |
| 20 | Încălzire lunetă spate | |
| SB49 | 25 | Uși electrice față partea pasagerului |
| 25 | Ventilator aer proaspăt | |
| SB50 | 15 | Sistem ștergător parbriz |
| SB51 | 15 | Încălzire scaun |

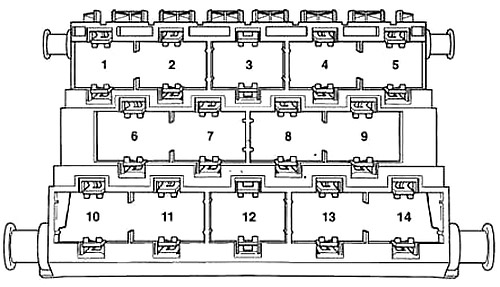

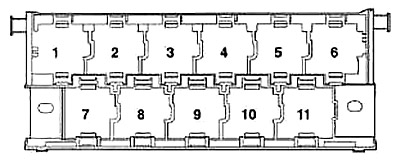

Bloc releu
Lângă panoul cutia de siguranțe
| Nr | Descriere |
|---|---|
| 1 | Releu demaror (53) – doar la vehiculele dotate cu cutie automată |
| 2 | Releu pompă combustibil (167) – doar la vehiculele cu motor pe benzină |
| 7 | Modul control întrerupere combustibil (405) – doar la vehiculele dotate cu sistem airbag |
| 8 | Releu spălare / ștergere automată (19) |
| 9 | Releu descărcare pentru contact X (100) |
| 1 | Releu demaror (53) – doar la vehiculele dotate cu cutie automată |
| 2 | Releu pompă combustibil -crash- (409) – doar la vehiculele cu motor pe benzină |
| 7 | Releu descărcare pentru contact X (100) |
| 8 | Releu spălare / ștergere automată (19) |
| 9 | Modul control întrerupere combustibil (405) – doar motorină și sistem airbag |
Sub panoul relee
| Nr | Descriere |
|---|---|
| 1 | Sistem airbag |
| 2 | Semnalizator față dreapta;
Lumini față dreapta. |
| 3 | Claxon;
Ștergător parbriz față; Comutator lumină de stop. |
| 4 | Alternator;
Sistem antiblocare roți (ABS); Demaror. |
| 5 | Lumini stânga;
Semnalizator stânga; Autodiagnosticare; Reglare fascicul lumină. |
| 6 | Cutie automată |
| 7 | Lampa de avertizare alternator;
Tensiune alimentare modul control motor; Lampa de avertizare presiune ulei. |
| 9 | Comutator contact alarmă antifurt |
