New Holland TL70, TL80, TL90, TL100 – cutia de siguranțe

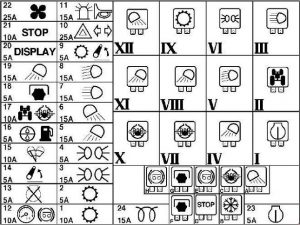

New Holland TL70, TL80, TL90, TL100 – schema cutiei de siguranțe
Anul producției:
Fără cabină
Cu cabină
| Nr | Amperi [A] | Descriere |
| 1 | 10 | Cu transmisie Power Shuttle:
Circuit Power Shuttle, (+ buton). |
| 2 | 5 | Senzor Power Shuttle:
Circuit cu 2 viteze; Cu transmisie Power Shuttle: Power Shuttle, (+ buton). |
| 3 | 5 | Lumini de poziție față dreapta și spate stânga |
| 4 | 5 | Lumini de poziție față stânga și spate stânga;
Semnalizatoare și iluminare bord. |
| 5 | 15 | Senzor cabină:
Lumini de lucru față cu grilaj; Cu cabină: Lumini de lucru față inferioare. |
| 6 | 15 | Cu cabină:
Lumini de lucru spate. |
| 7 | 15 | Faruri de drum |
| 8 | 15 | Faruri de întâlnire |
| 9 | 5 | Senzor cabină cu Power Shuttle:
Circuit Power Shuttle, (+ baterie); Cu cabină: Circuit electronic de ridicare; Cu cabină și transmisie Power Shuttle: circuit electronic de ridicare și Power Shuttle, (+ baterie). |
| 10 | 15 | Senzor cabină:
Lumini de urgență |
| 25 | Cu cabină:
Semnalizatoare; Lumini de urgență. |
|
| 11 | 15 | Claxon;
Priză de alimentare; Buzzer (cu Power Shuttle); Brichetă (cu cabină); Lumină rotativă de avertizare (cu cabină); Iluminare superioară (cu cabină cu Power Shuttle); Radio (cu cabină cu Power Shuttle); Lumină de avertizare. |
| 12 | 10 | + instrumente;
Circuit de siguranță scaun; Frână remorcă. |
| 13 | 5 | Electromagneți de dezactivare motor |
| 14 | 5 | Cu cabină:
Circuit electronic de ridicare, (+ buton). |
| 15 | 10 | Senzor cabină:
Lumină de lucru spate; Cu cabină: Ștergător parbriz spate și parbriz față; Pompă ștergătoare parbriz față și parbriz spate |
| 16 | 5 | Circuit filtru sediment;
Circuit compresor climatizare (cu cabină) |
| 17 | 10 | Circuit 4WD;
Bloc diferențial; Lumină de stop (cu cabină). |
| 18 | 5 | Circuit prindere spate pentru priză putere |
| 19 | 15 | Cu cabină:
Lumini de lucru față superioare. |
| 20 | 10 | Senzor cabină:
Semnalizatoare. |
| 5 | Cu cabină:
Circuit digital instrument |
|
| 21 | 10 | Lumină de stop;
Scaun (cu cabină). |
| 22 | 25 | Cu cabină:
Grup ventilator; Radio. |
| 23 | 5 | Circuit de siguranță al demarorului |
| 24 | 15 | Termostart |
| Releu | ||
| I | Releu de aprindere al motorului 70A | |
| II | Circuit releu 4WD electrohidraulic. | |
| III | Releu al luminilor de poziție | |
| IV | rezervat | |
| V | Releu al farurilor de întâlnire | |
| VI | Cu cabină:
Releu circuit lumini laterale și spate. Fără cabină: Lumină de avertizare electronică. |
|
| VII | Bloc diferențial;
Releu circuit lumini de frână. |
|
| VIII | Cu cabină:
Releu lumini de lucru față și superioare |
|
| IX | Releu circuit cutie automată cu 2 viteze | |
| X | Releu circuit blocare diferențial | |
| XI | Cu cabină:
Releu circuit lumini de lucru față și inferioare. |
|
| XII | Cu cabină:
Releu circuit lumini de lucru spate. |
|
| A | – | |
| B | Cu cabină:
Releu circuit climatizare. |
|
| C | Releu circuit blocare diferențial | |
| D | Releu circuit lumini de frână | |
| E | Releu circuit frână remorcă | |
| F | Releu circuit electrohidraulic PTO | |
| G | Releu circuit electrohidraulic PTO | |
| H | Releu circuit frână remorcă | |
| Nr | Amperi [A] | Descriere |
| 1 | 40 | Priză de alimentare 40A. |
| 2 | 40 | Siguranțe 3, 4, 7, 8, 9, 10, 11 |
| 3 | 50 | Siguranțe 1, 2, 12, 13, 14, 15, 16, 17, 18, 20, 21, 22, 23, 24;
Circuitul demarorului. |
| 4 | 50 | Cu cabină:
Siguranțe 5, 6, 19, 25, 26 (lumini de lucru) |
