Opel Corsa B (1993-2000) – cutia de siguranțe
Opel Corsa B – schema cutiei de siguranțe
Anul producției: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Siguranță brichetă (priză de alimentare) în Opel Corsa B este siguranța 18 (20A) în cutia de siguranțe din habitaclu.
Habitaclu

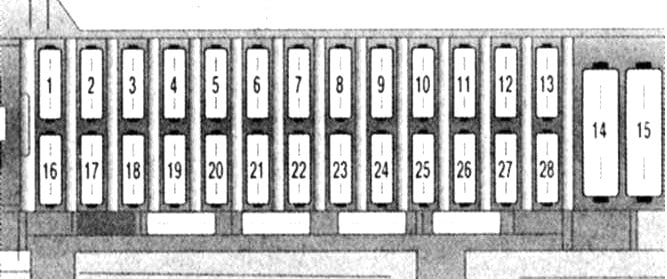

Cutie principală
Se află sub bord, pe partea șoferului, în spatele panoului protector.
Descriere
|
1
|
20A Alarmă de urgență;
Sirena antifurt;
Iluminare interioară și a portbagajului.
|
|
2
|
10A Cutie automată
|
|
3
|
30A Geamuri spate încălzite;
Dispozitiv antifurt.
|
|
4
|
10A Lumini de zi
|
|
5
|
10A Cutie automată
|
|
6
|
10A Lumini de mers înapoi și lumini spate anticeață
|
|
7
|
30A Climatizare
|
|
8
|
20A Lumină de poziție stânga;
Lumină de poziție spate stânga.
|
|
9
|
Panou glisant al trapei 20A
|
|
10
|
10A Far stânga al farurilor de întâlnire
|
|
11
|
30A Spălător faruri
|
|
12
|
10A Far stânga al luminilor de poziție;
Nivelare faruri.
|
|
13
|
20A Încuietoare unică
|
|
14
|
40A Geamuri spate încălzite
|
|
15
|
30A Ventilator motor încălzire și A/C
|
|
16
|
30A Ștergător parbriz
|
|
17
|
10A Recepționer radio;
Display informativ;
Dispozitive de semnalizare;
A/C;
Iluminare compartiment motor;
Geamuri electrice;
Deschidere oglinzi exterioare;
Servodirecție.
|
|
18
|
20A Încuietoare simplă;
Lumini mers înapoi;
Indicatori viteză;
A/T;
Scaune încălzite și geam spate încălzit;
Brichetă.
|
|
19
|
Faruri 10A D/S;
Lumini de zi.
|
|
20
|
30A Ventilator A/C
|
|
21
|
15A Lumini de stop și alarme
|
|
22
|
10A Sistem antiblocare roți (ABS)
|
|
23
|
10A Lumină poziție dreapta;
Lumină poziție spate dreapta;
Iluminare plăcuță înmatriculare.
|
|
24
|
15A Climatizare
|
|
25
|
10A Far drept faruri de întâlnire
|
|
26
|
20A Pompă combustibil;
Sistem injecție combustibil.
|
|
27
|
10A Far drept lumini poziție;
Nivelare faruri.
|
|
28
|
30A Geamuri
|
Releu
Descriere
- Încălzirea oglinzilor exterioare (releu temporizat)
- Activează releul semnalului
- Funcționare intermitentă a ștergătorului spate
- Codificarea luminilor de ceață (6 pini)
- Lumini de ceață
- Lumini de ceață
- Funcționare intermitentă a ștergătoarelor parbrizului
- Geam spate încălzit
- Faruri cu semnal acustic de avertizare
- Sirenă antifurt
- Pompă spălare faruri (releu de întârziere)
- Releu alarmă antifurt
- DRL
- DLC în funcție de versiune 10-, 14- sau 16-pini
Construcția blocurilor și destinația elementelor lor pot diferi de cele prezentate și depind de anul producției și nivelul de echipare al vehiculului.

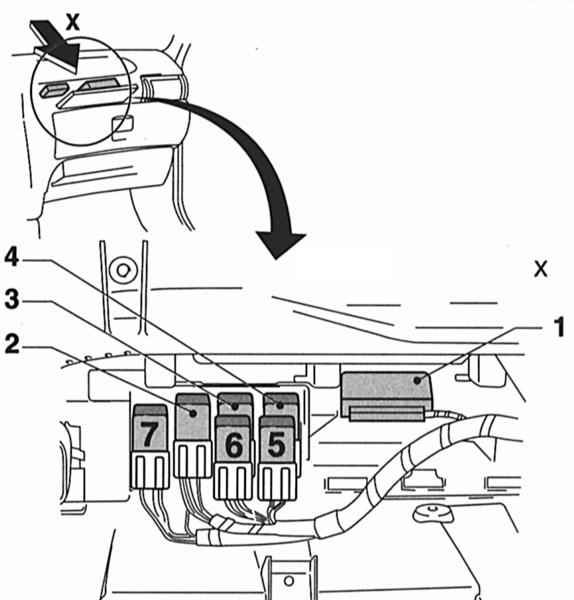

Cutie relee adițională 1
Se află deasupra compartimentului portbagajului.
Descriere
Tip 1
- Alarmă antifurt (unitate de control)
- Ventilator condensator К / В (releu К51)
- Ventilator condensator К / В (releu К52)
- Ventilator condensator К / В (releu К26)
- K / V
- Ventilator K / V
- Ventilator condensator К / В, a 2-a viteză
Tip 2
- Releu I ventilator condensator K/V (până în 1995)
- Releu II ventilator condensator K/V (până în 1995) sau Releu K/V (din 1996)
- Releu III ventilator condensator K/V (până în 1995)

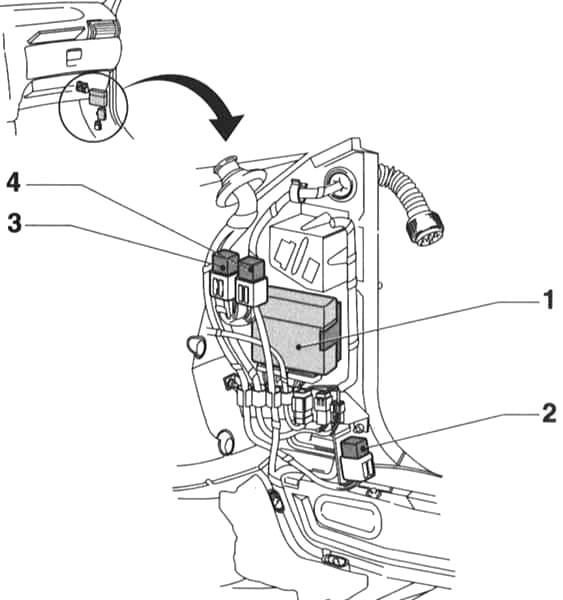

Cutie relee adițională 2
Acest dispozitiv este fixat pe evacuarea dreaptă, închis cu o finisare interioară.
Descriere
- Unitate de control MulTec
- Releu pompă combustibil
- Releu bujii pentru motoare diesel
- Releu control încărcare baterie
Compartiment motor
Se află pe partea stângă a compartimentului motor. Schema actuală va fi tipărită pe capac.

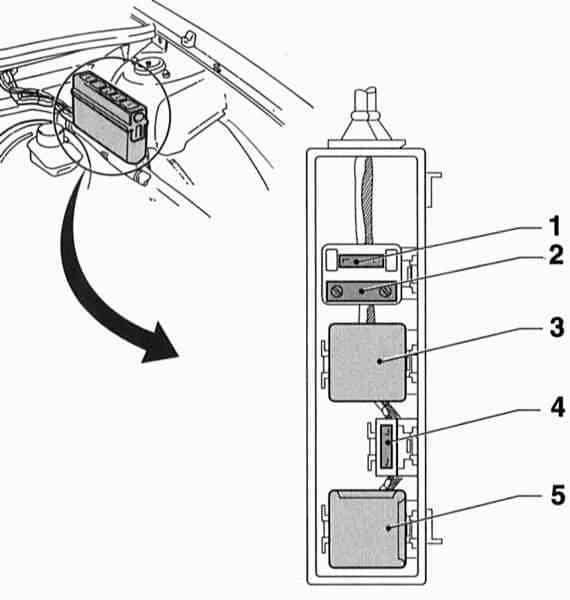

Tip 1
Descriere
- Siguranță încălzire filtru combustibil motor diesel
- Siguranță bujie motor diesel
- Releu încălzitor filtru motorină
- Siguranță claxon și sistem alarmă antifurt
- Releu compresor K / V
Tip 2
Descriere
- F1 – F2 Pompă aer pentru amestecarea aerului pentru evacuare
- F3 Siguranță încălzire filtru combustibil motor diesel
- F4 Siguranță bujie motor diesel
- 1 Releu compresor К / В
- 2 Releu I ventilator condensator K / V
- 3 Releu II ventilator condensator K / V
- 4 Releu III ventilator condensator K / V
