Volkswagen Amarok (2009-2016) – schema cutiei de siguranțe

Anul producției: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Siguranță brichetă (priză de alimentare) în Volkswagen Amarok este siguranța nr. 38 (priză 12V), nr. 52 (priză electrică), nr. 54 (priză brichetă) și nr. 59 (priză 12V) în cutia de siguranțe din bord.

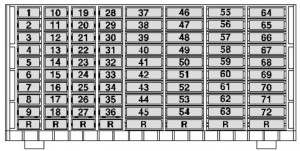

Suport siguranță C

Suport siguranță C
Volkswagen Amarok – siguranțe – suport C
Număr – Amperaj [A] Descriere
1 Siguranță 1 pe suportul cutiei de siguranțe C -SC1- 10 Unitate control Sistem antiblocare roți (ABS) -J104-;

Buton TCS și ESP -E256-;

Buton program de condus -E598-.
2 Siguranță 2 pe suportul cutiei de siguranțe C -SC2- 10 Unitate control electronică coloana volan -J527-
3 Siguranță 3 pe suportul cutiei de siguranțe C -SC3- 10 Comutator marșarier -F41-
4 Siguranță 4 pe suportul cutiei de siguranțe C -SC4- 15 Unitate control alimentare -J519-
5 Siguranță 5 pe suportul cutiei de siguranțe C – SC5- 5 Contor masă aer -G70-
6 Siguranță 6 pe suportul cutiei de siguranțe C -SC6- 5 Unitate control detector remorcă -J345-
7 Siguranță 7 pe suportul cutiei de siguranțe C -SC7- 5 Interfață pentru utilizare externă
8 Siguranță 8 pe suportul cutiei de siguranțe C -SC8- 10 Bloc electronic aprindere -D9-
9 Siguranță 9 pe suportul cutiei de siguranțe C -SC9- 10 Unitate control sistem airbag -J234-;

Martor avertizare dezactivare airbag partea pasagerului -K145-.
10 Siguranță 10 pe suportul cutiei de siguranțe C -SC10- 5 Unitate control motor -J623-
11 Siguranță 11 pe suportul cutiei de siguranțe C -SC11- 15 Unitate control blocare diferențial -J187-
12 Siguranță 12 pe suportul cutiei de siguranțe C – SC12- 10 Pompă combustibil 1 -V276-
13 Siguranță 13 pe suportul cutiei de siguranțe C -SC13 5 Supapă supapă evacuare -N220-;

Supapă comutare radiator gaze evacuare cu recirculare gaze evacuare -N345-
14 Siguranță 14 pe suportul cutiei de siguranțe C -SC14 15 Pompă circulație lichid răcire -V51-
15 Siguranță 15 pe suportul cutiei de siguranțe C -SC15- 5 Unitate control motor -J623-
16 Siguranță 16 pe suportul cutiei de siguranțe C -SC16- 10 Martor avertizare lumină spate proiectoare de ceață -K13-;

Bec lumină spate stânga proiectoare de ceață -L46-;

Bec lumină spate dreapta proiectoare de ceață -L47-.
17 Siguranță 17 pe suportul cutiei de siguranțe C – SC17- 5 Bec lumină spate dreapta -M2-;

Bec partea dreaptă -M3-.
18 Siguranță 18 pe suportul cutiei de siguranțe C -SC18- 5 Bec partea stângă -M1-;

Bec partea stângă -M4-.
19 Siguranță 19 pe suportul cutiei de siguranțe C -SC19 15 Unitate control alimentare -J519-
20 Siguranță 20 pe suportul cutiei de siguranțe C -SC20- 15 Unitate control alimentare -J519-
21 Siguranță 21 pe suportul cutiei de siguranțe C -SC21- 5 Unitate control alimentare -J519-
22 Siguranță 22 pe suportul cutiei de siguranțe C -SC22- – Gol
23 Siguranță 23 pe suportul cutiei de siguranțe C -SC23- 15 Unitate control motor -J623-
24 Siguranță 24 pe suportul cutiei de siguranțe C -SC24 10 Claxon avertizare -H12-
25 Siguranță 25 pe suportul cutiei de siguranțe C -SC25- 10 Element încălzire supapă ventilare carter -N79-
26 Siguranță 26 pe suportul cutiei de siguranțe C -SC26 5 Bec pentru condus zi dreapta -L175-
27 Siguranță 27 pe suportul cutiei de siguranțe C -SC27- 5 Bec pentru condus zi stânga -L174-
28 Siguranță 28 pe suportul cutiei de siguranțe C -SC28- 15 Iluminare număr stânga -X4;

Iluminare număr dreapta -X5-.
29 Siguranță 29 pe suportul cutiei de siguranțe C -SC29- 10 Motor reglare unghi far stânga -V48-
30 Siguranță 30 pe suportul cutiei de siguranțe C -SC30- 10 Bec faruri de întâlnire stânga -L125-
31 Siguranță 31 pe suportul cutiei de siguranțe C -Sc31- – Gol
32 Siguranță 32 pe suportul cutiei de siguranțe C -SC32- 10 Bec faruri de întâlnire dreapta -L126-
33 Siguranță 33 pe suportul cutiei de siguranțe C -SC33- 5 Comutator reglare oglindă -E43-
34 Siguranță 34 pe suportul cutiei de siguranțe C -Sc34- 15 Gol
35 Siguranță 35 pe suportul cutiei de siguranțe C -SC35- 15 Sondă lambda 1 înainte de catalizator -GX10-
36 Siguranță 36 pe suportul cutiei de siguranțe C -Sc36- 5 Unitate de control a motorului -J623-
37 Siguranță 37 pe suportul cutiei de siguranțe C -SC37- – Gol
38 Siguranță 38 pe suportul cutiei de siguranțe C -SC38- 15 Priză 12V -U5-
39 Siguranță 39 pe suportul cutiei de siguranțe C -SC39- 25 Unitate de control a detectorului de remorcă -J345-
40 Siguranță 40 pe suportul cutiei de siguranțe C -SC40- 25 Unitate de control a detectorului de remorcă -J345-
41 Siguranță 41 pe suportul cutiei de siguranțe C -SC41- 25 Unitate de control a detectorului de remorcă -J345-
42 Siguranță 42 pe suportul cutiei de siguranțe C -SC42- 15 Conector diagnostic -U31-;

Controler electronic al coloanei volanului -J527-;

Comutator presiune sistem climatizare -F129-;

Senzor calitate aer -G238-;

Controler blocare diferențial -J187-;

Controler cutie de distribuție -J646-;

Inserție bord -K-;

Bec frână nivel înalt -M25-;

Comutator lumini frână -F-;

Display -K40-.
43 Siguranță 41 pe suportul cutiei de siguranțe C – Sc43- 25 Unitate de control alimentare -J519-
44 Siguranță 44 pe suportul cutiei de siguranțe C -SC44- 30 Unitate de control alimentare -J519-
45 Siguranță 45 pe suportul cutiei de siguranțe C -SC45- 15 Conector diagnostic -U31-;

Inserție bord -K-;

Controler electronic al coloanei volanului -J527-;

Controler sistem climatizare -J301-;

Controler Climatronic -J255-;

Comutator încălzire/potență încălzire -E16-.
46 Siguranță 46 pe suportul cutiei de siguranțe C -SC46- 25 Unitate de control lateral -J646-
47 Siguranță 47 pe suportul cutiei de siguranțe C -SC47- 20 Unitate de control alimentare
48 Siguranță 48 pe suportul cutiei de siguranțe C -SC48- 20 Controler ușă șofer -J386-
49 Siguranță 49 pe suportul cutiei de siguranțe C -SC49- 20 Unitate de control ușă față partea pasagerului -J387-
50 Siguranță 50 pe suportul cutiei de siguranțe C -SC50- 20 Controler ușă spate stânga -J388-
51 Siguranță 51 pe suportul cutiei de siguranțe C -SC51- 20 Controler ușă spate dreapta -J389-
52 -Siguranță 52 pe suportul cutiei de siguranțe C -SC52- 15 Priză electrică -U-
53 Siguranță 53 pe suportul cutiei de siguranțe C -SC53- 20 Bec proiectoare ceață stânga -L22-
54 Siguranță 54 pe suportul cutiei de siguranțe C -SC54- 15 Brichetă -U1-
55 Siguranță 55 pe suportul cutiei de siguranțe C -SC55- 15 Motor control unghi far dreapta -V49-
56 Siguranță 56 pe suportul cutiei de siguranțe C -SC56- – Gol
57 Siguranță 57 pe suportul cutiei de siguranțe C -SC57- 30 Buton încălzire scaun, stânga -E653-;

Buton încălzire scaun, dreapta – E654-;

Controler încălzire scaun -J882-.
58 Siguranță 58 pe suportul cutiei de siguranțe C -SC58- – Gol
59 Siguranță 59 pe suportul cutiei de siguranțe C -SC59- 20 Priză 12V -UX3-
60 Siguranță 60 pe suportul cutiei de siguranțe C -SC60- 5 Modul detector remorcă -J345-;

Conector diagnostic -U31-;

Unitate de control alimentare -J519-.
61 Siguranță 61 pe suportul cutiei de siguranțe C -SC61- 5 Unitate de control detector remorcă -J345-;

Conector diagnostic -U31-;

Unitate de control alimentare bord -J519-.
62 Siguranță 62 pe suportul cutiei de siguranțe C -SC62- 20 Unitate de control auxiliar încălzitor -J364-;

Pompă circulație -V55-.
63 Siguranță 63 pe suportul cutiei de siguranțe C -SC63- 10 Bec iluminare zona încărcare -M53-
64 Siguranță 64 pe suportul cutiei de siguranțe C -SC64- 30 Comutator ieșire rezistență / căldură -E16-;

Unitate de control Climatronic -J255-;

Unitate de control sistem climatizare -J301-.
65 Siguranță 65 pe suportul cutiei de siguranțe C -SC65- 15 Unitate de control motor -J623-
66 Siguranță 66 pe suportul cutiei de siguranțe C -SC66- 30 Unitate de control alimentare -J519-
67 Siguranță 67 pe suportul cutiei de siguranțe C -SC67- 30 Radio -R-;

Unitate de control cu display pentru sistem radio și navigație -J503-.
68 Siguranță 68 pe suportul cutiei de siguranțe C -SC68- – Gol
69 Siguranță 69 pe suportul cutiei de siguranțe C -SC69- 15 Interfață pentru uz extern
70 Siguranță 70 pe suportul cutiei de siguranțe C -SC70- 5 Interfață pentru uz extern
71 Siguranță 71 pe suportul cutiei de siguranțe C -SC71- 25 Interfață pentru uz extern
72 Siguranță 72 pe suportul cutiei de siguranțe C -SC72- 10 Interfață pentru uz extern

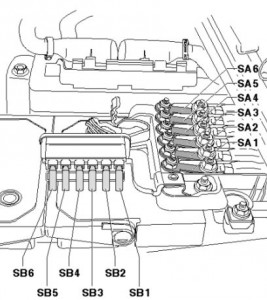

Suport siguranță A -SA-

Suport siguranță A -SA-

Volkswagen Amarok – siguranțe – suport A și suport B
Număr – Amperaj [A] Descriere
1 Siguranță 1 pe suportul siguranță A -SA1- 175 Alternator -C-
2 Siguranță 2 pe suportul siguranță A -SA2- 175 Siguranță 4 pe suportul siguranță C -SC4-;

Siguranță 8 pe suportul siguranță C -SC8-;

Siguranță 11 pe suportul siguranță C -SC11-;

Siguranță 15 pe suportul siguranță C -SC15-;

Suport siguranță C -SC19 – SC24-;

Suport siguranță C -SC43 – SC51-;

Suport siguranță SC62 – SC64-;

Suport siguranță C -SC66 – SC67-.
3 Siguranță 3 pe suportul siguranță A -SA3- 40 Interfață pentru utilizare externă
4 Siguranță 4 pe suportul siguranță A -SA4- 80/110 Ventilator radiator -V7-
5 Siguranță 5 pe suportul siguranță A -SA5- 50 Unitate control automată a perioadei de aprindere J179-
6 Siguranță 6 pe suportul siguranță A -SA6- 80 Suport siguranță C -SC39 – SC41-

Suport siguranță B -SB-

Suport siguranță B -SB-

Volkswagen Amarok – siguranțe – suport A și suport B
Număr – Amperaj [A] Descriere
1 Siguranță 1 pe suportul cutiei de siguranțe B -SB1- 30 Unitate control Sistem antiblocare roți (ABS) J104-
2 Siguranță 2 pe suportul cutiei de siguranțe B -SB2- 30 Releu pompa combustibil -J17-;

Pompă presiune sistem combustibil -G6-.
3 Siguranță 3 pe suportul cutiei de siguranțe B -SB3- 10 Unitate control Sistem antiblocare roți (ABS) -J104-
4 Siguranță 4 pe suportul cutiei de siguranțe B -SB4- 5 Unitate control alimentare -J519-
5 Siguranță 5 pe suportul cutiei de siguranțe B -SB5- – Gol
6 Siguranță 6 pe suportul cutiei de siguranțe B -SB6- – Gol

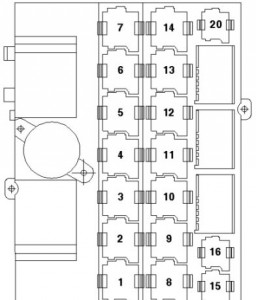

Releu

Releu

Volkswagen Amarok – siguranțe – releu
Numero Descriere
1 Releu auxiliar al încălzitorului lichidului de răcire -J493-
2 Gol
3 Gol
4 Gol
5 Gol
6 Releu de alimentare 2 -J710- (53)
7 Releu de alimentare al terminalului 15 -J329- (100)
8 Releu al pompei lichidului de răcire -J235-
9 Gol
10 Gol
11 Gol
12 Releu de alimentare 1 -J701- (53)
13 Releu al demarorului -J53- (53)
14 Releu al pompei combustibil -J17- (404)
Releu de alimentare al terminalului 30 -J317- (404)
15 Releu de alimentare -J16- (100)
16 Releu de descărcare al terminalului 58b -J374- (449)
20 Releu principal -J271- (643)
