Opel Corsa F (2019-2022) – cutia de siguranțe
Opel Corsa F (2019-2020) – schema cutiei de siguranțe
Anul producției: 2019, 2020.
Siguranțele brichetei (priza de alimentare) în Opel Corsa F sunt siguranțele 31 în cutia de siguranțe din habitaclu în partea stângă.
Poziția cutiei de siguranțe
Cutii de siguranțe din habitaclu
Există două blocuri siguranțe – în partea dreaptă și în partea stângă a bordului.

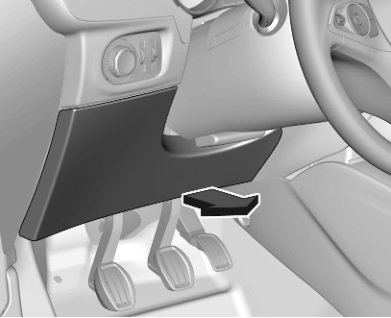

Partea stângă:
La vehiculele cu volan pe partea stângă cutia de siguranțe se află în spatele capacului din bord. Scoateți capacul de jos și îndepărtați-l.
La vehiculele cu volan pe partea dreaptă cutia de siguranțe se află în spatele capacului din compartimentul pentru obiecte. Deschideți compartimentul și scoateți capacul.
Partea dreaptă:
La vehiculele cu volan pe partea stângă cutia de siguranțe se află în spatele capacului din compartimentul pentru obiecte. Deschideți compartimentul și scoateți capacul, îndepărtați suportul.
La vehiculele cu volan pe partea dreaptă cutia de siguranțe se află în spatele capacului din bord. Scoateți capacul de jos și îndepărtați-l, îndepărtați suportul.

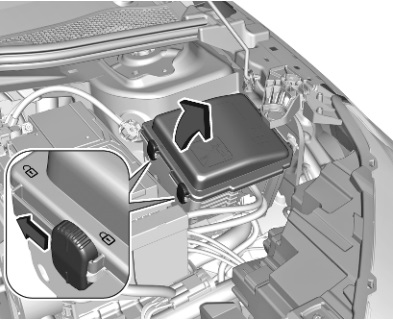

Cutie de siguranțe din compartiment motor
Scoateți capacul și îndepărtați-l.

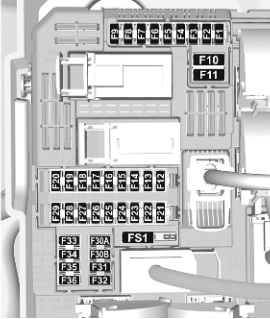

Compartiment motor
Atribuirea siguranțelor în compartimentul motor
| Numero | Descriere |
|---|---|
| 1 | Sistem control climatizare |
| 2 | Sistem frâne |
| 3 | Bloc siguranțe
(partea dreaptă a bordului) |
| 4 | Sistem frâne |
| 8 | Pompă combustibil |
| 16 | Far dreapta;
Parbriz încălzit. |
| 18 | Faruri de drum dreapta |
| 19 | Faruri de drum stânga |
| 20 | Pompă combustibil |
| 22 | Cutie automată |
| 25 | Bloc siguranțe (remorcă) |
| 28 | Sistem reducere selectivă catalitică |
| 29 | Ștergător |
| 31 | Sistem control climatizare |
| 32 | Volan |
Tablou de bord (partea stângă)
Alocarea siguranțelor în habitaclu (partea stângă)
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | Radar;
Oglindă retrovizoare. |
| 3 | Încărcare inductivă |
| 4 | Claxon |
| 5 | Ștergător parbriz |
| 6 | Ștergător parbriz |
| 7 | USB |
| 8 | Ștergător spate |
| 10 | Închidere centralizată |
| 11 | Închidere centralizată |
| 12 | Modul interfață diagnostică |
| 13 | Sistem climatizare |
| Număr | Descriere |
|---|---|
| 14 | Alarmă;
Opel Connect. |
| 17 | Set de semnalizatoare |
| 21 | Buton de aprindere;
Sistem antifurt. |
| 22 | Senzor de ploaie;
Senzor de lumină; Cameră. |
| 23 | Reminder centură de siguranță |
| 24 | Ecran tactil de 7 inch;
Asistent parcare; Cameră marșarier. |
| 25 | Airbag |
| 27 | Sistem alarmă antifurt |
| 29 | Ecran tactil de 7 inch;
Infotainment. |
| 31 | Brichetă;
Priză alimentare 12 V. |
| 32 | Volan încălzit |
| 33 | Sistem de climatizare;
Cutie automată. |
| 34 | Asistență parcare;
Reglaj oglinzi exterioare. |
Tablou de bord (partea dreaptă)
Atribuirea siguranțelor în habitaclu (partea dreaptă)
| Număr | Descriere |
|---|---|
| 1 | Geam lunetă încălzit |
| 2 | Oglinzi exterioare încălzite |
| 3 | Geamuri față electrice |
| 4 | Reglare oglinzi exterioare;
Oglinzi rabatabile. |
| 5 | Geamuri spate electrice |
| 8 | Bloc siguranțe
(partea dreaptă a bordului). |
| 10 | Scaune față încălzite |
| 11 | Funcție masaj scaun |
Opel Corsa F (2021-2022) – schema cutiei de siguranțe
Anul producției: 2021, 2022.
Siguranțele Brichetei (priza de alimentare) în Opel Corsa F sunt siguranțele 31 în bloc siguranțe în habitaclu în partea stângă.
Poziția blocului siguranțe
Blocuri siguranțe ale habitaclului
Există două blocuri siguranțe – în dreapta și în stânga bordului.
partea stângă:
La vehiculele cu volan pe partea șoferului blocul siguranțe se află în spatele capacului din bord. Scoateți capacul de jos și îndepărtați-l.
La vehiculele cu volan pe partea pasagerului blocul siguranțe se află în spatele capacului în compartimentul torpedou. Deschideți compartimentul și îndepărtați capacul.
Partea dreaptă:
La vehiculele cu volan pe partea șoferului blocul siguranțe se află în spatele capacului în compartimentul torpedou. Deschideți compartimentul și îndepărtați capacul, scoateți suportul.
La vehiculele cu volan pe partea pasagerului blocul siguranțe se află în spatele capacului din bord. Scoateți capacul de jos și îndepărtați-l, scoateți suportul.
Bloc siguranțe din compartiment motor
Îndepărtați capacul.
Schema blocului siguranțe
Compartiment motor
Atribuirea siguranțelor în compartiment motor
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | Sistem de control al încălzirii, ventilației și climatizării |
| 2 | Sistem frâne |
| 3 | Bloc siguranțe (partea dreaptă a bordului) |
| 4 | Sistem frâne |
| 5 | Controler caroserie |
| 6 | Ventilator radiator |
| 7 | Controler caroserie |
| 8 | Controler motor / pompă combustibil |
| 9 | Senzor NOX; Senzor apă în motorină. |
| 10 | Controler motor |
| 11 | Controler motor |
| 12 | Conector diagnostic |
| 13 | Controler motor |
| Număr | Descriere |
|---|---|
| 14 | Senzor tensiune baterie |
| 15 | Modul control remorcă |
| 16 | Far dreapta |
| 17 | Modul control motor/senzor NOX |
| 18 | Far faruri de întâlnire dreapta |
| 19 | Far faruri de întâlnire stânga |
| 20 | Modul control motor; Pompă combustibil; Încălzitor motorină. |
| 21 | Demaror |
| 22 | Cutie automată |
| 25 | Bloc siguranțe (remorcă) |
| 27 | Modul control caroserie |
| 28 | Sistem reducere catalitică selectivă |
| 29 | Ștergător parbriz |
| 31 | Sistem control încălzire, ventilație și climatizare |
| 32 | Volan |
Vehicule electrice
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | Sistem de control climatic |
| 2 | Sistem frâne |
| 3 | Bloc siguranțe (partea dreaptă a bordului) |
| 4 | Sistem frâne |
| 6 | Ventilator radiator |
| 7 | Modul control caroserie |
| 8 | Pompă combustibil |
| 9 | Unitate control vehicul electric |
| 10 | Unitate control vehicul electric (compresor climatizare) |
| 11 | Unitate control vehicul electric |
| 12 | Conector diagnosticare |
| 13 | Modul control caroserie/sistem de încălzire, ventilație și climatizare |
| 14 | – |
| Număr | Descriere |
|---|---|
| 15 | Conector serviciu E-Service |
| 16 | Far dreapta |
| 18 | Faruri de întâlnire dreapta |
| 19 | Faruri de întâlnire stânga |
| 20 | Unitate control vehicul electric |
| 22 | Releu compartiment motor |
| 23 | Convertor AC/DC; Convertor DC/DC. |
| 25 | Interfață baterie înaltă tensiune |
| 26 | Regulator motor (motor electric cu invertor) |
| 27 | Modul control caroserie |
| 28 | – |
| 29 | Ștergător parbriz |
| 30 | Modul control caroserie |
| 31 | Modul control caroserie |
| 32 | Volan |
Panou instrumente (partea stângă)
Atribuirea siguranțelor în habitaclu (partea stângă)
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | Senzor radar; Oglindă retrovizoare. |
| 3 | Încărcare inductivă |
| 4 | Claxon |
| 5 | Spălător lunetă |
| 6 | Spălător lunetă |
| 7 | USB |
| 8 | Ștergător spate |
| 10 | Închidere centralizată |
| 11 | Închidere centralizată |
| 12 | Conector modul diagnostic |
| 13 | Sistem control încălzire, ventilație și climatizare |
| Număr | Descriere |
|---|---|
| 14 | Alarmă; Sistem Opel Connect. |
| 17 | Set de semnalizatoare |
| 21 | Buton de aprindere; Protecție împotriva furtului. |
| 22 | Senzor de ploaie; Senzor de lumină; Cameră. |
| 23 | Indicator siguranță centură de siguranță |
| 24 | Ecran touch de 7 inci (Infotainment); Asistent parcare; Cameră marșarier. |
| 25 | Sistem airbag |
| 27 | Mesaj despre alarma mașinii |
| 29 | Ecran touch de 7 inci; Infotainment. |
| 31 | Brichetă; Priză de alimentare 12 V. |
| 32 | Volan încălzit |
| 33 | Sistem de climatizare, încălzire și ventilare. Cutie automată. |
| 34 | Asistență la parcare; Reglarea oglinzilor exterioare. |
Vehicule electrice
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | Senzor radar; Oglindă retrovizoare. |
| 3 | Încărcare inductivă |
| 4 | Claxon |
| 5 | Spălător lunetă |
| 6 | Spălător lunetă |
| 7 | USB |
| 8 | Ștergător spate |
| 10 | Închidere centralizată |
| 11 | Închidere centralizată |
| 12 | Modul conector diagnostic |
| 13 | Sistem de control climatic |
| Număr | Descriere |
|---|---|
| 14 | Alarmă; Sistem Opel Connect. |
| 17 | Set de semnalizatoare |
| 21 | Buton aprindere; Sistem de protecție împotriva furtului. |
| 22 | Senzor de ploaie; Senzor de lumină; Cameră. |
| 23 | Reminder centură de siguranță |
| 24 | Ecran tactil de 7 inch; Asistent parcare; Cameră marșarier. |
| 25 | Sistem airbag |
| 27 | Sistem alarmă antifurt |
| 29 | Ecran tactil de 7 inch; Infotainment. |
| 31 | Brichetă; Priză alimentare 12 V. |
| 32 | Volan încălzit |
| 33 | Climatizare; Cutie automată. |
| 34 | Asistență parcare; Reglaj oglinzi exterioare. |
Panou instrumente (partea dreaptă)
Atribuirea siguranțelor în habitaclu (partea dreaptă)
| Număr | Descriere |
|---|---|
| 1 | Geam spate încălzit |
| 2 | Oglinzi exterioare încălzite |
| 3 | Geamuri față electrice |
| 4 | Reglare oglinzi exterioare; Oglinzi rabatabile. |
| 5 | Geamuri spate electrice |
| 8 | Bloc siguranțe (partea dreaptă a bordului). |
| 10 | Scaune față încălzite |
| 11 | Funcție masaj a scaunului |
