Peugeot Traveller

Compartiment motor

Sub capotă se află lângă bateria.Capacul este ținut în poziție de cârlige marcate – A.

Sarcină

• F12 5A Duze încălzite.
• F14 25A Pompa ștergătorului față și spate.
• F15 5A Senzor radar față al sistemului de frânare automată. Servodirecție electrică.
• F17 10A Unitate de comutare inteligentă.
• F19 30A Motor ștergător parbriz.
• F20 15A Pompa lichid parbriz față și spate.
• F21 20A Pompa lichid faruri.
• F22 15A Claxon.
• F23 15A Far dreapta de faruri de drum.
• F24 15A Far stânga de faruri de drum.

Compartiment pasageri

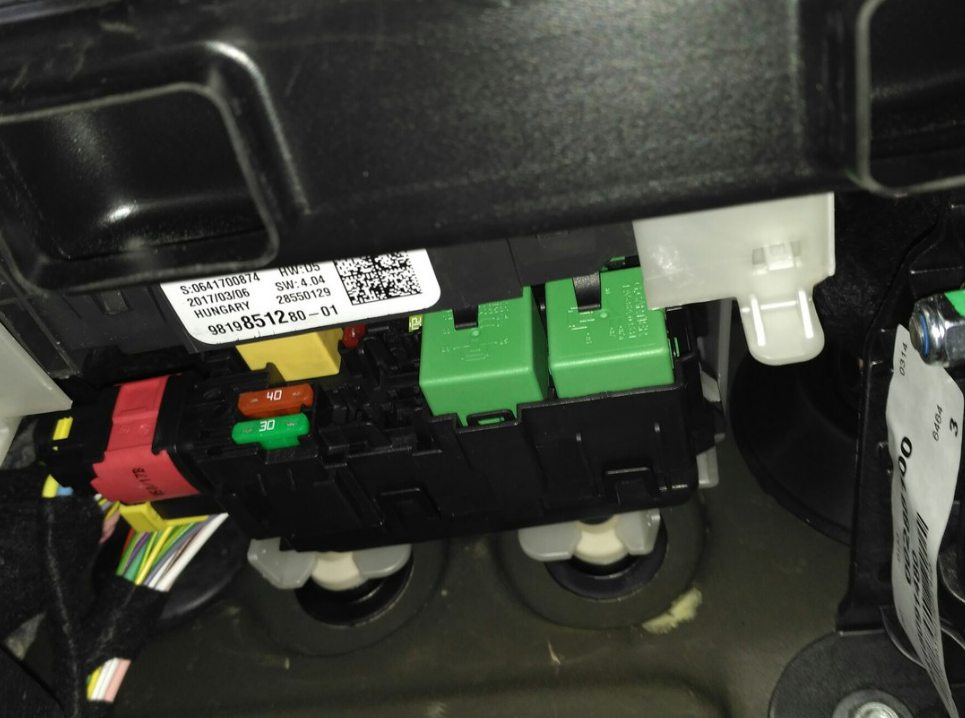

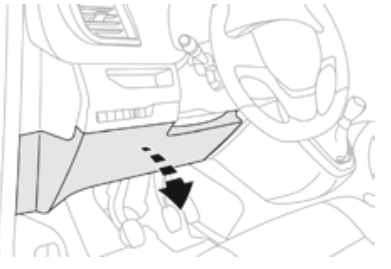

Se află sub bord. Se poate accesa prin tragerea marginii superioare a capacului protector din stânga și apoi din dreapta.

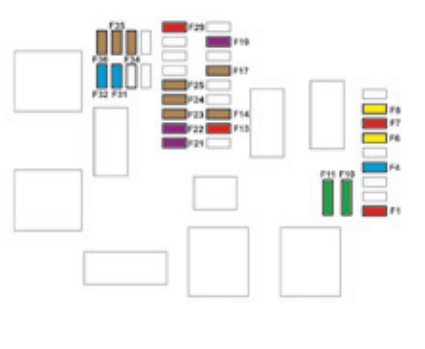

Diagramă

Circuit protejate

pentru Eko

F1 10 Servodirecție electrică, contact pedală ambreiaj.
F4 15 Claxon.
F5 20 Pompa ștergătorului față și spate.
F6 20 Pompa ștergătorului față și spate.
F7 10 Priză spate 12V.
F8 20 Ștergător lunetă, simplu sau dublu.
F10 / F11 30 Încuietori interioare, exterioare, față și spate.
F13 10 Panou față climatizare, panou radio, manetă cutie, display head-up.
F14 5 Alarme de siguranță, apeluri de urgență și asistență tehnică.
F17 5 Bord.
F19 3 Blocare comutator volan.
F21 3 Sistem cheie cu telecomandă sau sistem antifurt.
F22 3 Senzor ploaie și lumină, cameră video multifuncțională.
F23 5 Indicator avertizare centuri de siguranță nefixate sau desfăcute.
F24 5 Ecran tactil, cameră marșarier și asistent parcare.
F25 5 Sistem airbag.
F29 20 Radio, ecran tactil, player CD, navigator.
F31 15 Radio (+ baterie).
F32 15 Priză față 12V.
F34 5 Sistem monitorizare unghi mort, oglinzi exterioare reglabile electric.
F35 5 Duze încălzite, reglaj unghi faruri.
F36 5 Încărcare lampă portabilă, lampă spate.

Dacă bricheta nu funcționează, verifică siguranțele 7 și 32.

pentru complet

• F1 3 Sistem cheie cu telecomandă sau sistem antifurt.
• F5 5 Ecran tactil, cameră marșarier și asistent parcare.
• F7 10 Panou spate climatizare, amplificator Hi-Fi.
• F8 20 Ștergător lunetă, simplu sau dublu.
• F10 / F11 30 Încuietori interioare, exterioare, față și spate.
• F12 3 Alarmă de siguranță.
• F17 10 Priză spate 12V.
• F18 5 Apeluri asistență tehnică și alarmă.
• F21 3 Lampă manuală de încărcare, lampă spate.
• F22 3 Lumină compartiment portbagaj, lumini spate.
• F23 5 Sistem monitorizare unghi mort, oglinzi exterioare reglabile electric.
• F24 5 Blocare comutator volan.
• F25 5 Reglaj înălțime faruri.
• F26 3 Indicator avertizare centură de siguranță nefixată sau desfăcută.
• F27 3 Senzor ploaie și lumină, cameră video multifuncțională.
• F28 10 Panou față climatizare, panou radio, manetă cutie, display head-up.
• F30A sau B 15 Radio (+ baterie).
• F31 5 Sistem airbag.
• F33 15 Priză față 12V.
• F35 5 Bord.
• F36 20 Radio, ecran tactil, player CD, navigator.

În acest caz, dacă bricheta nu funcționează, verifică siguranțele 13 și 33.
