Mini Cooper R-50 (2001-2006) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Mini Cooper R-50
Se referă la vehiculele produse în anii:
2001, 2002, 2003, 2004, 2005, 2006.

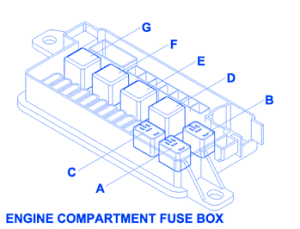

Cutia de siguranțe în compartiment motor
| Număr | Descriere |
|---|---|
| Funcția releului cutiei de siguranțe în compartiment motor | |
| A | Releu viteză/releu lent al ștergătoarelor parbriz față |
| b | Releu de aprindere/oprire al ștergătoarelor parbriz față |
| C | Releu al farurilor față proiectoare de ceață |
| D | Releu de încălzire și climatizare |
| E | Releu al compresorului aerului condiționat |
| F | Releu viteză joasă al ventilatorului răcire motor |
| G | Releu principal DME (K6300) |

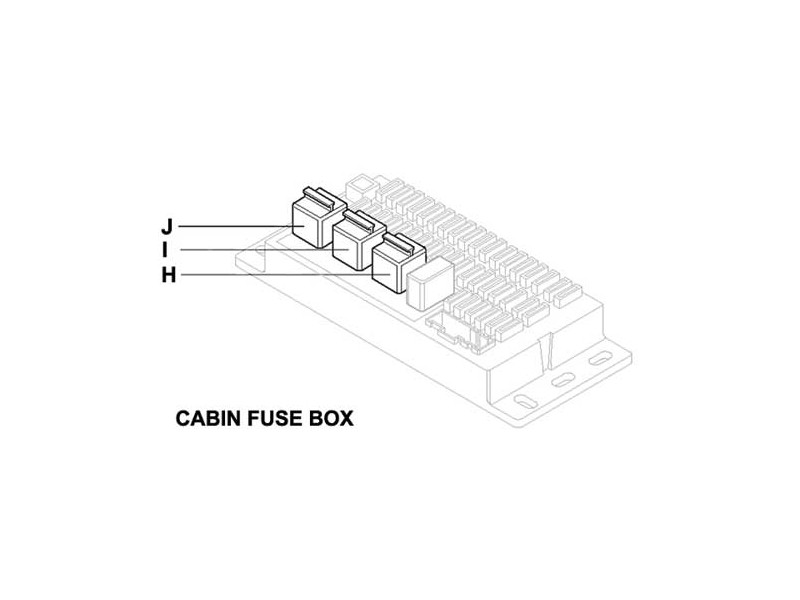

| Funcția releului cutiei de siguranțe în habitaclu | |
| H | Releu al pulverizatoarelor faruri |
| I | Încălzire și ventilator al aerului condiționat |
| J | Releu al pompei combustibil |

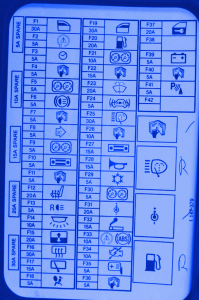

Cutia de siguranțe în compartimentul pasagerilor
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| F1 | 30A | BC1 (X332 3) Geam electric stânga |
| F2 | 5A | Senzor unghi de direcție |
| F3 | 5A | Unitate control pliabilă cu ceas digital/oglindă exterioară |
| F4 | 5A | BC1 (X254 27) Putere constantă |
| F5 | 5A | Modul control pentru bord/LED (din unitatea de control electronică a immobilizatorului) |
| F6 | 5A | Comutator lumină de frână/modul comutator ambreiaj/unitate control electronică immobilizator EWS |
| F7 | 5A | BC1 (X254 36)/senzor ploaie |
| F8 | 5A | Indicator/comutator Faruri de întâlnire |
| F9 | 5A | Modul control pentru bord |
| F10 | 5A | Calculator navigație/unitate control monitor bord/unitate control radio |
| F11 | 5A | K119, releu, pompă pulverizator spate/releu K5, pompă pulverizator față |
| F12 | 20A | Comutator aprindere pentru scaune încălzite |
| F13 | 5A | Comutator lumină marșarier/comutator CVT |
| F14 | 10 A | BC1 (X332 14) Putere constantă pentru lumini interioare/pentru citit |
| F15 | 20A | Unitate control modul Trapă |
| F 16 | 30A | BC1/geam spate fără antenă sau trapă de undă 1 cu antenă geam spate prin K13/geam spate încălzit |
| F17 | 15A | BC1 (X254 43)/motor Ștergător spate prin 101142 (releu motor ștergător spate) |
| F18 | 5A | Acționare cu senzor Hall și cârlig pasager/sistem de reținere multiplu (sistem SRS) |
| F19 | 30A | BC1 (X332 7) Geamuri electrice partea șoferului |
| F20 | 20A | K96, releu pompă combustibil 1 |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| F21 | 10 A | Modul control pentru bord |
| F22 | 15A | Unitate control integrată monitor/calculator navigație/cutia de extragere |
| F23 | 20A | K5 Releu pompă pulverizator față / Releu K119 pompă pulverizator spate |
| F24 | 5A | Unitate control electronică a immobilizer-ului / claxon pentru sistem alertă antifurt EWS |
| F25 | 30A | Pompă pulverizator faruri Via K6 |
| F26 | 10 A | Cutie automată |
| F27 | 15A | Unitate control radio/cutii CD/amplificator |
| F28 | 15A | Suspensie spirală/colț dreapta/colț stânga Via K2 |
| F29 | 5A | Modul încălzire și climatizare/motor ventilator senzor temperatură internă |
| F30 | 5A | Patru instrumente |
| F31 | 30A | BC1 Prin K4 (X253 23) Încălzire și ventilator climatizare |
| F32 | 15A | Brichetă față pentru trabucuri Via 101151 (față brichetă Rela) |
| F33 | 10 A | Unitate Sistem antiblocare roți (ABS)/ASC/DSC |
| F34 | 10 A | Control electronic digital motor direct și prin releu principal de gestionare K96 / Motor |
| F35 | 5A | Comutator reglare oglindă/oglindă retrovizoare electrocromată/încălzitor parbriz/oglindă exterioară |
| F36 | 5A | K416, Releu încălzire parbriz față |
| F37 | 20A | BC1 (X332 1) Închidere centralizată |
| F38 | – | – |
| F39 | 5A | Alternator/unitate control electrică sistem direcție/pompă hidraulică |
| F40 | 5A | Modul control pentru bord/panou comutatoare/senzor unghi direcție |
| F41 | 5A | Unitate control distanță parcare/alimentare pentru K69923, releu modul control ventilator/pompă control ventilator |
| F42 | – | – |
