Opel Vectra B (1995-2002) – cutia de siguranțe
Opel Vectra B – schema cutiei de siguranțe
Anul producției: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Cutia de siguranțe în compartiment motor.

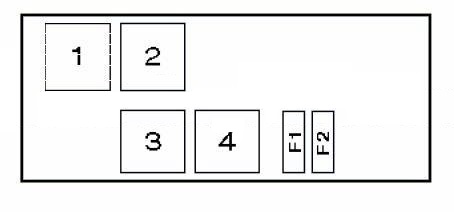

Cutia de siguranțe nr. 1 (1995-2000)
| 1 | Releu al pompei de aer evacuat |
| 2 | Releu de întârziere al pompei ștergătoarelor farurilor |
| 3 | Releu al bujiilor (1,7 DT) |
| 4 | Releu al încălzitorului combustibilului (1,7 DT) |
| F1 | (30A) Încălzitor combustibil |
| F2 | (60A) Bujiile |
| F1 | (60A) Cutia de siguranțe a consolei/placă releu 1, întrerupător aprindere |
| F2 | (60A) Sistem alarmă, cutia de siguranțe în consolă/placă releu 1 |
| F3 | (60A) Comutator combinat;
Lumini de zi; Cutia de siguranțe/relee în consolă; Faruri de drum; Comutator faruri; Imobilizator; Modul control multifuncțional. |
| F4 | (60A) Sistem antiblocare roți (ABS);
Sistem control tracțiune (TCS). |
| F5 | (60A) Sistem injecție secundară aer (AIR) |
| F6 | (60A) Gestionare motor, siguranțe F56, F59-Diesel |
Cutia de siguranțe nr. 2 (1995-2000).
tip A.
| 1 | Releu temporizat al ventilatorului motorului |
| 2 | Releu al motorului ventilatorului motorului I |
| 3 | Releu al motorului ventilatorului motorului II |
| 4 | Releu al motorului ventilatorului lichidului de răcire III |
| 5 | Releu al motorului ventilatorului motorului IV |
| 6 | Releu al motorului ventilatorului lichidului de răcire V |
| 1 | Releu temporizat al ventilatorului motorului |
| 2 | Releu al motorului ventilatorului motorului I |
| 3 | Releu al motorului ventilatorului motorului II |
| 4 | Releu al motorului ventilatorului lichidului de răcire III |
| 5 | Releu al motorului ventilatorului motorului IV |
| F1 | (30A) Motor ventilator motor |
| F2 | (30A) Motor ventilator motor |
| 7 | Releu motor ventilator motor |
| 8 | Releu motor ventilator motor |
| 9a | Siguranță F50 (30A) – motor ventilator lichid răcire motor |
| 9b | Siguranță F52 (30A) – motor ventilator lichid răcire motor |
| 7a | |
| 7b | Siguranță F52 (30A) – motor ventilator lichid răcire motor |
| 8 | Releu motor ventilator motor |
| 9 | Releu motor ventilator motor |
Cutia de siguranțe nr. 3 (1995-2000).
| 1 | Releu al ambreiajului compresorului de climatizare (2,5) |
| 2 | Releu al motorului ventilatorului motor II (1,8/2,0) |
| F1 | (30A) Motor ventilator motor |
| F2 | (30A) Motor ventilator motor |
| 1 | – |
| 2 | Releu ambreiaj compresor AC |
| 3 | Releu motor ventilator motor |
| 4 | Releu motor ventilator motor |
| 5 | Releu motor ventilator motor |
| 6 | Releu motor ventilator motor |

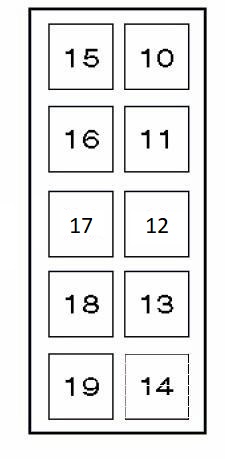

cutia de siguranțe nr. 4.
| 10 | – |
| 11 | – |
| 12 | Releu pompa combustibil X16XEL/Y16XE/Z16SE/Z16XE/X18XE1/X18E1/Z18XE/C20SEL/Z22SE/Y26SE) |
| 13 | Releu control motor (EC) (cu excepția X16SZR) |
| 14 | – |
| 15 | – |
| 16 | – |
| 17 | – |
| 18 | Releu întârziere pompa ștergător faruri |
| 19 | Releu pompa injecție secundară aer (AIR) |
Cutia de siguranțe în partea pasagerului Opel Vectra B.
Schema cutiei de siguranțe (1995-2000).
| 1 | Releu Claxon |
| 2 | Releu Faruri de drum |
| 3 | Releu Ștergător lunetă spate |
| 4 | Releu încălzire oglinzi exterioare |
| 5 | Releu Proiectoare de ceață |
| 6 | Releu Far proiectoare de ceață spate |
| 7 | Releu Semnalizator – stânga |
| 8 | Releu Semnalizator – dreapta |
| 9 | Releu Climatizare |
| 10 | Releu Motor ventilator AC/încălzitor -1 |
| 11 | Releu Motor ștergătoare parbriz |
| 12 | Releu Motor ventilator AC/încălzitor -2 |
| 13 | Releu încălzit lunetă spate |
| F1 | – |
| F2 | (30A) Sistem AC, motor ventilator lichid răcire motor |
| F3 | (40A) Lunetă spate încălzită |
| F4 | – |
| F5 | – |
| F6 | (10A) Faruri de întâlnire far dreapta;
Grup reglare far dreapta, |
| F7 | (10A) Lămpi laterale și spate dreapta |
| F8 | (10A) Faruri de drum far dreapta;
Lampă avertizare faruri de drum. |
| F9 | (30A) Sistem ștergătoare faruri |
| F10 | – |
| F11 | (30A) Închidere centralizată |
| F12 | (20A) Proiectoare de ceață față |
| F13 | – |
| F14 | (30A) Ștergătoare parbriz |
| F15 | – |
| F 16 | (10A) Proiectoare de ceață spate |
| F17 | (30A) Geamuri electrice – spate |
| F18 | (10A) Becuri număr de înmatriculare |
| F19 | (20A) Pompă combustibil |
| F20 | (30A) Geamuri electrice – față |
| F21 | – |
| F22 | (20A) Avertizare pericol;
Display informativ; Calculator bord; Lumină interior; Grup audio; Lumini avertizare; Modul control combinat; Motoare ventilator lichid răcire motor. |
| F23 | – |
| F24 | (10A) Faruri de întâlnire far stânga;
Regulator faruri stânga. |
| F25 | (10A) Becuri laterale și spate stânga |
| F26 | (10A) Faruri de drum far stânga |
| F27 | – |
| F28 | – |
| F29 | (10A) Lumini avertizare;
Oglinzi laterale electrice; Geamuri electrice; Trapă electrică; Cruise control; Lumini interioare. |
| F30 | (30A) Trapă electrică |
| F31 | – |
| F32 | – |
| F33 | (20A) Priză remorcă – bornă 30 |
| F34 | (20A) schimbător CD automat |
| F35 | (10A) Sistem antiblocare roți (ABS), control tracțiune, cutie automată |
| F36 | (20A) Scaune față încălzite |
| F37 | – |
| F38 | (10A) Lumină de stop, cutie automată;
Display informativ; Cruise control. |
| F39 | (10A) Transmisie automată |
| F40 | (10A) Motoare ventilator lichid răcire motor;
Geam spate încălzit. |
| F41 | (10A) Încălzitoare oglinzi exterioare |

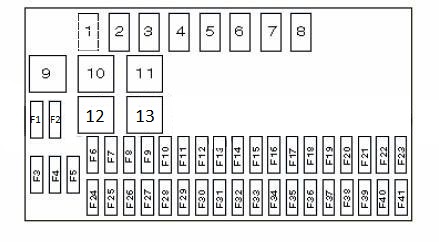

Schema cutiei de siguranțe (2000-2002).
| 1 | Bridge (becuri număr de înmatriculare) |
| 2 | Releu claxon |
| 3 | Releu faruri de drum |
| 4 | Releu motor ștergător lunetă spate |
| 5 | Releu încălzire oglinzi exterioare |
| 6 | Releu proiectoare de ceață |
| 7 | Releu far proiectoare de ceață spate |
| 8 | Releu semnalizator |
| 9 | Releu motor ștergătoare parbriz |
| 10 | Releu încălzit lunetă spate |
| 11 | Releu ventilator încălzitor (cu AC) |
| 12 | Releu ventilator încălzitor (cu AC) |
| 13 | Releu curent alternativ |
| 14 | Modul control multifuncțional |
| F1 | – |
| F2 | (30A) Încălzitor/climatizare (AC) |
| F3 | (40A) Lunetă spate încălzită |
| F4 | – |
| F5 | – |
| F6 | (10A) Reglare faruri;
Far dreapta – faruri de întâlnire. |
| F7 | (10A) Becuri laterale/spate dreapta |
| F8 | (10A) Far dreapta – far de drum |
| F9 | (30A) Spălătoare faruri |
| F10 | (20A) Claxon |
| F11 | (30A) Închidere centralizată |
| F12 | (20A) Proiectoare de ceață |
| F13 | – |
| F14 | (30A) Ștergător parbriz |
| F15 | (5A) Lumini interioare |
| F 16 | (10A) Proiectoare de ceață spate |
| F17 | (30A) Geamuri electrice |
| F18 | (10A) Bec număr înmatriculare |
| F19 | (10A) Sistem audio |
| F20 | (30A) Geamuri electrice |
| F21 | (10A) Închidere centralizată a sistemului audio;
Lumini de avarie; Electromagnet blocare poziție parcare cutie de viteze. |
| F22 | (20A) Climatizare (AC);
Sistem audio; Afișaj multifuncțional digital; Motor ventilator lichid răcire motor; Lumini de avarie; Lumini de avertizare pe bord. |
| F23 | – |
| F24 | (10A) Far stânga – faruri de întâlnire, reglaj far |
| F25 | (10A) Becuri laterale/spate stânga |
| F26 | (10A) Far stânga – far de drum |
| F27 | – |
| F28 | (20A) Încălzitor lichid răcire motor (Diesel) |
| F29 | (10A) Oglinzi laterale electrice;
Geamuri electrice; Faruri – faruri de întâlnire; Semnalizatoare; Lumini de avertizare; Iluminare interioară; Bord; Lumini de avertizare bord; Lumini marșarier; Trapă |
| F30 | (30A) Trapă |
| F31 | (5A) Iluminare bord |
| F32 | (10A) Lumini de zi |
| F33 | (30A) Priză remorcă |
| F34 | (10A) Schimbătoare CD unitate audio |
| F35 | (10A) Sistem antiblocare roți (ABS);
Cutie automată (AT); Sistem control tracțiune (TCS). |
| F36 | (20A) Climatizare (AC);
Scaune încălzite. |
| F37 | (10A) Brichetă |
| F38 | (10A) Climatizare (AC);
Control viteză; Afișaj multifuncțional digital; Motor ventilator lichid răcire motor; Lumină de stop |
| F39 | (10A) Cutie automată (AT) |
| F40 | (10A) Climatizare (AC);
Motor ventilator lichid răcire motor. |
| F41 | (10A) Oglinzi laterale încălzite |
