Opel Astra H (2004-2014) – cutia de siguranțe
Opel Astra H (2004-2009) – schema cutiei de siguranțe
Anul producției: 2004, 2005, 2006, 2007, 2008, 2009.
Siguranțele brichetei (prize de alimentare) în Opel Astra sunt siguranțele #29, #30 și #35 în blocul siguranțe din portbagaj.
Bloc siguranțe în compartiment motor
Poziția blocului siguranțe – Opel Astra h
Blocul siguranțe se află pe partea dreaptă a motorului. Folosind o șurubelniță plată, apasă cele două blocuri laterale și îndepărtează capacul.

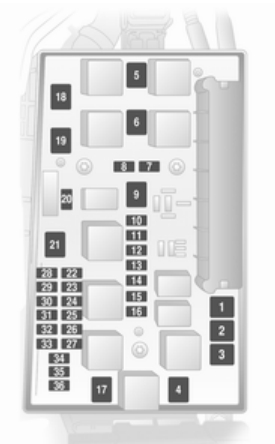

Opel Astra h descrierea siguranțelor
Alocarea siguranțelor în compartiment motor
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| 1 | 20A | Sistem antiblocare roți (ABS) |
| 2 | 30A | Sistem antiblocare roți (ABS) |
| 3 | 30A | Ventilator încălzitor climatizare |
| 4 | 30A | Ventilator încălzitor climatizare |
| 5 | 30A sau 40A | Ventilator radiator |
| 6 | 20A sau 30A sau 40A | Ventilator radiator |
| 7 | 10 A | Spălător parbriz (față și spate) |
| 8 | 15A | Claxon |
| 9 | 25A | Spălător parbriz (față și spate) |
| 10 | — | Gol |
| 11 | — | Gol |
| 12 | — | Gol |
| 13 | 15A | Far proiectoare de ceață |
| 14 | 30A | Ștergător parbriz (față) |
| 15 | 30A | Ștergător parbriz (spate) |
| 16 | 5A | Sisteme de control electronice;
Open&Start; ABS; Trapă; Comutator lumină de stop. |
| 17 | 25A | Încălzitor filtru combustibil |
| 18 | 25A | Demaror |
| 19 | 30A | Transmisie |
| 20 | 10 A | Compresor climatizare |
| 21 | 20A | Modul control motor (ECM) |
| 22 | 7,5A | Modul control motor (ECM) |
| 23 | 10 A | Nivelare faruri;
Adaptive Forward Lighting (AFL). |
| 24 | 15A | Pompă combustibil |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 25 | 15A | Modul control transmisie (TCM) |
| 26 | 10 A | Modul control motor (ECM) |
| 27 | 5A | Servodirecție |
| 28 | 5A | Modul control transmisie (TCM) |
| 29 | 7,5A | Modul control transmisie (TCM) |
| 30 | 10 A | Modul control motor (ECM) |
| 31 | 10 A | Nivelare faruri;
Adaptive Forward Lighting (AFL). |
| 32 | 5A | Martor defect sistem frânare;
Climatizare; Comutator pedală ambreiaj. |
| 33 | 5A | Nivelare faruri;
Iluminare adaptativă (AFL); Unitate control iluminare exterioară. |
| 34 | 7,5A | Unitate control modul coloana volan |
| 35 | 20A | Sistem infotainment |
| 36 | 7,5A | Telefon mobil;
Receptor radio digital; Sistem Twin Audio; Afișaj multifuncțional. |
| К1 | — | Releu demaror |
| K2 | — | Releu modul control motor (ECM) |
| КЗ | — | Ieșire “5” |
| К5. | — | Releu mod ștergător parbriz |
| К6 | — | Releu activare ștergător parbriz |
| K7 | — | Releu pompă spălător parbriz |
| К8 | — | Releu compresor climatizare |
| K10 | — | Releu pompă combustibil |
| K11 | — | Releu ventilator radiator |
| К12 | — | Releu ventilator radiator |
| К13 | — | Releu ventilator radiator |
| K14 | — | Releu încălzire filtru combustibil (diesel) |
| К15 | — | Releu ventilator încălzitor |
| К16 | — | Releu far proiectoare de ceață |
Cutia de siguranțe din portbagaj
Locația cutiei de siguranțe – siguranțe Opel Astra h
Cutia de siguranțe se află pe partea dreaptă a portbagajului. Rotește două cleme cu 90 de grade și pliază capacul.
În funcție de versiunea echipamentului, în portbagaj există două cutii de siguranțe diferite pentru circuite electrice diferite.

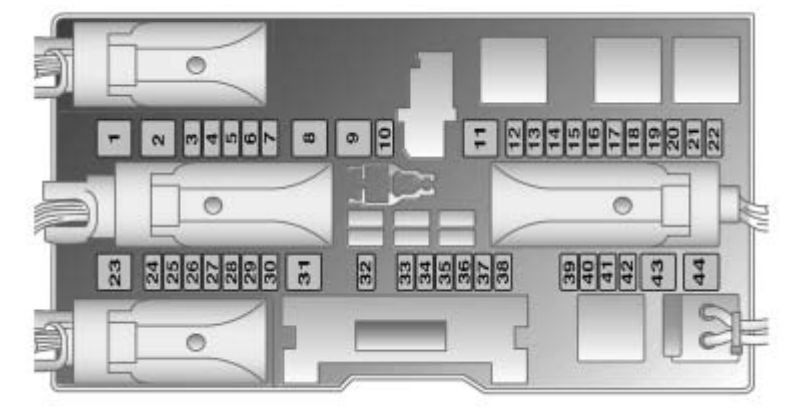

Opel Astra h schema cutiei de siguranțe
Atribuirea siguranțelor în portbagaj
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| 1 | 25A | Geamuri electrice față |
| 2 | — | Neutilizat |
| 3 | 7,5A | Panou instrumente |
| 4 | 5A | Sistem climatizare |
| 5 | 7,5A | Sistem airbag |
| 6 | — | Neutilizat |
| 7 | — | Neutilizat |
| 8 | — | Neutilizat |
| 9 | — | Neutilizat |
| 10 | — | Neutilizat |
| 11 | 25A | Dezghețător lunetă spate |
| 12 | 15A | Ștergător spate |
| 13 | 5A | Asistență parcare |
| 14 | 7,5A | Sistem climatizare |
| 15 | — | Neutilizat |
| 16 | 5A | Senzor de ocupare scaun față dreapta;
Sistem Open&Start. |
| 17 | 5A | Senzor ploaie;
Senzor calitate aer; Sistem monitorizare presiune pneuri; Oglindă retrovizoare interioară cu funcție de întunecare automată. |
| 18 | 5A | Instrumente, întrerupătoare |
| 19 | — | Neutilizat |
| 20 | 10 A | Sistem control dinamic amortizare (CDC) |
| 21 | 7,5A | Încălzire oglinzi retrovizoare exterioare |
| 22 | 20A | Trapă |
| 23 | 25A | Geamuri electrice spate |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 24 | 7,5A | Conector diagnostic |
| 25 | — | Neutilizat |
| 26 | 7,5A | Oglinzi exterioare rabatabile |
| 27 | 5A | Senzor cu ultrasunete;
Sistem alertă antifurt. |
| 28 | — | Neutilizat |
| 29 | 15A | Brichetă;
Prize de alimentare față. |
| 30 | 15A | Prize de alimentare spate |
| 31 | — | Neutilizat |
| 32 | — | Neutilizat |
| 33 | 15A | Sistem Open&Start |
| 34 | 25A | Trapă |
| 35 | 15A | Prize de alimentare spate |
| 36 | 20A | Prize cârlig remorcă |
| 37 | — | Neutilizat |
| 38 | 25A | Închidere centralizată, ieșire “30” |
| 39 | 15A | Încălzitor scaun față stânga |
| 40 | 15A | Încălzire scaun față dreapta |
| 41 | — | Neutilizat |
| 42 | — | Neutilizat |
| 43 | — | Neutilizat |
| 44 | — | Neutilizat |
| К1 | — | Ieșire “15” a cheii de aprindere (blocare) |
| K2 | — | Ieșire “15a” a cheii de aprindere (blocare) |
| КЗ | — | Releu încălzire lunetă spate |
Opel Astra H (2010-2014) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012, 2014.
Siguranță brichetă (priză de alimentare) în Opel Astra H (2010-2014) este siguranța 36 în cutia de siguranțe.
Cutia de siguranțe în compartiment motor
| Nr | Descriere |
| 1 | Sistem antiblocare roți (ABS) |
| 2 | Sistem antiblocare roți (ABS) |
| 3 | Ventilator interior; Climatizare electronică. |
| 4 | Ventilator interior; Încălzire; Climatizare. |
| 5 | Ventilator răcire radiator |
| 6 | Ventilator răcire radiator |
| 7 | Închidere centralizată |
| 8 | Duza spălător parbriz, Portbagaj spate. |
| 9 | Încălzire geam spate; încălzire oglinzi exterioare. |
| 10 | Conector sistem diagnostic |
| 11 | Indicatori și instrumente |
| 12 | Interfață telefon mobil; Sistem audio-navigație; Display. |
| 13 | Iluminare interioară |
| 14 | Ștergător parbriz |
| 15 | Ștergător parbriz |
| 16 | Semnal acustic, sistem antiblocare roți (ABS); Comutator lumini frână; Climatizare. |
| 17 | Filtru combustibil în motor diesel sau climatizare. |
| 18 | Demaror |
| 19 | — |
| 20 | Semnal acustic |
| 21 | Sisteme electronice motor |
| 22 | Sisteme electronice motor |
| 23 | Reglare faruri |
| 24 | Pompă combustibil |
| 25 | — |
| 26 | Sisteme electronice motor |
| 27 | Încălzire; Climatizare. |
| 28 | — |
| 29 | Asistență la direcție |
| 30 | Sisteme electronice motor |
| 31 | Ștergător geam spate |
| 32 | Mesaj referitor la întrerupătorul luminilor de frână. |
| 33 | Reglare faruri; Întrerupător lumină; Întrerupător ambreiaj; Semnalizatoare și instrumente; Modul ușă partea șoferului. |
| 34 | Modul control; Modul coloana volan. |
| 35 | Sistem audio-navigație |
| 36 | Brichetă; Priză alimentare față. |
Atribuirea siguranțelor în combinație cu cutia de siguranțe varianta B în compartimentul bagaje
| Nr | Descriere |
| 1 | Sistem antiblocare roți (ABS) |
| 2 | Sistem antiblocare roți (ABS) |
| 3 | Ventilator interior; Climatizare electronică. |
| 4 | Ventilator interior; Încălzire; Climatizare. |
| 5 | Ventilator răcire radiator |
| 6 | Ventilator răcire radiator |
| 7 | Duza spălător parbriz față |
| 8 | Claxon |
| 9 | Spălător faruri |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | Proiectoare de ceață |
| 14 | Ștergător parbriz |
| 15 | Ștergător parbriz |
| 16 | Sisteme electronice ale modulului control; Sistem Open&Start; Sistem antiblocare roți (ABS); Comutator lumini frână, TwinTop. |
| 17 | Sistem încălzire filtru combustibil (motor diesel). |
| 18 | Demaror |
| 19 | Sisteme electronice ale cutiei de viteze |
| 20 | Ventilator |
| 21 | Sisteme electronice ale motorului |
| 22 | Sisteme electronice ale motorului |
| 23 | Sistem de iluminare adaptativă; Nivelare faruri. |
| 24 | Pompă combustibil |
| 25 | Sisteme electronice ale cutiei de viteze |
| 26 | Sisteme electronice ale motorului |
| 27 | Asistență la direcție |
| 28 | Sisteme electronice ale cutiei de viteze |
| 29 | Sisteme electronice ale cutiei de viteze |
| 30 | Sisteme electronice ale motorului |
| 31 | Sistem de iluminare adaptativă; Nivelare faruri. |
| 32 | Sistem frânare; Climatizare; Comutator ambreiaj. |
| 33 | Sistem de iluminare adaptativă; Nivelare faruri; Comutator lumini. |
| 34 | Modul control; Modul coloana de direcție. |
| 35 | Sistem audio-navigație |
| 36 | Interfață telefon mobil; Sistem audio-navigație; Display. |
Cutia de siguranțe în compartimentul portbagajului
Berline cu 5 uși, station wagon, versiune furgon
Model berlină cu 3 uși
Saloon, model cu 4 uși
Versiunea TwinTop
Versiunea A a cutiei de siguranțe
| Nr | Descriere |
| 1 | Proiectoare de ceață |
| 2 | – |
| 3 | Priză de alimentare în compartiment portbagaj. |
| 4 | Faruri de mers înapoi |
| 5 | Geamuri electrice în ușile spate. |
| 6 | Ventilator |
| 7 | Geamuri electrice în ușile față. |
| 8 | Încălzire oglinzi exterioare |
Versiunea B a cutiei de siguranțe
| Nr | Descriere |
| 1 | Geamuri electrice în ușile față |
| 2 | — |
| 3 | Semnalizatoare și instrumente |
| 4 | Încălzire, climatizare; Climatizare electronică. |
| 5 | Airbag |
| 6 | — |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | Încălzire geam spate |
| 12 | Ștergător geam spate |
| 13 | Sistem asistență parcare |
| 14 | Încălzire, climatizare |
| 15 | — |
| 16 | Sistem recunoaștere sarcină scaun; Sistem Open&Start. |
| 17 | Senzor ploaie; Sistem monitorizare presiune pneuri; Oglindă retrovizoare. |
| 18 | Semnalizatoare și instrumente, întrerupătoare |
| 19 | — |
| 20 | Sistem CDC |
| 21 | Încălzire oglinzi exterioare |
| 22 | Geamuri trapă |
| 23 | Geamuri electrice în ușile spate |
| 24 | Conector sistem diagnostic |
| 25 | — |
| 26 | Oglinzi exterioare; Pliabile electric. |
| 27 | Senzor cu ultrasunete; Alarmă auto. |
| 28 | — |
| 29 | Brichetă; Priză alimentare față. |
| 30 | Priză alimentare spate |
| 31 | — |
| 32 | — |
| 33 | Sistem Open&Start |
| 34 | Geamuri trapă; Trapă TwinTop. |
| 35 | Priză alimentare spate |
| 36 | Conector remorcă |
| 37 | — |
| 38 | Închidere centralizată, contact 30 |
| 39 | Încălzire scaun stânga |
| 40 | Încălzire scaun dreapta |
| 41 | — |
| 42 | — |
| 43 | — |
| 44 | — |
