Opel Frontera (1998-2004) – cutia de siguranțe
Opel Frontera (1998-2004) – schema cutiei de siguranțe
Anul producției: 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Siguranță brichetă (priză de alimentare) în Opel Frontera (1998-2004) este siguranța C3 în cutia de siguranțe din habitaclu.
Cutia de siguranțe din compartiment motor

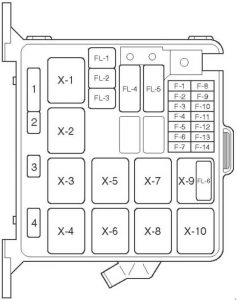

Opel Frontera – schema cutiei de siguranțe – cutia de siguranțe din compartiment motor
| Nr | Amperi [A] | Descriere |
| F1 | 15 | Lumină de avertizare |
| F2 | 10 | Unitate control alarmă și releu;
Claxon; Claxon antifurt. |
| F4 | 20 | Motor ventilator;
Rezistor ventilator. |
| F5 | 10 | Releu termostat climatizare;
Termostat electronic; Releu compresor climatizare; Ambreiaj magnetic. |
| F8 | 10 | Far – stânga;
Martor faruri de drum; Releu proiectoare de ceață. |
| F9 | 10 | Far – dreapta |
| F10 | 15 | Proiectoare de ceață |
| F11 | 20 | Senzor de oxigen |
| F12 | 20 | Pompă combustibil |
| F13 | 15 | Modul control motor |
| F14 | – | – |
| FL1 | 60 | EHCU |
| FL2 | 30 | 6VD1:
Unitate ventilator condensator |
| FL4 | 100 | Cheie aprindere;
Releu demaror; Climatizare; Generator; Releu încălzitor; Siguranță: F10, FL1, FL2, FL5, FL6. |
| FL5 | 60 | Comutator aprindere;
Releu pompă combustibil; Releu modul control motor; Modul sistem tracțiune. |
| FL6 | 30 | X22SE:
Releu motor ventilator electric; Ventilator electric. |
| Releu | ||
| X1 | Far | |
| X2 | Proiectoare de ceață | |
| X3 | Demaror | |
| X4 | Compresor aer condiționat | |
| X5 | Thermo | |
| X6 | Încălzitor | |
| X7 | Pompă combustibil | |
| X8 | Modul control motor | |
| X9 | 6VD1:
Ventilator condensator |
|
| X10 | – | |
| Diodă | ||
| 1 | Frână | |
| 2 | – | |
| 3 | – | |
| 4 | – | |
Cutia de siguranțe a habitaclului
Opel Frontera – schema cutiei de siguranțe – cutia de siguranțe din habitaclu
| Nr | Amperi [A] | Descriere |
| C1 | 20 | Releu priză ACC;
Priză ACC. |
| C2 | 10 | Audio |
| C3 | 15 | Brichetă |
| C4 | 15 | Releu spate;
Lumină de poziție și lumină de contur lateral; Lumină spate; Iluminare număr de înmatriculare; Controler iluminare; Iluminare; Controler pentru toți semnalizatorii cutie. |
| C5 | 10 | Lumină de stop;
Lumină suplimentară – stânga; Lumină suplimentară – dreapta; Lumină de bun venit spate – stânga; Lumină de bun venit spate – dreapta; Iluminare portbagaj; Unitate control alarmă și releu; Ceas digital; Sunet. |
| C6 | 15 | Comutator lumini de stop;
Lumină spate combinată – stânga; Lumină spate combinată – dreapta; Lumină de stop superioară. |
| C7 | 20 | Blocare uși față și geam electric SW;
Acționator blocare ușă; Martor control antifurt. |
| C8 | 10 | Dezghețare oglindă |
| C9 | 15 | Dezghețare spate |
| C10 | 15 | Dezghețare spate |
| C11 | 15 | Semnalizatoare și indicatoare de avertizare (indicator);
Vitezometru; Senzor viteză vehicul. |
| C12 | 15 | Generator,
Releu principal ECM; Supapă comutare gol (VSV); Supapă electromagnetică de suflare; Acționator bobină; Modul sistem tracțiune (PCM); Supapă EGR. |
| C13 | 15 | Bobină de aprindere |
| C14 | 15 | Mod SW;
PCM; Indicatori; Lumină marșarier; Cruise control; Unitate control semnalizatoare A/T. |
| C15 | 15 | Unitate control alarmă și
releu; Releu dezghețare spate; Dezghețare oglindă – stânga; Dezghețare oglindă – dreapta; Dezghețare spate SW; Releu geam electric; Unitate cruise control; Releu blocare cutie; Unitate control 4WD; Supapă comutare gol (VSV); Ax față (c); Supapă comutare gol (VSV); Ax față (d). |
| C16 | 20 | Motor tergicristallo față;
Motor spalator parbriz față; Unitate control alarmă și releu. |
| C17 | 10 | Motor tergicristallo spate;
Motor spalator parbriz spate; Alarmă și releu și unitate control. |
| C19 | 15 | Audio |
| C20 | 10 | Demaror;
Releu demaror; Controler antifurt. |
| C21 | 30 | Releu geam;
SW geam; Motor geam; Motor trapă; Controler geam trapă; Comutator trapă; Comutator siguranță; Comutator capăt cursă; Comutator scaun; Motor și comutator înclinare față; Motor și comutator înclinare spate; Motor glisant; Motor și SW recliner. |
| C22 | 10 | Lumină avertizare SRS, SDM |
| Releu | ||
| I34 | Lumini spate | |
| I35 | Control electric geamuri | |
| I36 | – | |
| I37 | – | |
| I38 | Priză ACC | |
| I39 | Dezghețare spate | |
| Diodă | ||
| 5 | SW hayon;
SW ușă. |
|
| 6 | Unitate control alarmă și releu | |
Panoul releelor din compartiment motor
Opel Frontera – schema cutiei de siguranțe – panoul releelor din compartiment motor
| Nr | Descriere |
| X15 | X22SE:
Ventilator răcire (viteză mare) |
| X16 | X22SE:
Ventilator răcire (viteză mică) |
